VLAN配置及其单臂路由

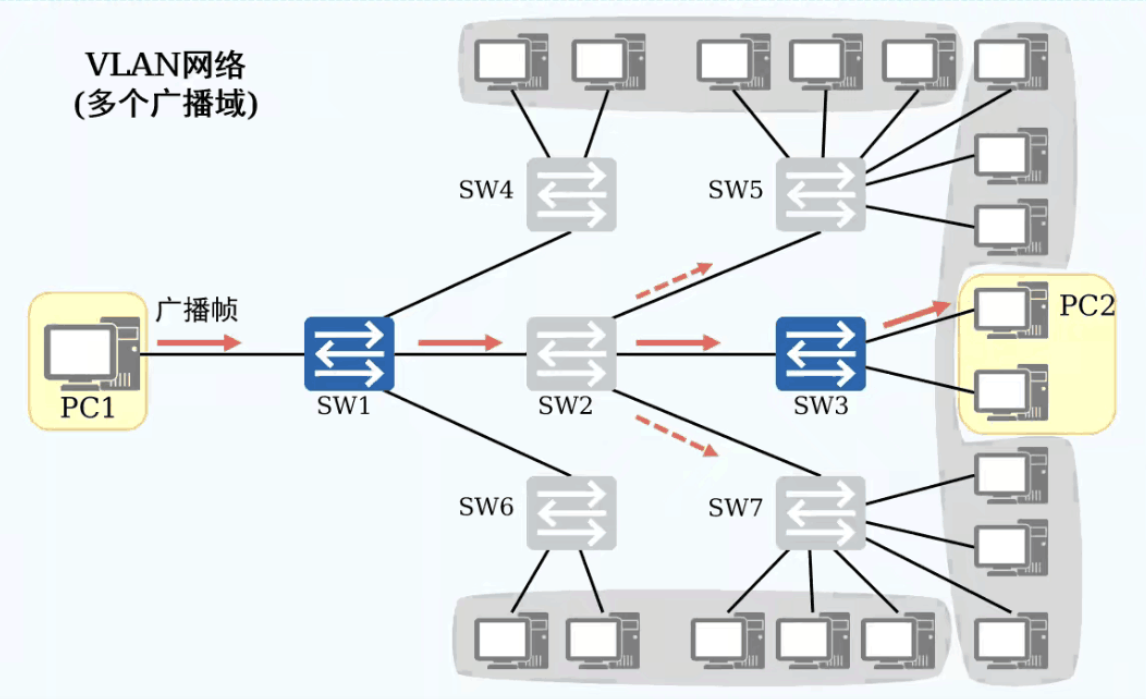

一、虚拟局域网

•  虚拟局域网VLAN可以隔离广播域。
• 特点：

        不受限制

        同一VLAN内设备才能直接进行二层通信

二、VLAN的分类

•  静态VLAN：表项由VLAN的编号和接口组成
• 动态VLAN：表项由VLAN的编号和PC的MAC地址组成

三、VLAN的好处作用

1. 提供了一定的安全性，默认情况下两个不同的VLAN不允许相互通信
2. 节约一定的带宽资源
3. 实际项目缩小排错的范围
4. 隔绝广播风暴

四、VLAN的范围



VLAN　ID范围	范围	用途
0，４０９５	保留	仅限系统使用，用户不能查看和使用VLAN
1	正常	Cleco默认VLAN，用户能够使用该VLAN，但不能删除它
2－1001	正常	用于以太网的VLAN，用户可以创建、使用和删除这些VLAN
1002－1005	正常	用于FDDI和令牌环的Cisco默认VLAN，用户不能删除这些VLAN
1006－1024	保留	仅限系统使用，用户不能查看和使用这些VLAN
1025－4094	扩展	仅用于以太网VLAN

五、实验

1、根据拓扑图中所提示的内容配置所有设备的相关参数，只要能确保完成实验效果即可
2、根据拓扑图提示配置LSW的配置
3、PC1和PC2通信、PC3和PC4 通信

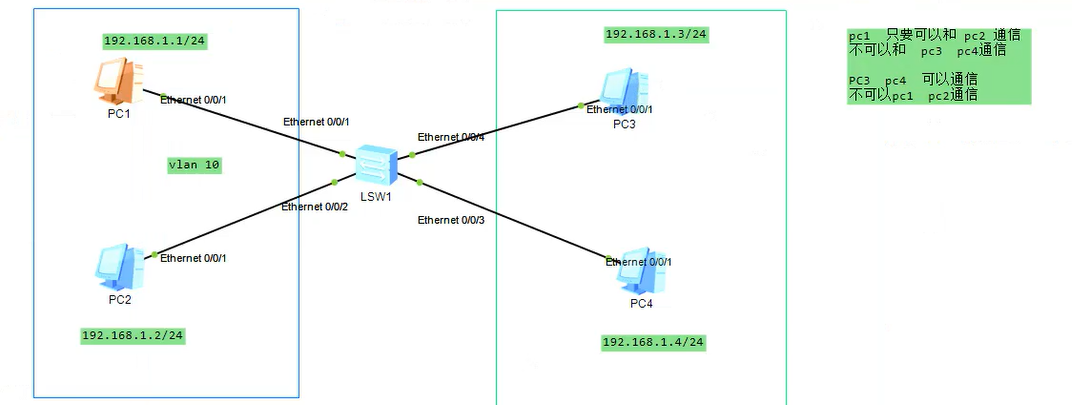

（1）拓扑图的搭建

 （2）配置交换机SW1

[Huawei]sys SW1            //改名字
[SW1]vlan batch 10 20      //创建vlan  10  20
Info: This operation may take a few seconds. Please wait for a moment...done.
[SW1]int g0/0/1               //进入接口g0/0/1
[SW1-GigabitEthernet0/0/1]port link-type access       //把g0/0/1接口模式写为access
[SW1-GigabitEthernet0/0/1]port default vlan 10        //将端口加入vlan10
[SW1-GigabitEthernet0/0/1]int g0/0/2                  //进入接口g0/0/2
[SW1-GigabitEthernet0/0/2]port link-type access       //把g0/0/2接口模式写为access
[SW1-GigabitEthernet0/0/2]port default vlan 10        //将端口加入vlan10
[SW1-GigabitEthernet0/0/2]int g0/0/3                  //进入接口g0/0/3
[SW1-GigabitEthernet0/0/3]port link-type access       //把g0/0/3接口模式写为access
[SW1-GigabitEthernet0/0/3]port default vlan 20        //将端口加入vlan20
[SW1-GigabitEthernet0/0/3]int g0/0/4                  //进入接口g0/0/4
[SW1-GigabitEthernet0/0/4]port link-type access       //把g0/0/4接口模式写为access
[SW1-GigabitEthernet0/0/4]port default vlan 20        //将端口加入vlan20
[SW1-GigabitEthernet0/0/4]q                              //从接口模式退到系统视图
[SW1]port-group 1                                      //建立端口组
[SW1-port-group-1]group-member g0/0/3 g0/0/4          //添加端口组成员
[SW1-port-group-1]port link-type access               //把接口模式写为access
[SW1-GigabitEthernet0/0/3]port link-type access
[SW1-GigabitEthernet0/0/4]port link-type access
[SW1-port-group-1]port default vlan 20                //将端口加入vlan20
[SW1-GigabitEthernet0/0/3]port default vlan 20
[SW1-GigabitEthernet0/0/4]port default vlan 20
[SW1-port-group-1]display vlan   //查看VLAN信息
[SW1-port-group-1]display port vlan active    //查看VLAN中包含的接口信息

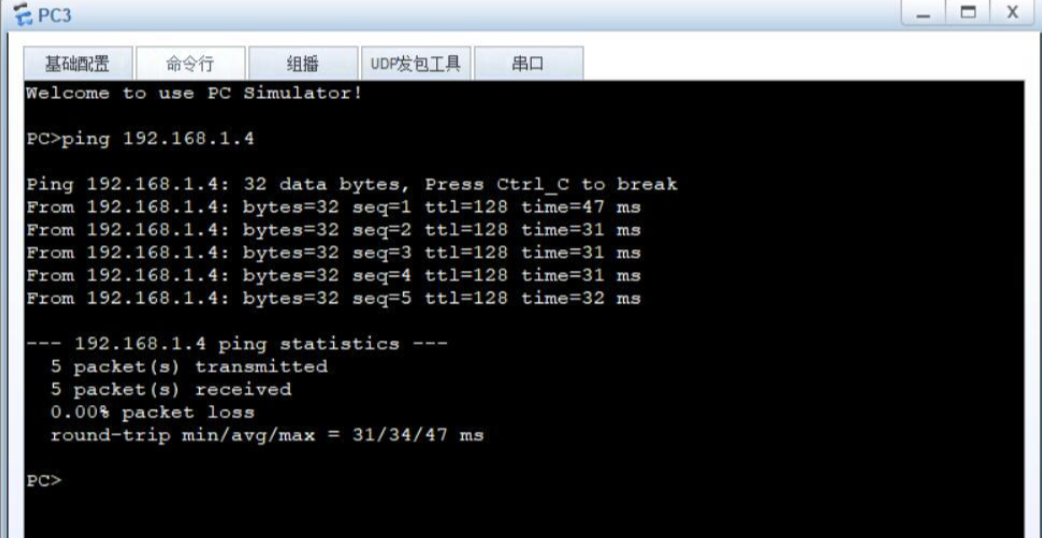

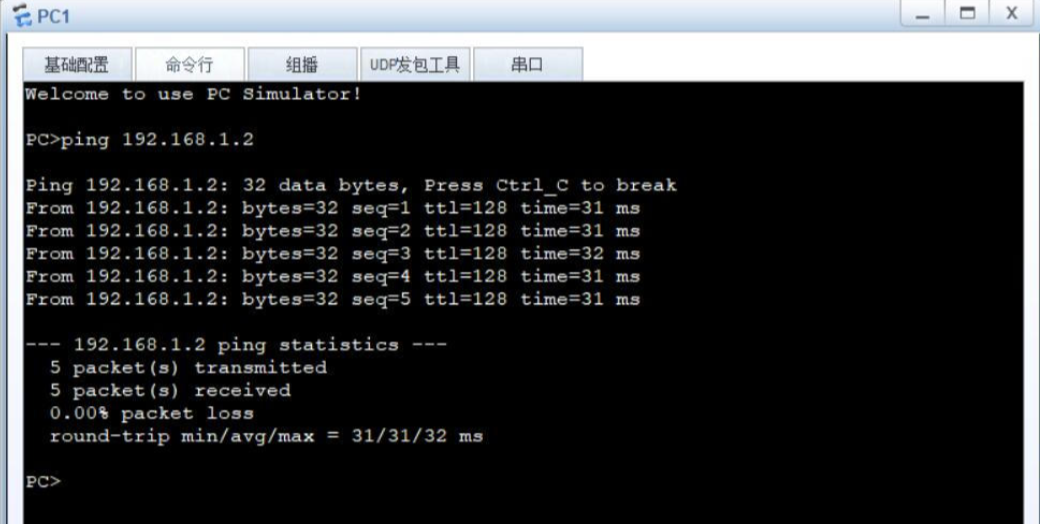

（3）测试是否通信



六、单臂路由

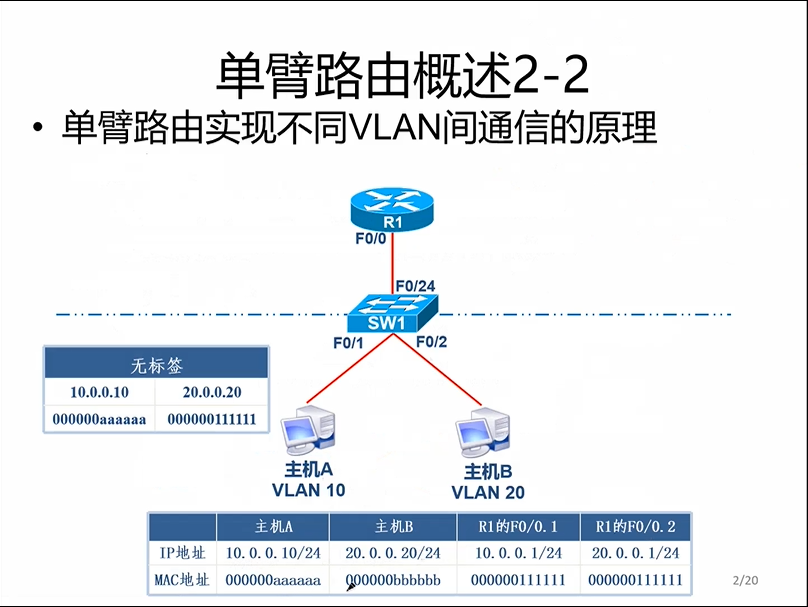

1、单臂路由实现不同VLAN间的通信

 单臂路由实现不同VLAN间的通信

2、链路类型

•  交换机连接主机的端口为access链路
• 交换机连接路由器的端口为Trunk链路

3、子接口

• 路由器的物理接口可以被划分为多个逻辑接口
• 每个子接口对应一个VLAN网段的网关

4、单臂路由的配置

• 配置链路类型
• 配置VLAN标签的封装结构
• 配置子接口

1.实现不同网段的通信

2.根据拓补图完成相关的配置

3.实现PC1和PC2互通

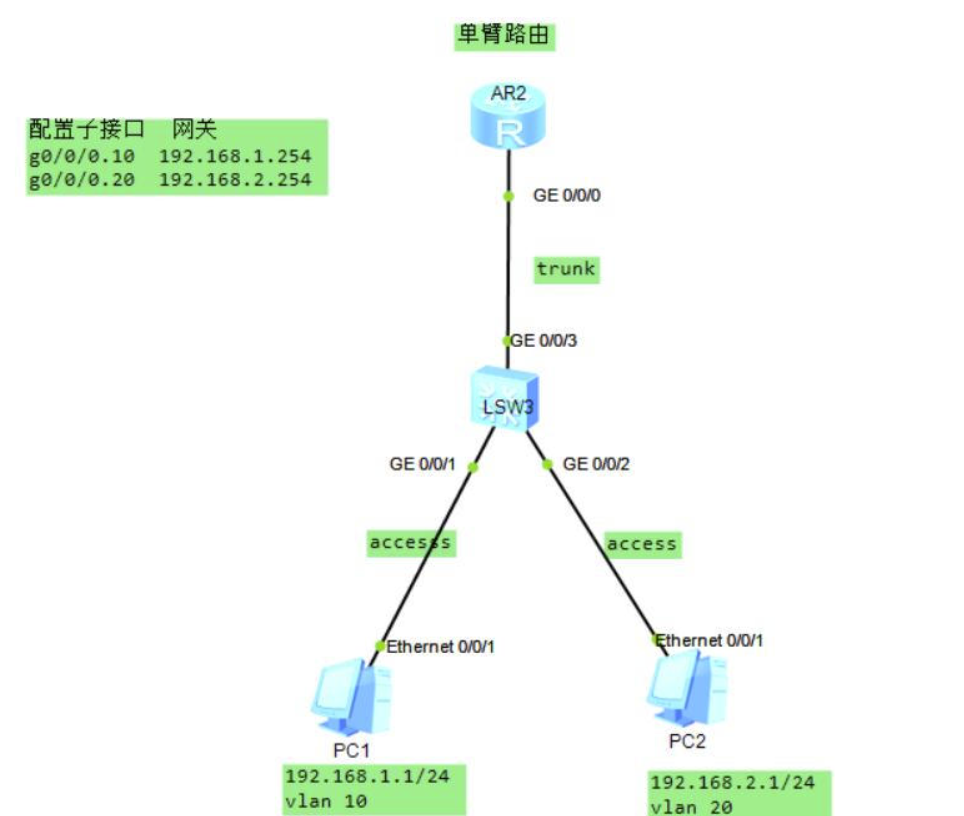

（1）拓补图搭建

（2）配置交换机SW1

[SW1]v b 10 20            //创建vlan 10 20
Info: This operation may take a few seconds. Please wait for a moment...done.
[SW1]int g0/0/1          //进入g0/0/1接口
[SW1-GigabitEthernet0/0/1]p l a        //把g0/0/1接口模式写为access
[SW1-GigabitEthernet0/0/1]p d v 10     //将端口加入vlan10
[SW1-GigabitEthernet0/0/1]un sh        //启动接口
[SW1-GigabitEthernet0/0/1]int g0/0/2   //进入g0/0/1接口
[SW1-GigabitEthernet0/0/2]p l a        //把g0/0/2接口模式写为access
[SW1-GigabitEthernet0/0/2]p d v 20     //将端口加入vlan20
[SW1-GigabitEthernet0/0/2]un sh        //启动接口
[SW1-GigabitEthernet0/0/2]int g0/0/3   //进入g0/0/3接口
[SW1-GigabitEthernet0/0/3]p l t        //把g0/0/3接口模式写为trunk
[SW1-GigabitEthernet0/0/3]p t a v a    //接口类型为trunk口，并且放行所有VLAN通行
[SW1-GigabitEthernet0/0/3]un sh        //启动接口
Info: Interface GigabitEthernet0/0/3 is not shutdown.
[SW1-GigabitEthernet0/0/3]

（3）配置路由器R1

[R1]int g0/0/0.10
[R1-GigabitEthernet0/0/0.10]dot1q termination vid 10   //给vlan10打上标签
[R1-GigabitEthernet0/0/0.10]ip add 192.168.1.254 24    //配置IP
[R1-GigabitEthernet0/0/0.10]arp broadcast enable      //开启arp广播
[R1-GigabitEthernet0/0/0.10]un sh                     //启动接口
[R1-GigabitEthernet0/0/0.10]int g0/0/0.20             //进入g0/0/0.20
[R1-GigabitEthernet0/0/0.20]dot1q termination vid 20  //给vlan20打上标签
[R1-GigabitEthernet0/0/0.20]ip add 192.168.2.254 24   //配置IP
[R1-GigabitEthernet0/0/0.20]arp broadcast enable      //开启arp广播
[R1-GigabitEthernet0/0/0.20]un sh                    //启动接口
Info: Interface GigabitEthernet0/0/0.20 is not shutdown.
[R1-GigabitEthernet0/0/0.20]

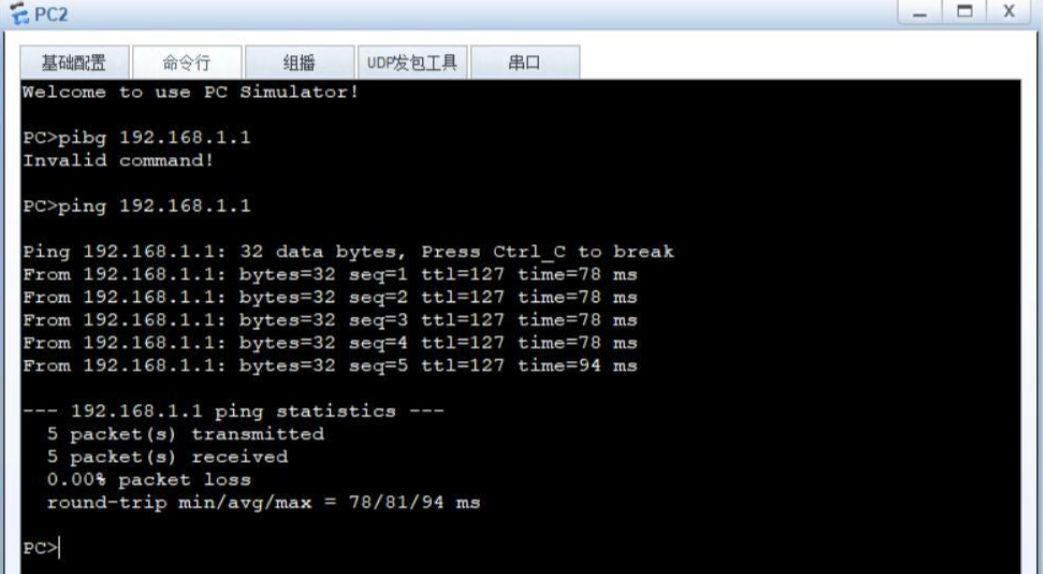

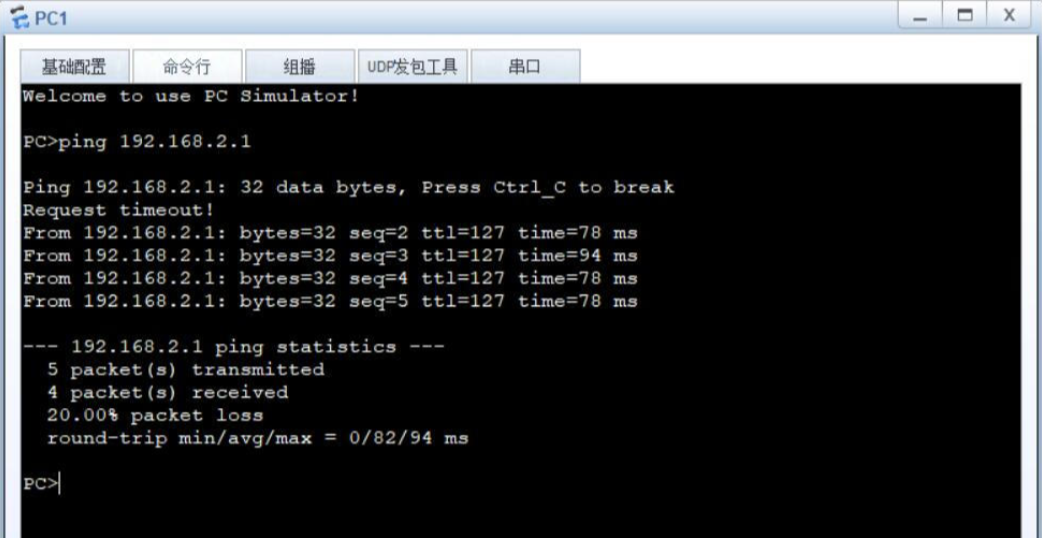

（4）测试是否可以ping通



通过单臂路由的学习，能够深入的了解VLAN（虚拟局域网）的划分、封装和通信原理，理解路由器子接口。
