ThinkPad物理机安装Linux系统实战之Linux网络虚拟化技术
前言
随着Docker技术的不断发展，容器化技术也越来越重要，很多人都开启了学习容器，容器云，这篇为Docker技术网络虚拟化技术铺垫一下。

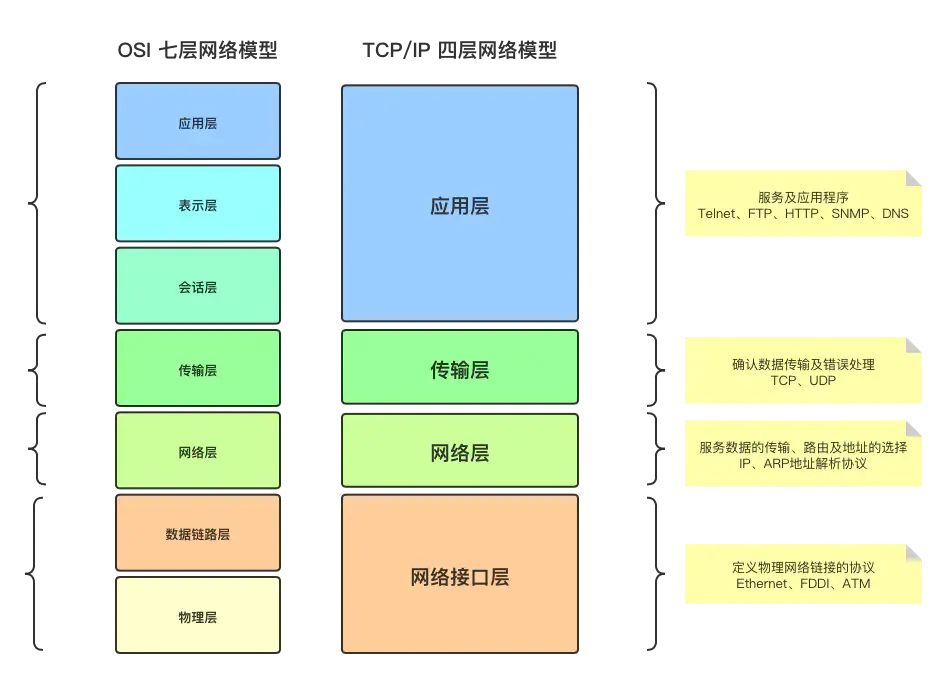

计算机网络模型回顾

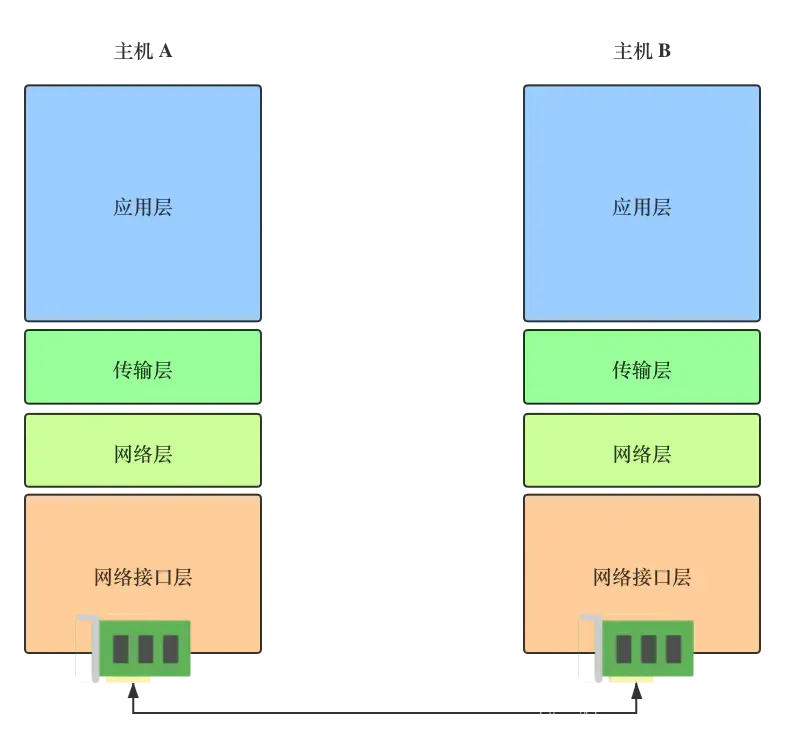

在互联网世界，两台主机要进行通信，是通过两个网卡/网络接口连接起来，接收和发送数据包都经过网卡，两个网卡之间相当于建立了一条通信管道
Linux中的网卡
显示系统所有的网卡：ls /sys/class/net
[root@localhost ~]# ls /sys/class/net
br-d8caad41bc0e docker0 enp0s25 lo veth3f47302 veth424b96c veth449ee65 veth7d155ad vethec7a7e6 vethf03003e wlp3s0
查看链路层网卡信息：ip link show
[root@localhost ~]# ip link show
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN mode DEFAULT group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
2: enp0s25: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc pfifo_fast state DOWN mode DEFAULT group default qlen 1000
link/ether 00:21:cc:c2:c7:9b brd ff:ff:ff:ff:ff:ff
3: wlp3s0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP mode DORMANT group default qlen 1000
link/ether 8c:70:5a:de:9e:f4 brd ff:ff:ff:ff:ff:ff
4: docker0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP mode DEFAULT group default
link/ether 02:42:30:26:d1:e9 brd ff:ff:ff:ff:ff:ff
8: veth3f47302@if7: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master docker0 state UP mode DEFAULT group default
link/ether 7a:6c:a2:82:e1:79 brd ff:ff:ff:ff:ff:ff link-netnsid 0
74: veth449ee65@if73: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master docker0 state UP mode DEFAULT group default
link/ether 1e:b8:b6:c8:0b:54 brd ff:ff:ff:ff:ff:ff link-netnsid 2
82: vethf03003e@if81: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master br-d8caad41bc0e state UP mode DEFAULT group default
link/ether 06:bc:a5:5a:8c:1b brd ff:ff:ff:ff:ff:ff link-netnsid 3
显示应用层网卡信息：ip a
[root@localhost ~]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: enp0s25: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc pfifo_fast state DOWN group default qlen 1000
link/ether 00:21:cc:c2:c7:9b brd ff:ff:ff:ff:ff:ff
3: wlp3s0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
link/ether 8c:70:5a:de:9e:f4 brd ff:ff:ff:ff:ff:ff
inet 192.168.0.103/24 brd 192.168.0.255 scope global dynamic wlp3s0
valid_lft 5784sec preferred_lft 5784sec
inet6 fe80::8e70:5aff:fede:9ef4/64 scope link
valid_lft forever preferred_lft forever
4: docker0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default
link/ether 02:42:30:26:d1:e9 brd ff:ff:ff:ff:ff:ff
inet 172.17.0.1/16 brd 172.17.255.255 scope global docker0
valid_lft forever preferred_lft forever
inet6 fe80::42:30ff:fe26:d1e9/64 scope link
valid_lft forever preferred_lft forever
8: veth3f47302@if7: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master docker0 state UP group default
link/ether 7a:6c:a2:82:e1:79 brd ff:ff:ff:ff:ff:ff link-netnsid 0
inet6 fe80::786c:a2ff:fe82:e179/64 scope link
valid_lft forever preferred_lft forever
74: veth449ee65@if73: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master docker0 state UP group default
link/ether 1e:b8:b6:c8:0b:54 brd ff:ff:ff:ff:ff:ff link-netnsid 2
inet6 fe80::1cb8:b6ff:fec8:b54/64 scope link
valid_lft forever preferred_lft forever
82: vethf03003e@if81: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master br-d8caad41bc0e state UP group default
link/ether 06:bc:a5:5a:8c:1b brd ff:ff:ff:ff:ff:ff link-netnsid 3
inet6 fe80::4bc:a5ff:fe5a:8c1b/64 scope link
valid_lft forever preferred_lft forever
信息详解
BROADCAST 该接口支持广播
MULTICAST 该接口支持多播
UP 网络接口已启用
LOWER_UP 网络电缆已插入，设备已连接至网络
---------------
mtu 1500 最大传输单位（数据包大小）为1,500字节
qdisc pfifo_fast 用于数据包排队
state UP 网络接口已启用
group default 接口组
qlen 1000 传输队列长度
link/ether 08:00:27:ba:0a:28 接口的 MAC（硬件）地址
brd ff:ff:ff:ff:ff:ff 广播地址
inet 192.168.100.12/24 绑定的IPv4 地址
brd 192.168.0.255 广播地址
scope global 全局有效
dynamic eth1 地址是动态分配的
valid_lft 143401sec IPv4 地址的有效使用期限
preferred_lft 143401sec IPv4 地址的首选生存期
inet6 fe80::a00:27ff:feba:a28/64 IPv6 地址
scope link 仅在此设备上有效
valid_lft forever IPv6 地址的有效使用期限
preferred_lft forever IPv6 地址的首选生存期
Linux网络虚拟化技术

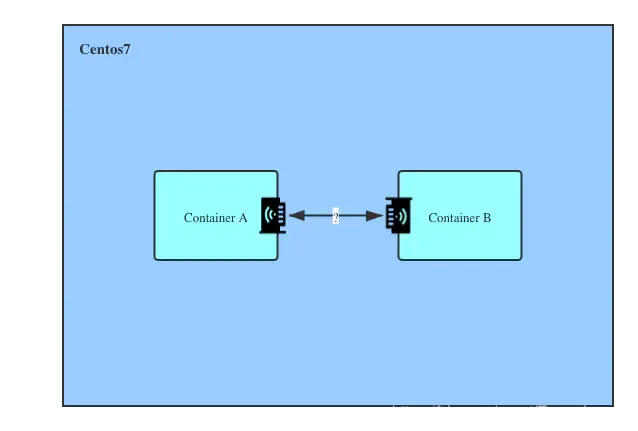

两个主机通信是通过两个网卡连接起来，那在同一个Linux系统，怎么模拟多个网络环境，两个容器是怎么做到网络隔离
在Linux系统中，是通过network namespace来进行网络隔离，Docker也是利用该技术，创建一个完全隔离的新网络环境，这个环境包括一个独立的网卡空间，路由表，ARP表，ip地址表，iptables，ebtables，等等。总之，与网络有关的组件都是独立的。
ip命令提供了ip netns exec子命令可以在对应的network namesapce进行操作，要执行的可以是任何命令，不只是和网络相关的，创建network namesapce后可以通过ip ntns exec+namespace名+shell指令进行操作
常用的一些network namespace指令
ip netns list #查看network namespace
ip netns add netspace1 #添加network namespace
ip netns delete netspace1 #删除network namespace
创建虚拟网络环境
通过Veth Pair实现两个network namesapce之间的通信
创建namespace one
[root@localhost ~]# ip netns add netspace1
创建namespace two
[root@localhost ~]# ip netns add netspace2

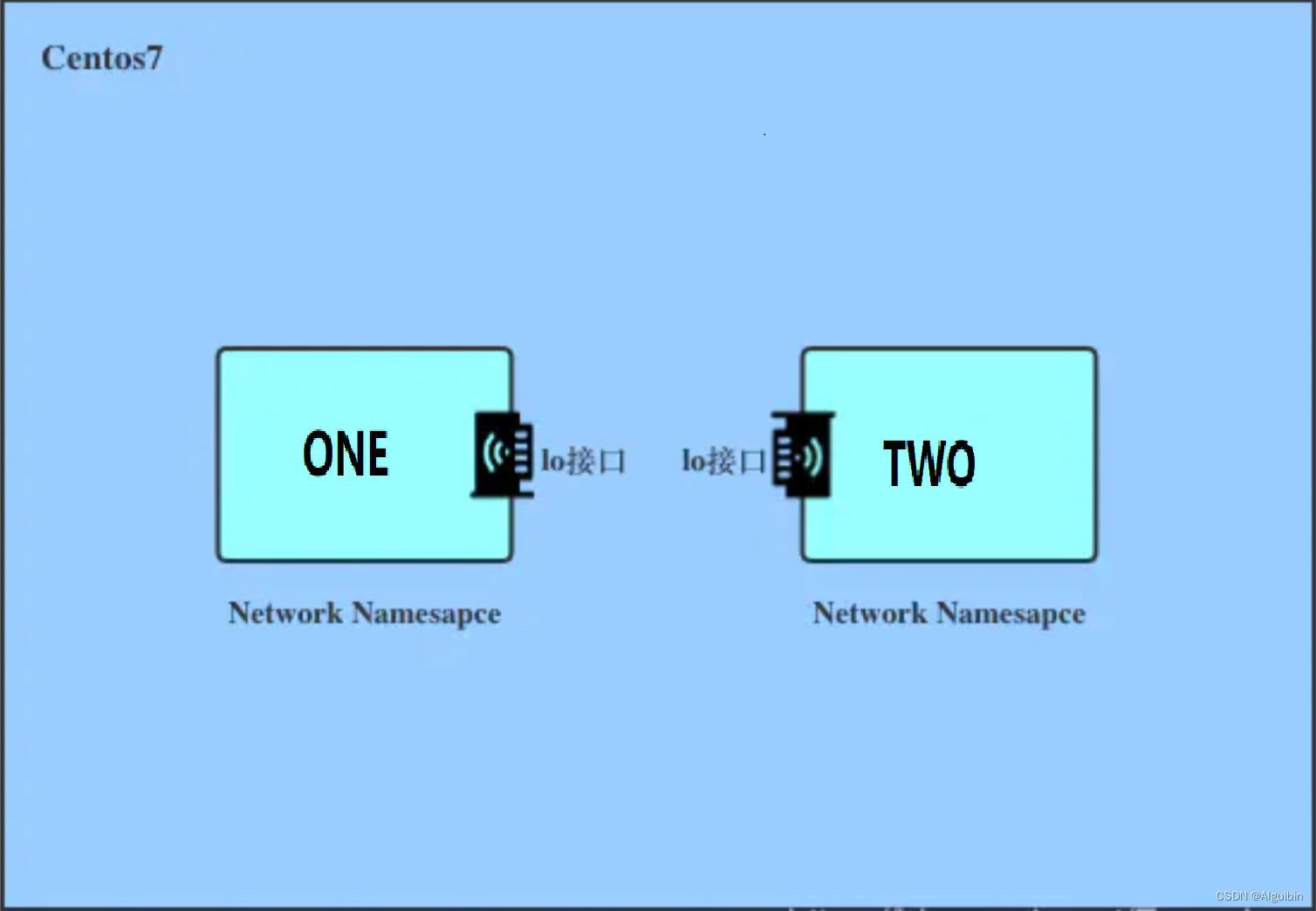

此时两个Network Namespace只有lo设备，互相之间是没有关联，无法通信，只能同一Network Namesapce内的应用访问
连通两个Network Namespace

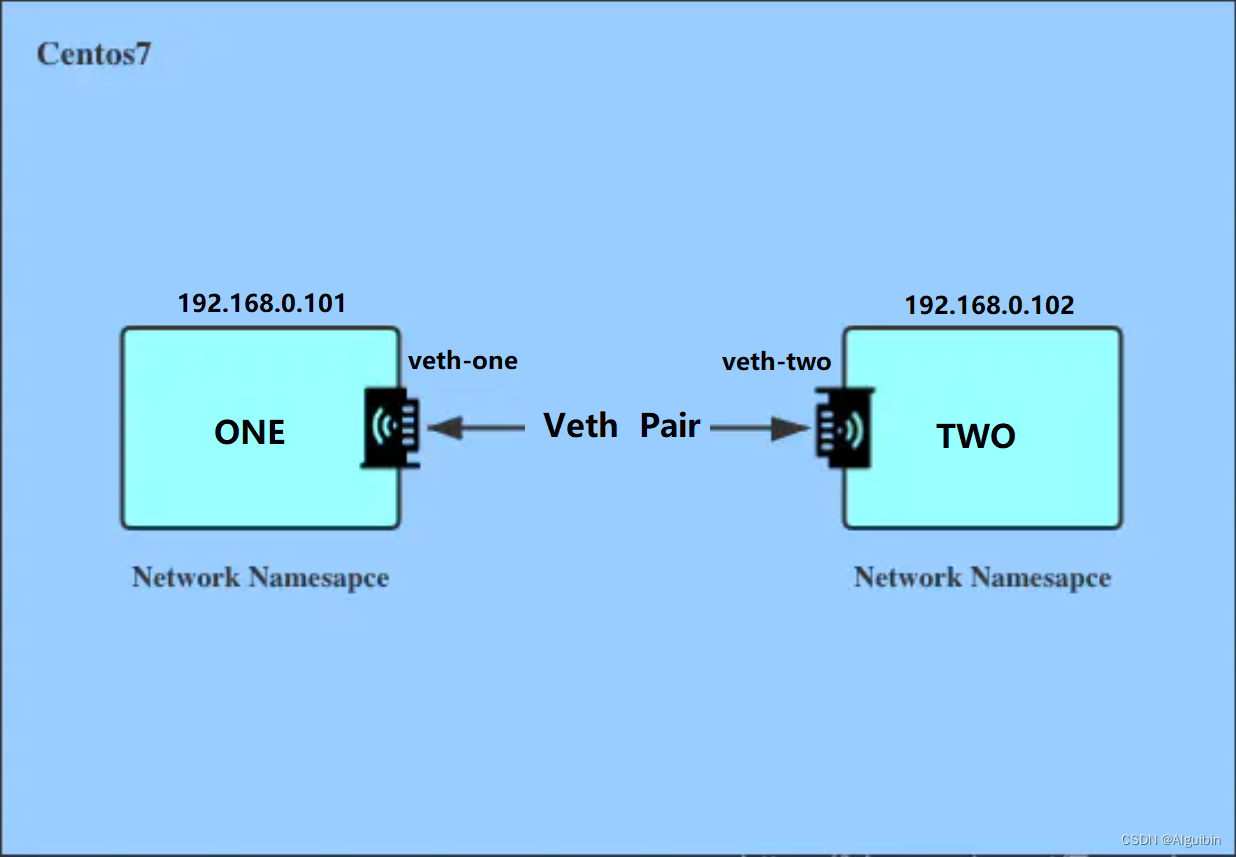

Linux提供Virtual Ethernet Pair技术，分别在两个namespace建立一对网络接口，类似在两个namespace之间建立一条pipe，好像拉一条网线一样，让彼此之间可以通信，简称veth pair。
veth pair是成对出现，删除其中一个，另一个也会自动消失。
- 创建连一对veth虚拟网卡：
ip link add veth-one type veth peer name veth-two
类似pipe，发给veth-one的数据包veth-two那边会收到，发给veth-two的数据包veth-one会收到。就相当于给机器安装了两个网卡，并且之间用网线连接起来了，两个虚拟网卡分别为veth-one、veth-two - 把两个虚拟网卡分别加到两个netspace1、netspace2中
ip link set veth-one netns netsapce1
ip link set veth-two netns netsapce2 - 分别启动这两个虚拟网卡
ip netns exec netsapce1 ip link set veth-one up
ip netns exec netsapce2 ip link set veth-two up
此时两个虚拟网卡状态为UP，都已经启动，但还没有IP地址，因此还不能通信 - 给虚拟网卡配置IP地址
ip netns exec netsapce1 ip addr add 192.168.0.101/24 dev veth-one
ip netns exec netsapce2 ip addr add 192.168.0.102/24 dev veth-two - 两个network namespace已经成功连通
ip netns exec netsapce1 ping 192.168.0.102
ip netns exec netsapce2 ping 192.168.0.101
通过Bridege建立多个namesapce通信
多个namesapce是不能直接互相通信，因为处于不同的网络，在日常生活中，我们会用到交换机去连接不同的网络，而在Linux，我们可以通过bridege去实现
- 创建namesapce
[root@localhost ~]# ip netns add ns3
[root@localhost ~]# ip netns add ns4
[root@localhost ~]# ip netns add bridge
- 创建veth pair网卡
[root@localhost ~]# ip link add type veth
[root@localhost ~]# ip link add type veth
执行一次生成一对，需要执行两次，默认名称：veth0、veth1、veth2、veth3
也可指定名称如：ip link add veth-one type veth peer name veth-two
- 查看生成的虚拟网卡
[root@localhost ~]# ip link
- 加入namesapce并改名虚拟网卡
[root@localhost ~]# ip link set dev veth0 name ns3-bridge netns ns3
[root@localhost ~]# ip link set dev veth1 name bridge-ns3 netns bridge
[root@localhost ~]# ip link set dev veth2 name ns4-bridge netns ns4
[root@localhost ~]# ip link set dev veth3 name bridge-ns4 netns bridge
- 分别进入各个namespace查看网卡信息
[root@localhost ~]# ip netns exec ns3 ip a
[root@localhost ~]# ip netns exec ns4 ip a
[root@localhost ~]# ip netns exec bridge ip a
可以看到ns3与bridge、ns4与bridge的网卡序号是连续的，证明是同一对veth pair
- 在bridge namespace中创建br设备(网桥)
-- 安装bridge-utils工具：`yum install bridge-utils`
-- 创建br设备：`ip netns exec bridge brctl addbr br`
-- 启动br设备：`ip netns exec bridge ip link set dev br up`
-- 启动bridge中的两个虚拟网卡：
`ip netns exec bridge ip link set dev bridge-ns3 up`
`ip netns exec bridge ip link set dev bridge-ns4 up`
-- 把bridge中两个虚拟网卡加入到br设备中：
`ip netns exec bridge brctl addif br bridge-ns3`
`ip netns exec bridge brctl addif br bridge-ns4`
-- 启动ns3、ns4中的虚拟网卡，并加入ip：
`ip netns exec ns3 ip link set dev ns3-bridge up`
`ip netns exec ns3 ip address add 192.168.0.13/24 dev ns3-bridge`
`ip netns exec ns4 ip link set dev ns4-bridge up`
`ip netns exec ns4 ip address add 192.168.0.14/24 dev ns4-bridge`
- 实现结果
