IoT平台业务通信Topic设计最佳实践(共享场景为例)——实践类

1.背景

当我们的设备和IoT物联网平台建立mqtt连接通道后，会根据业务需求传输不同的数据。本次实战以共享充电宝业务场景讲解topic和payload的设计。

在共享充电宝场景中，我们会涉及到C端用户操作：

• 在App端扫码下单，借出充电宝，触发后台下发指令到当前机柜，弹出充电宝。
• 充电完毕，直接归还充电宝到机柜，触发订单结算

商家后台交互操作：

• 下行指令
• • 弹出充电宝
• • 广告的添加/删除
• 设备数据处理
• • 用户取走充电宝的消息的处理，订单生效
• • 用户归还充电宝的消息的处理，订单结算
• • 广告播放的记录存储

2.设计方案

总体思路如下：

• 根据业务不同划分不同topic，每个topic对应payload结构体。
• 当数据发送到IoT平台，我们通过规则引擎把数据分流到多个mq队列或DB。
• 不同优先级队列，DB分配不同计算资源，配置降级策略

2.1 上行数据逻辑

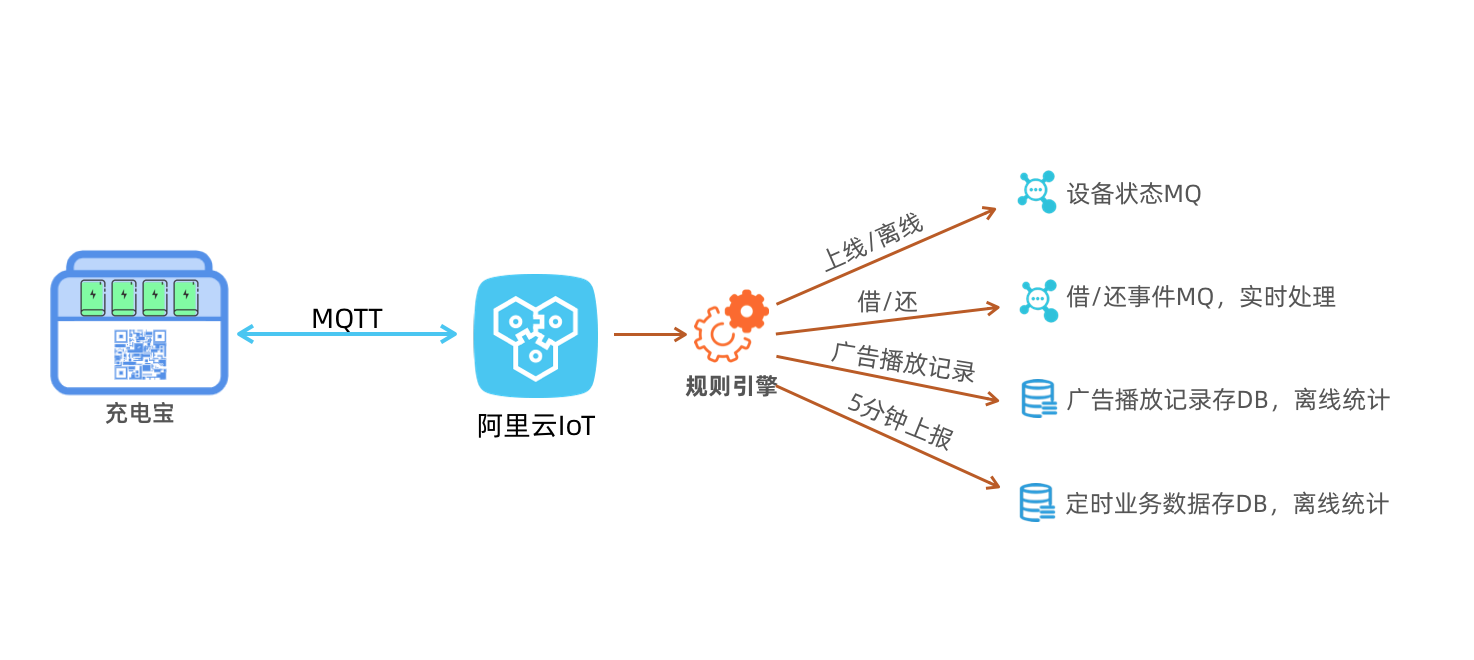

下图展示了设备数据上行场景的划分和后台系统不同处理方式

2.2 下行控制指令

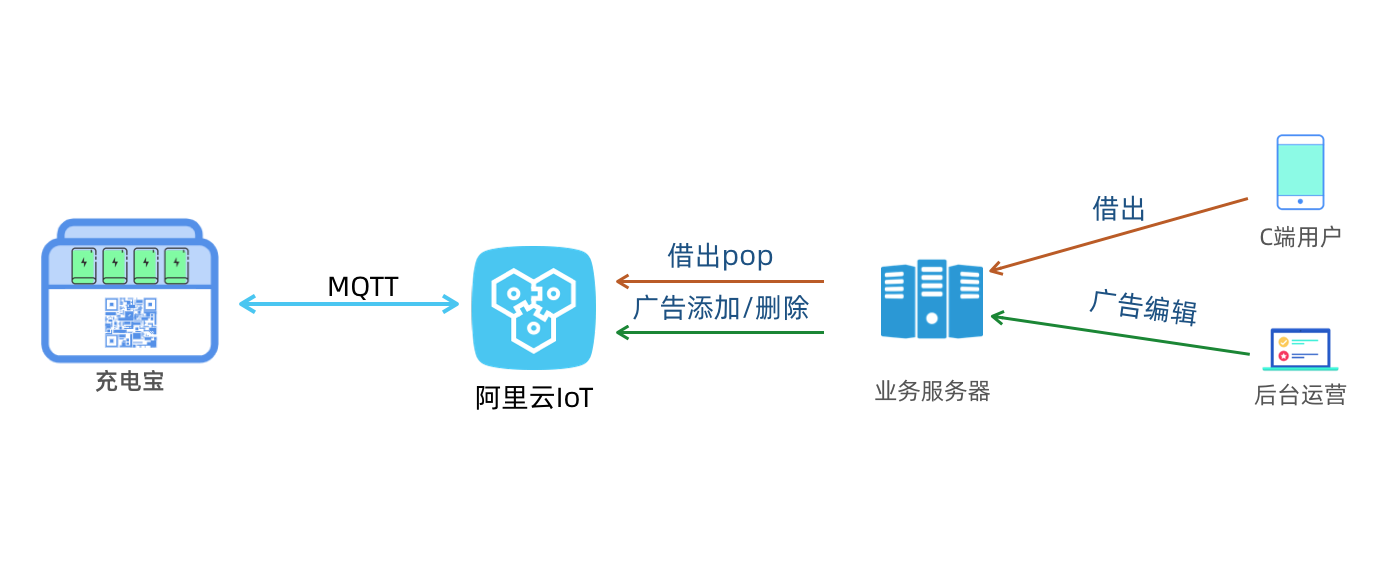

下图展示了云端下行控制指令的来源和完整链路

3.通信Topic和Payload定义

按照以上分析，整理出在这个场景中的Topic和Payload细节参考表格，如下：

分类	topic	权限	payload	备注
NTP服务	/ext/ntp/${pk}/${dn}/request	发布	{ "deviceSendTime":"1000" }	IoT平台提供
	/ext/ntp/${pk}/${dn}/response	订阅	{ "deviceSendTime":"1000", "serverRecvTime":"1543475763010", "serverSendTime":"1543475763020" }	IoT平台提供
定时上报 每5分钟	/${pk}/${dn}/user/bizheart/post	发布 QoS=0	{ "battery":69, "devices":[0,1,0,0,0,1,0], "net":84 }
设备上报 指令响应	/${pk}/${dn}/user/borrow	发布QoS=1	{ "device":2 }
用户上报 用户归还触发	/${pk}/${dn}/user/return	发布QoS=1	{ "device":2 }
弹出指令 用户App触发->Server->IoT->机柜	/${pk}/${dn}/user/pop	订阅QoS=1	{ "device":2 }
设备上报 是否弹出的响应	/${pk}/${dn}/user/borrow	发布QoS=1	{ "device":2 }
广告播放 播放记录	/${pk}/${dn}/user/ad/play	发布QoS=1	{ "adId":14323 }
添加广告资源	/${pk}/${dn}/user/ad/new	订阅 QoS=1	{ "adId":732124, "uri":"https://ad.com/732124" }
删除广告资源	/${pk}/${dn}/user/ad/delete	订阅 QoS=1	{ "adId":32546 }
设备状态变更	/as/mqtt/status/${pk}/${dn}		{     "status":"online/offline",     "productKey":"pk13543",    "deviceName":"dn1234",     "lastTime":"2018-08-31 15:32:28.195",     "clientIp":"123.123.123.123" }	IoT平台提供

具体实现过程中，业务payload还会id用于实现消息去重逻辑。

至此，我们完成了IoT场景的需求梳理和业务协议设计。
