说到服务的高可用性，我们前面文章介绍了很多了，在linux下实现的方式有很多种，在此主要介绍Centos7+LVS+Keepalived实现Nginx服务的高可用性，具体见下:

环境介绍

hostname：Nginx01

IP:192.168.6.10

Role:Nginx Server

hostname：Nginx02

IP: 192.168.6.11

Role:Nginx Server

hostname：LVS01

IP: 192.168.6.11

Role:LVS+Keepalived

hostname：LVS02

IP: 192.168.6.12

Role:LVS+Keepalived

VIP:192.168.6.15

我们首先准备安装配置Nginx，我们需要对以下操作

1 2 3

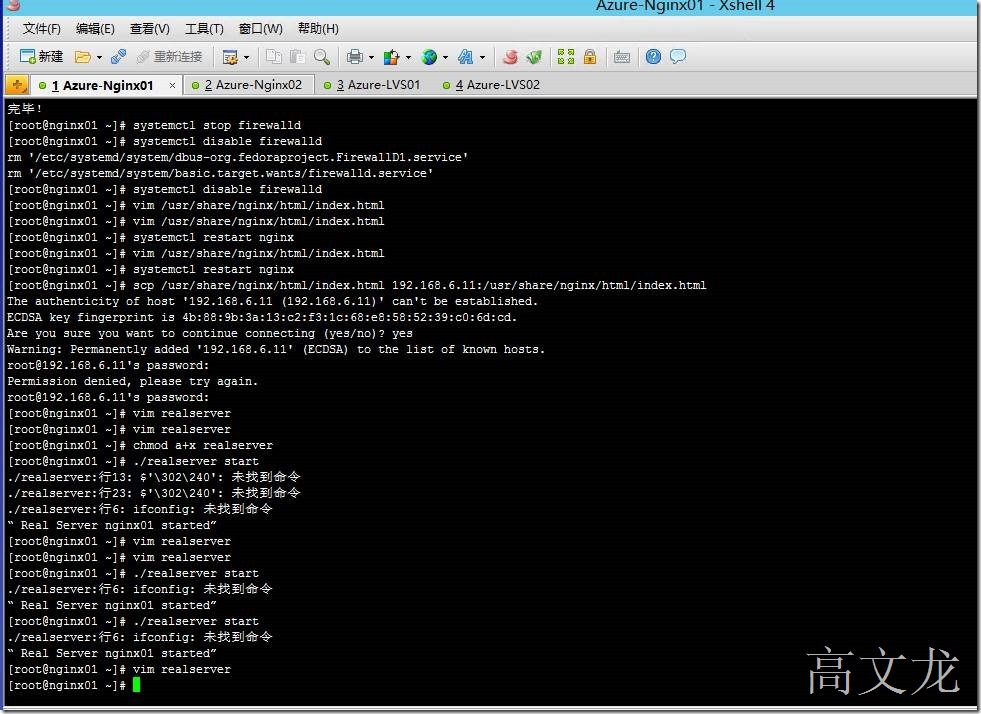

systemctl stop firewalld systemctl disable firewalld hostnamectl  set - hostname  Nginx01

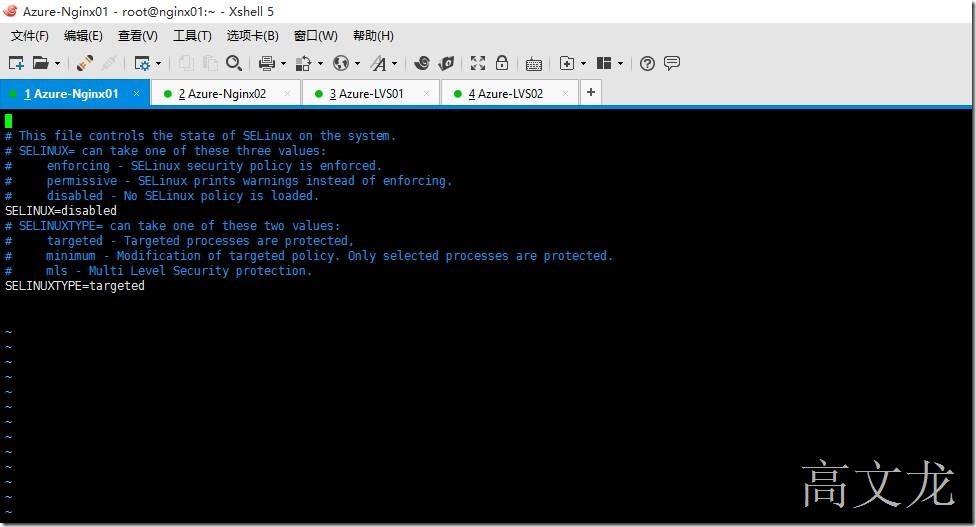

关闭selinux配置

1 2	vim  /etc/selinx/config SELINUX=Disabled

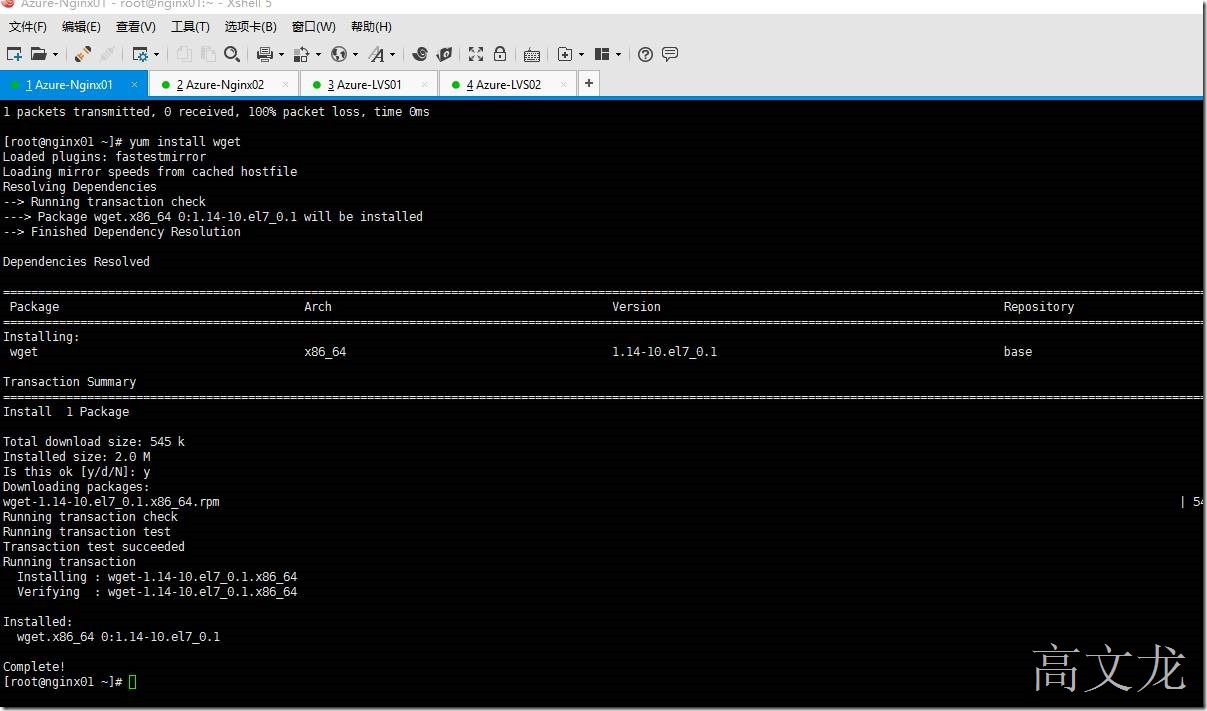

1	yum  install  wget

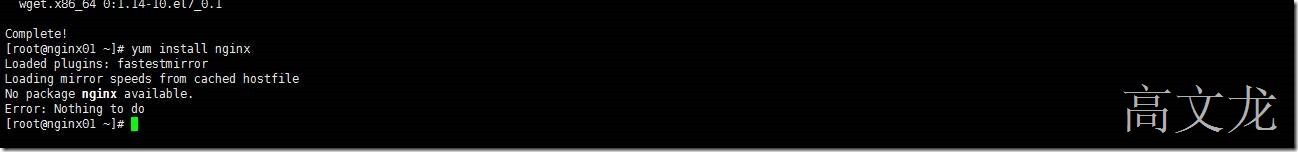

1	yum  install  nginx

所以我们得先安装依赖repo

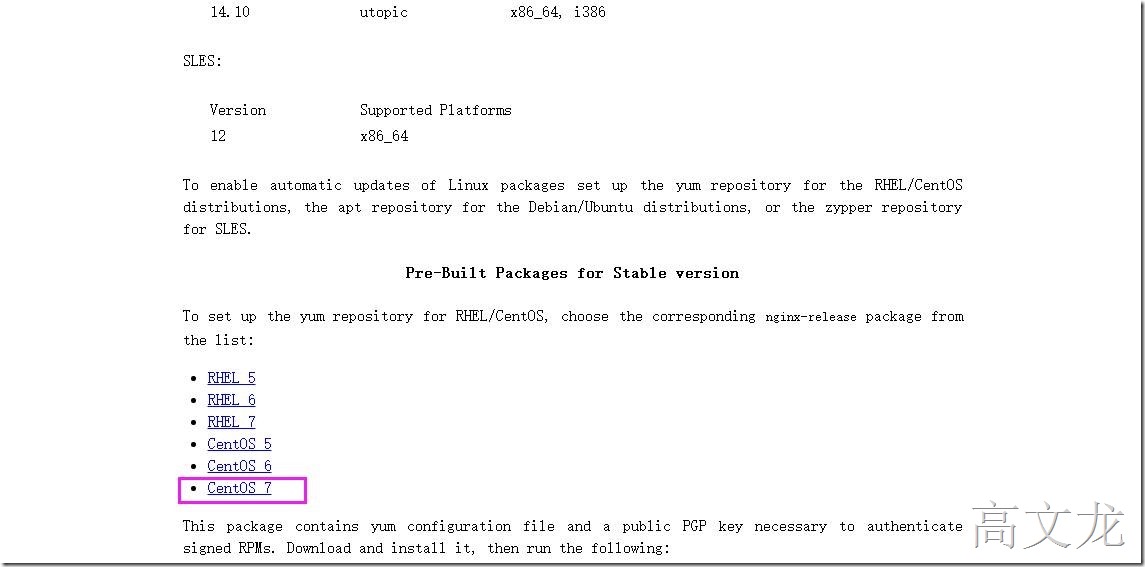

http://nginx.org/en/linux_packages.html

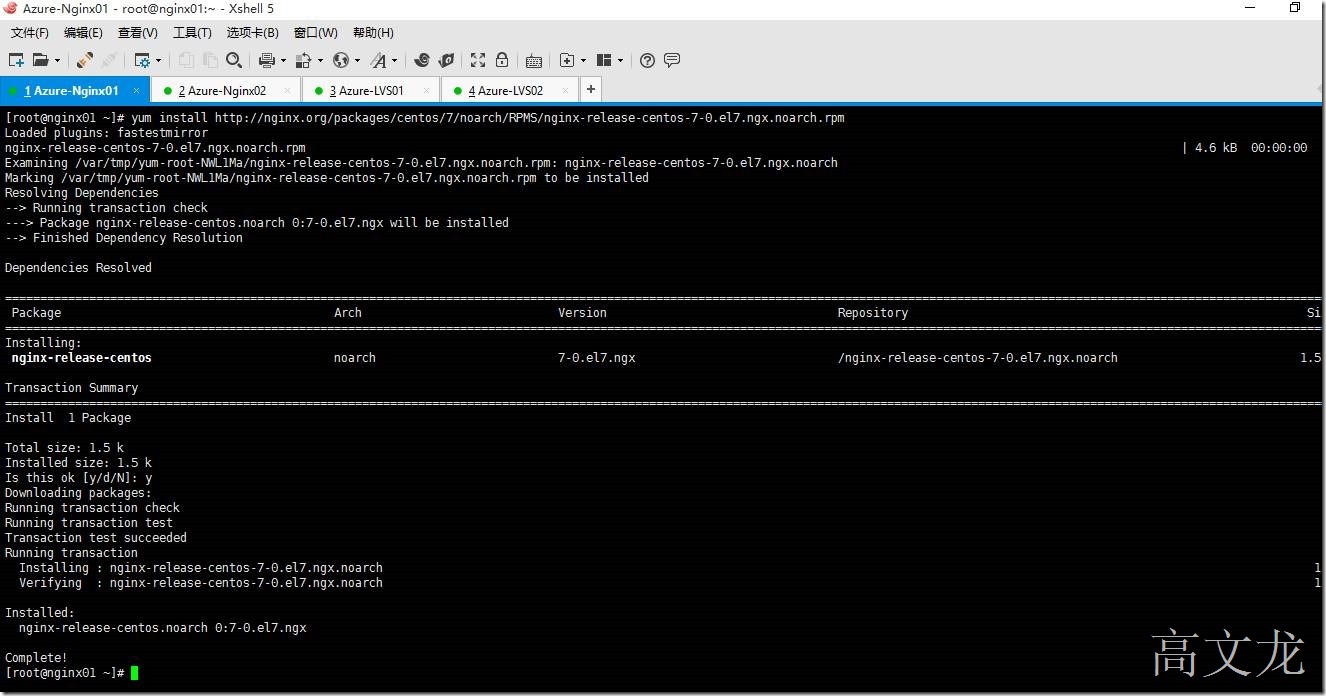

1	yum  install  http: //nginx .org /packages/centos/7/noarch/RPMS/nginx-release-centos-7-0 .el7.ngx.noarch.rpm

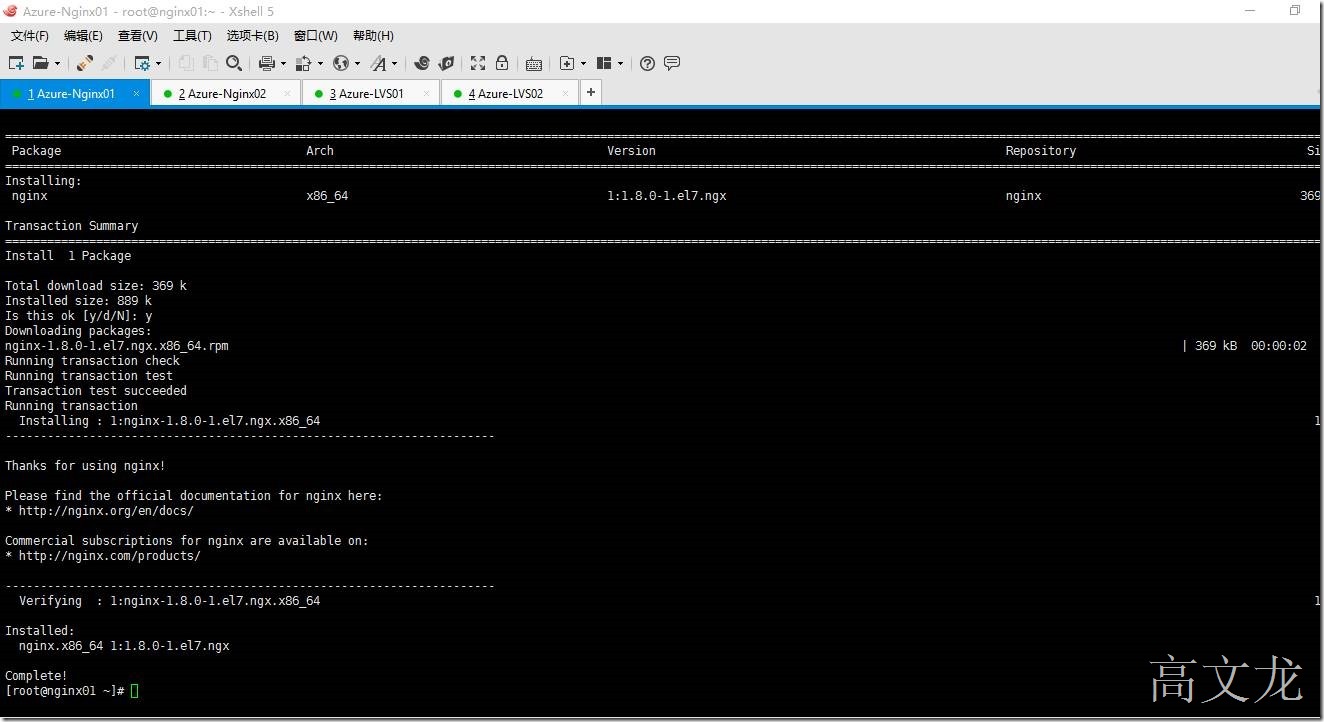

1	yum  install  -y nginx

安装完成

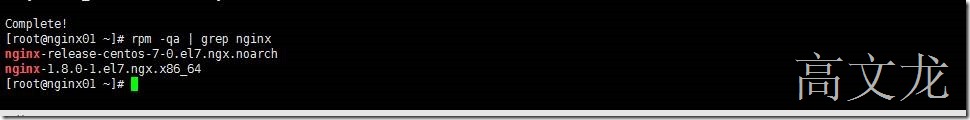

1	rpm -qa |  grep  nginx

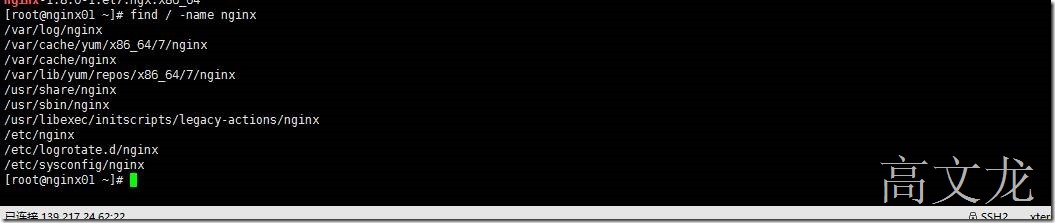

1	find  / -name nginx

安装好后，我们就尝试访问以下Nginx服务，

在访问的前提是我们需要启动nginx 服务

1	systemctl start nginx

接下来我们使用web进行访问

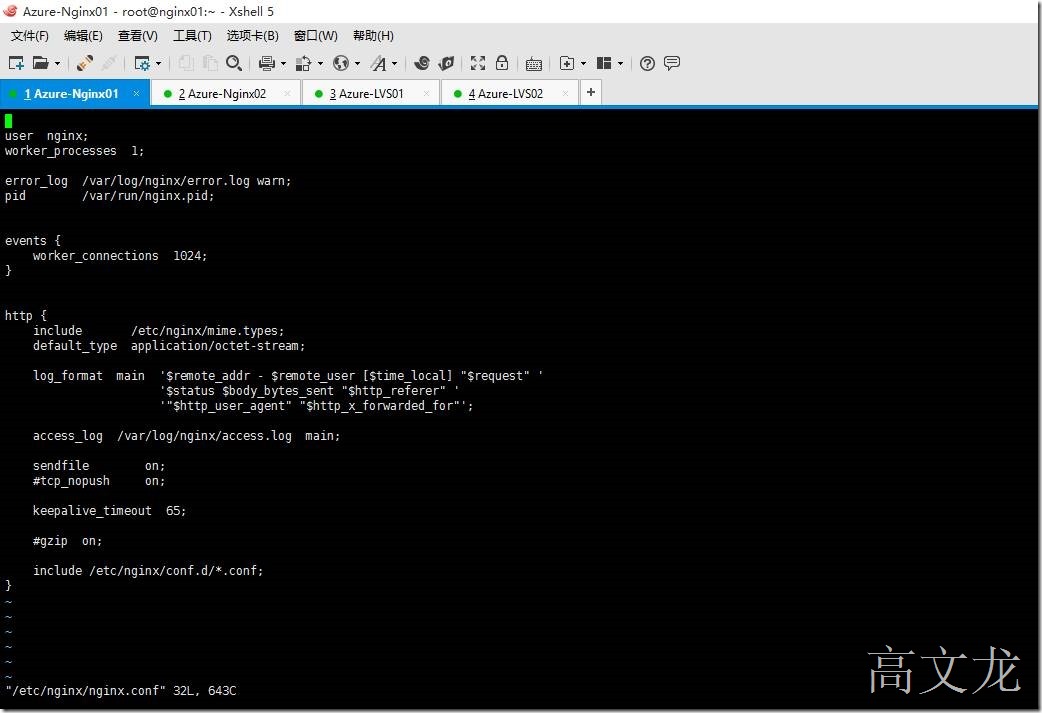

我们首先查看nginx.conf配置文件

1	vim  /etc/nginx/nginx .conf

然后查看nginx默认访问页面显示信息

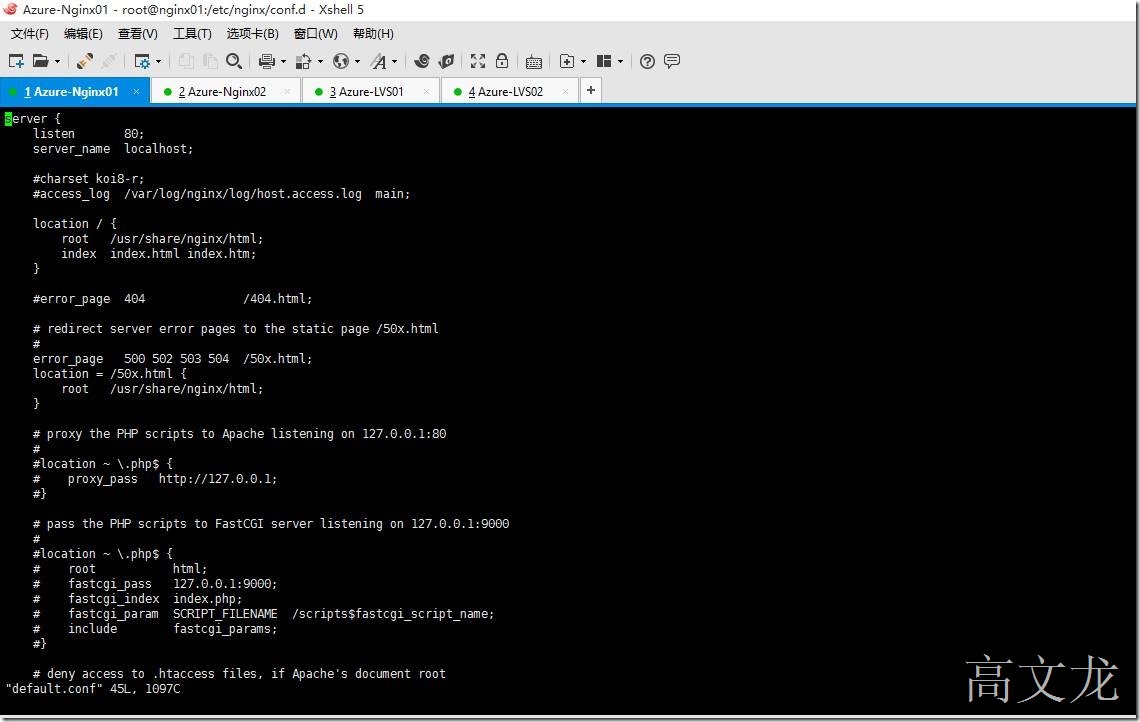

1	/etc/naginx/conf .d /defautlt .conf

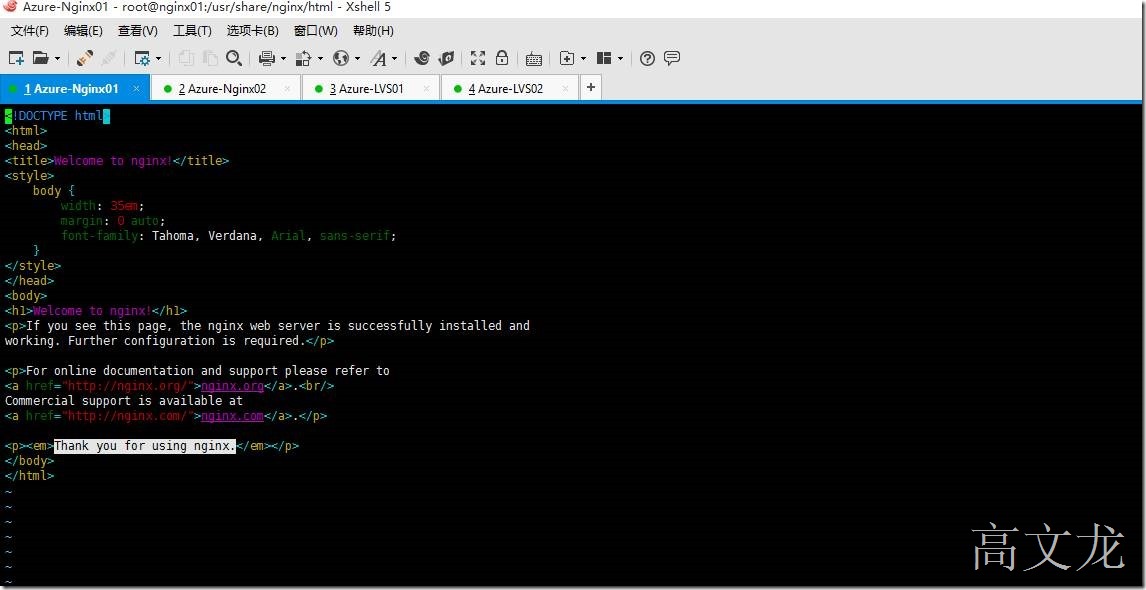

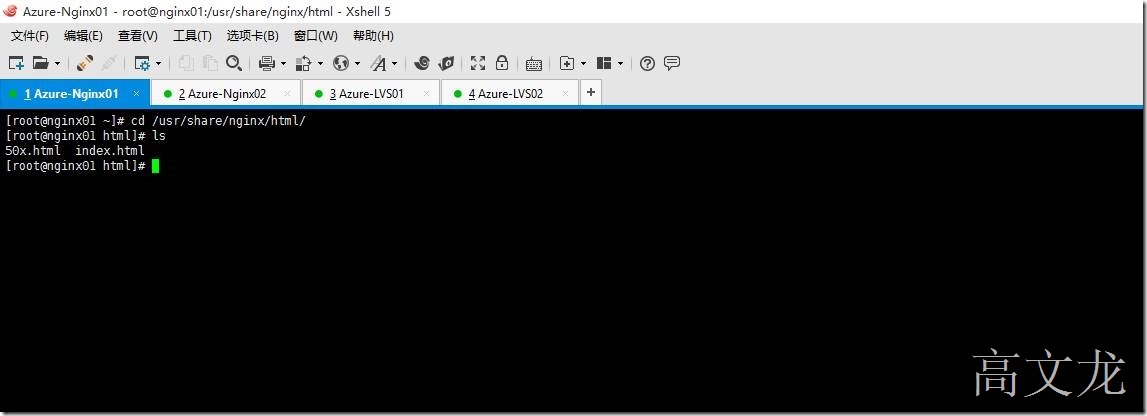

我们为了更好的显示，接下来我们要定义一个显示内容;默认网页路径

1	/usr/share/nginx/html/index .html

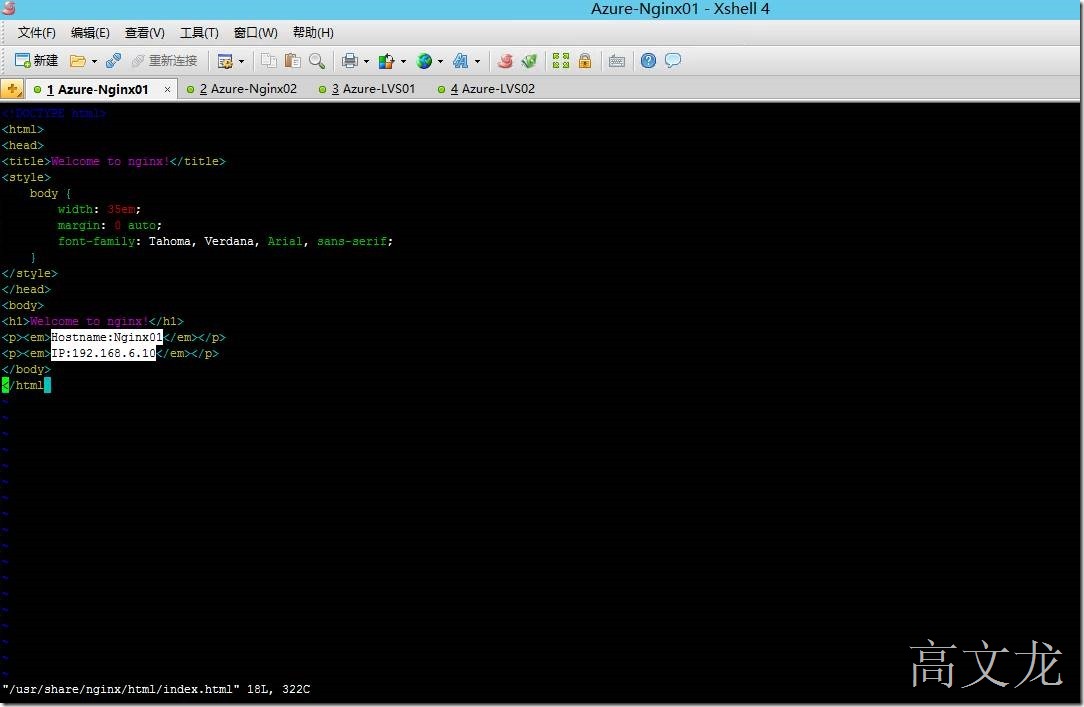

1	vim index.html

修改显示内容

接下来我们重启服务

1	systemctl restart nginx

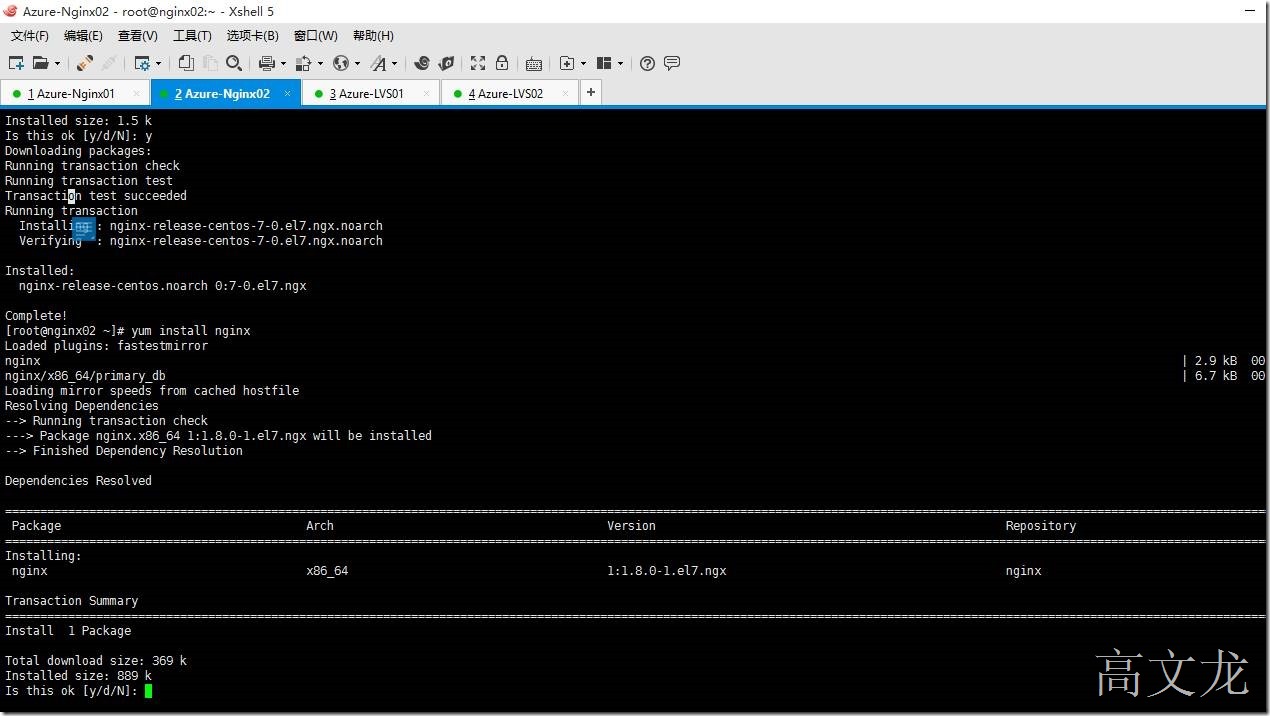

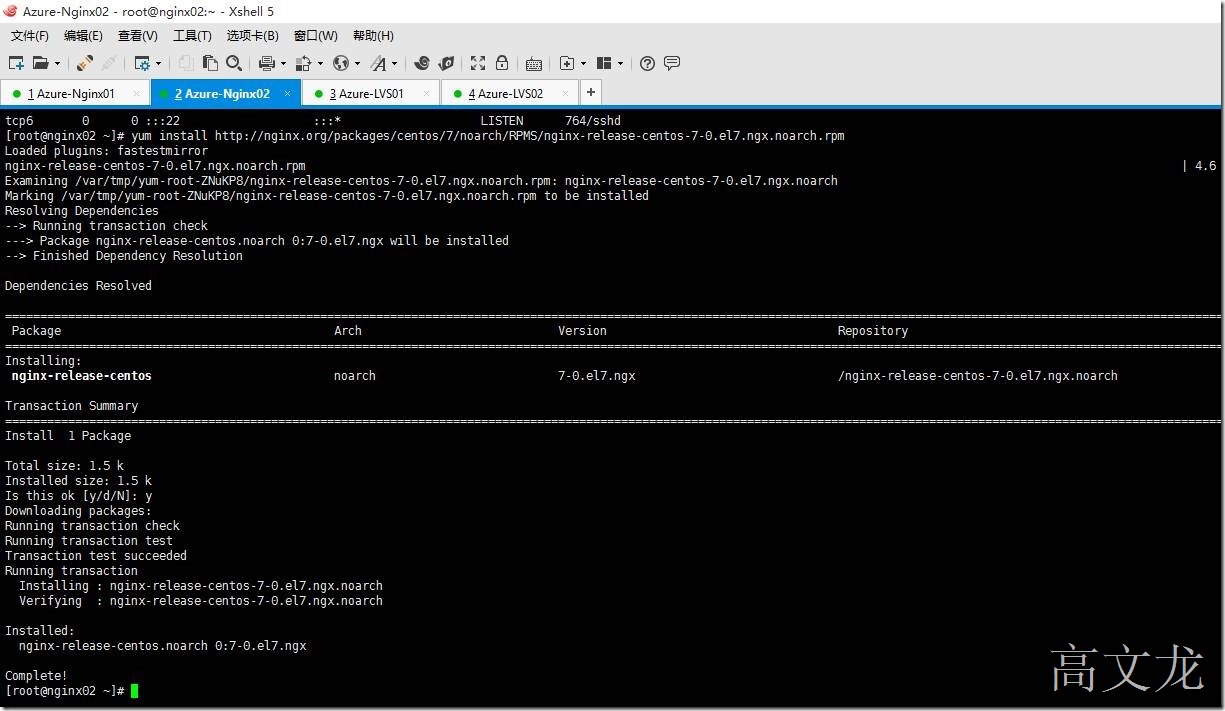

我们同样需要为Nginx02安装nginx安装repo

1	yum  install  http: //nginx .org /packages/centos/7/noarch/RPMS/nginx-release-centos-7-0 .el7.ngx.noarch.rpm

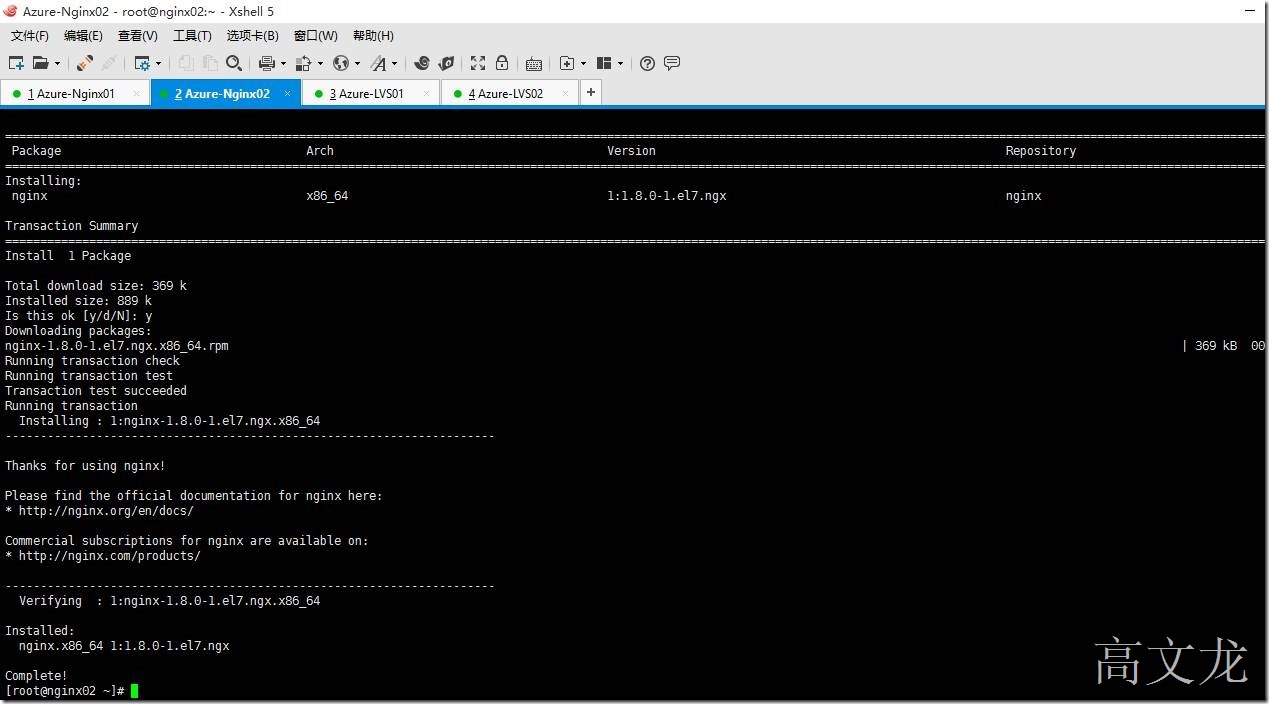

1	yum  install  nginx

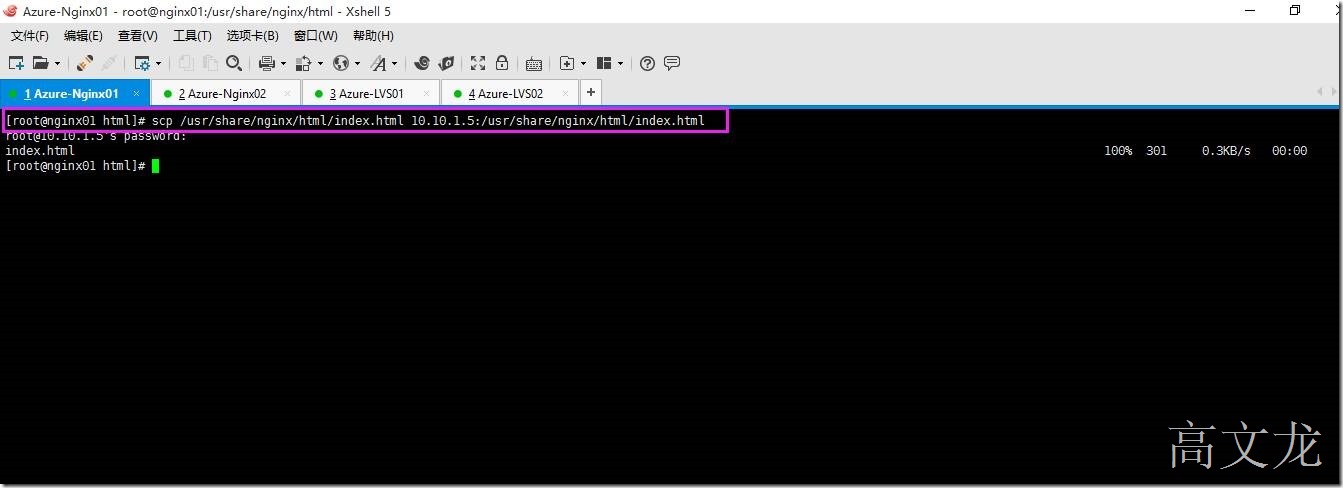

安装好后，我们在Nginx01上将nginx上修改的index.html为Nginx02拷贝一份，当然，我们也可以直接使用vim修改Nginx02上的index.html文件

1	scp  /usr/share/nginx/html/index .html 10.10.1.5: /etc/share/nginx/html/index .html

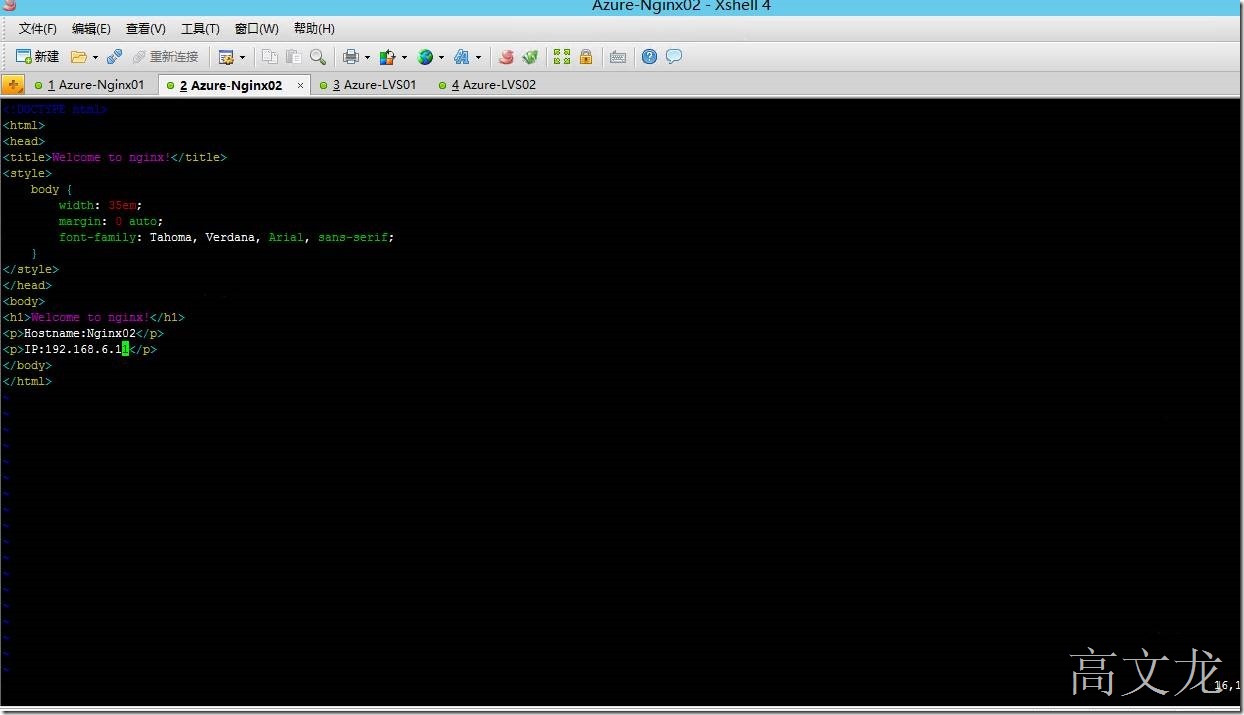

接下来我们回到Nginx server02上，修改index.html文件

1	vim  /usr/share/nginx/html/index .html

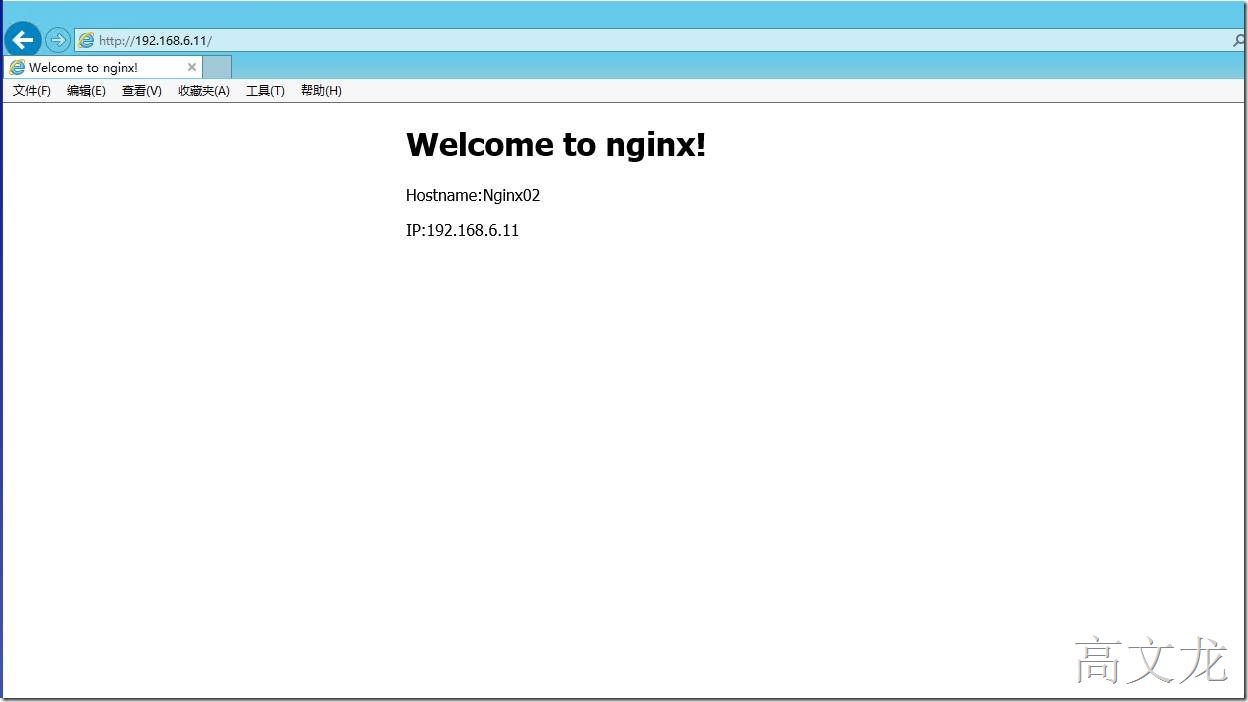

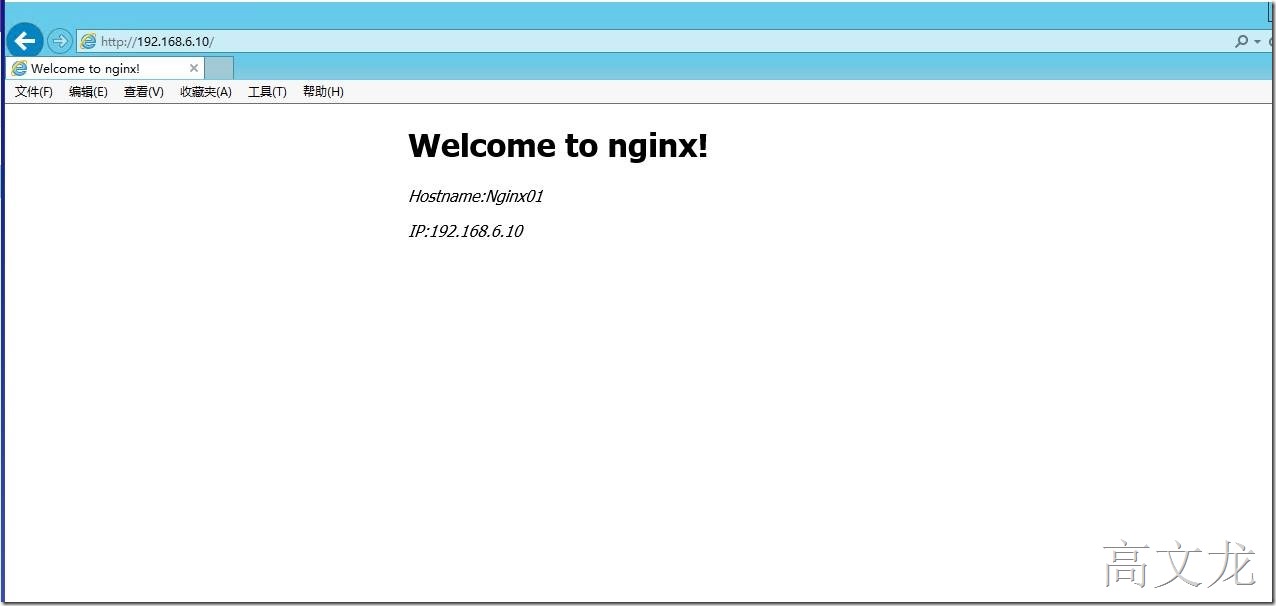

修改后保存退出，然后重启服务后，我们通过web尝试访问

1	systemctl restart nginx

接下来就是我们安装配置LVS+Keepalived了

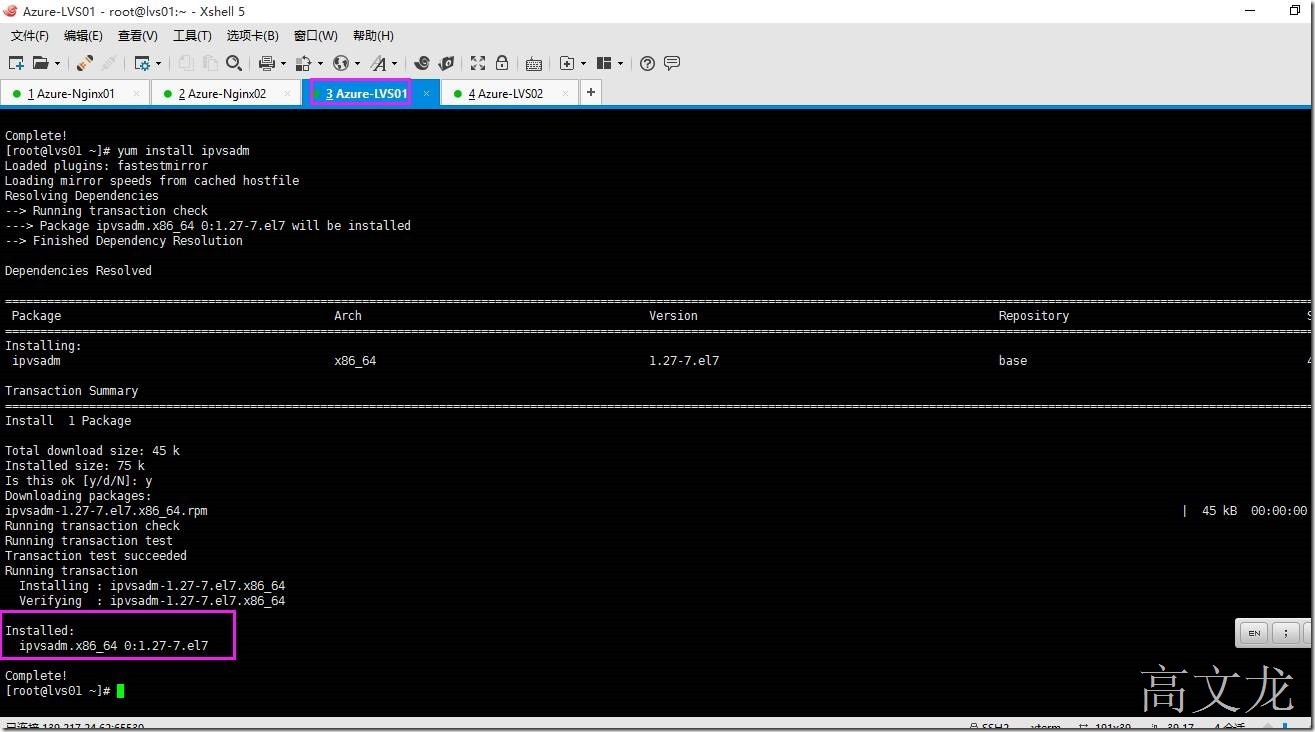

我们首先是安装ipvsadm

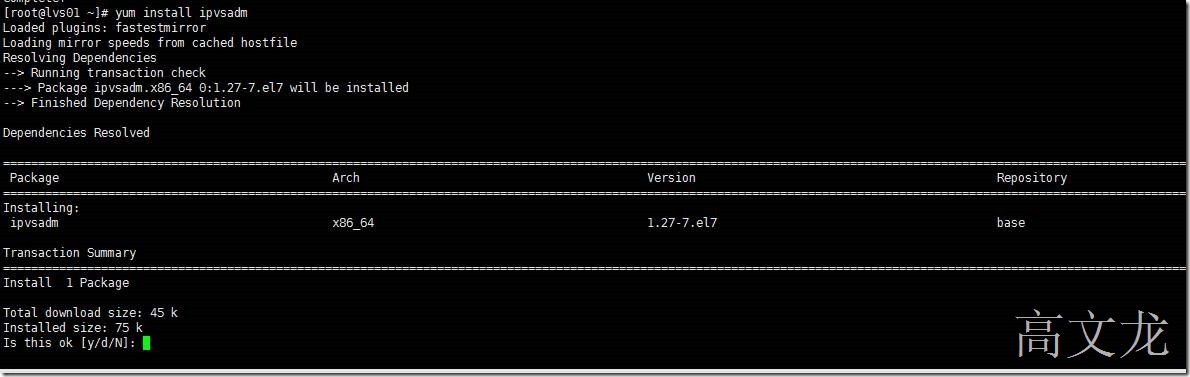

1	yum  install  -y ipvsadm

安装完成

接下来安装keepalive

首先是必要条件

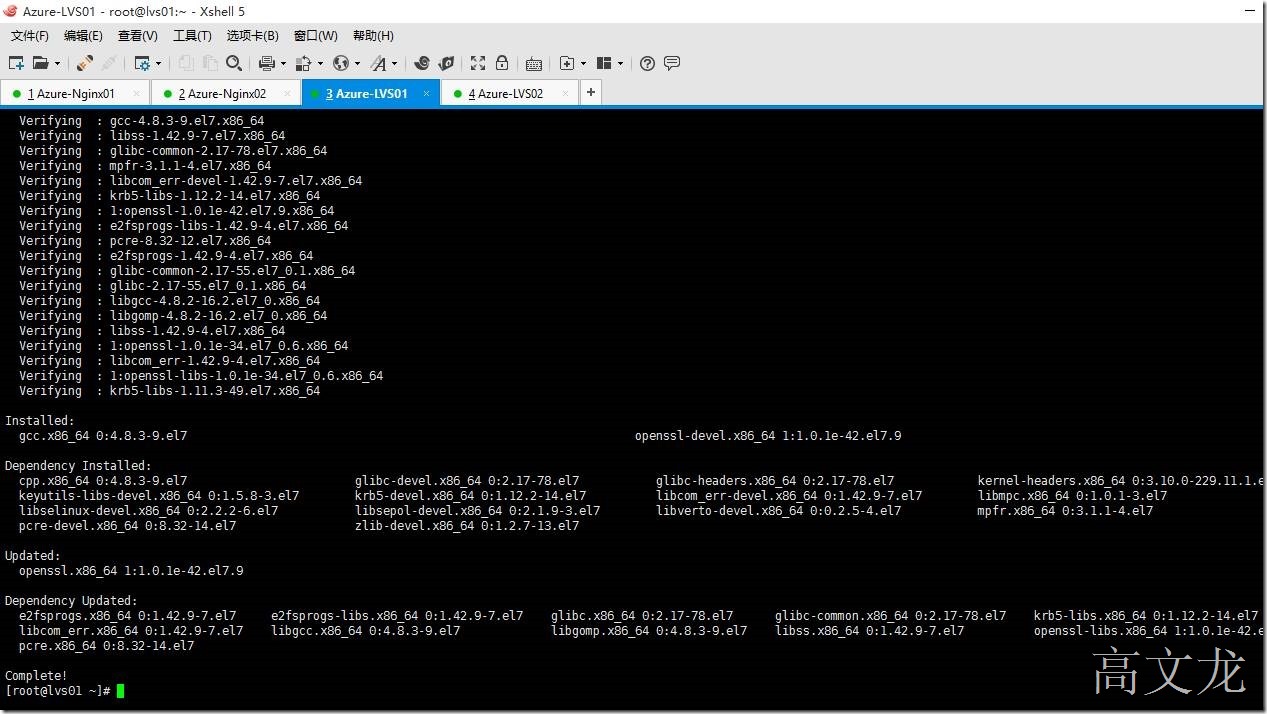

1	yum  install  -y gcc openssl openssl-devel

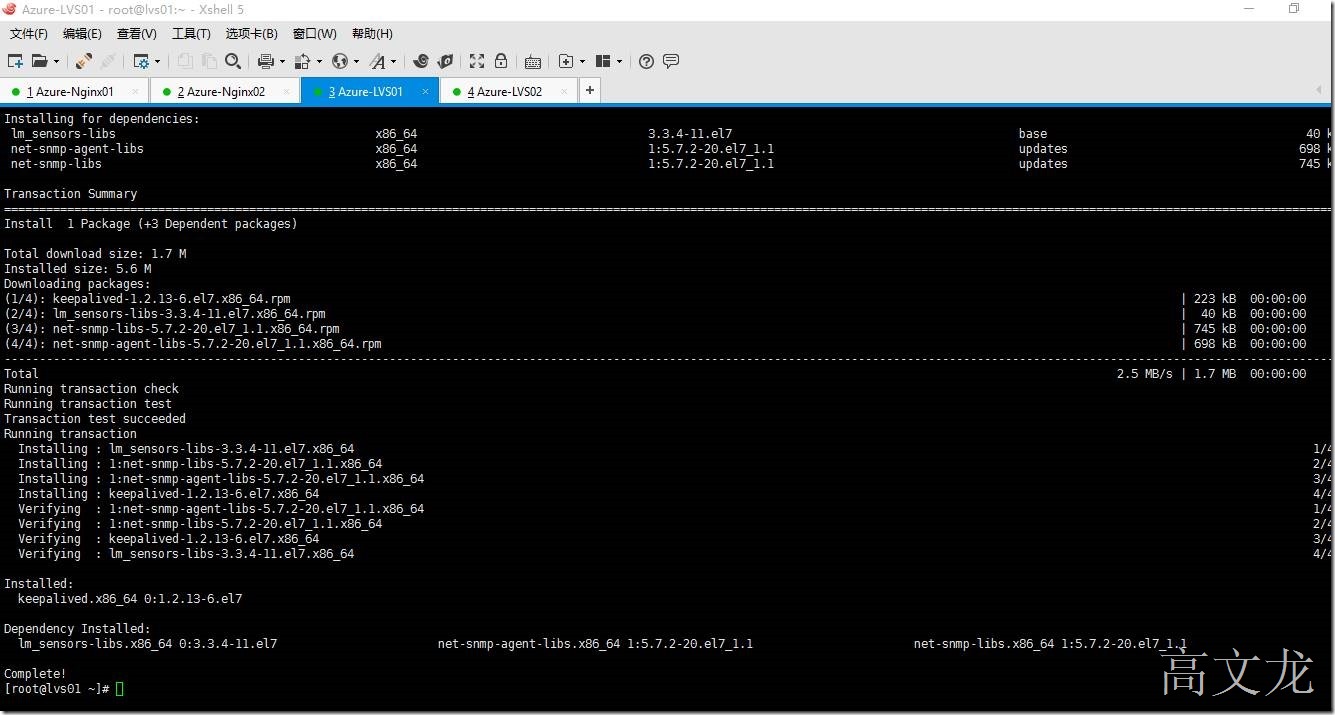

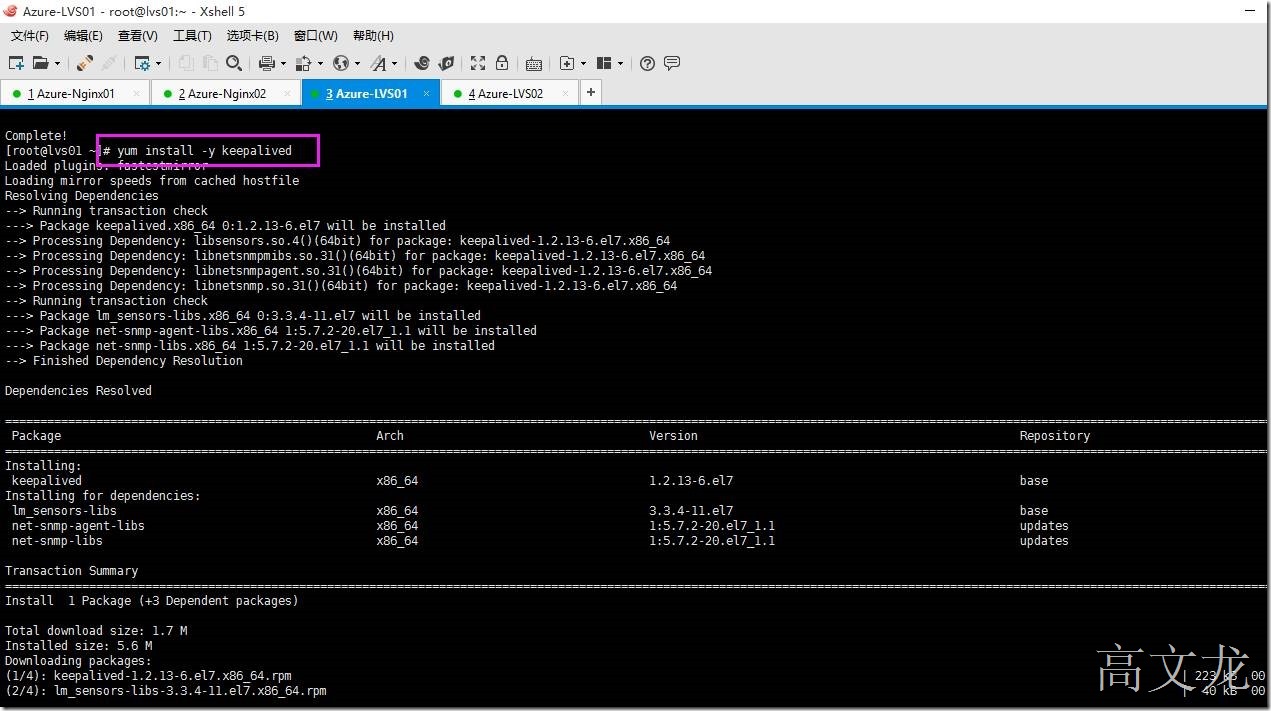

接着安装keepalived

1	yum  install  keepalived

完成安装

接下来我们将keepalived.conf备份一份，所以建议大家都这么做

1	cp  /etc/keepalived/keepalived .conf  /etc/keepalived/keepalived .conf.bak

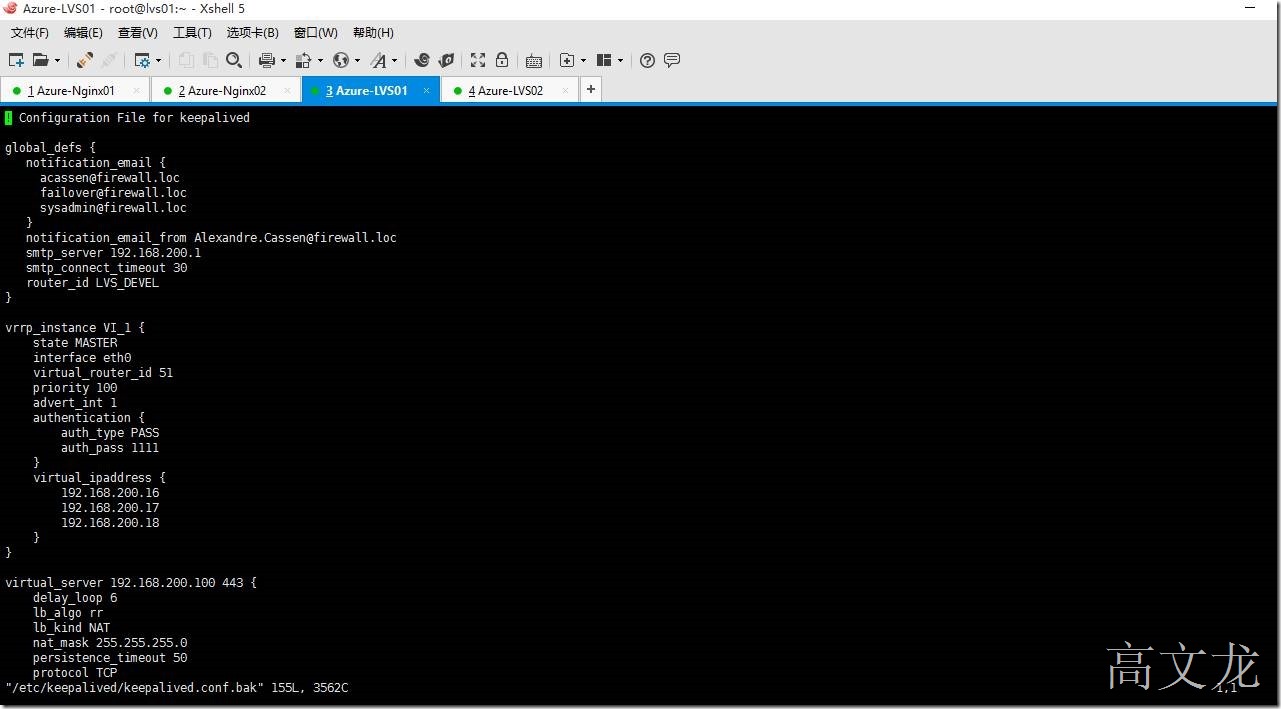

我们先查看默认的keepalived.conf的配置文件内容

默认的keepalived配置

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144

! Configuration File  for  keepalived global_defs { notification_email { acassen@firewall.loc failover@firewall.loc sysadmin@firewall.loc } notification_email_from Alexandre.Cassen@firewall.loc smtp_server 192.168.200.1 smtp_connect_timeout 30 router_id LVS_DEVEL } vrrp_instance VI_1 { state MASTER interface eth0 virtual_router_id 51 priority 100 advert_int 1 authentication { auth_type PASS auth_pass 1111 } virtual_ipaddress { 192.168.200.16 192.168.200.17 192.168.200.18 } } virtual_server 192.168.200.100 443 { delay_loop 6 lb_algo rr lb_kind NAT nat_mask 255.255.255.0 persistence_timeout 50 protocol TCP real_server 192.168.201.100 443 { weight 1 SSL_GET { url { path / digest ff20ad2481f97b1754ef3e12ecd3a9cc } url { path  /mrtg/ digest 9b3a0c85a887a256d6939da88aabd8cd } connect_timeout 3 nb_get_retry 3 delay_before_retry 3 } } } virtual_server 10.10.10.2 1358 { delay_loop 6 lb_algo rr lb_kind NAT persistence_timeout 50 protocol TCP sorry_server 192.168.200.200 1358 real_server 192.168.200.2 1358 { weight 1 HTTP_GET { url { path  /testurl/test .jsp digest 640205b7b0fc66c1ea91c463fac6334d } url { path  /testurl2/test .jsp digest 640205b7b0fc66c1ea91c463fac6334d } url { path  /testurl3/test .jsp digest 640205b7b0fc66c1ea91c463fac6334d } connect_timeout 3 nb_get_retry 3 delay_before_retry 3 } } real_server 192.168.200.3 1358 { weight 1 HTTP_GET { url { path  /testurl/test .jsp digest 640205b7b0fc66c1ea91c463fac6334c } url { path  /testurl2/test .jsp digest 640205b7b0fc66c1ea91c463fac6334c } connect_timeout 3 nb_get_retry 3 delay_before_retry 3 } } } virtual_server 10.10.10.3 1358 { delay_loop 3 lb_algo rr lb_kind NAT nat_mask 255.255.255.0 persistence_timeout 50 protocol TCP real_server 192.168.200.4 1358 { weight 1 HTTP_GET { url { path  /testurl/test .jsp digest 640205b7b0fc66c1ea91c463fac6334d } url { path  /testurl2/test .jsp digest 640205b7b0fc66c1ea91c463fac6334d } url { path  /testurl3/test .jsp digest 640205b7b0fc66c1ea91c463fac6334d } connect_timeout 3 nb_get_retry 3 delay_before_retry 3 } } real_server 192.168.200.5 1358 { weight 1 HTTP_GET { url { path  /testurl/test .jsp digest 640205b7b0fc66c1ea91c463fac6334d } url { path  /testurl2/test .jsp digest 640205b7b0fc66c1ea91c463fac6334d } url { path  /testurl3/test .jsp digest 640205b7b0fc66c1ea91c463fac6334d } connect_timeout 3 nb_get_retry 3 delay_before_retry 3 } } }

清空keepalived.conf配置文件内容

1	echo  > /etc/keepalived/keepalived .conf

粘贴以下内容

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49

! Configuration File  for  keepalived global_defs { router_id lvs_clu_1 } virrp_sync_group Prox { group { mail } } vrrp_instance mail { state MASTER interface eth0 lvs_sync_daemon_interface eth0 virtual_router_id 50 priority 100 advert_int 1 authentication { auth_type PASS auth_pass 1111 } virtual_ipaddress { 192.168.6.15 } } virtual_server 192.168.6.15 80 { delay_loop 6 lb_algo wlc lb_kind DR persistence_timeout 50 protocol TCP real_server 192.168.6.10 80 { weight 1 TCP_CHECK { connect_timeout 3 nb_get_retry 3 delay_before_retry 3 connect_port 80 } } real_server 192.168.6.11 80 { weight 1 TCP_CHECK { connect_timeout 3 nb_get_retry 3 delay_before_retry 3 connect_port 80 } } }

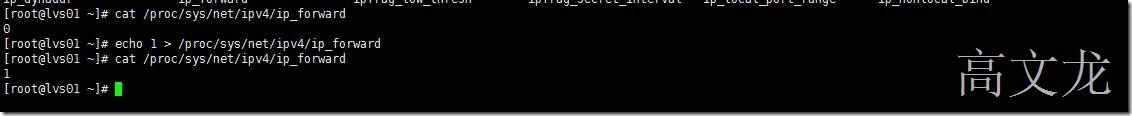

开启路由转发

1 2	cat  /proc/sys/net/ipv4/ip_forward echo  1 >  /proc/sys/net/ipv4/ip_forward

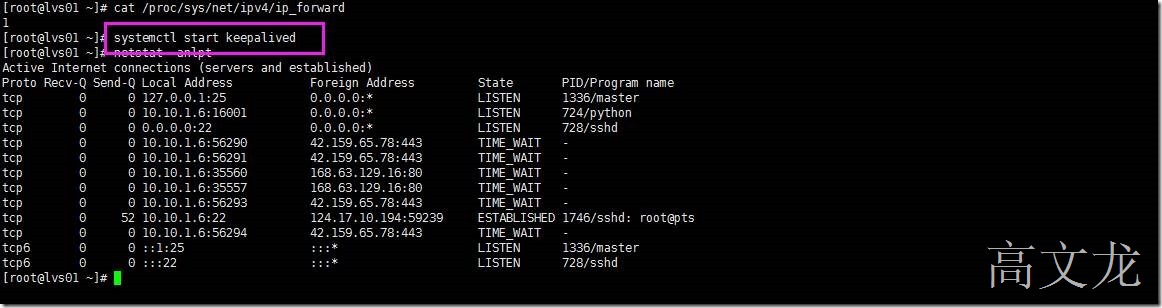

1	systemctl start keepalived

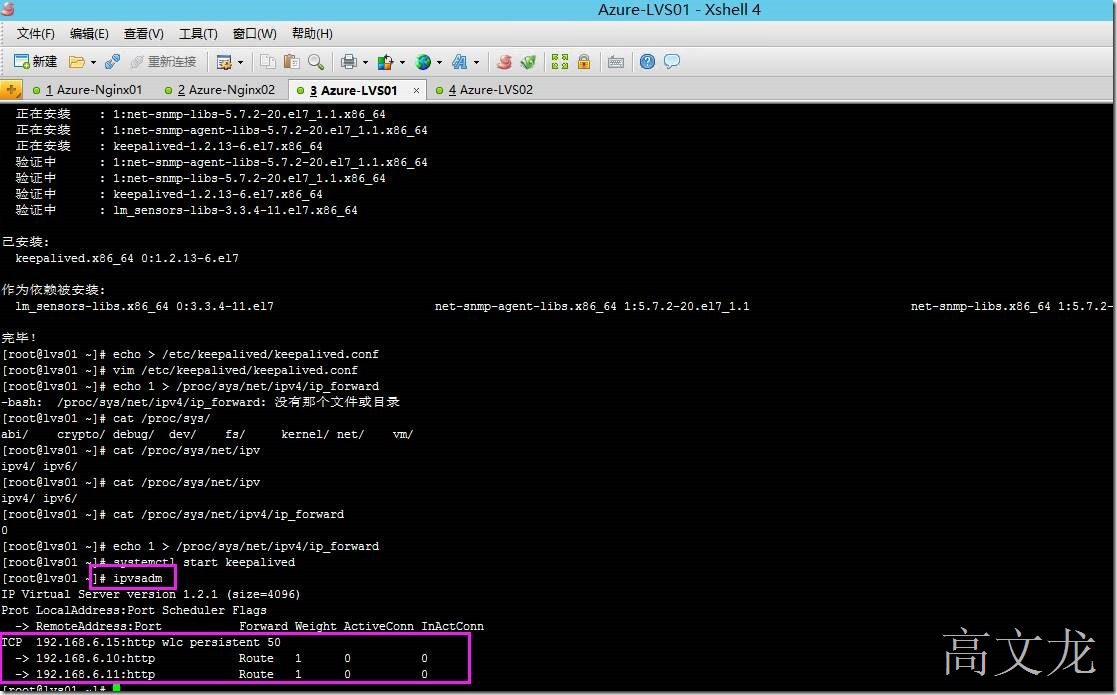

然后查看服务

1

ipvsadm

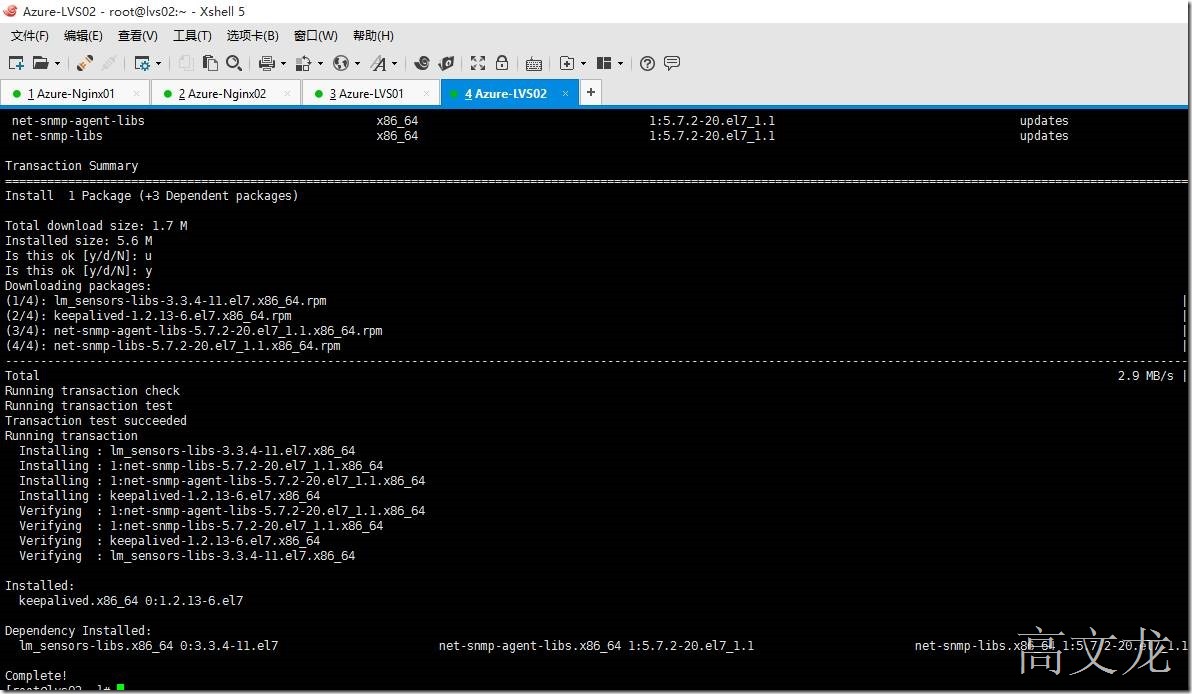

接下来我们将LVS02的IPVSADM+Keepalived服务安装

1 2 3

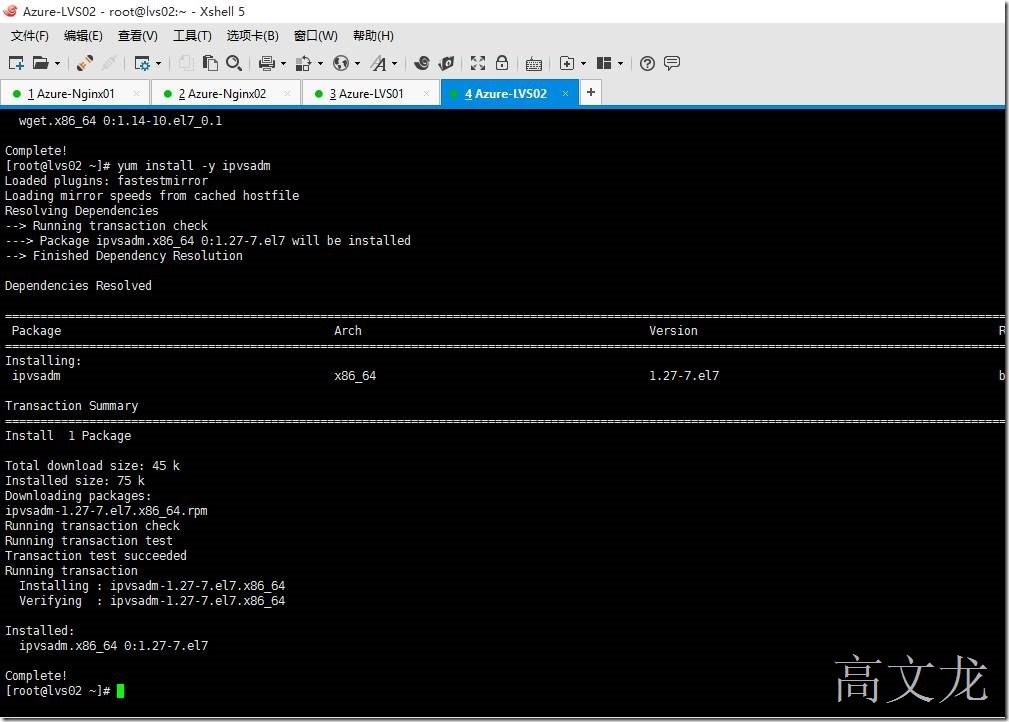

yum  install  -y ipvsadm yum  install  -y gcc openssl openssl-devel yum  install  keepalived

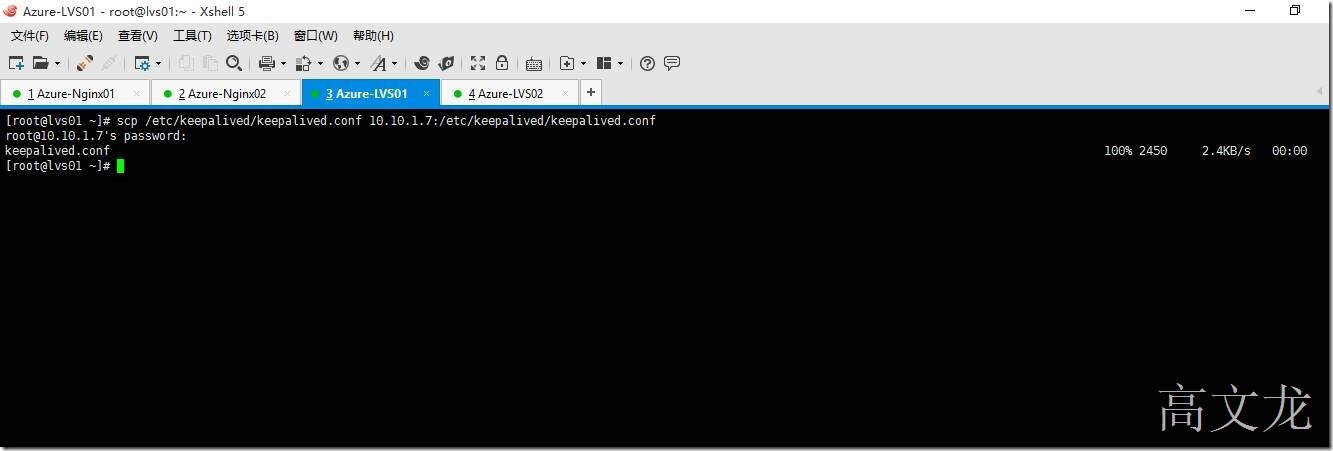

因为我们是两台LVS服务器，所以我们需要使用以下命令将LVS01指定目录的配置文件(keepalived.conf)复制到目标服务器上LVS02(10.10.1.7)及覆盖(keepalived.conf)

1	scp  /etc/keepalived/keepalived .conf 192.168.6.13: /etc/keepalived/keepalived .conf

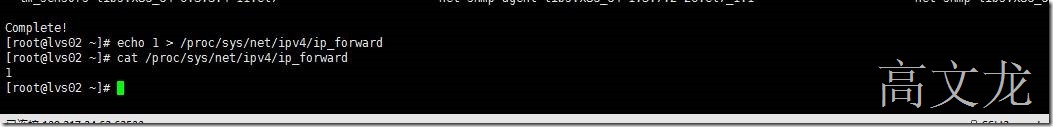

在LVS02上也启用转发路由

1 2	cat  /proc/sys/net/ipv4/ip_forward echo  1 >  /proc/sys/net/ipv4/ip_forward

修改LVS02的keepalive的相关信息

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49

! Configuration File  for  keepalived global_defs { router_id lvs_clu_1 } virrp_sync_group Prox { group { mail } } vrrp_instance mail { state BACKUP interface eth0 lvs_sync_daemon_interface eth0 virtual_router_id 50 priority 50 advert_int 1 authentication { auth_type PASS auth_pass 1111 } virtual_ipaddress { 192.168.6.15 } } virtual_server 192.168.6.15 80 { delay_loop 6 lb_algo wlc lb_kind DR persistence_timeout 50 protocol TCP real_server 192.168.6.10 80 { weight 1 TCP_CHECK { connect_timeout 3 nb_get_retry 3 delay_before_retry 3 connect_port 80 } } real_server 192.168.6.11 { weight 1 TCP_CHECK { connect_timeout 3 nb_get_retry 3 delay_before_retry 3 connect_port 80 } } }

然后也是启动keepalived服务

1	systemctl start keepalived

最后我们需要查看keepalived的运行状态

1	systemct status keepalived

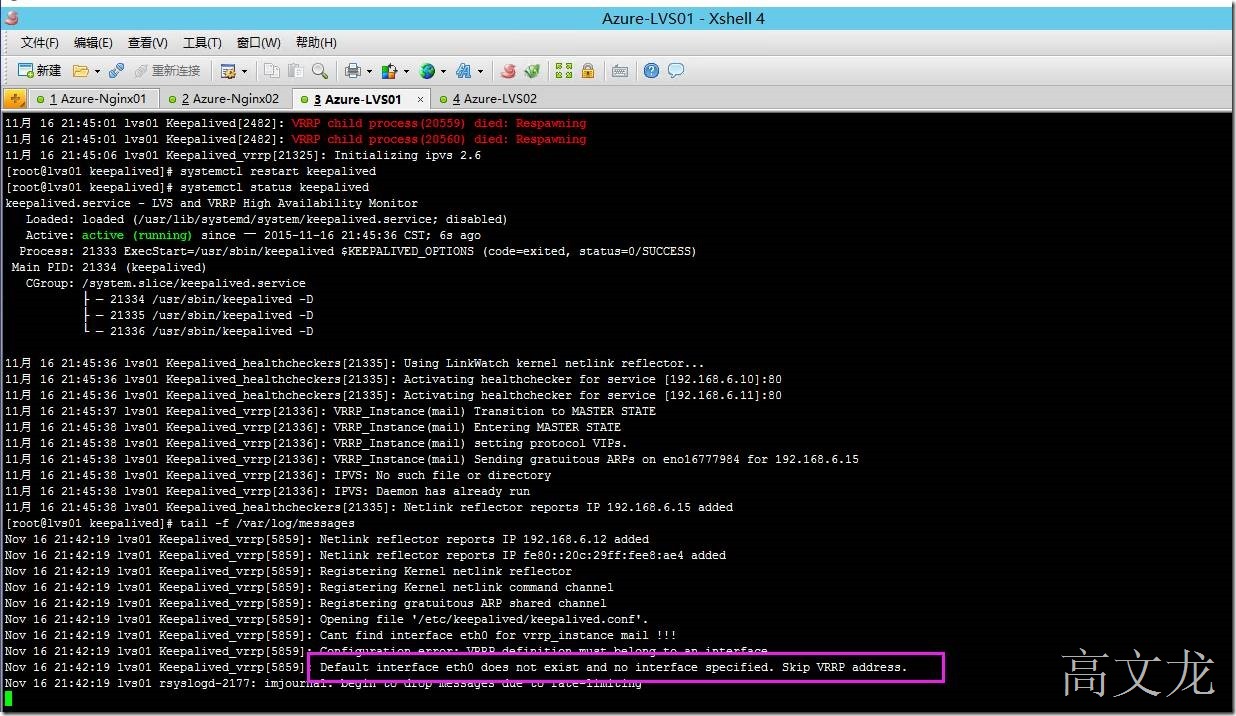

我们发现有错误

1	Tail -f  /var/log/message

1

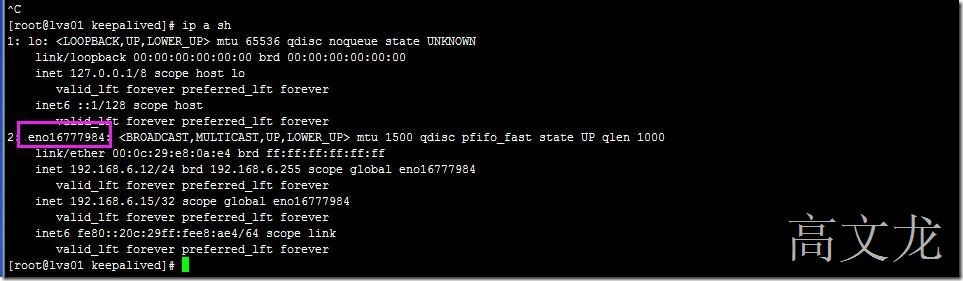

Ip a show

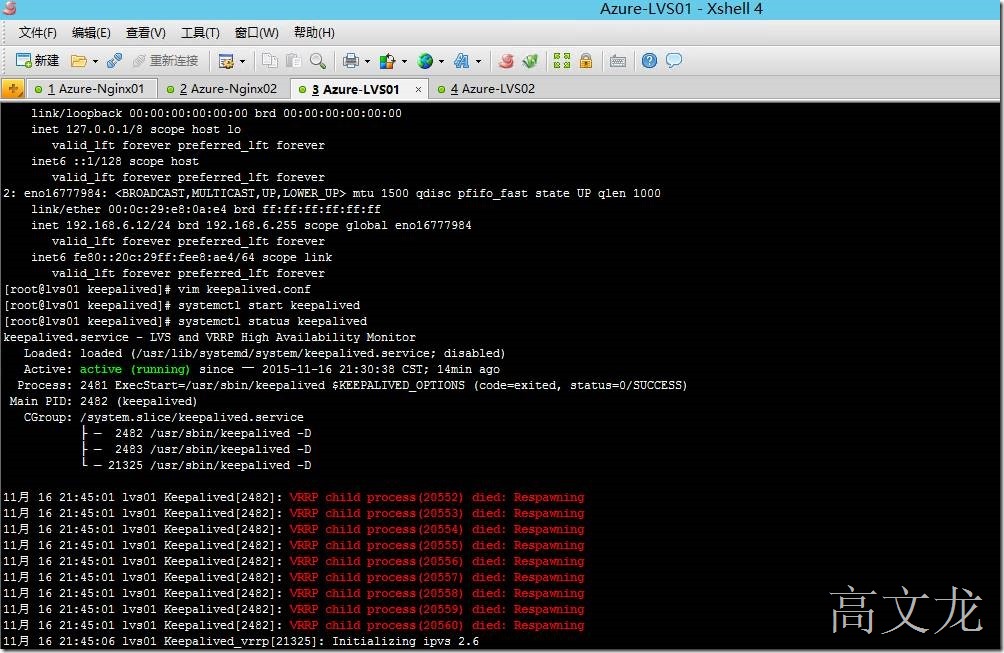

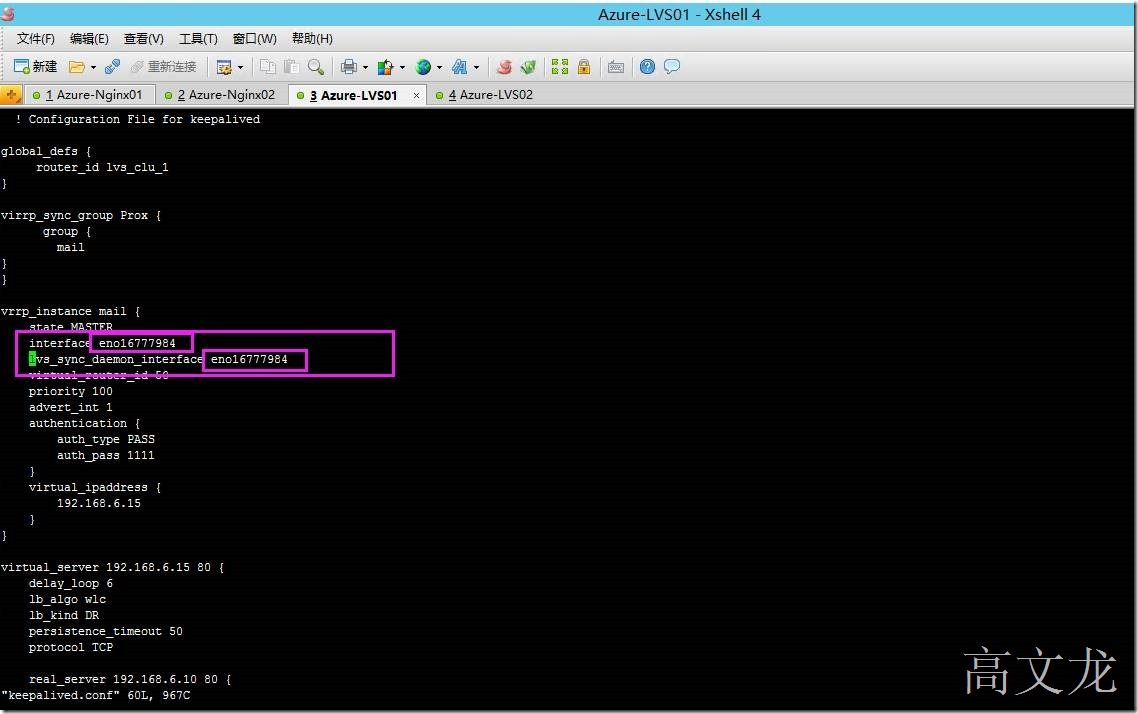

1	Vim keepalived 修改网卡配置 eth0--->修改为eth016777984

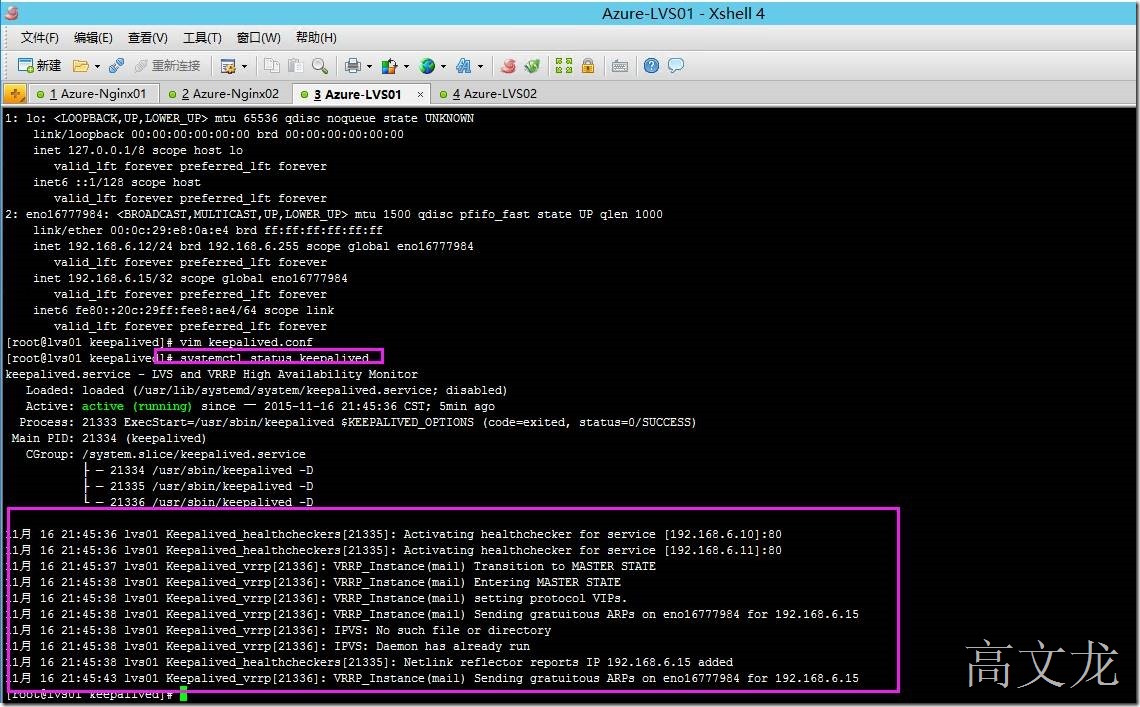

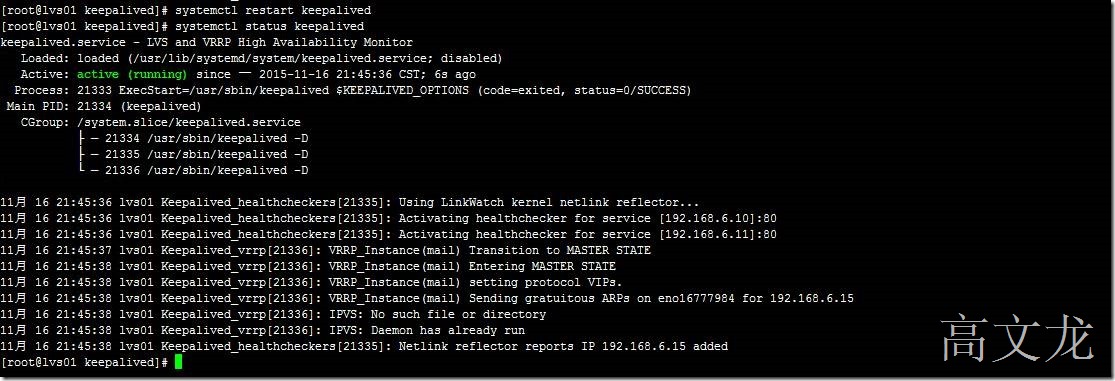

然后重启keepalived

1 2	Systemctl restart keepalived Systemctl status keepalived

最后我们还需要在两台Nginx主机上配置realserver配置

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33

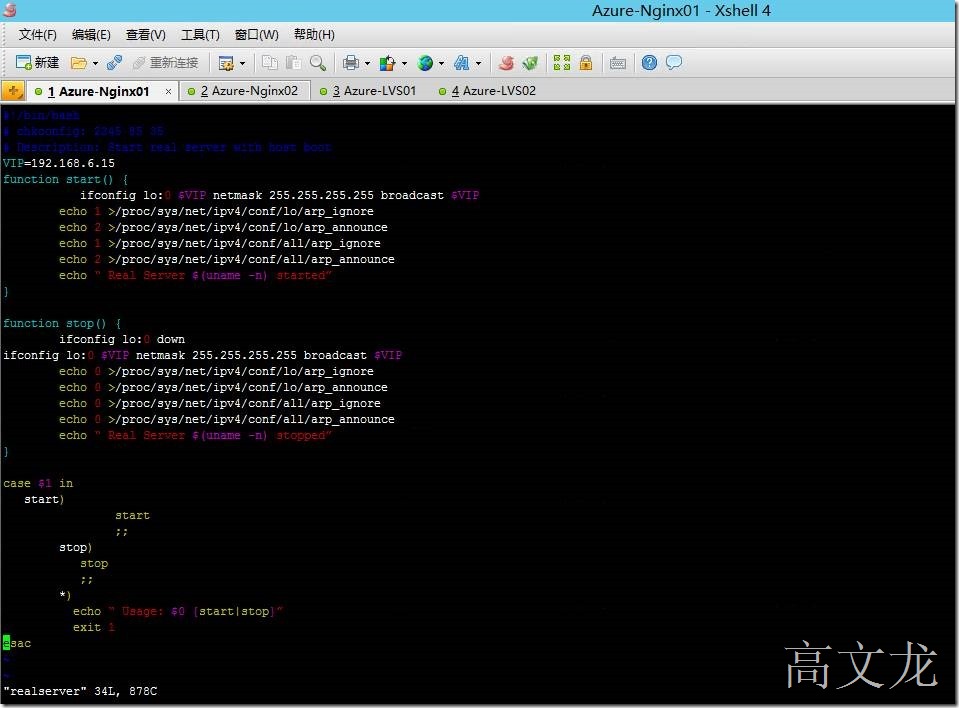

vim realserver #!/bin/bash # chkconfig: 2345 85 35 # Description: Start real server with host boot VIP=192.168.6.15 function  start() { ifconfig  lo:0 $VIP netmask 255.255.255.255 broadcast $VIP echo  1 > /proc/sys/net/ipv4/conf/lo/arp_ignore echo  2 > /proc/sys/net/ipv4/conf/lo/arp_announce echo  1 > /proc/sys/net/ipv4/conf/all/arp_ignore echo  2 > /proc/sys/net/ipv4/conf/all/arp_announce echo  “Real Server $( uname  -n) started” } function  stop() { ifconfig  lo:0 down ifconfig  lo:0 $VIP netmask 255.255.255.255 broadcast $VIP echo  0 > /proc/sys/net/ipv4/conf/lo/arp_ignore echo  0 > /proc/sys/net/ipv4/conf/lo/arp_announce echo  0 > /proc/sys/net/ipv4/conf/all/arp_ignore echo  0 > /proc/sys/net/ipv4/conf/all/arp_announce echo  “Real Server $( uname  -n) stopped” } case  $1  in start) start ;; stop) stop ;; *) echo  “Usage: $0 {start|stop}” exit  1 esac

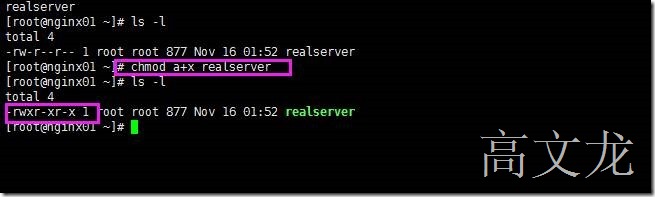

1	chmod  a+x realserver

1 2	systemctl start realserver . /realserver  start

1	scp  realserver 192.168.6.11: /root/realserver

1

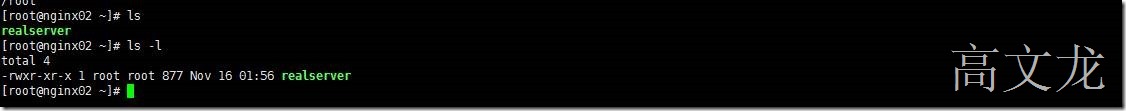

ls  -l

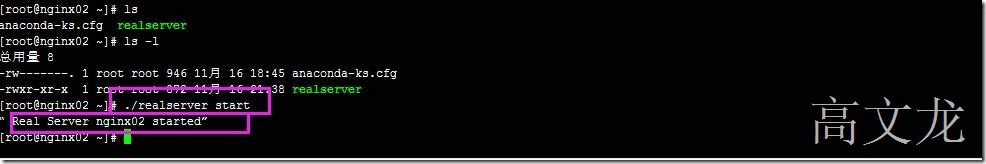

1	. /realserver  start

1 2 3

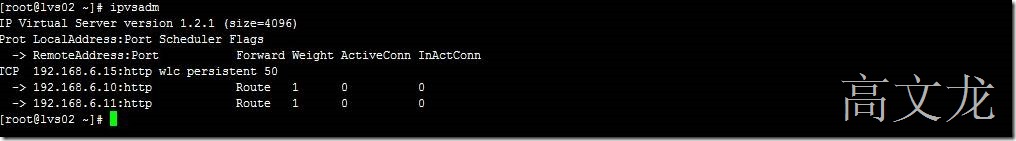

Ipvsadm systemctl status keepalived 查看lvs02的keepalived的状态

1 2	r然后 Ipvsadm -l

1

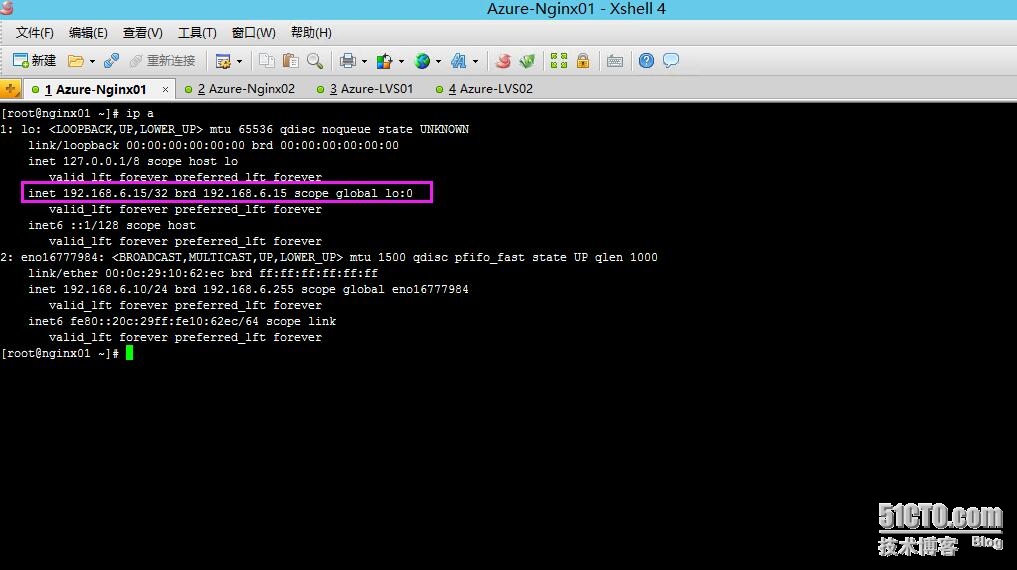

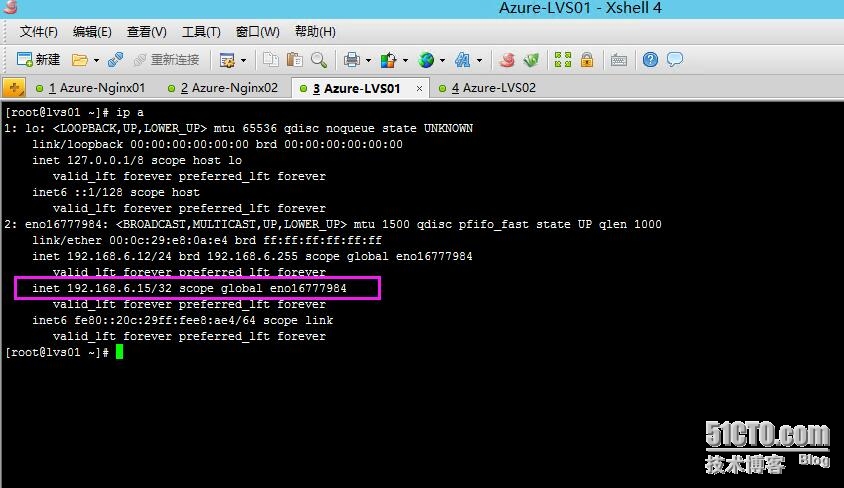

ip addr

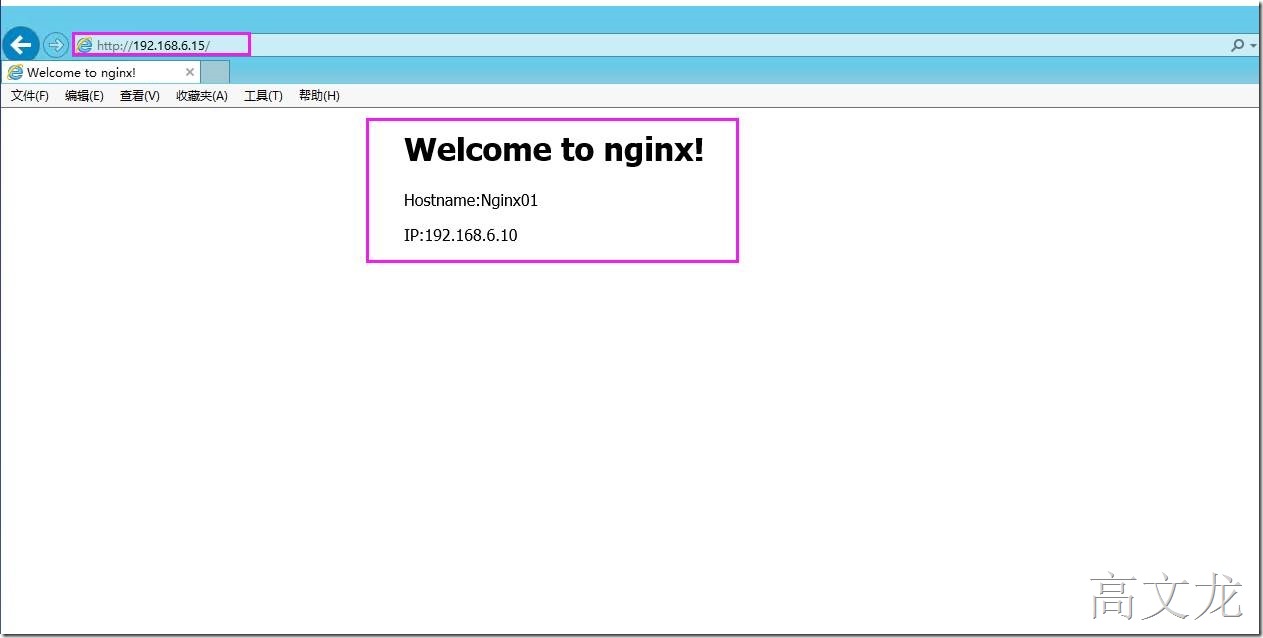

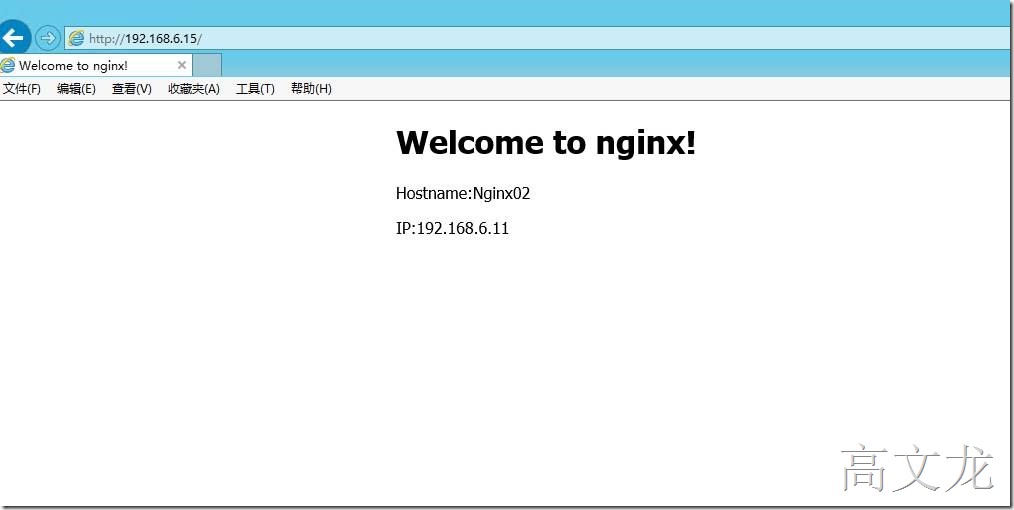

接着我们尝试使用vip进行访问

192.168.6.15

接下来我们将nginx02的nginx服务停用，尝试继续使用vip进行访问

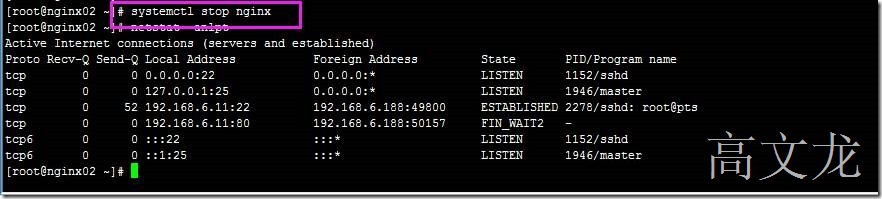

1	Systemctl stop nginx

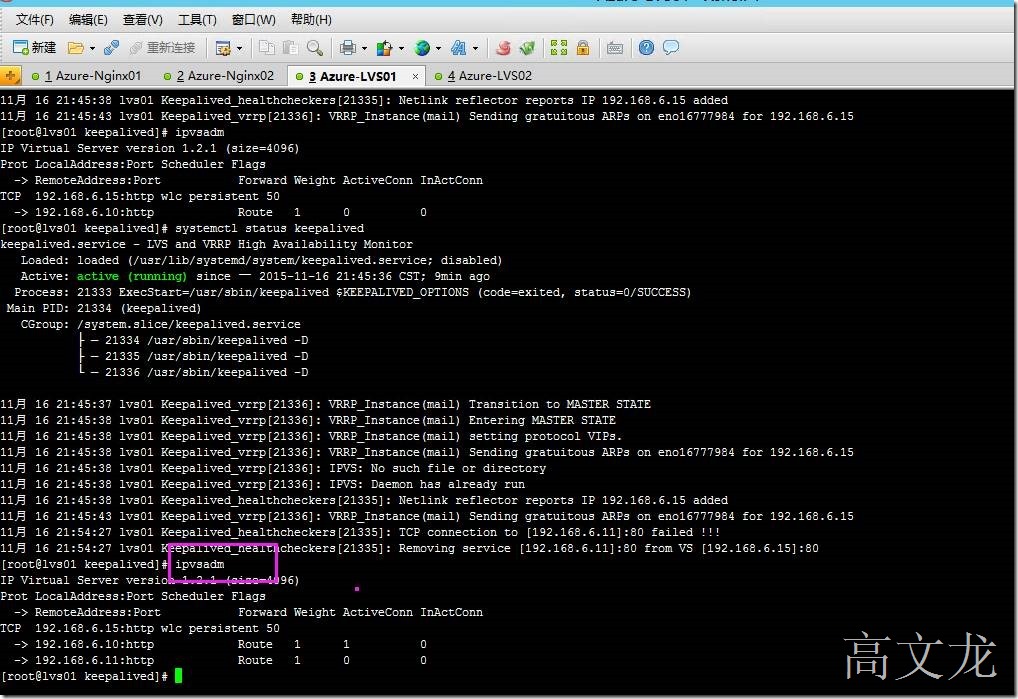

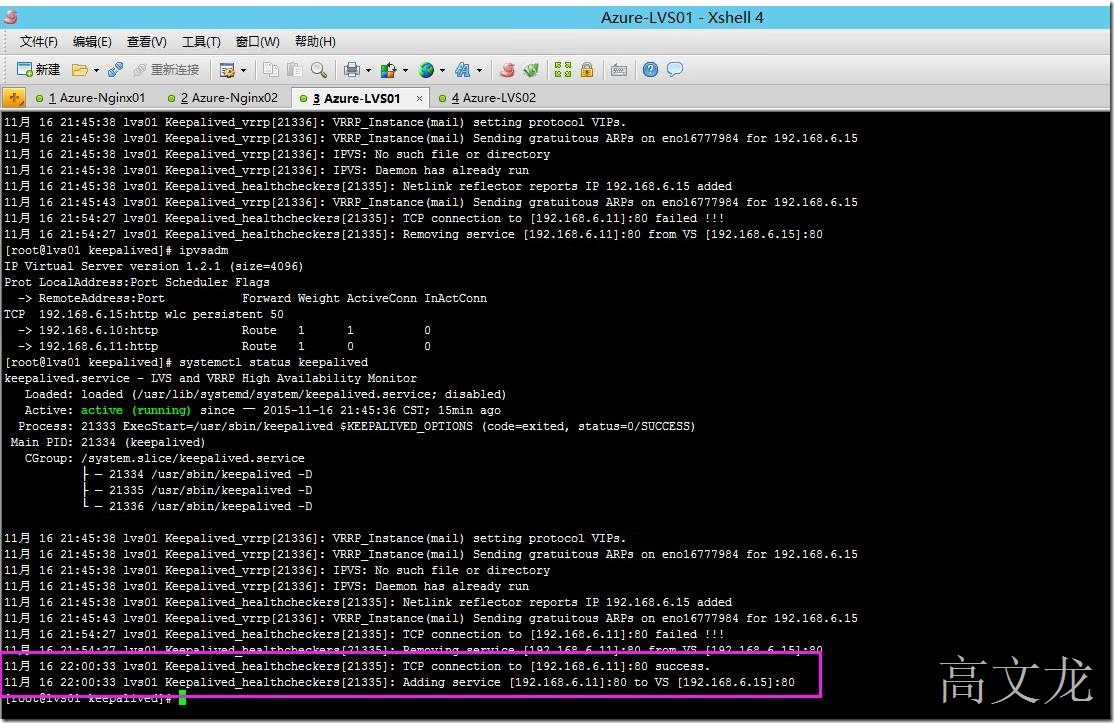

然后查看ipvsadm状态

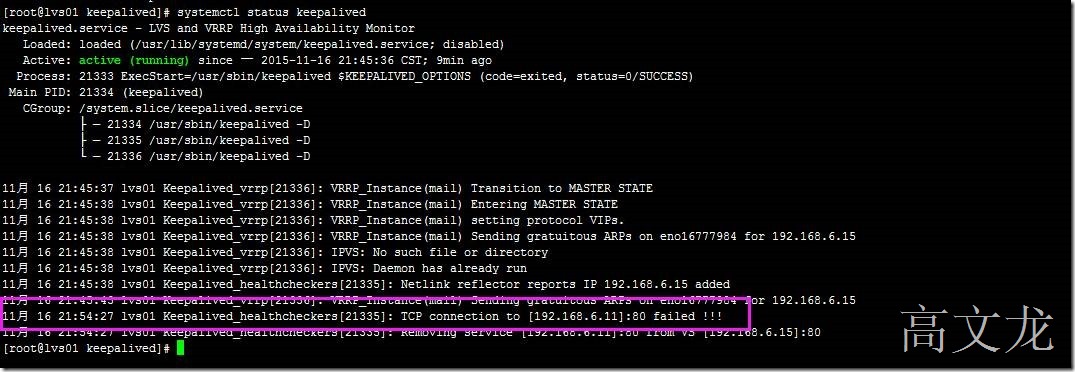

1	Systemctl status keepalived

然后我们继续使用vip进行访问

最后我们将nginx02的nginx服务启动，然后查看ipvsadm及keepalived状态

1	keepalived

最后我们再次尝试访问
