通过学习正点原子FPGA课程所整理的笔记One

一、相关简介

1.模拟电路与数字电路的区别

模拟电路：工作在模拟信号下的电子电路。

数字电路：工作在数字信号下的电子电路

模拟电路在时间和数量上的变化连续，而数字电路是离散的。

2.可编程逻辑器件（Programmable Logic Device）

（1）这是一种允许用户自行修改内部连接结构的集成电路（简称PLD）

PLD内部的电路结构可以通过写入编程数据来设置，写入PLD的编程数据还可以重写。

（2)CPLD与FPGA

本质差异：电路结构不同

CPLD：基于“乘积项”的与或逻辑阵列

FPGA：基于“查找表”的CLB阵列【可编程逻辑功能块（Configurable Logic Blocks）CLB是FPGA内的三个基本逻辑单元】

3.硬件描述语言（Haraware Description Language）

数字系统设计流程

逻辑设计（前端）——电路实现（后端）——系统验证

逻辑设计：

描述数字电路结构和功能的语言，HDL可以在不同层次对数字电路结构、功能和行为进行描述

电路实现：

HDL所描述的电路可以通过综合工具——门级电路网表——将其与某种工艺的基本逐一对应起来——通过布局布线工具——电路布线结构

常见的硬件描述语言 Verilog HDL 和 VHDL

Verilog设计方法在FPGA开发/IC设计具有主导地位

在FPGA设计中，还有原理图输入法

4.Verilog和C语言的区别

verilog作为硬件描述语言，编译下载到FPGA后，会生成电路，而且verilog是并行运行的。

c语言作为软件编程语言，编译到单片机后，是存储器的一组指令，单片机处理软件，通过取指、译码、执行，所以c语言是串行执行的。

Verilog与C语言的区别同样也是FPGA与单片机的区别，FPGA由于并行处理，处理速度非常快。

二、Verilog学习

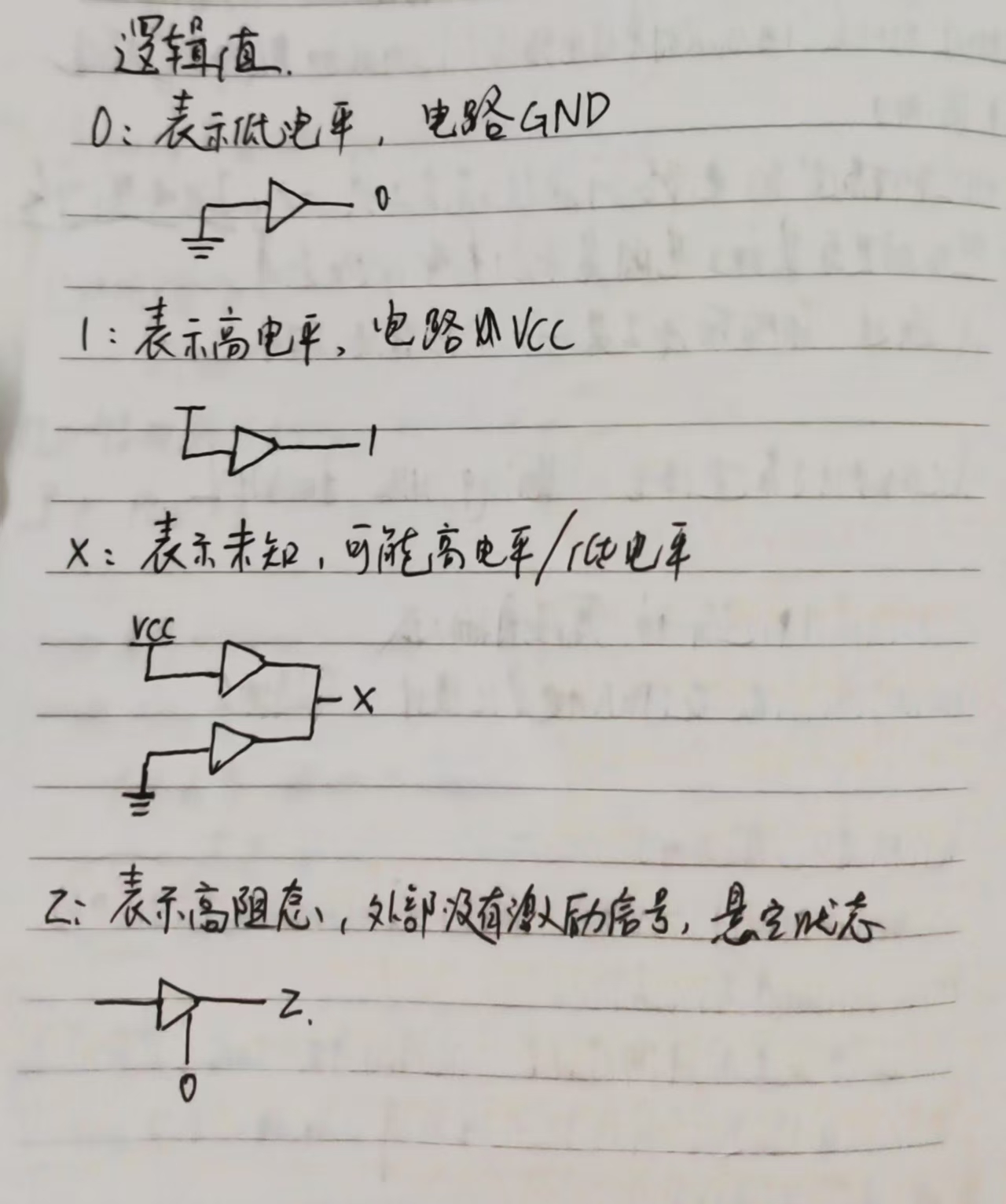

1.逻辑值

逻辑值类型：

0：表示低电平，对应电路中的GND（地），在数字逻辑中代表逻辑假或关闭状态。

1：表示高电平，对应电路中的VCC（电源电压），在数字逻辑中代表逻辑真或开启状态。

x：表示未知状态，可能是高电平或低电平，常见于未初始化信号或总线冲突情况。

z: 表示高阻态，外部没有激励信号，为悬空状态。

重点：
（1）实际电路只有0和1，x主要用于仿真验证
（2）组合逻辑和时序逻辑对这些值的处理不同

注意：

（1）初始化寄存器变量时应避免x状态
（2）测试平台可用x状态检测设计响应
（3）注意组合逻辑中可能产生x状态的情况

2.Verilog的数字进制：二进制b、八进制o、十进制d、十六进制h

一般为：b、d、h

二进制：

例如4'b0101，表示4位二进制0101 其中4'代表位宽

十进制：

例如4'd2代表4位十进制2

十六进制：

4'ha代表4位十六进制数字a(1010)

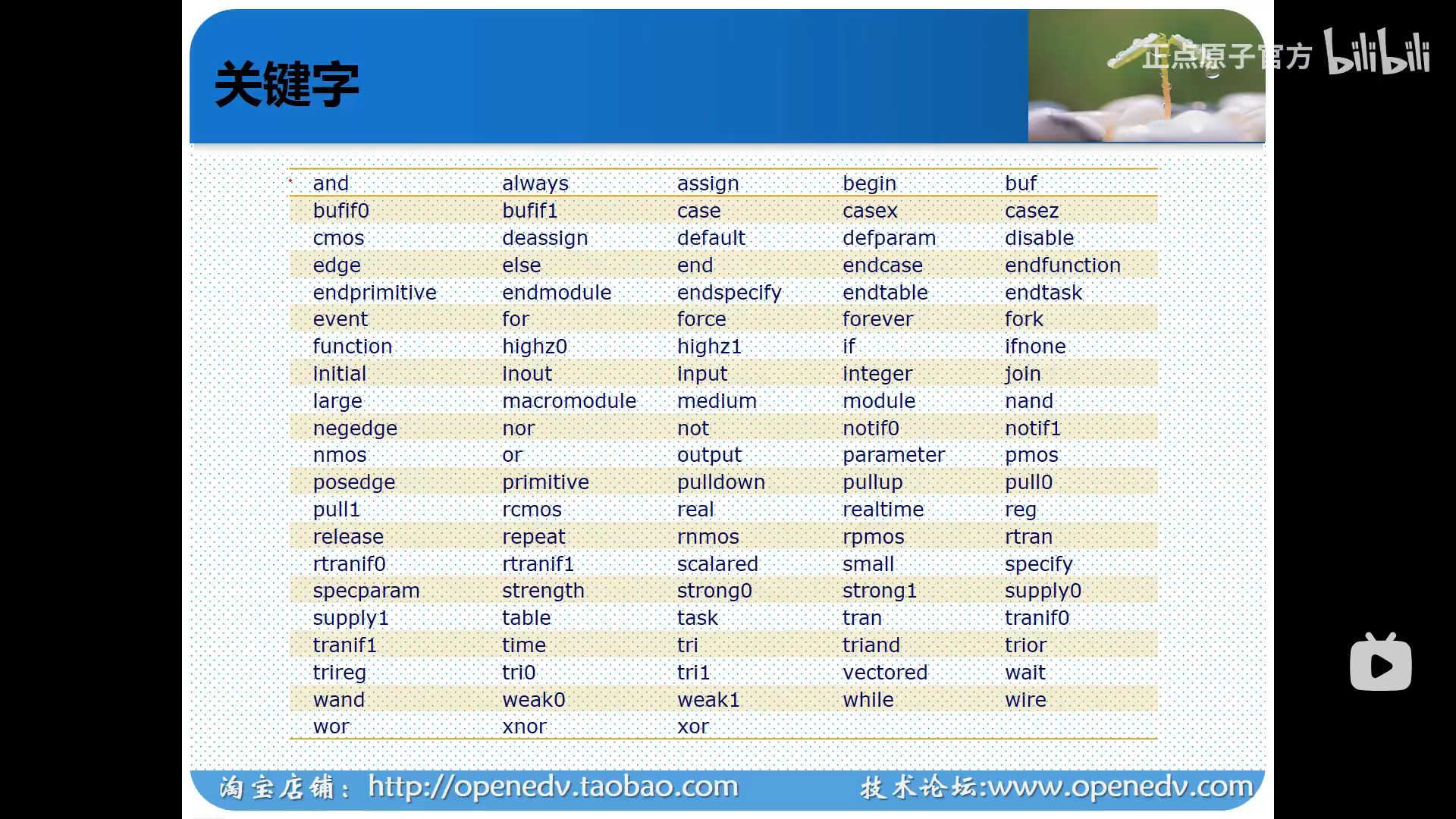

3.标识符（identifier）

用于定义模块名、端口名、信号（可用字母、数字、$符号和下划线组成）

注意：

（1）不建议大小写混合使用

（2）普通内部信号建议全部小写

4.数据类型

（1）Verilog中的三大数据类型：

寄存器数据类型	真正对数字电路起作用
线网数据类型	真正对数字电路起作用
参数数据类型

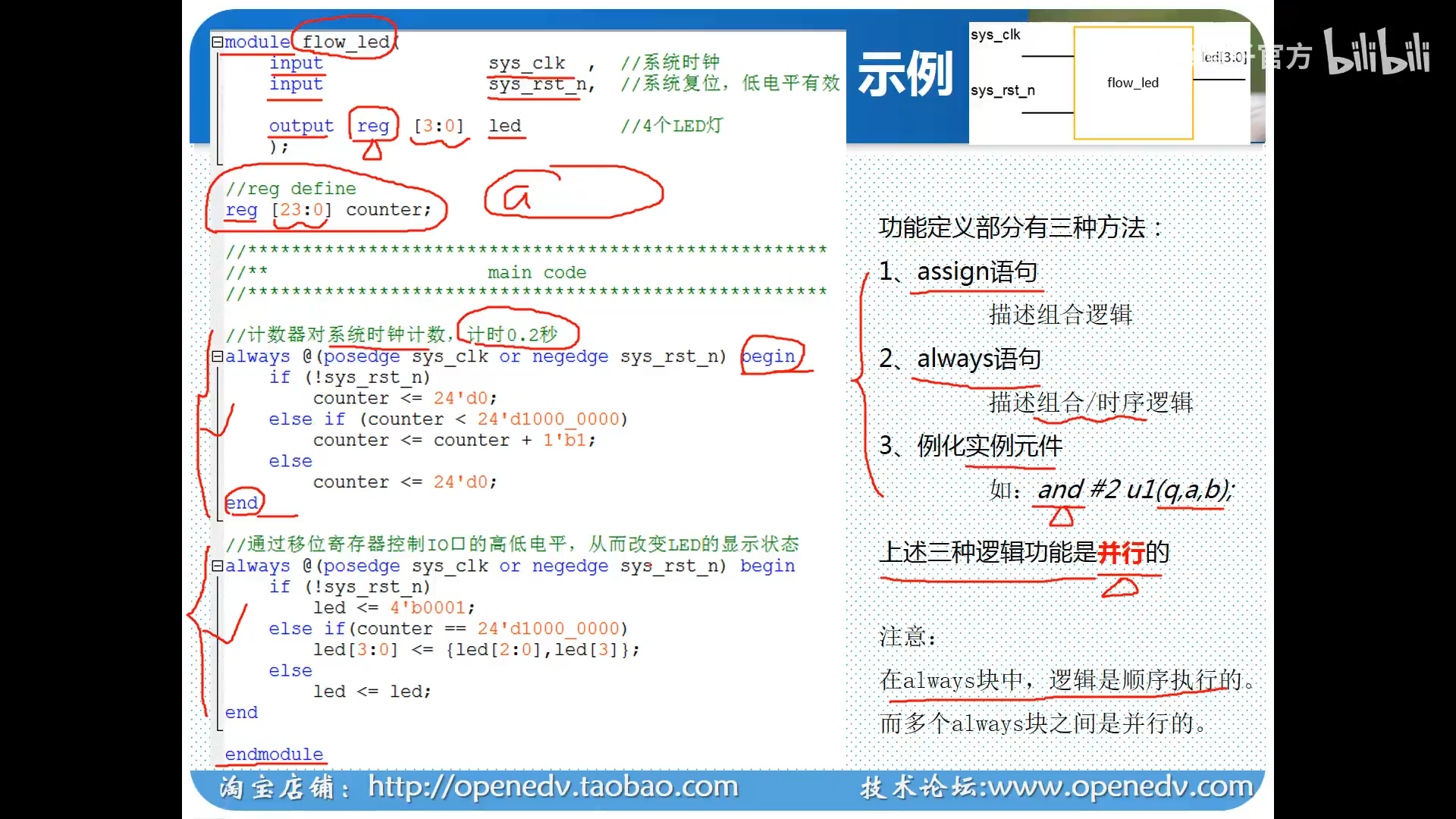

（2）寄存器数据类型：

寄存器：一个抽象的数据存储单元， 通过赋值语句来改变寄存器存储的值

关键字 reg ,默认初始值 为不定值x

reg类型的数据只能在always语句和initial语句中被赋值

//reg define

    reg [31:0]  delay_cnt;
//这里的[31:0]代表是一个32位的寄存器（从0到31为32位，高前低后）
    reg         key_reg;
//下面的reg没有进行赋值，默认位宽为1

注意：如果过程语句为

时序逻辑，即always语句带有时钟信号，则该寄存器变量应为触发器。

组合逻辑，即always语句不带有时钟信号，则该寄存器变量应为硬件连线。

特性	时序逻辑	组合逻辑
依赖信号	时钟边沿触发	输入立即变化响应
存储功能	是（触发器）	否
Verilog关键字	always @ (posedge clk)	*always @ ()或assign**
默认无驱动值	保持前状态	不适用

时序逻辑：用于设计寄存器、状态机、时序控制模块。
组合逻辑：用于设计算术逻辑单元（ALU）、多路选择器等。

（3）线网数据类型：

//wire define

    wire  key_flag;
//默认位宽为1

包括wire和tri型

常用为wire，表示单驱动信号

tri，用于多驱动信号（如总线冲突时表现为高阻态）

表示结构实体（例如门）之间的物理连线该变量不能存储值它的值是由驱动它的元件所决定的

驱动线网类型的变量元件有门、连接赋值语句、assign语句等

如果没有驱动元件连接到线网类型的变量上，则该变量为默认值高阻态 （z）

wire out;
assign out = sel ? a : b;   //多路选择器

（4）参数数据类型

为常量 Verilog HDL中用parameter定义常量

可以一次性定义多个参数需用逗号隔开

//parameter define 4.3'RGB LCD
    parameter H_SYNC = 11'd4    //行同步
    parameter H_BACK = 11'd2    //行显示后沿
    parameter H_DISP = 11'd480  //行有效数据
    parameter H_FRONT = 11'd2   //行显示前沿
    parameter H_TOTAL = 11'd525 //行扫描周期

参数数据类型用来定义状态机的状态、数据位宽、延迟大小等

采用标识符来代表一常量可增强程序的可读性和可维护性

在模块调用时，可采用参数传递来改变调用模块中已被定义的参数

（5）Verilog的运算符（注意优先级！）

和C语言一样Verilog有算术运算符、关系运算符、逻辑运算符、条件运算符、位运算符、移位运算符，但Verilog有特殊的拼接运算符

拼接运算符：{}

// {} define
    c = {a,b[3:0]}
//将a与b拼接起来，作为一个信号


//eg
    reg [3:0] a = 4'b1010;
    reg [3;0] b = 4'b1100;
    reg [7:0] c;
    assign c = {a,b};      //位拼接 c为8'b10101100
