Linux下ELF文件的基本结构

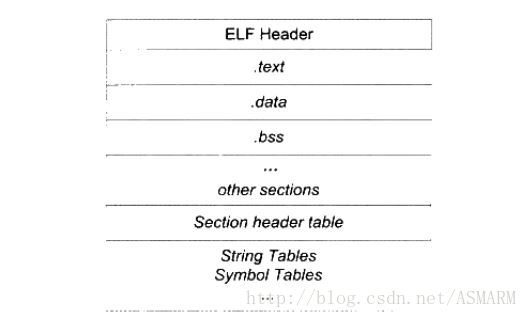

                                                                   图1：ELF文件的基本结构

Linux下ELF文件的基本格式如图1所示。

1：文件头（ELF Header）

         在ELF目标文件的头部是ELF文件头（ELF Header），在ELF文件头中包含的都是文件的基本属性，

         比如：文件版本号、目标机器CPU的型号、程序入口地址等。

2：段（ELF Section）

         紧接着ELF文件头的是ELF文件的主体部分，即ELF文件的段，在这些段中保存了源码被编译后形成

         代码和数据。比如：代码段（.text）中存放的是程序的指令代码；数据段（.data）中存放的程序的可

          读写数据；未初始化数据段（.bss）中存放的是程序中未初始化的全局变量及未初始化的静态局部变

          量。除了上述的三个段外，还有很多其它起辅助作用的段 。

3.段头表（Section header table）

        段头表是由ELF文件中每一个段所对应的用于描述相应段的相关信息的段头所组成的表。切记，ELF文

       件中每一个段都对应一个段头，有多少个段就有多少个段头。段头是一种数据结构，用于描述对应段的

       名称、长度、在文件中的偏移及读写权限等属性。

4. 辅助表

       比如：字符串表、符号表等用于辅助程序的链接、调试的表。
