vlan间路由和dhcp

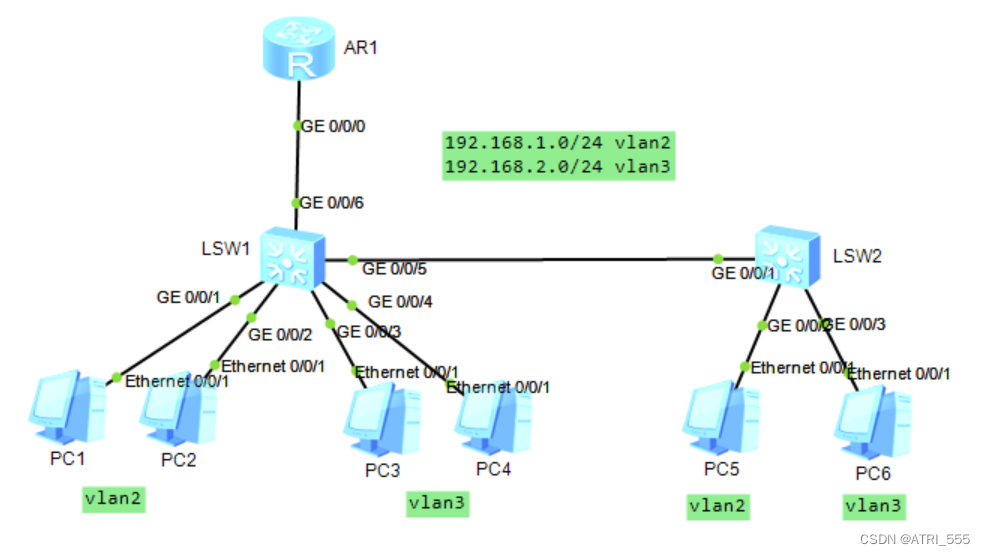

1. 实验拓扑
2. 实验目的

将PC1、PC2、PC5划分为vlan2，将PC3、PC4、PC6划分为vlan3，并实现全网可通，PC端能互相访问

     3.实验思路

1. 先将与PC1、PC2、PC5相连的交换机接口划分为vlan2，将与PC3、PC4、PC6相连的交换机接口划分为vlan3
2. 再将LSW1与LSW2相连的干道的两个接口(LSW1的GE0/0/5和LSW2的GE0/0/1)划分为trunk干道，并将LSW1与AR1相连的接口（LSW1的GE0/0/6）划分为trunk干道
3. 最后在AR1的GE0/0/0接口上创建GE0/0/0.1和GE0/0/0.2两个子接口，并将两个子接口定义其识别和管理的vlan分别为vlan2和vlan3，然后激活AR1上的DHCP服务，创建两个分别名为aaa和bbb的地址池塘，向vlan2和vlan3分别下发192.168.1.0/24网段和192.168.2.0/24网段的地址（GE0/0/0.1和GE0/0/0.2的IP地址分别为192.168.1.254/24和192.168.2.254/24，而且要激活子接口的ARP功能）
4. 实验过程

先将接口的vlan分配好

再划分trunk干道

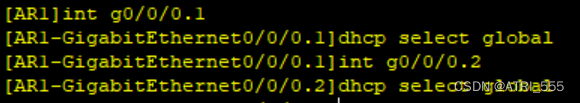

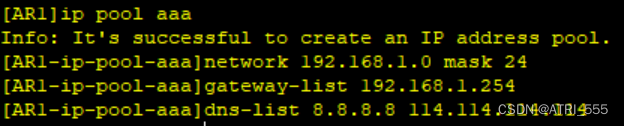

最后创建子接口，定义其识别和管理的vlan，激活子接口的ARP功能，然后激活AR1上的dhcp功能，创建地址池塘，宣告可分配地址范围、网关和dns服务器地址，最后在需要分配IP地址的接口上再次开启dhcp服务

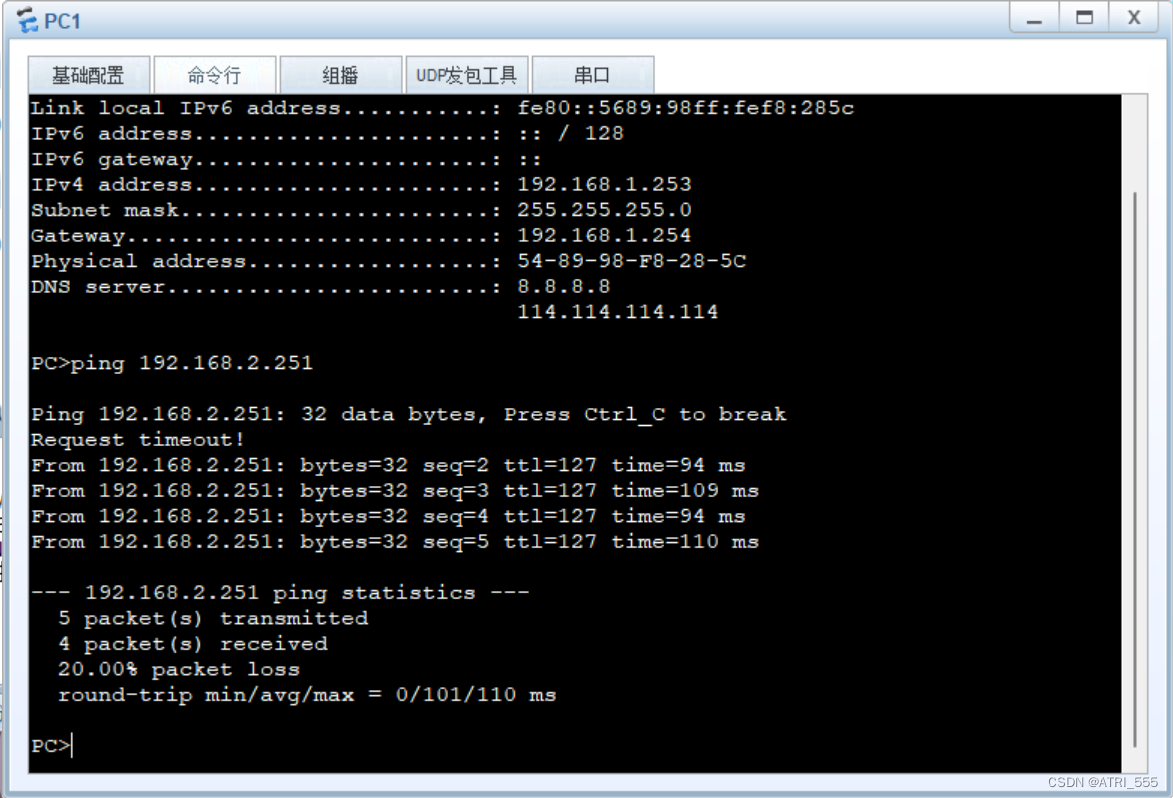

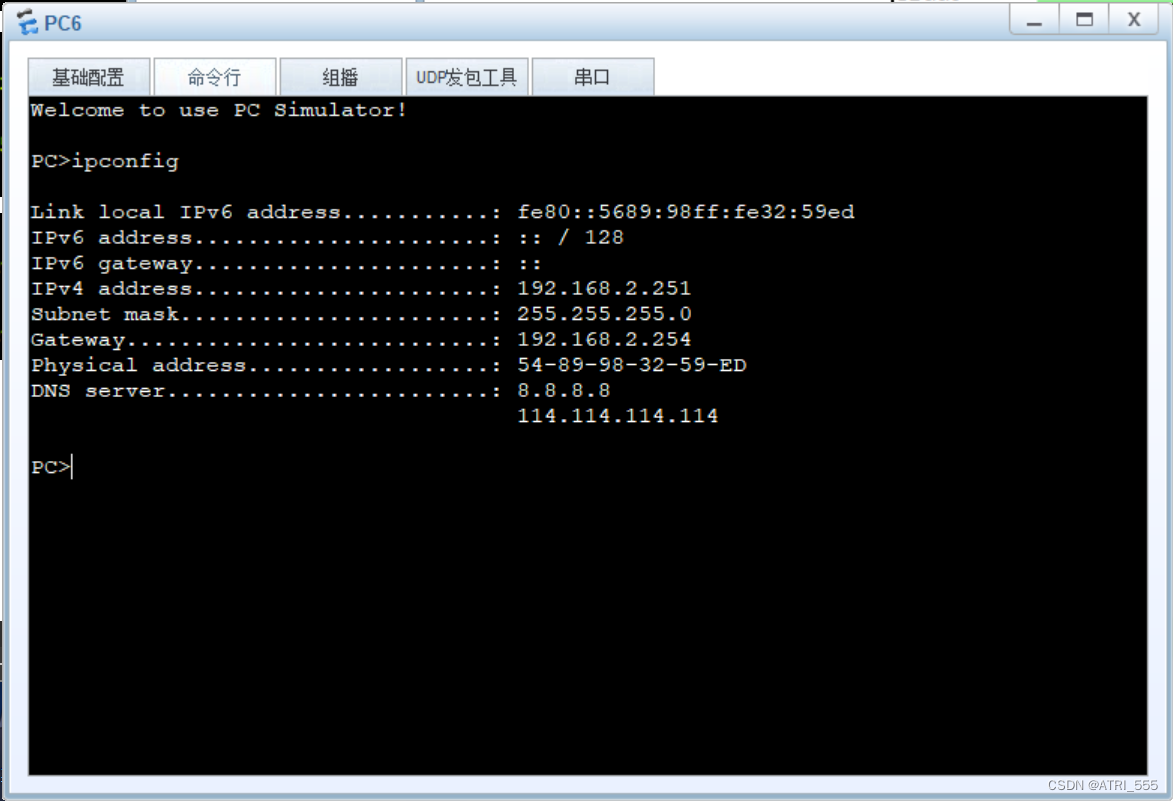

DHCP成功下发地址，vlan2和vlan3之间互通就完成了
