STM32F105、107RB使用外部晶振8M时配置外设时钟为72M

这篇博客介绍了如何在STM32F105芯片上,当使用外部8M晶振时,修改官方库文件以配置系统时钟达到72M,包括修改`stm32f10x.h`中的HSE_VALUE,调整`system_stm32f10x.c`中SetSysClockTo72()函数的寄存器设置,并通过RCC_GetClocksFreq()函数验证时钟频率。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

      转发:STM32F105RBT6使用外部晶振8M时配置外设时钟为36M_yunke120的博客-CSDN博客

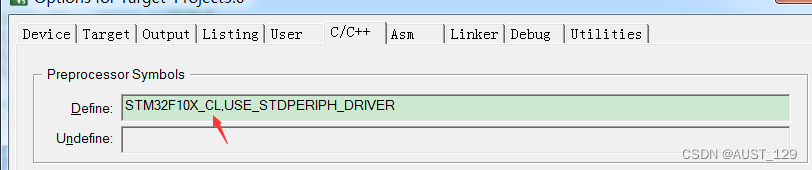

    STM32F105、107属于互联型芯片在stm官方库文件设置中默认外接晶振为25MHZ,如果改用8M晶振,则需要修改官方库文件中的时钟配置,并在工程中只包含startup_stm32f10x_cl.s

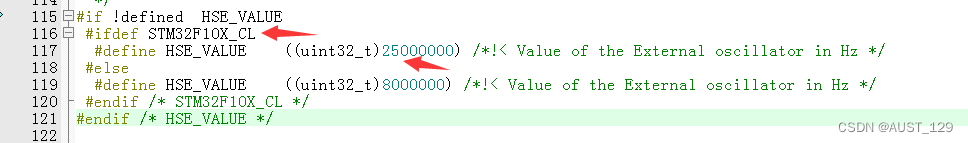

 1.在 "stm32f10x.h"中搜索HSE_VALUE,查看当前默认外部时钟晶振。

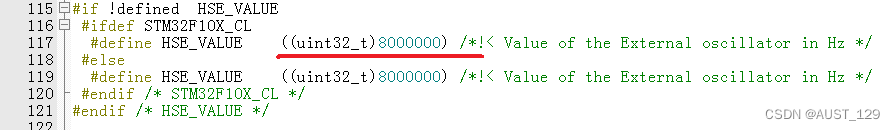

 将25MHZ修改为8MHZ

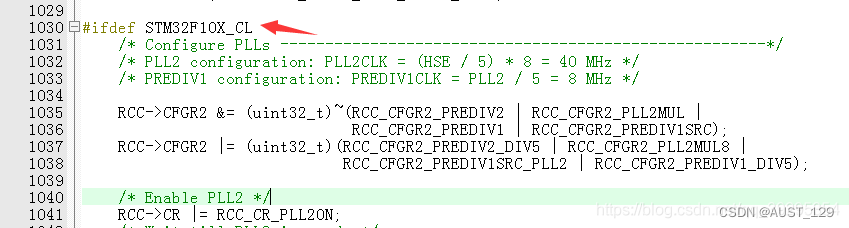

 2.在"system_stm32f10x.c"搜索SetSysClockTo72(),因为我们的目的是通过外部8M晶振来将系统时钟配置成72M,而官方是默认外接25MHZ晶振的所以还要修改寄存器(RCC_CFGR2)中PREDIV1,PREDIV2分频因子PLL2MUL倍频因子寄存器(RCC_CFGR)中的PLLMUL倍频系数主要操作函数SetSysClockTo72()里面的一些配置。

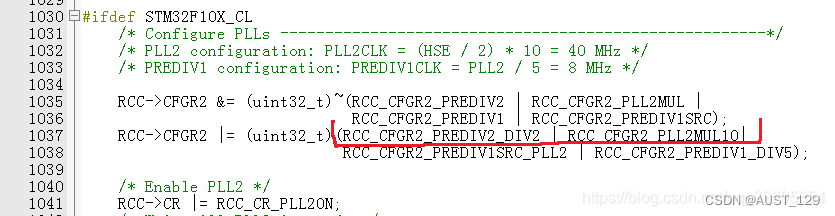

修改之后

 3.修改完毕,为了确认修改正确,可以调用函数RCC_GetClocksFreq()来查看时钟频率,函数调用之后会将时钟频率放到RCC_ClocksTypeDef结构体中。还可以将内部时钟通过MCO(PA8)输出供外部测量。

typedef struct
{
  uint32_t SYSCLK_Frequency;  /*!< SYSCLK频率 (如 72MHZ)*/
  uint32_t HCLK_Frequency;    /*!< HCLK 频率   (AHB 一般72MHZ) */
  uint32_t PCLK1_Frequency;   /*!< PCLK1频率   (APB1总线 一般36MHZ) */
  uint32_t PCLK2_Frequency;   /*!< PCLK2频率   (APB2总线 一般72MHZ) */
  uint32_t ADCCLK_Frequency;  /*!< ADCCLK频率  (ADC      一般14MHZ) */
}RCC_ClocksTypeDef;
