packet-tracer---troubleshoot-单臂路由

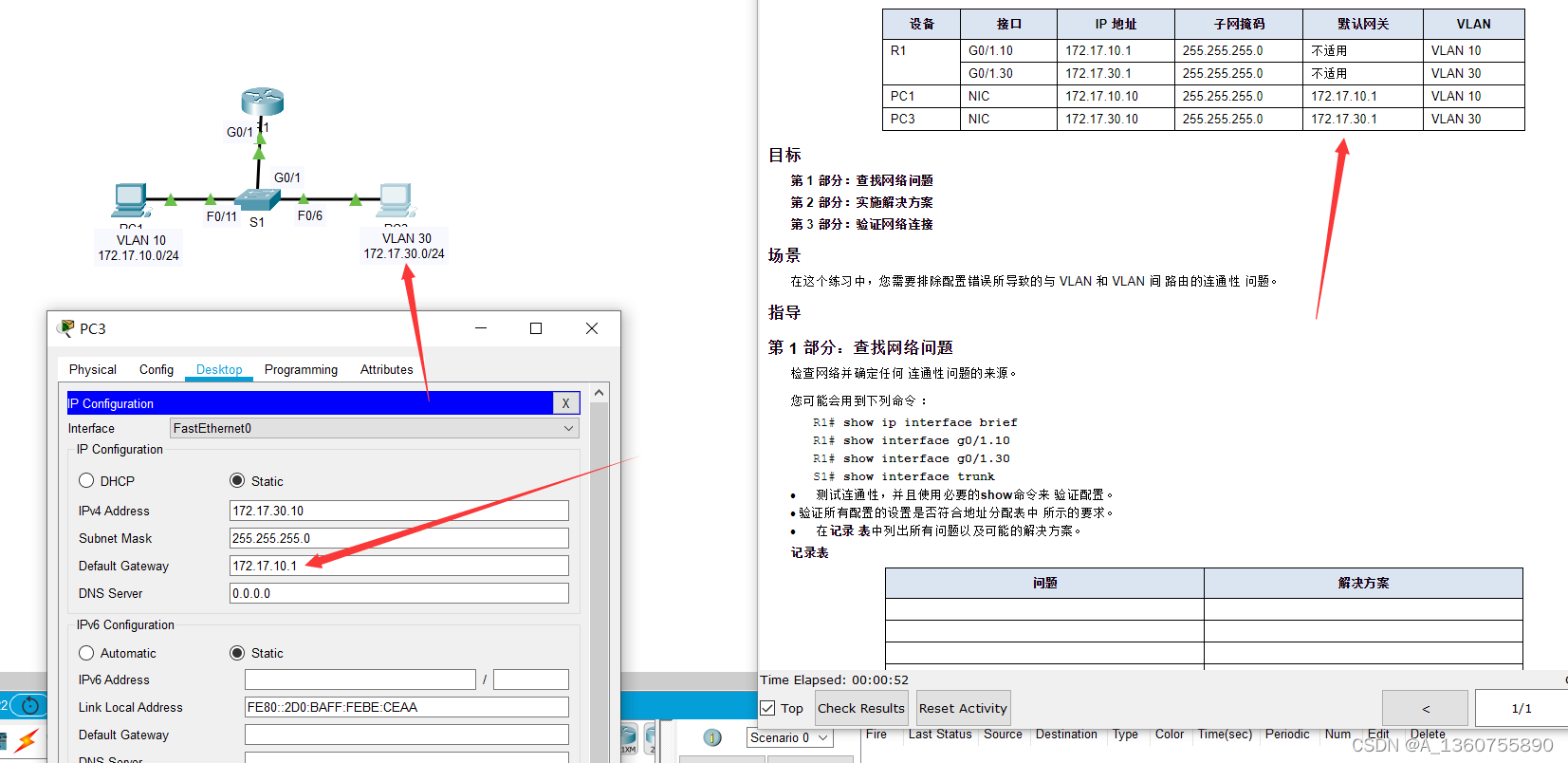

 这是第一个错误。

解决：手动改成172.17.30.1

在S1下操作

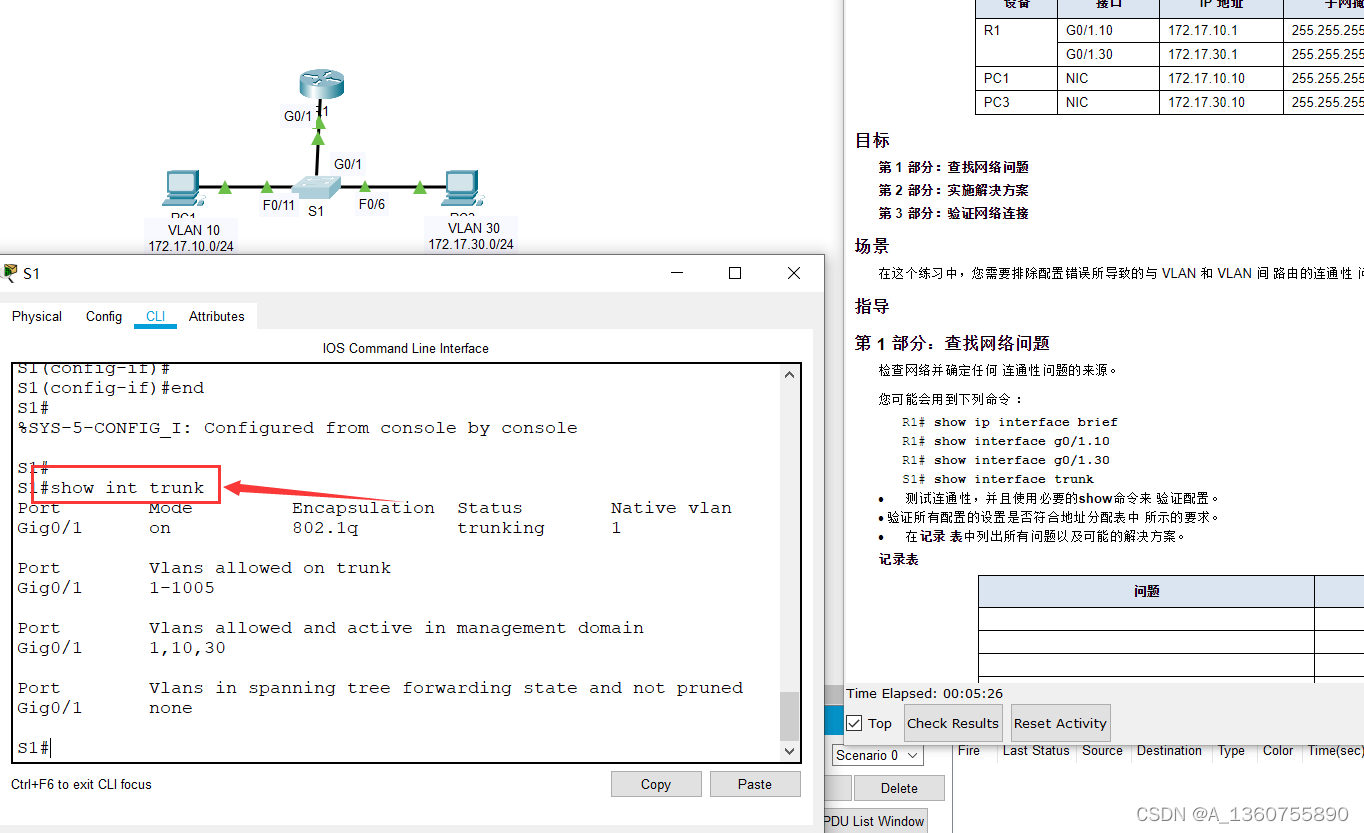

show int trunk = 查看 与中继相关信息的汇总

可以看出现在是没有信息的

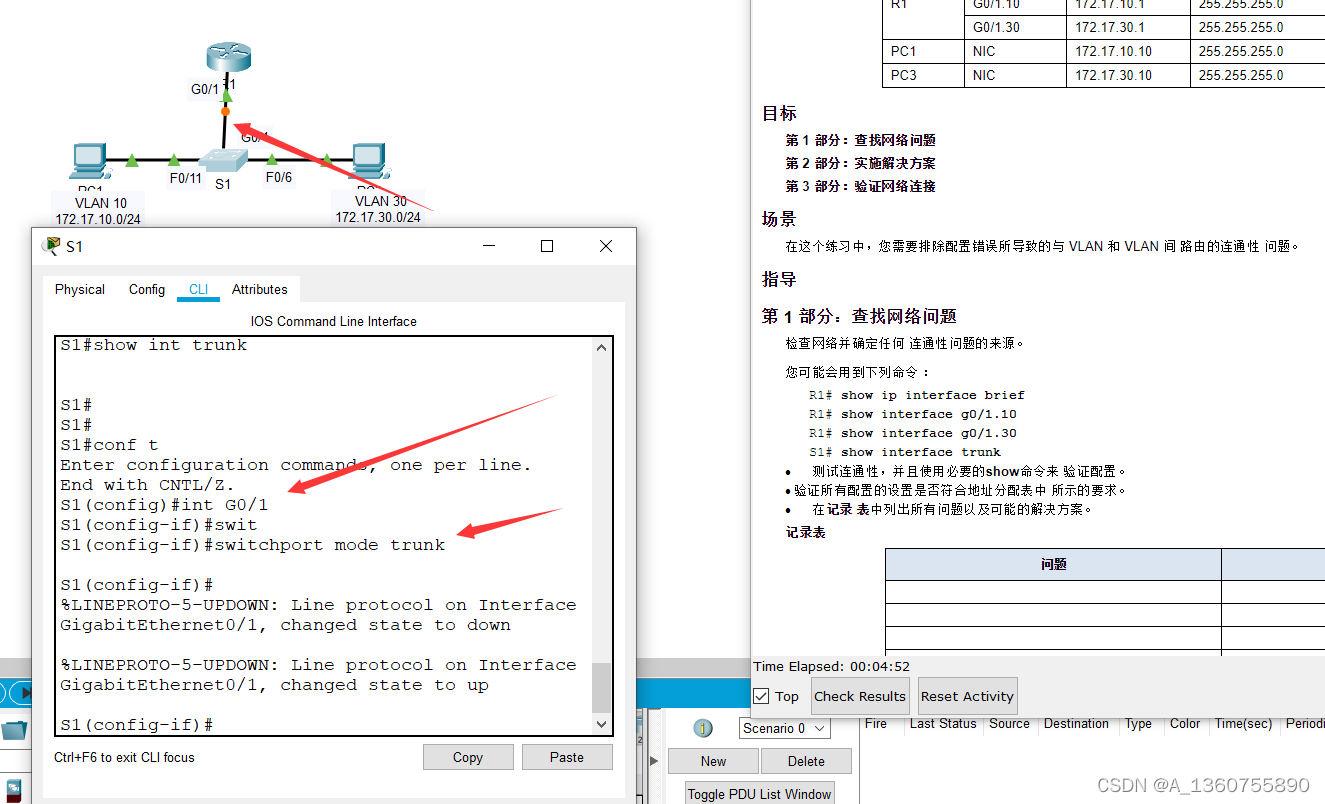

 进入全局模式-- 进入G0/1接口模式-- 设置为trunk模式

 第二个错误

再次查看，可以发现很多信息

在R1 下操作

show ip int brief = 查看当前设备上当前状态下所有接口的ip简单配置信息

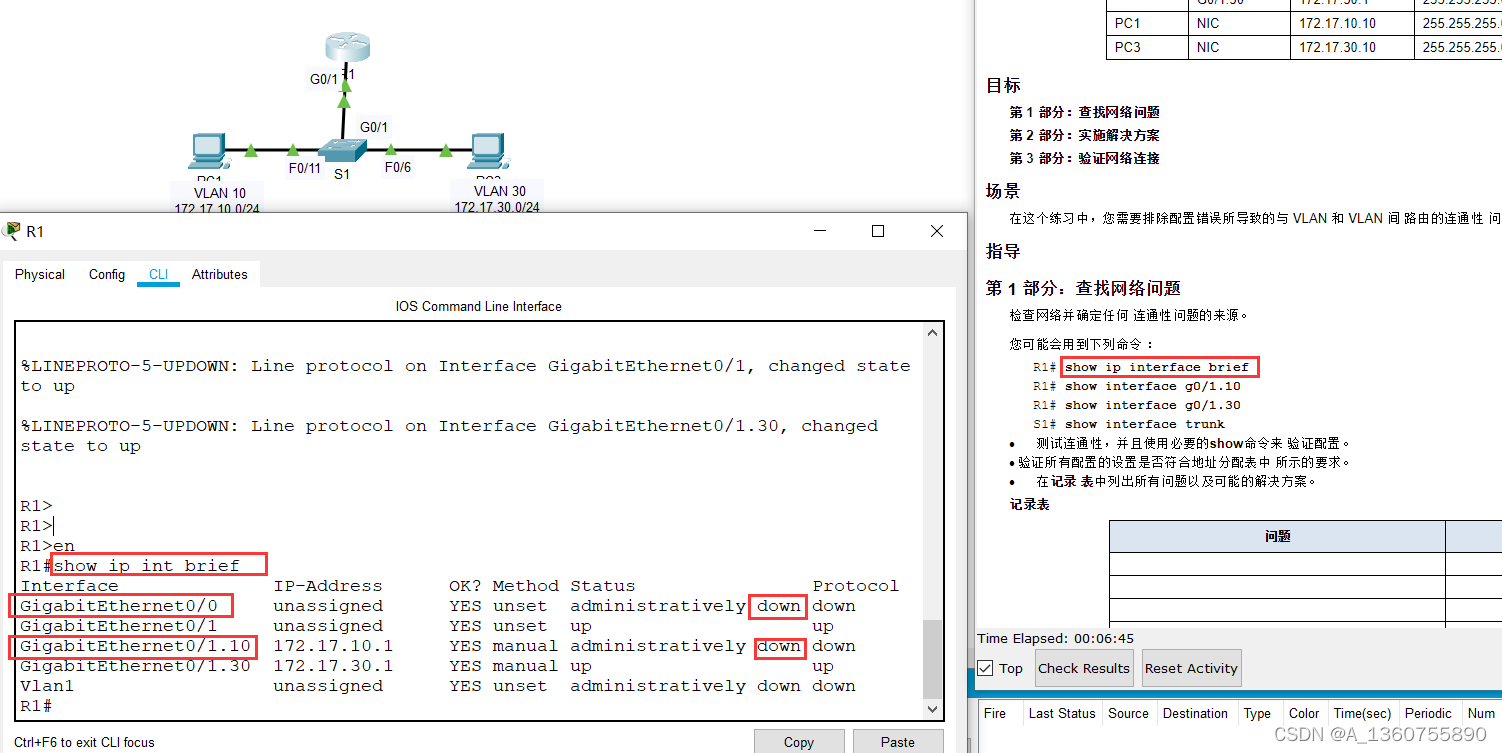

我们进入R1，特权模式下输入 show ip int  brief

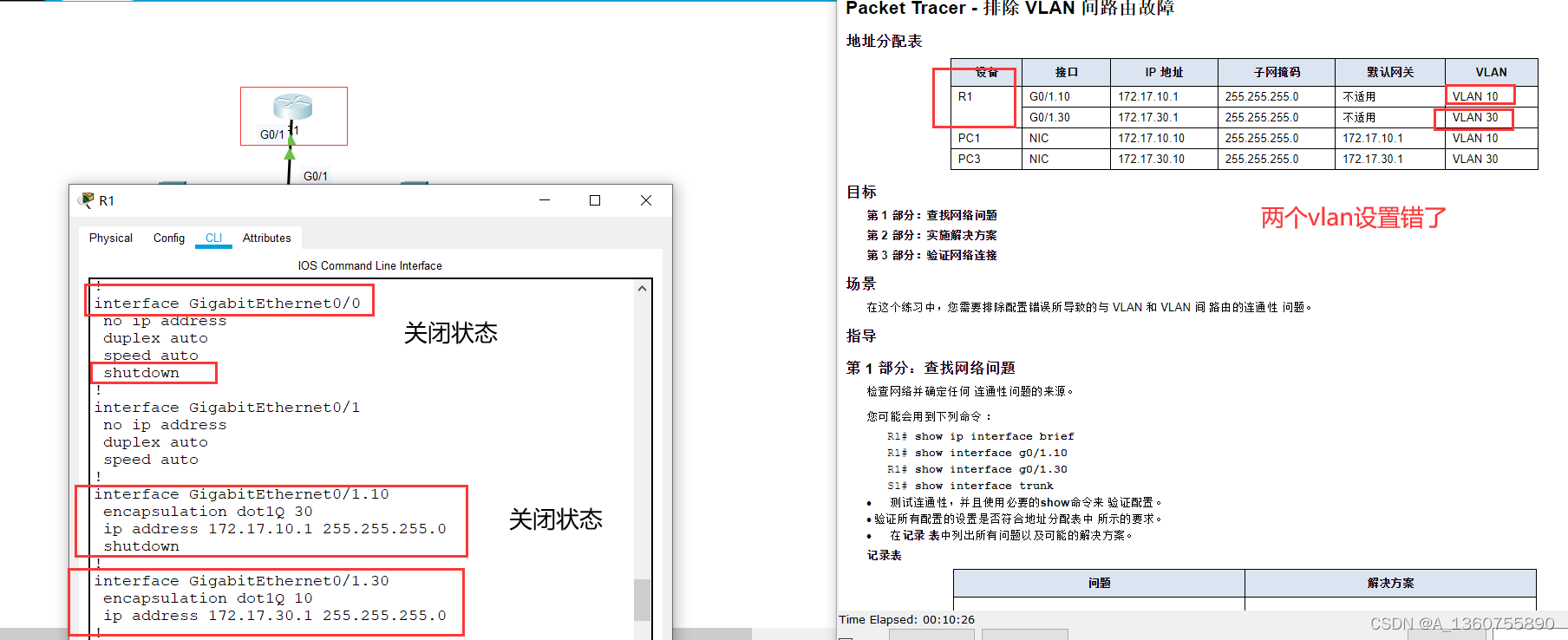

可以看出接口 G0/0、G0/1.0 是关闭的状态（第三个错误）

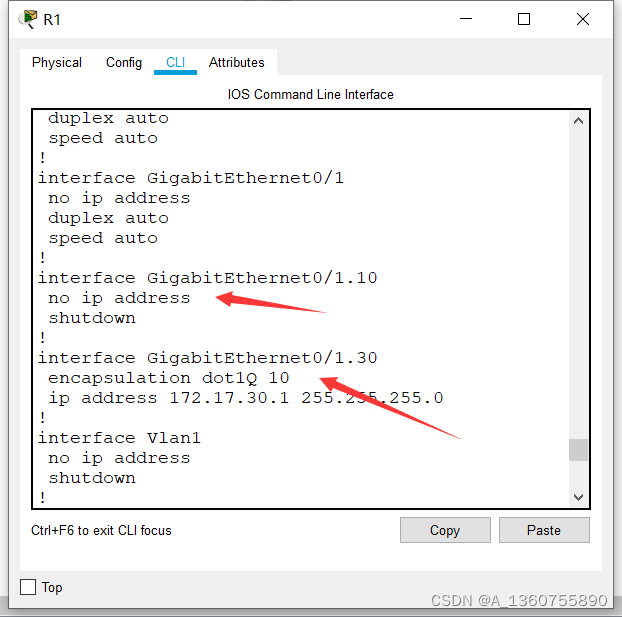

show run 模式查看 （如上图）

 第四个错误（vlan设置错误）

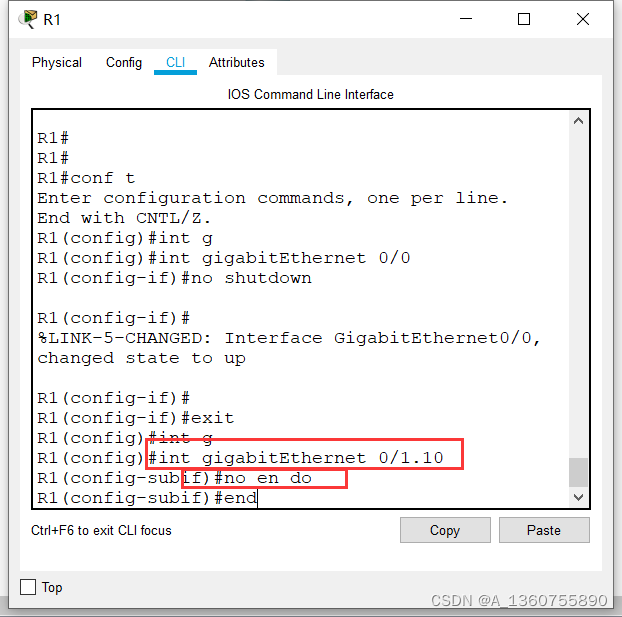

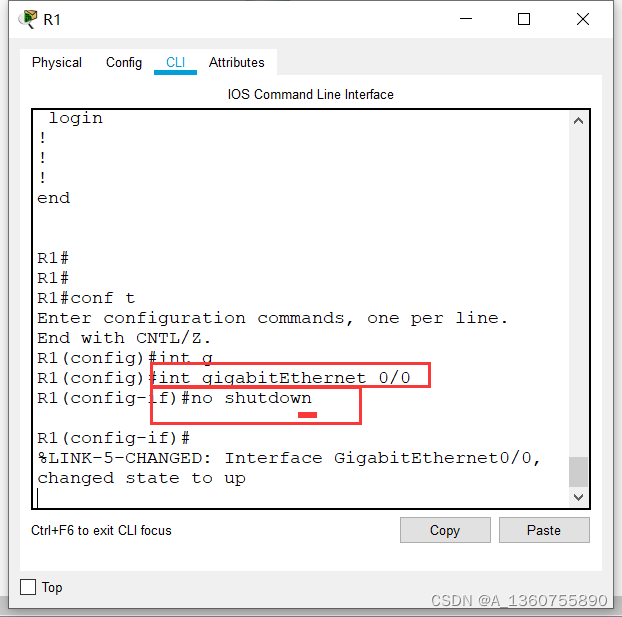

进入全局模式---进入接口G0/0，将接口开启

encapsulation dot1Q vlan =  encapsulation dot1q vlan-id命令_hopeneversleep的博客-CSDN博客_encapsulation-dot1q

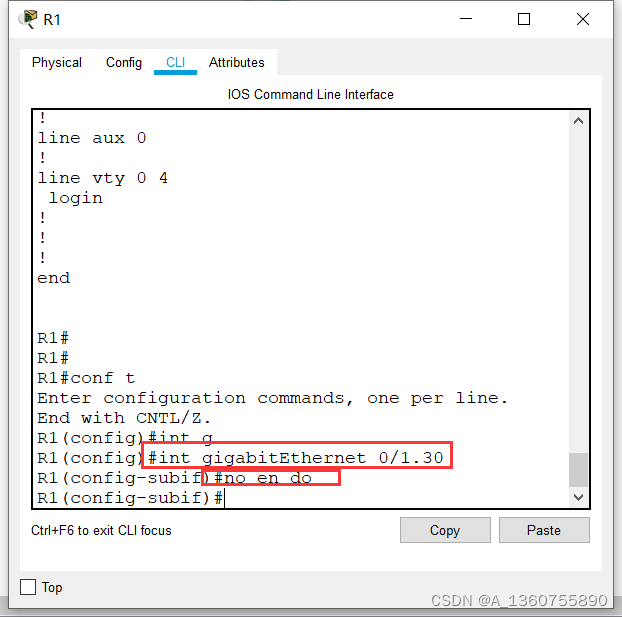

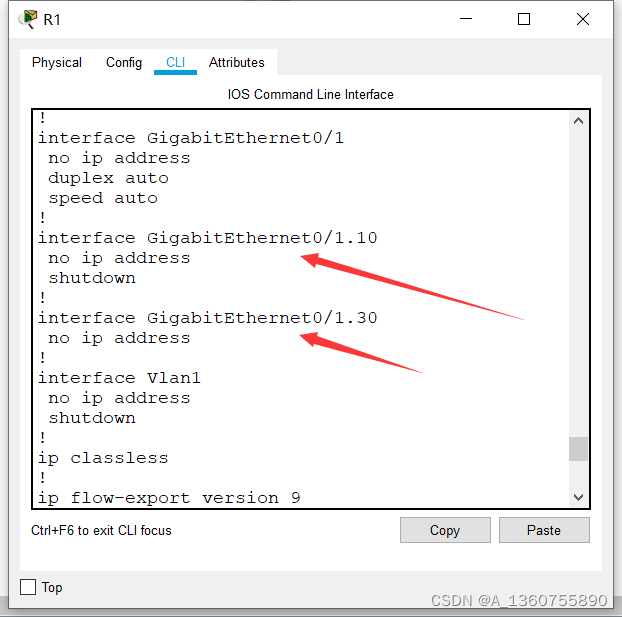

 进入接口G 0/1.10 - - 取消设置vlan（vlan设置错误） -- 回到特权模式 show run 查看

接口G0/1.30 也是同样设置

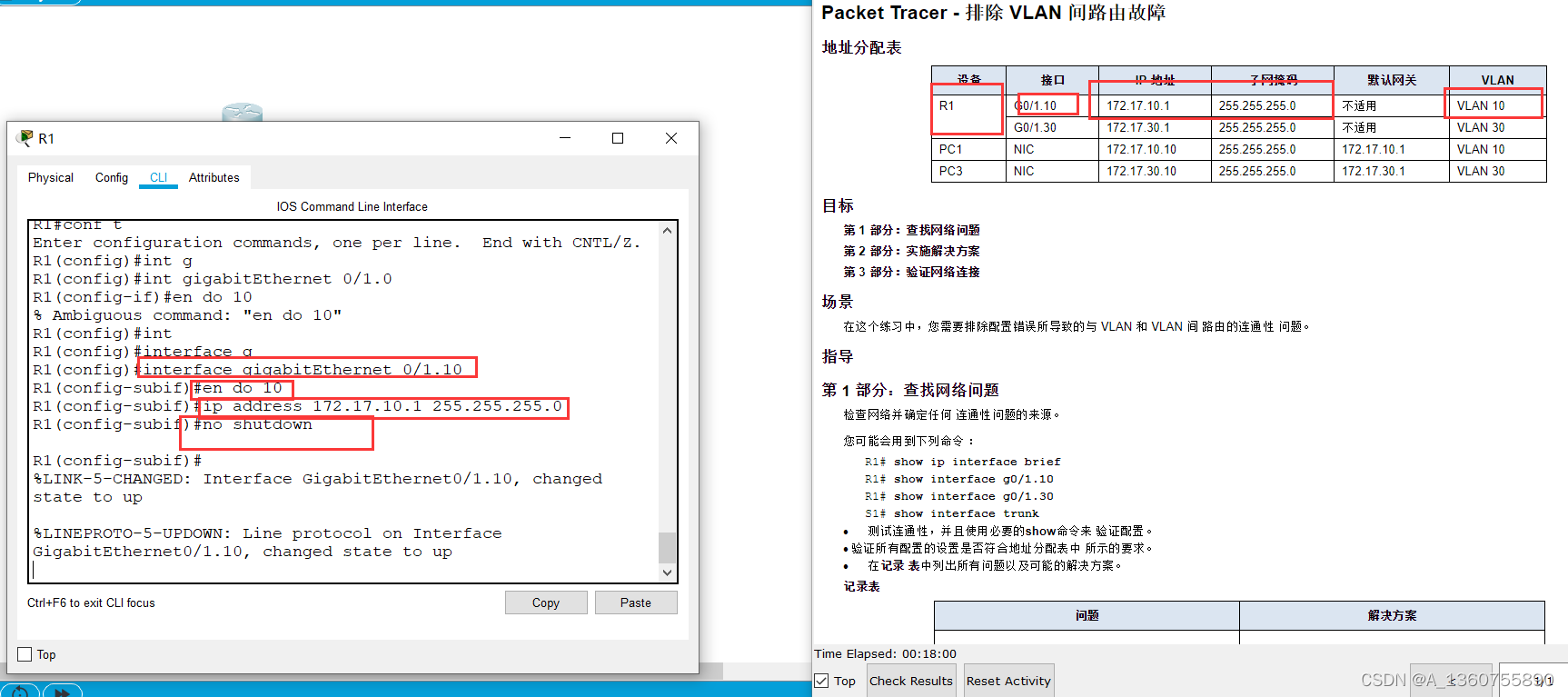

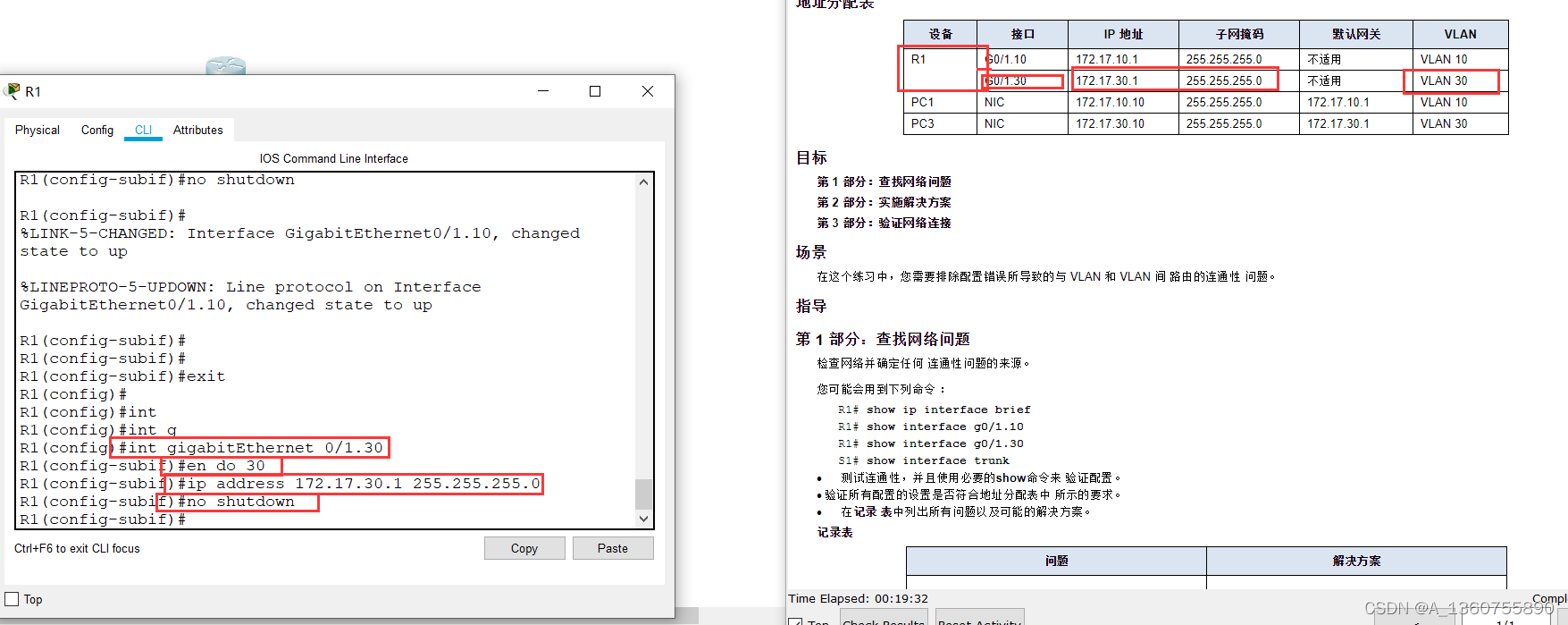

接下来就设置接口的 I P 和子网掩码 （两个接口同样的步骤）



记住一点 设置好 一定要 no shutdown  开启
