vlan间路由的三种方法：

（1）通过路由器的多个端口实现

（2）通过路由器的单个端口实现

（3）通过三层交换机实现

下面会介绍这三种方法的实现方式：

（1）通过路由器的多个端口实现

实验环境：

1、1台二层交换机，1台路由器和2台处于不同vlan的PC

2、vlan 10使用的网段为192.168.10.0/24，PC1处于vlan 10，IP为192.168.10.2/24，网关为192.168.10.1

3、vlan 20使用的网段为192.168.20.0/24，PC2处于vlan 20，IP为192.168.20.2/24，网关为192.168.20.1

4、第一台二层交换机的名字改为SW1，第一台路由器的名字改为R1

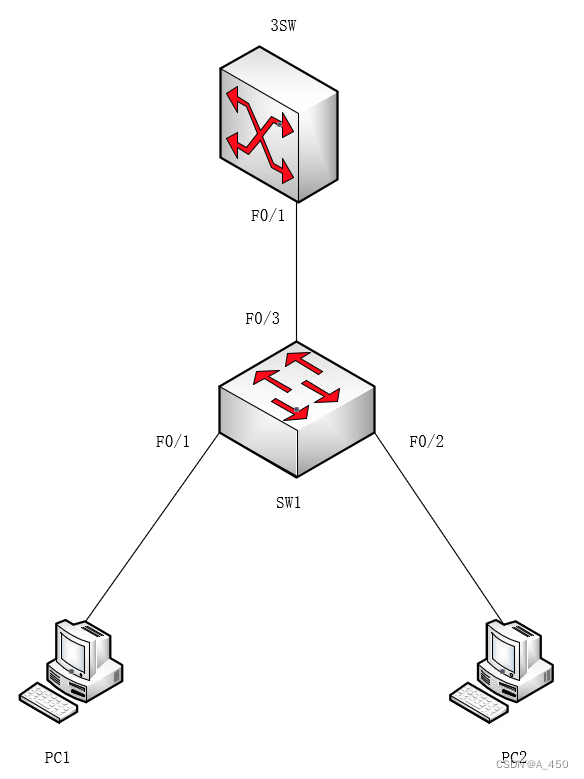

拓扑图如下：

SW1的配置如下：
enable	#进入特权模式
configure terminal    #进入配置模式
vlan 10	#创建vlan10
exit		#返回
vlan 20	#创建vlan20
exit		#返回
interface range fastEthernet 0/1 – 2	#配置f0/1~f0/2端口
switchport mode access	#将端口模式改为access
switchport access vlan 10	#将端口分配给vlan10
exit		#退出配置f0/1~f0/2端口
interface range fastEthernet 0/3 – 4	#配置f0/3~f0/4端口
switchport mode access	#将端口模式改为access
switchport access vlan 20	#将端口分配给vlan20
exit		#退出配置f0/3~f0/4端口

R1的配置如下：
enable	#进入特权模式
configure terminal	#进入配置模式
interface fastEthernet 0/0	#配置f0/0端口
no shutdown		#开启f0/0端口
ip add 192.168.10.1 255.255.255.0	#设置IP
exit		#退出配置f0/0端口
interface fastEthernet 0/1	#配置f0/1端口
no shutdown		#开启f0/1端口
ip add 192.168.20.1 255.255.255.0	#设置IP
exit		#退出配置f0/1端口

（2）通过路由器的单个端口实现，即单臂路由

实验环境：

1、1台二层交换机，1台路由器和2台处于不同vlan的PC

2、vlan 10使用的网段为192.168.10.0/24，PC1处于vlan 10，IP为192.168.10.2/24，网关为192.168.10.1

3、vlan 20使用的网段为192.168.20.0/24，PC2处于vlan 20，IP为192.168.20.2/24，网关为192.168.20.1

4、第一台二层交换机的名字改为SW1，第一台路由器的名字改为R1

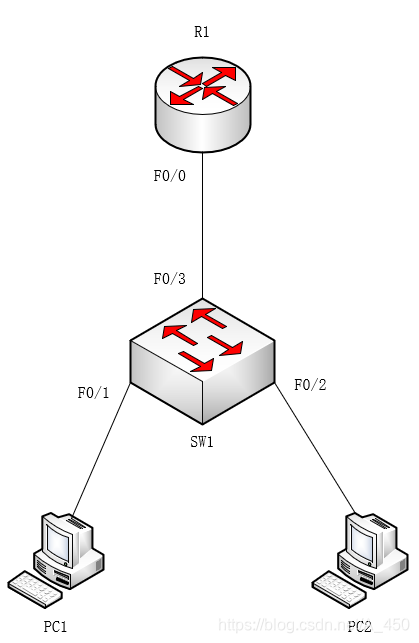

拓扑图如下：

SW1的配置如下：
enable	#进入特权模式
configure terminal    #进入配置模式
vlan 10	#创建vlan10
exit		#返回
vlan 20	#创建vlan20
exit		#返回
interface fastEthernet 0/1	#配置f0/1端口
switchport mode access	#将端口模式改为access
switchport access vlan 10	#将端口分配给vlan10
exit		#退出配置f0/1端口
interface fastEthernet 0/2	#配置f0/2端口
switchport mode access	#将端口模式改为access
switchport access vlan 20	#将端口分配给vlan20
exit		#退出配置f0/2端口
interface fastEthernet 0/3	#配置f0/3端口
switchport mode trunk		#将端口模式改为trunk
switchport trunk allowed vlan all 	#允许所有vlan从trunk口通过
exit		#退出配置f0/3端口

R1的配置如下：
enable	#进入特权模式
configure terminal    #进入配置模式
interface fastEthernet 0/0	#配置f0/0端口
no shutdown		#开启f0/0端口
exit		#退出配置f0/0端口
interface fastEthernet 0/0.10	#创建.10子端口
encapsulation dot1q 10	#为这个端口配置802.1Q协议，最后面的10是vlan号
ip add 192.168.10.1 255.255.255.0	#设置IP
exit		退出配置.10子端口
interface fastEthernet 0/0.20	#创建.20子端口
encapsulation dot1q 20		#为这个端口配置802.1Q协议，最后面的20是vlan号
ip add 192.168.20.1 255.255.255.0	#设置IP
exit		#退出配置.20子端口

（3）通过三层交换机实现

实验环境：

1、1台二层交换机，1台三层交换机和2台处于不同vlan的PC

2、vlan 10使用的网段为192.168.10.0/24，PC1处于vlan 10，IP为192.168.10.2/24，网关为192.168.10.1

3、vlan 20使用的网段为192.168.20.0/24，PC2处于vlan 20，IP为192.168.20.2/24，网关为192.168.20.1

4、第一台二层交换机的名字改为SW1，第一台三层交换机的名字改为3SW

拓扑图如下：

SW1的配置如下：
enable	#进入特权模式
configure terminal    #进入配置模式
vlan 10	#创建vlan10
exit		#返回
vlan 20	#创建vlan20
exit		#返回
interface fastEthernet 0/1	#配置f0/1端口
switchport mode access	#将端口模式改为access
switchport access vlan 10	#将端口分配给vlan10
exit		#退出配置f0/1端口
interface fastEthernet 0/2	#配置f0/2端口
switchport mode access	#将端口模式改为access
switchport access vlan 20	#将端口分配给vlan10
exit		#退出配置f0/2端口
interface fastEthernet 0/3	#配置f0/3端口
switchport mode trunk		#将端口模式改为trunk
switchport trunk allowed vlan all		#允许所有vlan从trunk口通过
exit		#退出配置f0/3端口

3SW的配置如下：
enable	#进入特权模式
configure terminal    #进入配置模式
vlan 10	#创建vlan10
exit		#返回
vlan 20	#创建vlan20
exit		#返回
interface vlan 10	#配置vlan10
ip add 192.168.10.1 255.255.255.0	#设置IP
exit	#退出配置vlan10
interface vlan 20	#配置vlan20
ip add 192.168.20.1 255.255.255.0	#设置IP
exit	#退出配置vlan20
interface fastEthernet 0/1	#配置f0/1端口
switchport trunk encapsulation dot1q	#二层端口封装802.1q协议
switchport mode trunk		#将端口模式改为trunk
switchport trunk allowed vlan all		#允许所有vlan从trunk口通过
exit		#退出配置f0/1端口
ip routing	#启用IP路由功能
