第十一章 路由器单臂路由配置

实验目标

掌握单臂路由器配置方法；
通过单臂路由器实现不同 VLAN 之间互相通信；

实验背景

        某企业有两个主要部门， 技术部和销售部， 分处于不同的办公室， 为了安全和便于管理对两个部门的主机进行了 VLAN 的划分，技术部和销售部分处于不同的 VLAN 。现由于业务的需求需要销售部和技术部的主机能够相互访问， 获得相应的资源， 两个部门的交换机通过一台路由器进行了连接。
技术原理
        单臂路由：是为实现 VLAN 间通信的三层网络设备路由器，它只需要一个以太网，通过创建子接口可以承担所有 VLAN 的网关，而在不同的 VLAN 间转发数据。

实验步骤

        新建 packer tracer 拓扑图
        当交换机设置两个 Vlan 时，逻辑上已经成为两个网络，广播被隔离了。两个 Vlan 的网络要通信， 必须通过路由器， 如果接入路由器的一个物理端口， 则必须有两个子接口分别与两个 Vlan 对应，同时还要求与路由器相连的交换机的端口 fa 0/1 要设置为 trunk ，因为这个接口要通过两个 Vlan 的数据包。
        检查设置情况，应该能够正确的看到 Vlan 和 Trunk 信息。
        计算机的网关分别指向路由器的子接口。
        配置子接口，开启路由器物理接口。
        默认封装 dot1q 协议。
        配置路由器子接口 IP 地址。

实验设备

        PC 2 台； Router_2811 1 台； Switch_2960 1 台

实践：

设置实验拓扑图

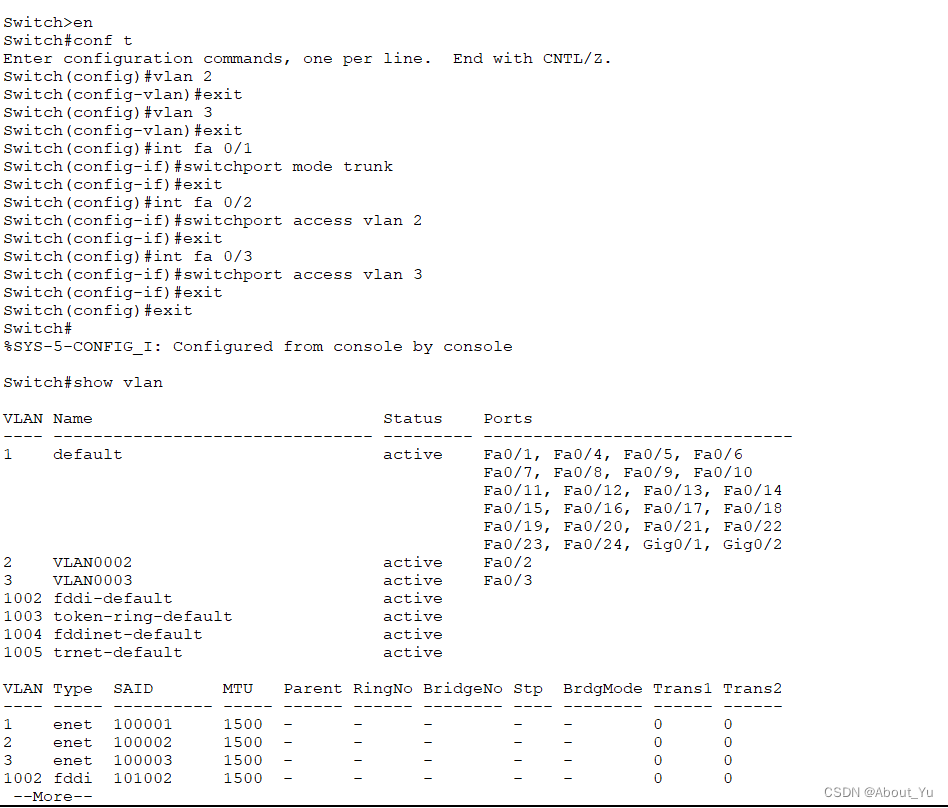

配置二层交换机，设置两个vlan,并分别划分

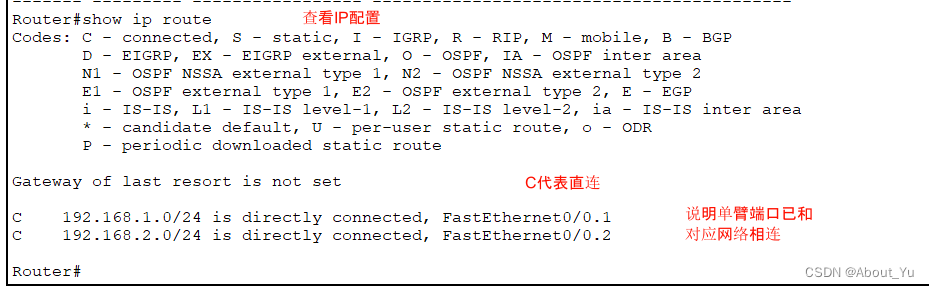

配置三层交换机，设置单臂路由，设置各个vlan的IP地址，submark，并显示配置

测试：
