浅谈消防应急照明疏散系统应用在综合建筑中

叶根胜

安科瑞电气股份有限公司 上海嘉定 201801

【摘要】:大型综合建筑、高层建筑的大型化、高层化、复杂化和多功能化,为消防应急散指示逃生提出了一个新的课题。本文针对这一问题展开讨论,并介绍智能消防应急疏散系统的组成设计及应用。

【关键词】:智能疏散系统;应用;设计

0引言

随着国民经济的发展和人民生活水平的提高各类新、奇、特建筑不断增多,大型综合建筑、高层建筑作为一种普通的公共聚集场所，具有人员密集疏散路径繁多等特点;这类大型综合建筑、高层建筑发生火灾时很少有人知道准确的逃生路线,并在逃生时避开起火点。如何保障人员能够快速、准确的疏散,对我们消防管理部门以及建筑设计人员提出了新的“要求”。智能消防应急疏散系统的应用和设计可有效指示出最佳逃生路线并且快速准确的指引我们离开火灾现场，大大减少人员伤亡和财产损失。

1两种消防应急疏散系统的区别

1.1传统散灯具的盲区

传统疏散灯具指的是非智能(非集中控制)型消防应急灯具,非集中控制型消防应急灯具在应用过程中存在着很多的弊端。例如,应急灯具不能按发生火灾的实际情况改变疏散方向，原设定的疏散方向很有可能指向起火区域;应急灯具不具备故障报警功能，常情况下灯具发生光源、电池充电等故障时,管理人员不能及时发现，一旦火灾发生故障的灯具起不到疏散的作用。

1.2智能消防应急疏散系统的优势

(1)智能消防应急疏散系统可与火灾自动报警系统联动探测火灾,根据探测到的火灾源,智能消防应急疏散系统可以自动计算出最佳逃生路径,并指示智能消防应急灯具改变疏散方向。

(2)智能消防应急散系统可根据计算出的逃生路径方向控制灯具进行频闪,形成的疏散光流在有烟雾的环境里也可以清晰的指示疏散方向安全出口灯具还可发出语音播报“这里是安全出口”。

(3)智能消防应急系统还具自动系统工作状态的功能,如果应急设备发生故障,消防应急控制器能够发出声光报警,及时通知管理人员进行维护。智能消防应急疏散系统自动化程度高,在日常维护管理中可以自动每月每年对电池进行充放电管理使智能消防应急疏散系统始保持在正常工作状态。

2.智能消防应急疏散系统的组成及功能

智能消防应急疏散系统有集中电源型(如图1)自带电源型(如图2)两种供电方式。自带电源型智能消防应急疏散系统由应急照明控制器应急照明配电箱、消防应急灯具组成。集中电源型智能消防应急疏散系统由应急照明控制器、应急照明集中电源应急照明分配电装置、消防应急灯具组成[1]

图2自带电源型消防应急疏散系统

2.1消防应急照明控制器

对系统各个应急设备进行巡检并作记录,如应急设备发生故障,控制器发出声光报警,指示出故障类型、故障地点。火灾状态下,能够根据火灾自动报警系统探测出的火灾区域自动计算出疏散路径指示灯具调整方向。在日常运行中每月和每年都进行一次应急自检,以检测系统进入应急状态时能否正常工作。

2.2应急照明中电源

消防应急照明集中电源为集中电源型智能消防应急疏散系统的灯具提供电源和备用电源系统在应急工作中由集中电源内的电池提供备用电源进行应急工作。应急照明集中电源接受控制器的应急命令并上传自身的工作状态。

2.3消防应急照明分配电装置

消防应急照明分配电装置负责对系统中的应急灯具和通讯回路进行分配供电，使不同区域、不同防火分区内的回路互不干扰。消防应急照明分配电装置接受控制器的应急命令并上传自身的工作状态。

2.4消防应急照明配电箱

消防应急照明配电箱为自带电源型智能消防应急疏散系统的灯具提供电源,有常用回路备用回路两路供电。两回路之间随时保证至少一路供电。消防应急照明配电箱接受控制器的应急命令并上传自身工作状态。

2.5消防应急照明灯具

消防应急照明灯具有消防应急标志灯具和消防应急照明灯具两种。消防应急标志灯具为疏散提供指引方向,接受控制器的命令改变方向、频闪、语音播报等并上传自身工作状态。消防应急照明为疏散路径提供照明，接受控制器的应急命今发出光亮并上传自身工作状态。

3.智能消防应急疏散系统的设计及应用

3.1设计

在设计智能消防应急疏散系统时,应根据建筑的使用性质、装修风格以及设计规范选择相应的灯具类型、安装方式、灯具外观。集中电源、分配电装置应考虑输出功率、输出回路及综合参数。控制器应考虑带载能力是否满足要求。在设计灯具线路时应考虑防火分区的独立性,多个防火分区不可共用一个回路。集中电源、分配电箱配电箱应设置在就近的配电间内应急照明控制器应设置在消防控制室内[2-3]。

智能疏散照明系统所有设备安装材料和工艺应符合但不仅限于下列标准(未列为产品认证的准可以作为参考标准执行):GB17945-2010《消防应急照明和疏散指示系统》;GB13495-1992《消防安全标志》;GB15630-1995《消防安全标志设置要求》;GB16806-2006《消防联动控制系统》;GB50034-2013《建筑照明设计标准》;B50045-95(2005年版《高层民用建筑设计防火规范》;JGJ16-2008《民用建筑电气设计规范》;CB50016-2006《建筑设计防火规范》;GB4208-2008《外壳防护等级(IP代码)》;GB7000.1-2007《灯具第1部分:一般要求与试验》;GB7000.2-2008《灯具第2-22部分:特殊要求应急照明灯具》。

3.2应用

在新建、扩建改造或建筑内部装修的大型公共建筑等工程中应按照有关规定合理应用智能消防应急疏散系统,让人员疏散做到快速准确。智能消防应急疏散系统的应用应根据建筑的属性及相关规范选择适合的系统和安装方式。目前智能消防应急疏散系统中有“自动计算”和“预案”型两种类型的疏散逻辑。自动计算型是由计算机根据火灾区域自动计算最佳逃生路线并作出疏散指示,优点是覆盖整个工程范围,当火灾发生时,控制主机接收到火灾自动报警给出的报警信号或有人工手动报警的火灾信号后,自动计算出最佳逃生路线并作出疏散指示,如果火灾发生蔓延，控制主机可根据火灾自动报警信号重新计算逃生路线并更改硫散指示。预案型是跟据建筑区域预先假设几处区域发生火灾,并对其进行疏散设计,缺点是覆盖范围小当火灾发生在预案以外时,此系统将起不到智能疏散的作用,也不能根据火灾蔓延情况作出新的疏散路径。

综上所述，在选择智能消防应急疏散系统时应优先选择自动计算型智能消防应急疏散系统，让此系统做到真正的智能。

4.安科瑞消防应急照明和疏散指示系统选型方案

4.1系统概述

消防应急照明和疏散指示系统主要由应急照明控制器、消防应急照明集中电源或应急照明配电箱、消防应急灯具等几部分组成。该套系统为安科瑞公司完全自主研发，符合国家现行的行业规范，可以满足与AcrelEMS企业微电网管理云平台或火灾自动报警系统等进行数据交换和共享。

该系统配合火灾报警控制器使用时，在平时对系统内的设备进行实时的监视和控制，便于日常的管理和维护，保障系统的稳定运行。基于此保证在火灾发生时，能够准确改变消防应急标志灯具的指示方向，点亮消防应急照明灯，帮助建筑内的人群选择逃生疏散路线，指引安全的逃生方向，保障群众的人身安全，为各类用户担心的安全问题解决了后顾之忧。

4.2应用场所

适用于住宅、酒店、办公楼、商城综合体、医院、隧道管廊、轨道交通、地库、仓库、工厂等各行业的消防应急照明和疏散指示系统。

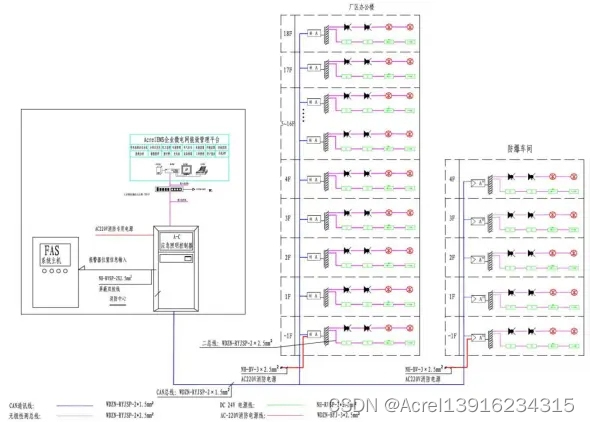

4.3系统结构

4.4系统功能

4.4.1系统运行主界面

包含工具栏、平面展示、图层列表、状态栏，可以直观的查看监控设备的运行状态，并根据状态栏的现实内容直接切换至故障具体位置。

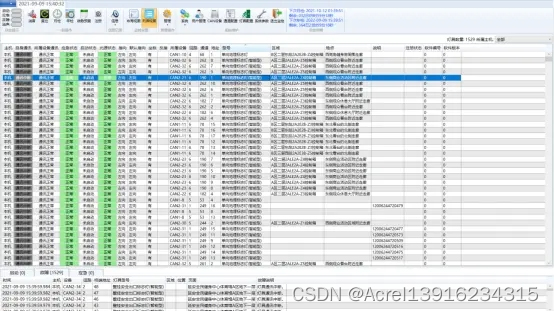

4.4.2灯具配置界面

可以查看所有灯具状态与数量。

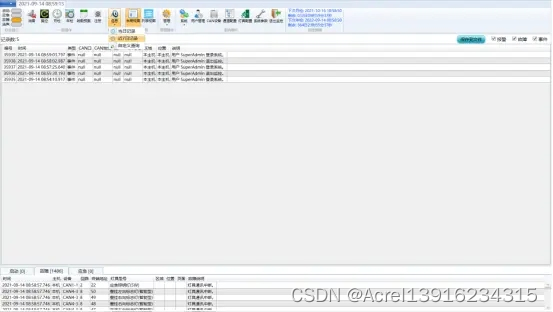

4.4.3信息界面

可查看历史操作、故障、事件信息、可按日期进行查询。

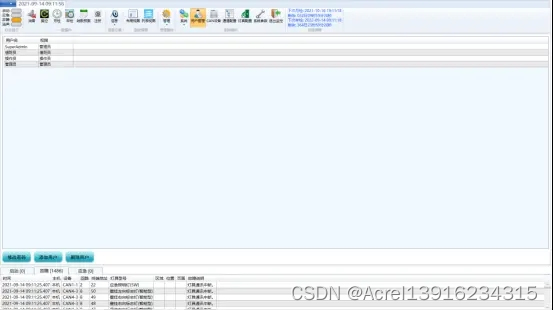

4.4.4权限管理界面

主要由应急启动、应急停止与手动火警组成，应急启动与停止用来测试设备应急功能是否正常，手动火警测试再具体着火点下系统的启动情况。

4.5系统硬件配置

4.5.1应急照明控制器选型

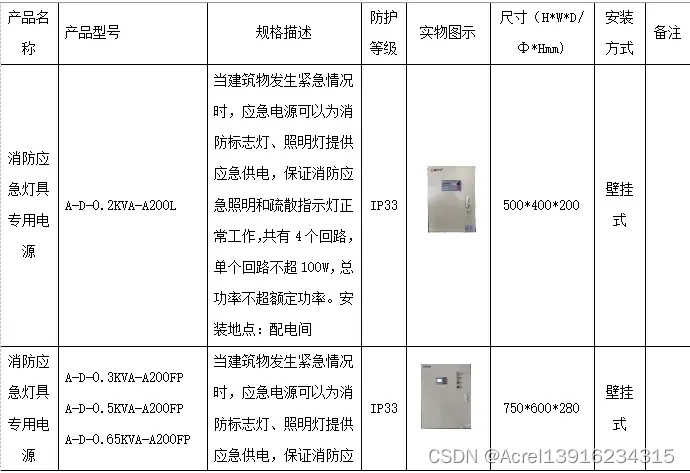

4.5.2应急照明集中电源

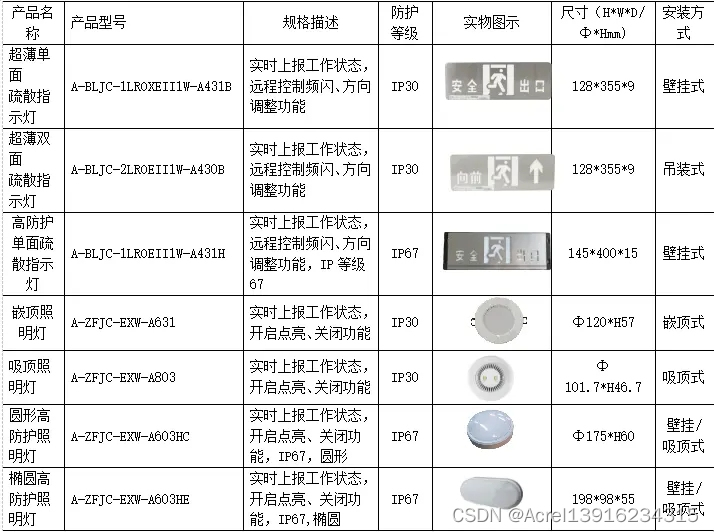

4.5.3A型集中电源集中控制灯具选型

4.5.4B型（220V）集中电源集中控制型消防应急照明及疏散指示设备选型



5.结束语

消防应急疏散照明技术目前是项受到世界各重视、有多年发展历史的保证人员生命安全的重要救生疏散技术。近几年,随着照明技术的迅速发展，高大而复杂的智能建筑日益增多消防应急照明法规和标准不断健全和完善，消防应急灯具产品品种不断增多性能不断改进,技术水平也有很大提高,得到了广泛的应用和发展。

智能消防应急疏散系统特别适用于智能建筑具有便于集中管理用户自查提高应急疏散效能等优点,在建筑智能化管理水平不断提高的今天集中电源集中控制型消防应急灯具具有很好的发展前景。

参考文献:

1. GB17945-2010，消防应急灯具和散指示系统[S]
2. GB50045-95(2005年版)，高层民用建筑设计防火规范[S].
3. GB50016-2006，建筑设计防火规范[S]
4. GB50116-2013，火灾自动报警系统设计规范[S]．
5. 李忠.智能消防应急疏散系统的应用与设计[J].
6. 安科瑞企业微电网设计与应用手册2022.05版.

作者简介：

叶根胜，男，现任职于安科瑞电气股份有限公司，销售工程师，主要负责应急照明和疏散指示系统的研发、应用。
