光伏并网系统家庭储能电能监测计量电力仪表

安科瑞王丹丹acrel2021

1.ACR10R-D10TE4电力仪表产品介绍

1.1产品概述

ACR10R-D10TE4电力仪表，适用于冶炼、钢铁、电焊、半导体等高能耗行业的节能改造工程，也适用于分布式光伏并网柜的功率监测、电力需求侧管理等应用。具有无需拆一次母线、接线简单方便、施工安全，为用户节约改造成本、提高效率等特点。它集成全部电力参数的测量(如单相或者三相的电流、电压、有功功率、无功功率、视在功率、频率、功率因数)以及电能监测和考核管理。同时它具有多种外围接口功能可 供用户选择：带有RS485通讯接口，采用MODBUS-RTU协议可满足通讯联网管理的需要；带开关量输入和继电 器输出可实现断路器开关的“遥信"和“遥控"的功能，采用LCD显示界面，通过面板按键来实现参数设置和控制，非常适合于实时电力系统。

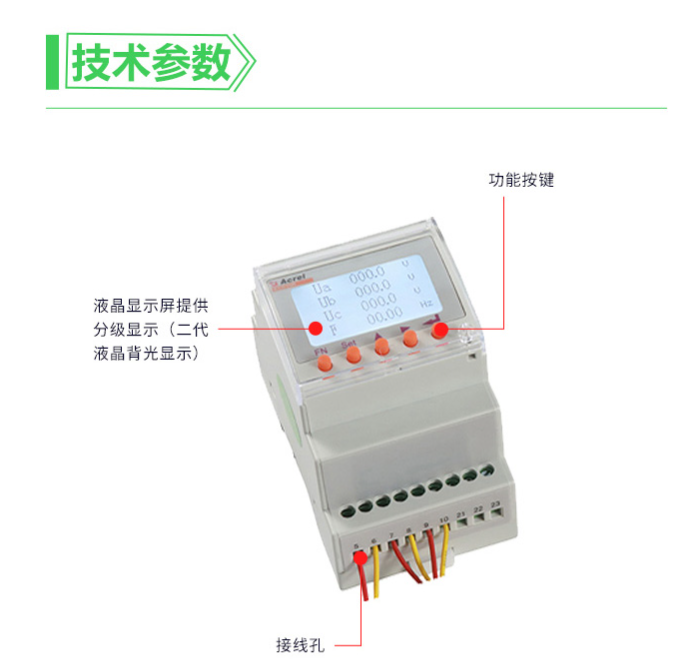

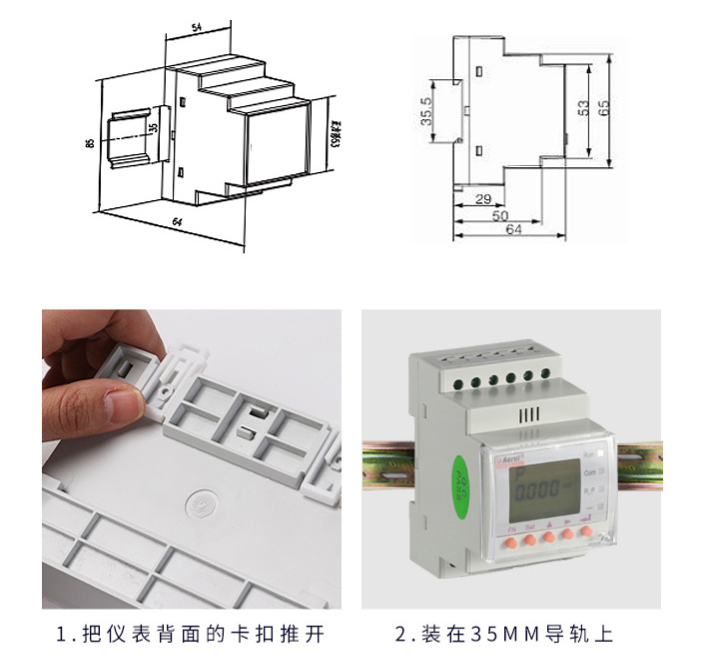

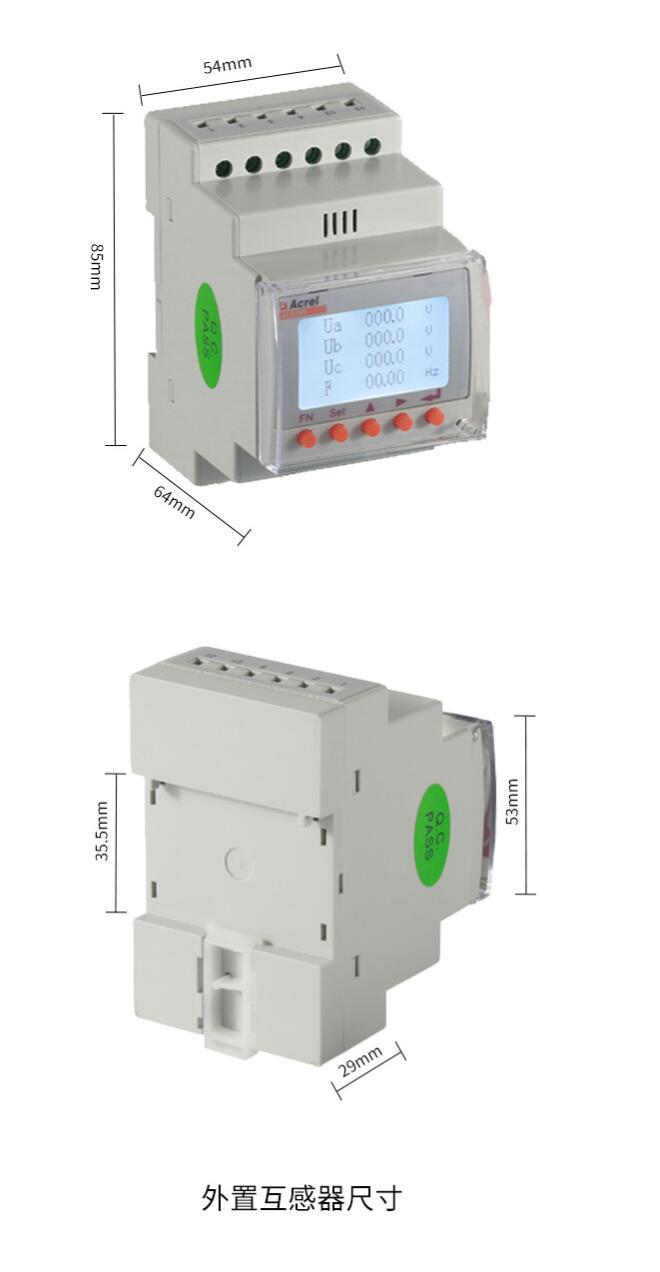

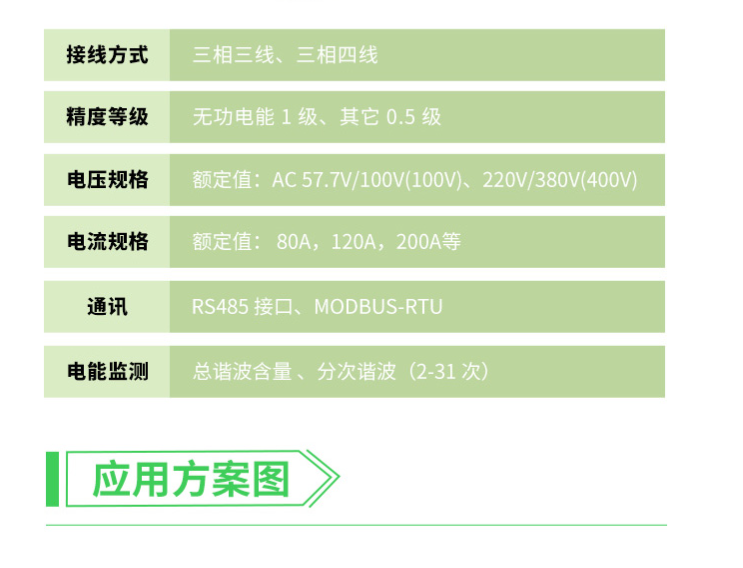

1.2产品详情

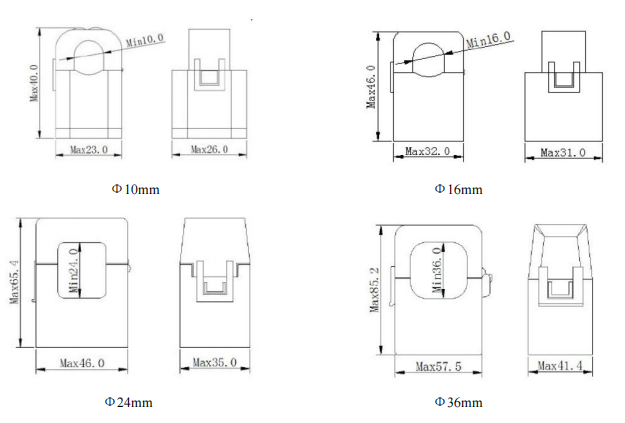

开口式互感器尺寸

2.针对光伏电站的运维难，分布广等问题，安科瑞推出了分布式光伏运维平台。

综合看板

1、显示所有光伏电站的数量，装机容量，实时发电功率。

2、累计日、月、年发电量及发电收益。

3、累计社会效益。

4、柱状图展示月发电量

电站状态

1、电站状态展示当前光伏电站发电功率，补贴电价，峰值功率等基本参数。

2、统计当前光伏电站的日、月、年发电量及发电收益。

3、摄像头实时监测现场环境，并且接入辐照度、温湿度、风速等环境参数。

4、显示当前光伏电站逆变器接入数量及基本参数。

逆变器状态

1、逆变器基本参数显示。

2、日、月、年发电量及发电收益显示。

3、通过曲线图显示逆变器功率、环境辐照度曲线。

4、直流侧电压电流查询。

5、交流电压、电流、有功功率、频率、功率因数查询。

电站发电统计

1、展示所选电站的时、日、月、年发电量统计报表。

2、用户选中电站，点击图表，即可查看曲线图和柱状图。
