1系统概述

1.1 概述

2020年9月，我国明确提出2030年“碳达峰”与2060年“碳中和”目标。2022年6月，科技部、国家发展改革委、工业和信息化部、生态环境部、住房城乡建设部、交通运输部、中科院、工程院、国家能源局共同研究制定了《科技支撑碳达峰碳中和实施方案（2022—2030年）》，明确要充分发挥国家战略科技力量和各类创新主体作用，深入推进跨专业、跨领域深度协同、融合创新，构建适应碳达峰碳中和目标的能源科技创新体系。要发展应用“新能源发电”、“储能技术”、“智能电网”等能源绿色低碳转型支撑技术。

AcrelEMS智慧能源管理平台将企业用电分为源、网、荷、储、充，能够监测企业整体供配用电状况，并在一个系统中集中展示，便于管理人员集中管理以及更好地对企业进行维护。

系统实现了从35kV配电到0.4kV用电侧的整体监控，满足光伏系统、风力发电、储能系统以及充电桩的接入，进行数据采集分析，是一个集监控系统、能量管理为一体的管理系统。该系统在安全稳定的基础上以经济优化运行为目标，促进可再生能源应用，提高电网运行稳定性、补偿负荷波动；有效实现用户侧的需求管理、消除昼夜峰谷差、平滑负荷，提高电力设备运行效率、降低供电成本。为企业微电网能量管理提供安全、可靠、经济运行提供了全新的解决方案。

1.2 技术标准

本技术规范书提供的设备应满足以下规定、法规和行业标准：

GB/T 26802.1-2011 工业控制计算机系统 通用规范 第1部分：通用要求

GB/T 26806.2-2011 工业控制计算机系统 工业控制计算机基本平台 第2部分：性能评定方法

GB/T 26802.5-2011 工业控制计算机系统 通用规范 第5部分：场地安全要求

GB/T 26802.6-2011 工业控制计算机系统 通用规范 第6部分：验收大纲

GB/T 2887-2011 计算机场地通用规范

GB/T 20270-2006 信息安全技术网络基础安全技术要求

GB 50174-2018 电子信息系统机房设计规范

DL/T 634.5101 远动设备及系统第5-101 部分:传输规约基本远动任务配套标准

DL/T 634.5104远动设备及系统 第5-104 部分:传输规约采用标准传输协议子集的IEC 60870-5-网络访问101

GB/T 33589-2017 微电网接入电力系统技术规定

GB/T 36274-2018 微电网能量管理系统技术规范

GB/T 51341-2018 微电网工程设计标准

GB/T 36270-2018 微电网监控系统技术规范

DL/T 1864-2018 独立型微电网监控系统技术规范

T/CEC 182-2018 微电网并网调度运行规范

T/CEC 150-2018 低压微电网并网一体化装置技术规范

T/CEC 151-2018 并网型交直流混合微电网运行与控制技术规范

T/CEC 152-2018 并网型微电网需求响应技术要求

T/CEC 153-2018 并网型微电网负荷管理技术导则

T/CEC 182-2018 微电网并网调度运行规范

T/CEC 5005-2018 微电网工程设计规范

NB/T 10148-2019 微电网 第1部分：微电网规划设计导则

NB/T 10149-2019 微电网 第2部分：微电网运行导则

GB 50174—2017 数据中心设计规范

TIA-942 数据中心通信基础设施标准

GB/T 51409-2020 数据中心综合监控系统工程技术标准

DB31/T 1302-2021 数据中心能耗在线监测技术规范

CDCC 数据中心监控系统技术白皮书

GB 50395-2007 视频安防监控系统工程设计规范

GB/T 34982-2017 云计算数据中心基本要求

GB 50343-2012 建筑物电子信息系统防雷技术规范

GB 50052-2009 供配电系统设计规范

GB 50054-2011 低压配电设计规范

GB 50116-2013 火灾自动报警系统设计规范

GB 14287-2014 电气火灾监控系统

GB 51348-2019 民用建筑电气设计标准

DGJ08-2048-2016 民用建筑电气防火设计规程

1.3 适用场合

系统可应用于城市、高速公路、工业园区、工商业区、居民区、智能建筑、海岛、无电地区可再生能源系统监控和能量管理需求。

2 设计依据

2.1 项目概况

2.2 用户需求

2.3 设计范围

根据客户需求及项目实际情况，本项目智能化设计一套AcrelEMS。该项目现场设备层的具体分布情况如下：

注：本项目由甲方负责通讯线缆敷设和监控设备安装及接线，并完成相关电源线缆的敷设和接线。

3 基础支撑平台

3.1 平台架构

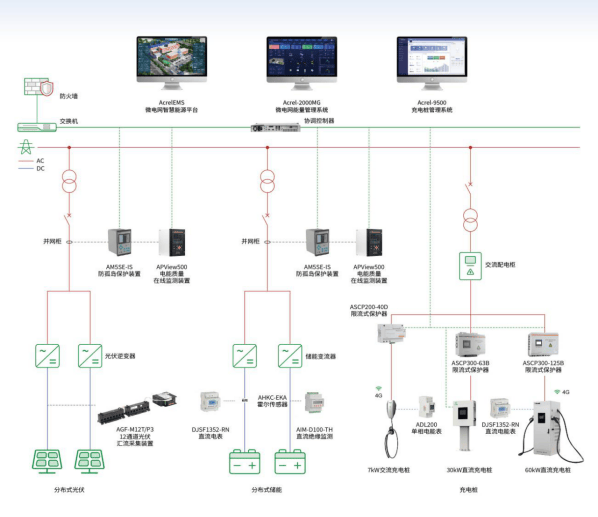

图3-1 AcrelEMS3.0平台架构图

现场通过以太网或4G与本地系统和平台通讯，本地系统搭建在客户自己配置的工控机上，平台搭建在云服务器或客户自己配置的服务器上。搭建完成之后，客户可以在任意能与服务器联通的地方，通过有权限的账号登陆网页以及手机APP访问和操作平台。

平台兼容单个站点和多个站点接入，采用B/S+C/S架构，在物理上分为四层：设备层、网络通信层、站控层和平台层。

现场设备层：主要是连接于网络中用于计量、保护、控制、治理的各类传感器，包括充电桩、多功能电表、防逆流装置、电能质量监测、无功补偿装置、微机保护测控装置、弧光保护装置以及第三方的逆变器、储能柜等。

网络通讯层：包含现场智能网关、网络交换机等设备。智能网关主动采集现场设备层设备的数据，并可进行规约转换，数据存储，并通过网络把数据同时上传至站控层系统和平台。智能网关可在网络故障时将数据存储在本地，待网络恢复时从中断的位置继续上传数据，保证服务器端数据不丢失。

站控层：通信网络采用标准以太网及TCP/IP通信协议，物理媒介可以为光纤、网线、屏蔽双绞线等。本地站控层系统支持Modbus RTU、Modbus TCP、CDT、IEC60870-5-101、IEC60870-5-103、IEC60870-5-104、MQTT等通信规约。系统可以制定并自动执行计划曲线、削峰填谷、需量控制、新能源消纳、有序充电、动态扩容、备用电源等控制策略，对内实现源、网、荷、储一体化智慧协同。

平台层：平台可以本地、私有云和公有云部署，包含应用服务器、WEB服务器和数据服务器，一般应用服务器和WEB服务器可以合一配置。平台提供WEB和APP两种访问方式，功能包括变电站综合自动化系统、分布式光伏、风电、储能、充电桩、电力监控、电能管理、电气安全、电能质量、能耗分析、设备管理、运维管理、用户报告等，主要实现远程集中监视和控制、能效分析、能耗及收益等数据统计、策略下发等，对外辅助用户参与需求响应和电力市场交易。

3.2 平台设计

3.2.1 功能性

（1）系统具有良好的扩展能力，以适应业务的发展。

（2）严格符合多层体系结构的要求，能清晰将用户界面、展现控制、业务逻辑、运算逻辑、数据操作各个层次分开，并有效保证各个层次的松耦合。

（3）具有较好的可维护性，能实现应用运行状况的监控，能实现在修改已有功能，部署新功能时不对正在运行的其他功能造成影响。

（4）支持各个层次的多种协议，支持与其它系统的互联互通等技术，可使本系统与其它系统灵活地完成能力共享。

（5）具有完整的操作权限管理功能和完善的系统安全机制，能够对每个操作人员的每次操作有详细的记录。

（6）采用简洁、直观、友好的图形化中文界面。

3.2.2 非功能性

（1）平台基于容器化的高可用架构，所有功能支持快速、灵活、分布式、集群化部署，同时支持Docker云化部署和服务器部署；集群中各个节点能够按照一定的策略进行负载均衡。

（2）平台支持本地轻量化部署，即按功能模块按需拆分部署。

（3）平台技术要求

l采用以下一种或几种主流消息队列组件：EMQX、RabbitMQ等；

l采用以下一种或几种数据存储方式：Mysql、Redis、MongoDB等；

l平台同时支持Docker云化部署和属地化服务器部署两种部署模式；

（4）当用户数据量或平台访问次数增加时，平台支持水平扩展以满足性能要求；

（5）平台具备低代码化的页面引擎能力，满足个性化要求，支持在一定程度上编辑平台页面的功能。

（6）业务安全及隐私保护：

A.系统的密码具有复杂度要求；

B.系统在web端登录过程中，连续五次尝试登录失败后，账号将被锁定；

C.系统有日志审计功能，支持对关键操作进行记录；

D.支持基于角色权限和访问控制，防止未授权或绕过授权访问；

E.系统通过安全等级保护三级认证。

3.2.3 安全性

（1）系统安全

如系统内部配置有基于Windows、Linux操作系统的服务器，支持第三方安装防病毒软件。

系统具备访问权限的识别和控制功能，提供复杂密码口令等保护措施。对各种管理员可以授予不同级别的管理权限。远程登录用户的令牌均具有有效期，有效期满则自行作废。

可通过系统管理员对系统的资源和运行进行配置、控制和管理，包括用户身份、系统功能配置、系统操作设置等。

系统提供日志记录功能，以便及时掌握系统安全状态；提供完整的操作系统监控；能够监控系统服务及服务器的运行情况。

（2）业务安全

系统可配合其他安全管理系统完成统一帐户管理、统一认证、统一授权等功能。

（3）安全通信

A.采用校验技术保证通信过程中数据的完整性；

B.釆用加密技术保证通信过程中数据的保密性。

3.2.4 拓展性

平台具有可扩展性，采用组件化设计原则，用户可以选择需要的组件构成不同规模的应用系统，新功能、新业务的增加能够在不影响系统运行的情况下实现。

系统可采用分布式集群多节点的建设方式，系统支持集群多节点建设。集群中各个节点能够按照多种灵活的策略分担总业务量。

4 站控层系统

根据项目实际情况裁剪站控层子系统

4.1 分布式光伏解决方案系列

根据光伏系统接入配电网的要求，需要10kV电压等级并网的光伏发电系统配置继电保护及安全自动装置，如线路保护、安全自动装置、防孤岛保护（含防逆流）、UPS电源等设备；为满足调度自动化要求，需配置远动系统、对时设备及安全防护装置；为满足系统电量统计，需配置电能计量装置，如关口计量表、并网电能表、自用电计量电能表及采集终端等装置；为满足并网电能质量的要求，需要配置电能质量监测装置；同时建立整个光伏系统的通信设备，满足系统的互联互通和可管理性。

在电气监控室配置一套分布式光伏监控系统，通过通信管理机及网络交换机实时采集微机保护装置、电能质量监测、计量、远动系统等二次设备数据，实现各区域光伏发电系统全面监控与自动化管理。同时在监控室配置通信系统、对时系统、远动系统满足系统内部的通信与上级调度需求，配置一套一体化电源系统，为二次设备及监控主机等重要设备运行提供稳定可靠的电源，实现整个光伏系统的安全、稳定运行。

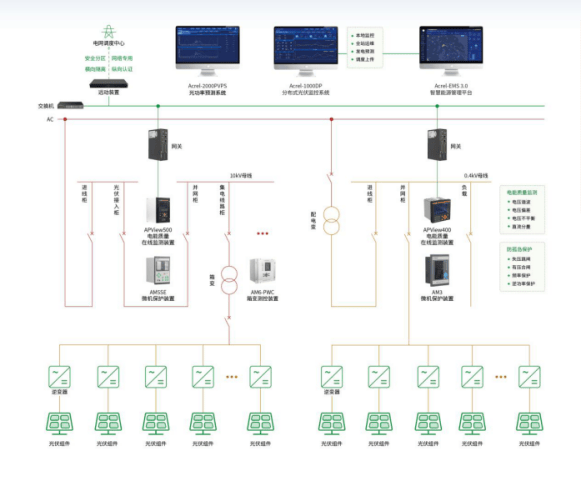

图4-1 分布式光伏系统架构图

4.2 分布式储能解决方案系列

储能能量管理系统是安科瑞专门针对工商业储能电站研制的本地化能量管理系统，可实现了储能电站的数据采集、数据处理、数据存储、数据查询与分析、可视化监控、报警管理、统计报表、策略管理、历史曲线等功能。其中策略管理，支持多种控制策略选择，包含计划曲线、削峰填谷、需量控制、防逆流等。该系统不仅可以实现下级各储能单元的统一监控和管理，还可以实现与上级调度系统和云平台的数据通讯与交互，既能接受上级调度指令，又可以满足远程监控与运维，确保储能系统安全、稳定、可靠、经济运行。

同时，系统对电池组性能进行实时监测及历史数据分析、根据分析结果采用智能化的分配策略对电池组进行充放电控制，优化了电池性能，提高电池寿命。

图4-2 分布式储能系统架构图

4.3 充电桩解决方案系列

系统利用物联网技术，对汽车充电站、电动自行车充电站及各个充电桩进行不间断数据采集，实时监控充电桩的运行状态，及时发现并处理如充电机过温保护、输入输出过压等故障，并搭配限流式电气防火保护器，对线路中的剩余电流、温度及异常进行预警，当线路发生短路时，自动在150微秒内切断回路，无危险火花产生，起到短路灭弧的作用，及时切除火灾隐患，保障充电安全。

系统提供充电服务，并支持多种支付方式，包括但不限于投币、刷卡以及移动支付（如微信支付等），实现便捷的用户充电体验。对充电过程中的电能消耗进行精细化管理，支持电能统计分析，帮助用户掌握电能消耗情况。系统能够自动报警故障情况，便于快速响应和维护，确保充电设施正常运行。具备财务对账功能，确保财务数据的准确无误。

系统支持有序充电策略调度，实时监控变压器负载和汽车充电桩状态，汽车充电桩动态响应限制功率，从而优化电动汽车充电行为，减少对电网的冲击，并促进新能源的高效利用，解决变压器容量不足的难题。

图4-3 充电桩系统架构图

4.4 光储充解决方案系列

“光储充”一体化系统是指由分布式电源、用电负荷、配电设施、监控和保护装置等组成的小型发配用电系统，也称为微电网。一直以来，电动汽车充电站都面临土地资源不足或电网接入的问题。而“光储充”一体化系统的出现，不仅解决了有限的土地及电力容量资源里配电网的问题，还通过能量存储和优化配置实现本地能源生产与用能负荷基本平衡。

储能充电一体化系统由储能系统和充电设施组成，针对区域充电站电力容量不足的痛点，主要用于解决区域充电站的增容扩容难的问题，该系统还能参与电网调峰、削峰填谷等辅助服务，支持短时离网运行，甚至作为能源互联网的的配套设施，支持智能电网、智能充电、智能信息网的三网融合发展。

微电网能量管理系统是安科瑞针对企业微电网专门研发的一款能量管理系统，系统能够对微电网的源、网、荷、储能系统、新能源汽车充电负荷进行实时监控、诊断告警、全景分析、有序管理和高级控制，满足微电网运行监视全面化、安全分析智能化、调整控制前瞻化、全景分析动态化的需求，实现不同目标下源网荷储资源之间的灵活互动，在多种策略控制下，有利于新能源高效利用、资源合理分配以及微电网的安全与稳定，减少电网建设投资，提升企业的能源利用率，降低运行成本，达到节能降耗的目的。

图4-4 微电网系统架构图

5 运行环境及基本要求

根据项目实际情况裁剪子系统

5.1 硬件配置要求

（1）Acrel-1000DP硬件配置

为使Acrel-1000DP正常工作，安装系统软件的主机需满足如下硬件条件：

CPU：3.0GHz以上；

内存：4GB以上；

硬盘：500G以上；

显卡：支持VGA接口、分辨率支持1920*1080。

（2）Acrel-2000MG硬件配置

为使Acrel-2000MG正常工作，安装系统软件的主机需满足如下硬件条件：

CPU：3.0GHz以上；

内存：4GB以上；

硬盘：500G以上；

显卡：支持VGA接口、分辨率支持1920*1080。

（3）AcrelEMS硬件配置

为使AcrelEMS正常工作，部署平台的主机需满足如下硬件条件：

1

<500仪表

CPU

内存

硬盘

操作系统

一台

8核

8G

系统盘50G；数据盘500G 7200转机械盘

Windows Server 2016数据中心版64位以上

2

<2000仪表

CPU

内存

硬盘

操作系统

一台

8核

16G

系统盘50G；云盘+数据盘1T SSD

Windows Server 2016数据中心版64位以上

3

<6000仪表

CPU

内存

硬盘

操作系统

应用服务器

8核

16G

系统盘50G；云盘+数据盘200G 7200转机械盘

Windows Server 2016数据中心版64位以上

数据服务器

10核

16G

系统盘50G；SSD+数据盘2T SSD

Windows Server 2016数据中心版64位以上

4

>6000仪表

CPU

内存

硬盘

操作系统

应用服务器

8核

16G

系统盘50G；云盘+数据盘200G 7200转机械盘

Windows Server 2016数据中心版64位以上

WEB服务器

8核

16G

系统盘50G；云盘+数据盘200G 7200转机械盘

Windows Server 2016数据中心版64位以上

数据服务器

8核

16G

系统盘50G；SSD+数据盘4T SSD

Windows Server 2016数据中心版64位以上

5.2 软件运行环境

根据项目实际情况裁剪子系统

（1）Acrel-1000DP软件运行环境

Acrel-1000DP主要运行在微软的Windows操作系统平台上，兼容Windows 7 Ultimate 64位(简体中文)、SQL Server 2008 Enterprise Edition 64位(简体中文)。

软件通过加密锁进行授权，经过授权的软件可以长时间不间断运行，连续在线运行时间限制为8小时。

（2）Acrel-2000MG软件运行环境

Acrel-2000MG主要运行在微软的Windows操作系统平台上，兼容Windows 7 Ultimate 64位(简体中文)、SQL Server 2008 Enterprise Edition 64位(简体中文)。

软件通过加密锁进行授权，经过授权的软件可以长时间不间断运行，连续在线运行时间限制为8小时。

（3）AcrelEMS软件运行环境

AcrelEMS主要运行在微软的Windows Server 2019 64位(简体中文)及以上操作系统平台。Web端使用谷歌、360（极速模式）、火狐浏览器访问。移动端使用android 7.0及以上版本，iOS 11.0及以上版本。

LINUX系统需使用CENTOS7 实体机（需要图形化），不可使用DOCKER以及虚拟机。

5.3 机房要求

本能量管理系统所处的系统机房的防雷和接地设计，应满足人身安全及电子信息系统正常运行的要求，并应符合现行国家标准《建筑物防雷设计规范》GB 50057和《建筑物电子信息系统防雷技术规范》GB 50343的有关规定。监控计算机及通讯采集装置所处环境应满足以下要求：

Ø海拔高度：≤2500m；

Ø环境温度：5℃～＋45℃；

Ø最大日温差：25K；

Ø相对湿度：10％ ~ 80％，无凝露结霜。

6 主要技术指标

（1）站控层

根据项目实际情况裁剪站控层系统

Ø电流量、电压量测量误差小于或等于0.2％，有功功率、无功功率测量误差小于或等于0.5％

Ø电网频率测量误差小于或等于0.01Hz

Ø模拟量越死区传送整定最小值大于或等于0.1％（额定值），并逐点任意调节

Ø事件顺序记录分辨率（SOE）：间隔层测控装置小于或等于1ms

Ø模拟量越死区传送时间（至站控层）小于或等于2s

Ø状态量变位传送时间（至站控层）小于或等于1s

Ø模拟量信息响时间（从I/O输入端至远动通信设备出口）小于或等于3s

Ø状态量变化响时间（从I/O输入端至远动通信设备出口）小于或等于2s

Ø控制执行命令从生成到输出的时间小于或等于1s

Ø控制操作正确率为100％

Ø站控层平均无故障间隔时间（MTBF）大于或等于20000h，间隔级测控装置平均无故障间隔时间大于或等于30000h

Ø站控层各工作站的CPU平均负荷率：正常时（任意30min内）小于或等于30％，电力系统故障（10s内）小于或等于50％

Ø网络平均负荷率：正常时（任意30min内）小于或等于20％，电力系统故障（10s内）小于或等于40％

Ø模数转换分辨率大于或等于14位

Ø画面整幅调用响时间：实时画面小于或等于1s，其他画面小于或等于2；

Ø画面实时数据刷新周期小于或等于3s

Ø实时数据库容量：模拟量大于或等于50000点，状态量大于或等于50000点，遥控大于或等于500点，计算量≥2000点

Ø历史数据库存储容量：历史曲线采样间隔为1min、5min、30min、60min（任意调节），历史趋势曲线，日报，月报，年报存储时间大于或等于5年，历史趋势曲线大于或等于50000条

（2）平台

Ø遥信、遥测数据周期上传频率：1、5、10（分钟）…等可配置

Ø越限、变位等事件上传：≤5s (具体时间受项目现场接线影响)

Ø通信方式：RS485、以太网

Ø并发访问量：≥500

Ø历史数据存储：≥3年

Ø系统安全：满足信息系统安全等级保护三级要求

7 AcrelEMS平台功能

根据项目实际情况增加或裁剪平台功能模块

7.1 站点综合管理

7.1.1 能流大屏

展示企业下能源的实时流动情况，展示项目接入情况，用电统计情况，新能源产生的社会效益情况，优化前后的负荷曲线、电费对比，各能源功率曲线，各回路功率排名情况。

7.1.2 组网拓扑图

根据能源流向，构建组网拓扑图，实时展示市电、储能的正反向流动情况，光伏、风电正向发电情况，充电桩、复合的用电情况，并展示各能源趋势图。

7.1.3 能源综合概况

对单个企业下各能源进行监测统计，实时统计储能充放电、负荷用能、新能源发电和收益情况，并展示光伏发电趋势、储能放电趋势和用能趋势。

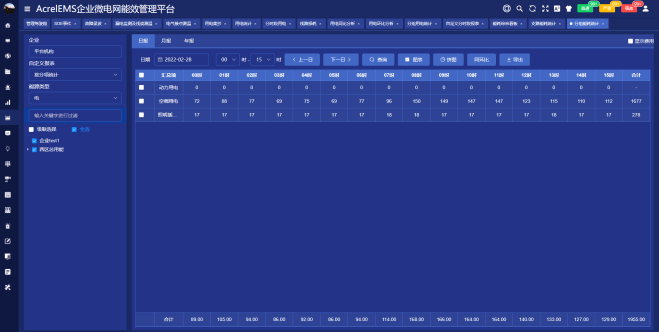

7.1.4 能源综合报表

对单个企业下各能源进行统计，包括电网、光伏、风电、储能、充电桩、负荷，按照尖峰平谷总统计。

7.1.5 企业收益报表

对单个企业下光伏、风电、储能、充电桩产生的收益进行统计。

7.2 分布式光伏

7.2.1 光伏综合看板

展示所有分布式光伏站的地理位置，显示整体电站容量，实时发电功率，日月年发电量及其收益。便于用户对电站进行整体分析。

l地图支持放大缩小，响应迅速。

l支持地图列表切换。

7.2.2 电站运行监视

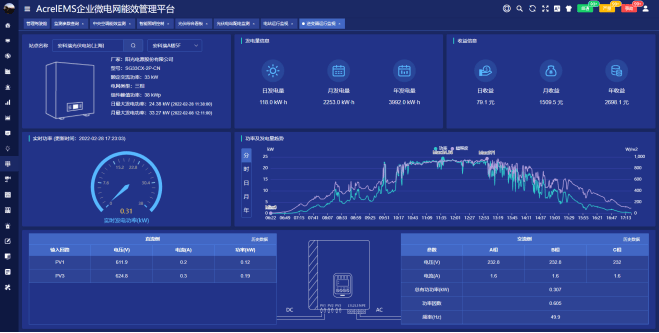

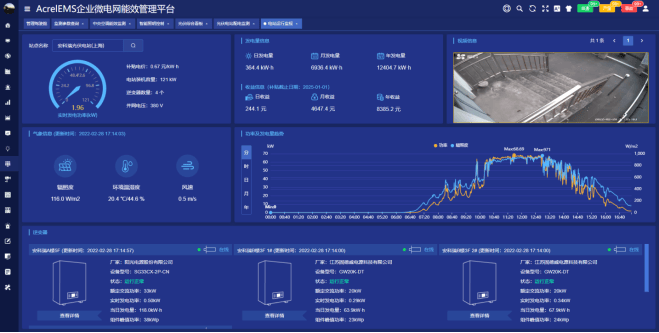

展示辐照度，环境温湿度，风速，日月年发电量，功率曲线，逆变器参数。帮助用户了解当前站点的基本信息和运行状态。

l实时显示逆变器发电功率。

7.2.3 逆变器运行监视

监视单台逆变器运行状态，发电量，展示交流侧和直流侧实时数据。

l电力数据实时刷新，响应迅速。

7.2.4 电站发电统计

提供电站发电统计报表。

l支持报表，饼图切换。

l支持日、月、年形式切换。

l支持导出为EXCEL形式。

7.2.5 逆变器发电统计

提供逆变器发电统计报表。

l支持表格图形切换。

l支持日、月、年形式切换。

l支持导出为EXCEL形式。

7.2.6 光伏电站配电监测

针对光伏站，绘制光伏配电一次图。展示发电组网结构以及逆变器和环境参数。

l数据实时刷新，响应迅速。

lSVG图形放大缩小不失真。

7.2.7 逆变器曲线分析

将直流侧数据，辐照度，交流侧数据整合后进行分析。支持多台逆变器切换，自定义日期查询。

7.2.8 光伏收益报表

对单个企业下光伏产生的收益进行统计，按照尖峰平谷发电收益和上网收益计算。

7.3 分布式风力发电

7.3.1 风电综合看板

对单个风电站监测分析，实时监测发电功率、电流、发电量、收益、气象信息，功率及发电量趋势，告警信息统计和视频实时监测。

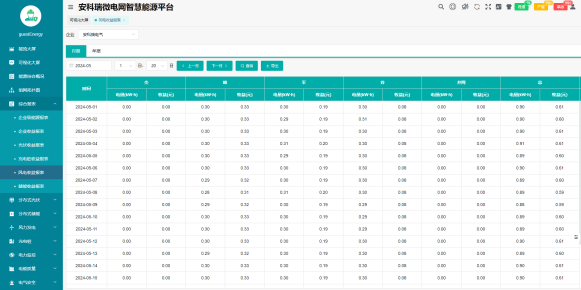

7.3.2 风电收益报表

对单个企业下风电产生的收益进行统计，按照尖峰平谷发电收益和上网收益计算。

7.4 分布式储能

7.4.1 储能总览

对平台所有储能站点进行集中监测展示，平台接入汇总，统计总体充放电、运行情况和收益情况，告警事件分级分析。

7.4.2 储能看板

对单个储能站点监测分析，展示站点的基本情况、图片信息，视频实时监控信息，充放电数据和收益，储能柜的环境信息，还有告警事件统计和列表滚动显示。

7.4.3 储能柜监测

对单个储能柜监测分析，展示储能柜环境、消防信息，柜中PCS状态、温度、充放电功率电量曲线，BMS最高最低电压、温度，SOC曲线、电压温度曲线。

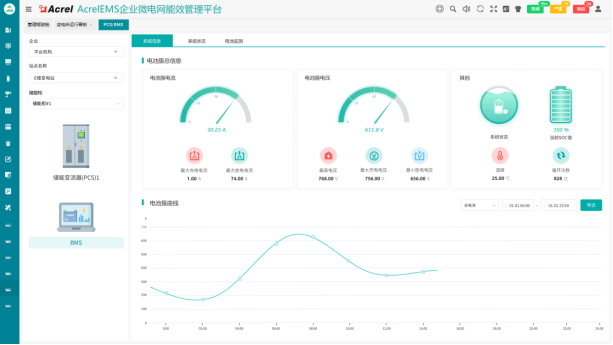

7.4.4 PCS/BMS监测

PCS监测主要分为系统状态、交流侧、直流侧。系统状态展示PCS的运行情况，包括通讯状态、并离网状态、待机状态、调度状态、AC/DC模块状态，支持运行模式、控制模式、并离网模式下发。交流侧展示电压、电流、功率、充放电实时值和历史曲线。直流侧展示直流电压、电流、功率、直流充放实时值和历史曲线。

BMS监测主要分为系统信息、电池监测。系统信息展示电池簇电压、电流、状态、SOC、温度、循环次数实时数据和历史曲线。电池监测，对电池簇、PACK、电池芯三层结构构成拓扑结构图，实时展示电压和温度信息，并统计最大最小电压、温度，用颜色区分。

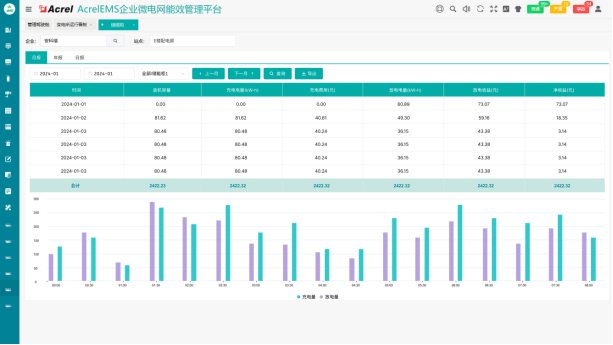

7.4.5 统计收益报表

统计站点或者单个储能柜的周期充放电量和收益情况。

7.4.6 分时段收益报表

统计站点级别各尖峰平谷时段的充放电量和费用情况，统计总体充电量、放电量、效率和净收益。

7.5 充电桩

7.5.1 充电桩看板

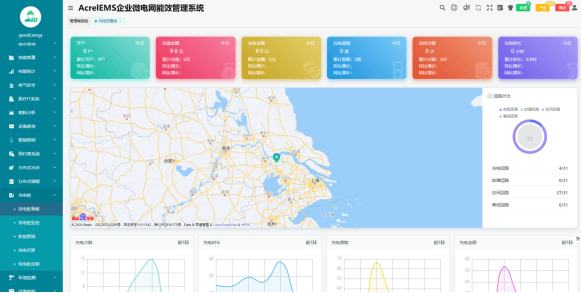

显示当前开户数量、充值金额、充电次数、充电时长等基本信息。

7.5.2 充电桩监控

地图显示充电桩位置，点击站点可跳转至站点详情。

7.5.3 收益查询

提供充电桩查询报表以及曲线图。

7.5.4 充电桩收益报表

对单个企业下充电桩产生的收益进行统计，按照尖峰平谷用电成本和充电收益计算净收益。

7.5.5 充电记录

提供充电记录报表，以及充电桩实时状态查询。

7.5.6 有序充电监控

实时监控变压器负载、充电桩状态和订单记录，比对充电桩实际充电功率和根据有序调度策略动态响应的限制功率。

7.6 电力监控

7.6.1 电力综合看板

系统提供低压配电监测大面板，提供变电站和光伏电站运行情况展示，通过地图显示各电站具体位置，并展示目前告警数目和具体信息。

l地图支持放大缩小且响应迅速。

l报警信息支持轮播功能。

7.6.2 变电所运行看板/配电监测

展示单个变电站运行状况，并提供系统一次图。

l变电站基础信息维护，包括变压等级，装机容量，申报需量，变压器数量等。

l提供变电所实时负荷曲线查询，数据实时刷新。

l提供变电站分时段用电今日昨日对比柱状图。

l提供高/低压侧系统一次图，数据实时刷新。

l支持遥控操作，支持回路名称自定义修改。

l支持参数越限自定义颜色变化。

7.6.3 配电室（2.5D）

通过绘制配电室2.5D图形，并在其中绑定数据，从而展示当前配电室电参量，及环境参量。

l展示进线或出线柜基础电参量，数据实时刷新、响应迅速。

l展示配电室环境参量，如烟感，水浸，门禁，温湿度，噪声，摄像头等。

l支持页面跳转。可跳转至配电一次图或空调系统。

7.6.4 直流屏监测

提供直流屏遥测数据，一/二路交流电压监测。

7.6.5 无功补偿柜

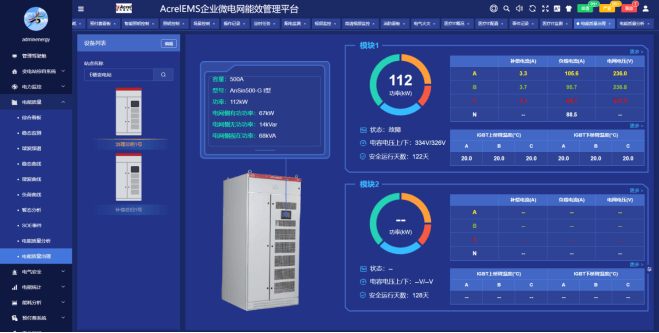

提供无功补偿柜各项参数监测，如：负荷率，功率，三箱温度，治理后电压/电流，治理前电流等，并提供视在功率，有功功率，无功功率，模块温度，三相电流曲线。

l曲线支持任意天数查询。

l曲线提供昨日今日数据对比。

7.6.6 变压器监测

展示所选变压器实时负载率，频率，三相电压电流，三相绕组温度，电压/电流不平衡度。提供负载率、有功功率、无功功率曲线。

l数据实时刷新，响应迅速。

l支持三相功率曲线同时展示。

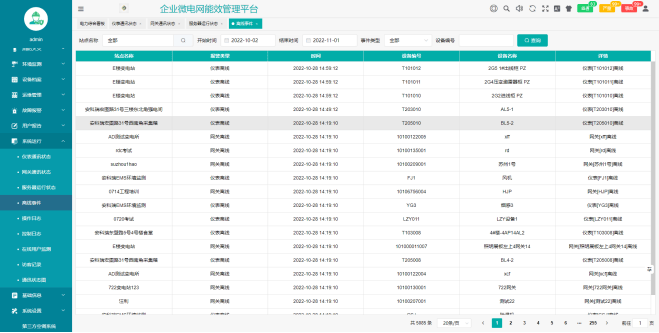

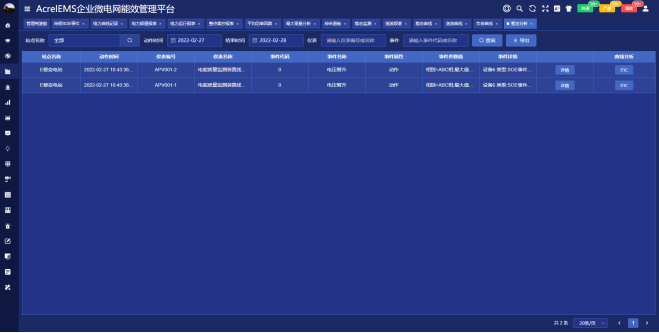

7.6.7 综保SOE事件

展示变电站所有综保的SOE事件，包括事件名称，事件发生时间，事件详情等。

l支持时间段查询。

l支持报表导出为EXCEL形式。

7.6.8 电力曲线记录

展示所选变电站各回路的有功功率、电流、电压、频率、功率因数、无功功率、视在功率曲线。

l支持曲线图/报表两种形式转换。

l报表形式支持导出为EXCEL形式。

7.6.9 电力极值报表

通过报表展示所选电站各回路功率，电压，电流，不平衡度等参数的日极值和月极值。

l报表支持任意天/时间段查询。

l支持导出为EXCEL形式。

7.6.10 电力运行报表

展示所选回路每隔五分钟的数据抄表值。

l支持导出为EXCEL形式。

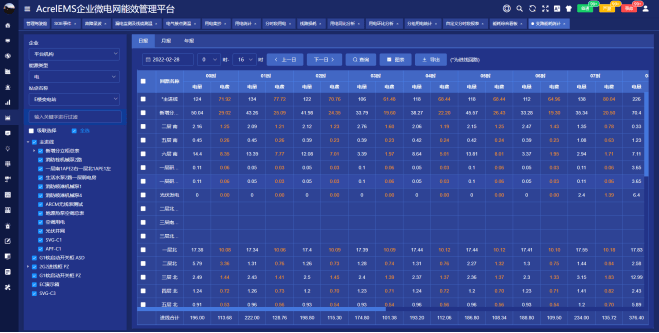

7.6.11 整点集抄报表

展示各回路所选时间节点各电参量的抄表值。

l支持导出为EXCEL形式。

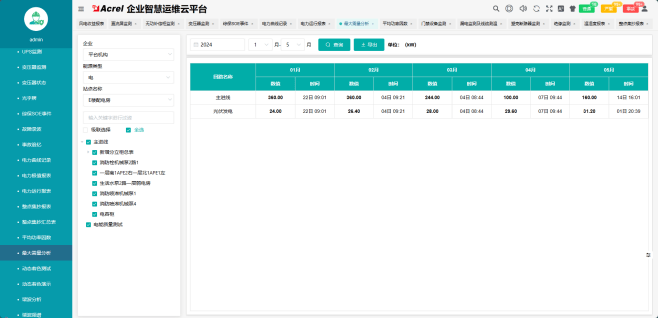

7.6.12 最大需量分析

展示各主回路最大需量值和发生时间。

l支持时间段数据查询。

l支持导出为EXCEL格式。

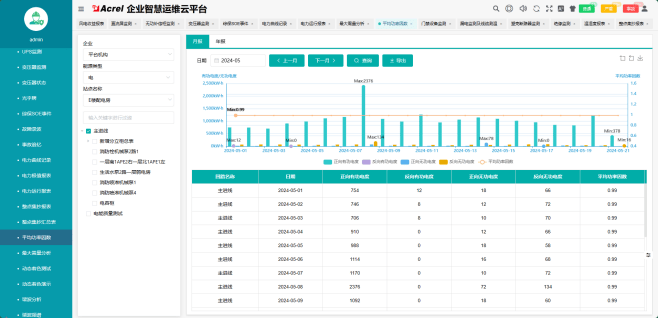

7.6.13 平均功率因数

展示各支路四象限电能以及功率因数。

l支持月/年数据查询。

l支持导出为EXCEL格式。

7.6.14 谐波分析

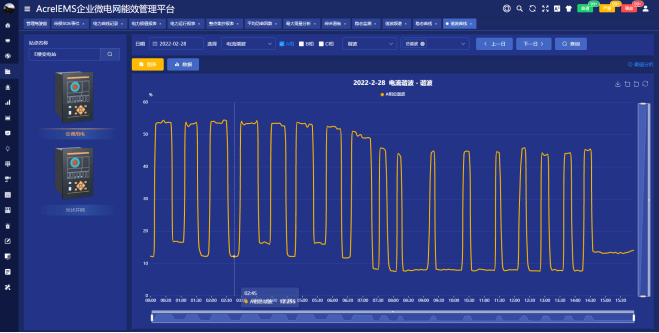

显示各回路谐波信息。通过曲线图及柱状图形式展示。支持电压电流谐波查询，支持三相谐波查询，支持总谐波及2-31次谐波查询。

7.7 环境监测

7.7.1 环境监测

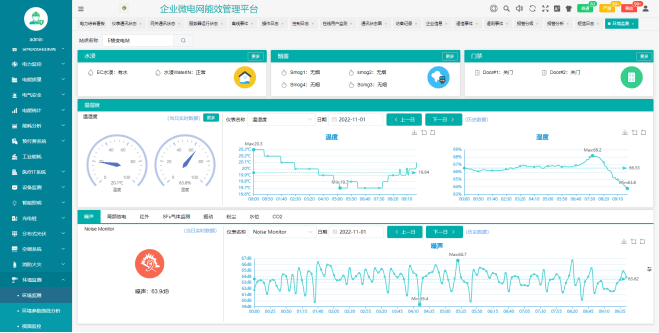

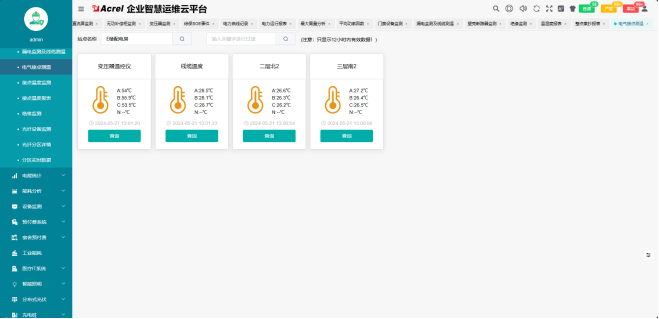

该页面展示了变配电站内的环境状态（包括当前环境温度值、湿度值、水浸、烟感、开关门状态、当日温度曲线、当日湿度曲线、噪声、局部放电、红外、SF6气体监测、振动和粉尘信息等）。当日温度曲线和当日湿度曲线是用多个温湿度传感器同一时刻的最大值所描绘出的曲线，该曲线标示了最大值、最小值和平均值。

l支持图表数据保存下载。

l实时数据采用12小时内最新数据

7.7.2 视频监控

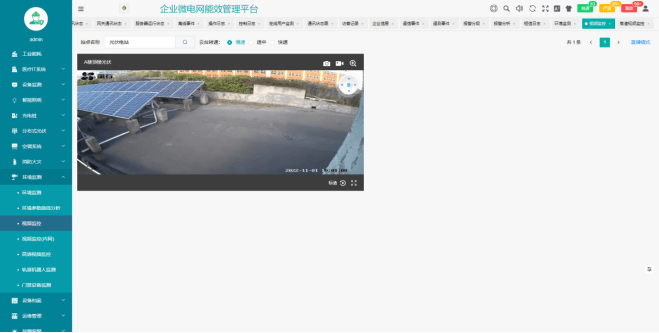

视频监控支持云视频和本地视频方式，用户通过配置关键视频信息或开启核心端口服务后，可在平台上查看视频预览和直播，支持云台视频控制。配套使用视频服务器后可进行特色监控。

l标清视频带宽需求0.2MB/s/台，高清带宽0.5MB/s/台；视频服务器720p下软解可接入25路，硬解可接入36路

l支持预览、直播、控制、萤石云摄像头支持AAC语音对讲。

7.7.3 门禁设备监测

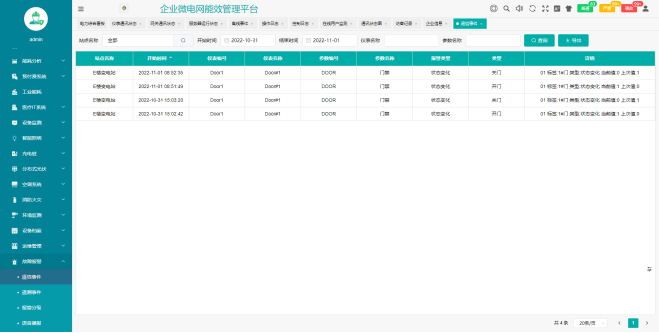

门禁监测支持门禁状态记录，开关门事件记录。支持群控（常开设置、常闭设置、开门、关门）。

7.8 电能质量

7.8.1 电能质量综合看板

通过地图展示各电站地理位置。设备数量，事件数量，通过环状图展示暂态事件，稳态事件，瞬态事件占比，并统计站点事件排名。

7.8.2 稳态监测

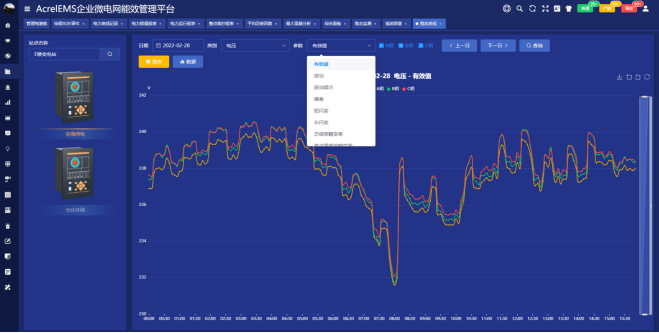

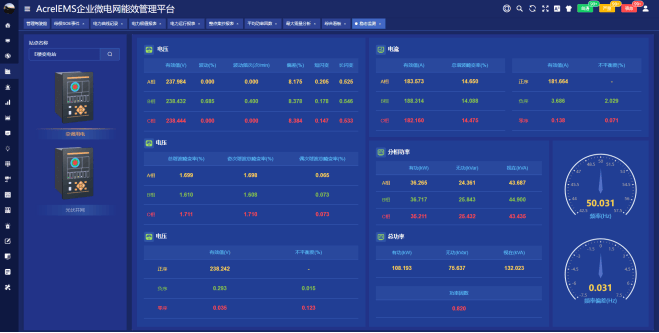

提供电能质量检测仪所采集数据，如电压有效值，偏差率，谐波畸变率，电流有效值，分相功率，总功率等。

l数据实时刷新，响应迅速。

7.8.3 谐波频谱

通过柱状图展示电能质量检测仪谐波和间谐波各频谱。

7.8.4 稳态曲线

通过曲线图展示电压、电流、功率、频率的有效值/波动/偏差/闪变/谐波等参数。

l支持任意天数查询。

l支持曲线图/报表切换展示，报表支持导出为EXCEL形式。

7.8.5 谐波曲线

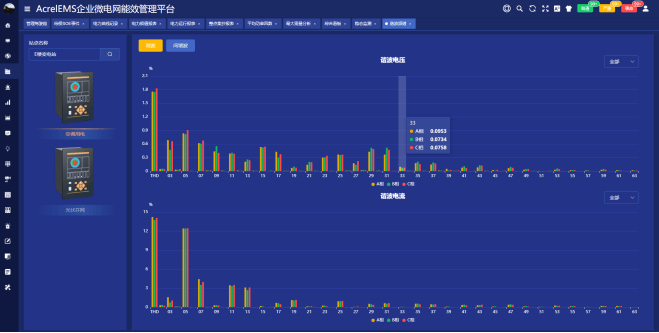

通过图形展示回路三相电流/电压谐波数据。

l支持2~63次谐波数据查询。

l支持曲线图/报表切换，报表支持导出为EXCEL形式。

7.8.6 负荷曲线

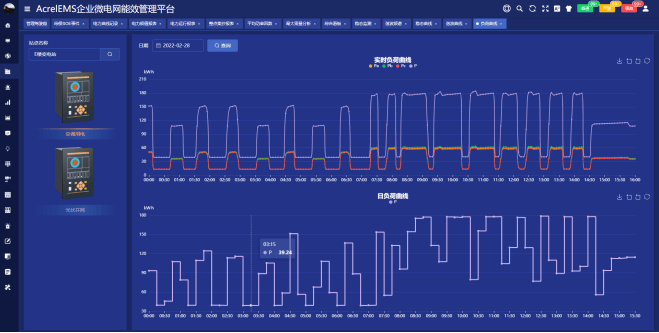

通过曲线图，展示所选站点实时负荷曲线。

7.8.7 暂态分析

展示所选站点下全部电能质量检测仪所有暂态事件，并提供ITIC曲线。

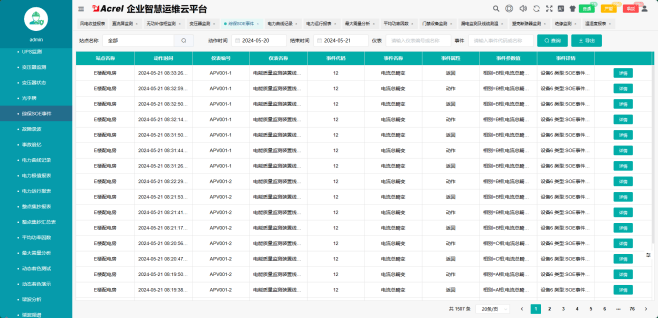

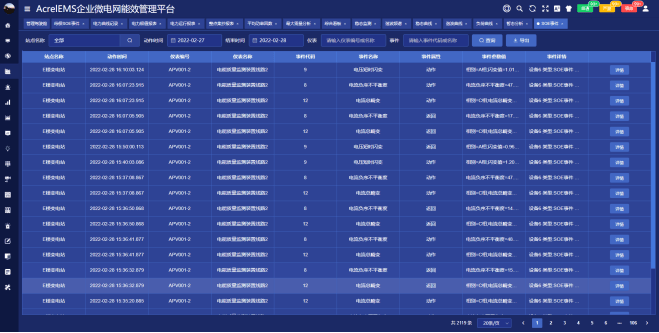

7.8.8 电能质量SOE事件

提供电能质量SOE事件查询，展示仪表名称，事件内容等参数。

7.8.9 电能质量分析

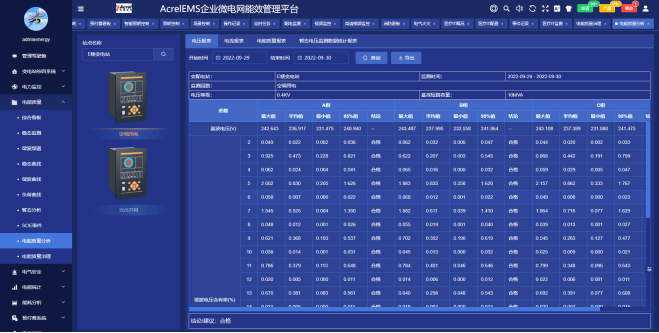

针对APView进行电能质量分析。生成电压报表、电流报表、电能质量报表、暂态电压监测数据统计。

l支持7天以内时段查询

l根据报告分析电能质量状况，给出合理建议

7.8.10 电能质量治理

针对APV/SVG设备提供相关参数实时显示及历史数据查询。

l运行状态显示

l实时参数 显示

l历史数据按天查询。支持图表/报表转化。报表支持EXCEL格式导出

l统计安全运行天数

7.9 电气安全

7.9.1 漏电及线缆测温

展示选中变配电站的漏电流和线缆温度及报警状况

l数据实时刷新，响应迅速。

l支持查询历史曲线图/报表，报表支持导出为EXCEL形式。

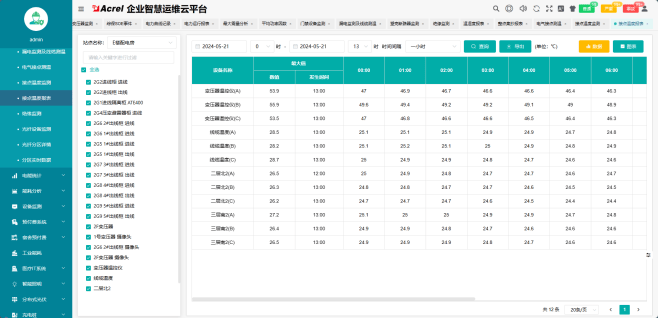

7.9.2 电气接点测温

展示所选变电所线缆及母排电气接点温度。

l数据实时刷新，响应迅速。

l支持查询历史曲线图/报表，报表支持导出为EXCEL形式。

7.9.3 接点温度报表

针对每个测温接点生成报表，记录最大温度发生时间。

l自定义时段查询

l自定义数据点间隔

l表格/曲线图切换

l支持导出为EXCEL格式

7.9.4 绝缘监测

支持接入我司绝缘检测仪，实时监测在线状态和各项电参量。

l在线状态监控

l历史数据查询，支持曲线/表格转换

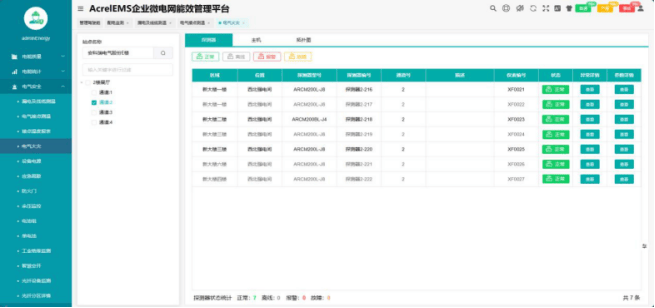

7.9.5 电气火灾

展示电气火灾主机的参数以及其所接仪表的状态和历史电参量。

l可根据仪表状态进行自定义筛选

l可对主机进行复位/消音控制

l自动生成拓扑图

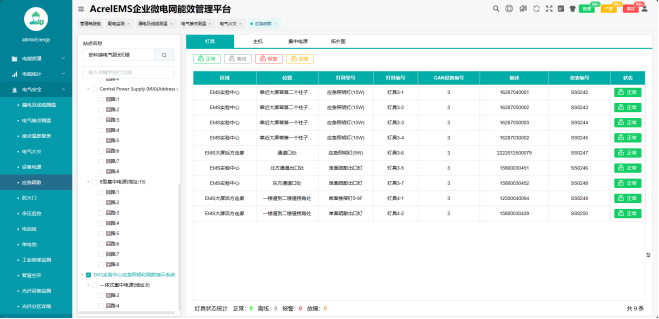

7.9.6 应急疏散

展示应急疏散主机的参数以及其所接仪表的状态和历史电参量。

l可根据仪表状态进行自定义筛选

l可对主机进行复位/消音控制

l展示集中电源的在线离线状态，所接灯具数量，安装区域位置

l自动生成拓扑图

7.9.7 余压监控

展示余压监控主机的参数以及其所接仪表的状态和历史电参量。

l可根据仪表状态进行自定义筛选，展示实时余压值

l可对主机进行复位/消音控制

l自动生成拓扑图

7.9.8 消防设备电源

展示应急疏散主机的参数以及其所接仪表的状态和历史电参量。

l可根据仪表状态进行自定义筛选

l展示消防设备电源各回路结构

l自动生成拓扑图

7.9.9 防火门

展示应急疏散主机的参数以及其所接仪表的状态和历史电参量。

l可根据防火门状态进行自定义筛选

l展示防火门的在线离线状态、通讯状态及异常详情

l自动生成拓扑图

7.10 电能统计

7.10.1 用电集抄

展示选中变配电站回路的间隔时间内的正向有功电度用能情况。

l支持查询历史曲线图/报表，报表支持导出为EXCEL形式。

7.10.2 用电统计

展示选中变配电站回路的用能数据。

l支持日报、月报、年报显示数据；支持导出EXCEL表格。

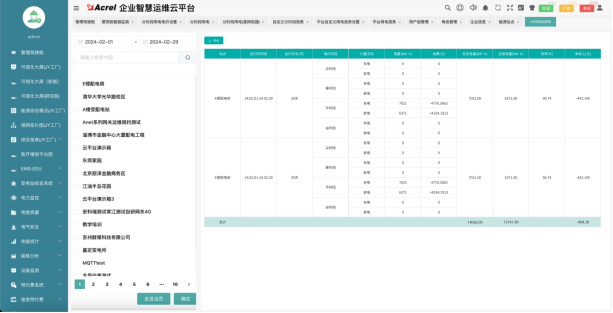

7.10.3 分时段用电

展示选中变配电站的选中回路的选中时间段的尖、峰、平、谷、总电量，电费情况（表计需要支持尖峰平谷电能采集）。

l支持导出为EXCEL形式。

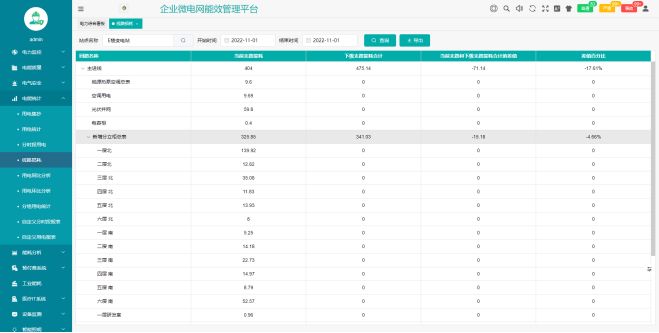

7.10.4 线路损耗

展示各层级回路的当前能耗量，并统计出当前层级下的直系子集回路的能耗合计，通过计算回路的损耗差值与能耗总值获取损耗率。

l支持导出为EXCEL形式。

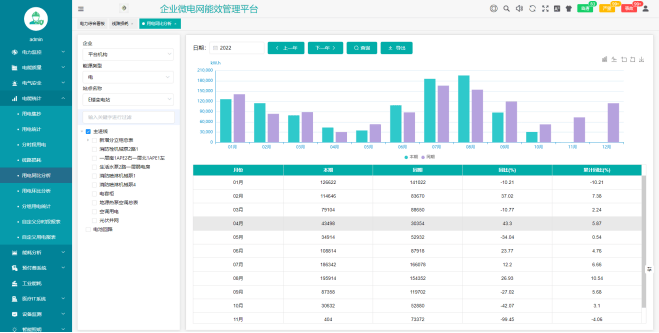

7.10.5 用电同比分析

对选定回路指定年份及前一年用能进行对比，直观展示用能数据差异。

l提供柱状图对比与数据报表对比。

l支持导出EXCEL表格

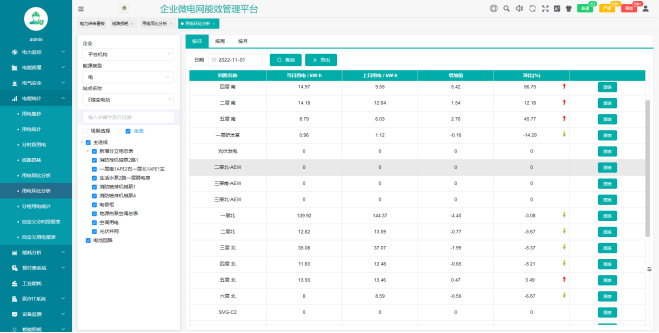

7.10.6 用电环比分析

展示选中变配电站的各回路的环比用能情况。

l支持按日、按周、按月的方式进行环比分析。

l支持导出EXCEL表格

7.10.7 分组用电统计

展示用户自己组合定义的该变配电站的用电报表，用户可以根据自己的需求对用电回路进行分类，例如：按区域统计、按分项用能统计、按部门统计等。

l支持报表按日报、月报、年报展示。

l支持柱状图，折线图，饼图切换。

l支持导出EXCEL表格

7.10.8 自定义分时段报表

平台支持自定义时间段，并设置尖峰平谷电价（表计无需支持尖峰平谷电能采集）。

l支持报表按日报、月报、年报展示。

l支持导出EXCEL表格

7.11 能耗分析

7.11.1 综合能耗看板

展示企业基本信息，整体的能耗情况，包括电、水、气和折算的标煤耗用量，还有这些用能的同环比对比分析数据，还展示了逐时、逐日用能趋势和分时段用电情况。

7.11.2 支路能耗统计

统计选择回路的分类能源用能报表。

l支持按、日、月年统计

l支持导出EXCEL格式。

7.11.3 分组能耗统计

查看自定义分组后（可组合成分项、区域、部门等），各类能耗统计报表。

l支持报表按日报、月报、年报展示

l支持柱状图，折线图和饼图展示

l支持同环比分析；支持导出Excel表格

7.11.4 能耗同比分析

查看选定回路选择年份的每个月的能耗与上一年同期数据之间的对比情况，直观展示用能数据差异。

l提供柱状图对比与数据报表对比。

l支持导出EXCEL表格。

7.11.5 能耗环比分析

查看各回路的环比用能情况。

l支持按日、按周、按月的方式进行环比分析

l支持导出EXCEL表格

7.11.6 能源流向图

展示企业选择时间段各类能源的流向图。

l支持按原始值和折标值查看。

7.11.7 能耗手工录入

可以手动补入缺失的能耗值。

7.11.8 工作能耗

通过自定义工作时段来统计工作能耗。

7.11.9 损耗分析

通过详细的上下级支路配置，分析上下级之间的用能损耗，提供精确地数据支持。

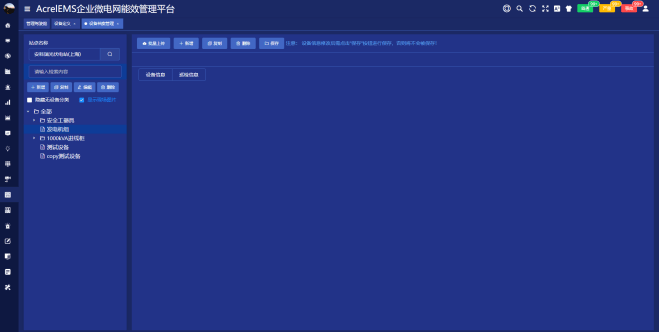

7.12 设备档案

7.12.1 设备定义

设备定义界面主要是为了便于用户快速生成自己的设备信息而制定的模板，高级权限用户通过对某一类设备进行概括抽象，将设备的基础信息和针对该设备需要巡查的进行列举并维护成电子模板。

l支持维护设备试验周期、实例图片和电子资料等其他自定义的分类。

l支持设备巡检项目维

7.12.2 设备档案管理

设备档案页面用于用户维护相应变电所下根据设备定义的模板而生成的实体设备，管理人员根据变电所内实际存在的设备填写必要的设备基础信息维护并进行维护。

l支持快速隐藏无实体设备的分类

l支持同分组类型的设备批量上传维护

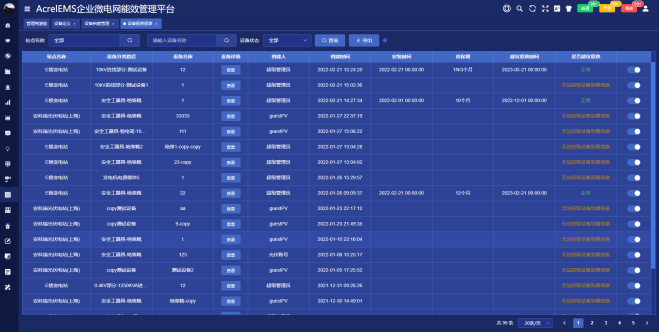

7.12.3 设备保养报表

设备保养报表用于在用户维护设备的质保期与安装时间后对设备是否超长时间运行与过期运行进行检测，提醒用户及时查看或更换相应设备。

l自定义分页展示

l支持报表导出为EXCEL形式。

l提示更换建议。

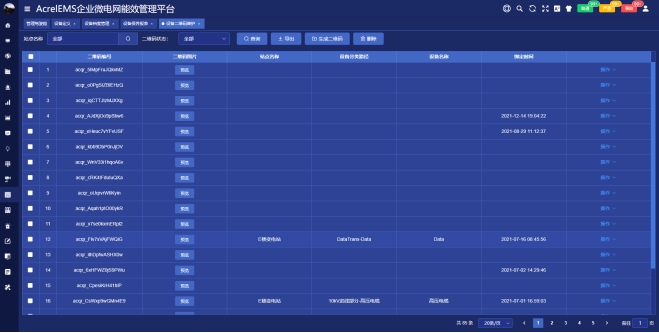

7.12.4 设备二维码维护

设备二维码是平台为了减少巡检人员一步步点击菜单才能定位到需要巡检的设备流程而开发的功能。用户通过生成二维码与相应设备绑定，在使用运维配套app扫描二维码后可以快速定位设备信息，简化了巡检人员操作流程。

l批量生成二维码，最多一次生成50个。

l支持web端与app端同步设备绑定与解绑二维码

l支持报表导出为EXCEL形式。

7.13 运维管理

7.13.1 任务管理

任务管理是用户对平台运维能力，包括定期巡检、缺陷处理、报警消除、故障抢修和工单通知功能的综合管理页面，用户可使用该页面发布各类型任务及巡检操作票给相关人员，通过查看详情跟进任务的执行情况与巡检明细。

l任务根据处理情况分类。

l支持导出为EXCEL形式。

l支持直接上传现场图片。

7.13.2 巡检记录

巡检记录是针对巡检类型的任务在流程中需要管理的节点与数据进行统一监测的页面，主要关注巡检任务流程中的负责人、执行人进度，巡检的结束时间，签到的偏差，巡检的项目和发现的缺陷问题数量等内容。

l支持根据任务执行状态、结果、时间等列进行数据筛选

l支持导出为EXCEL形式

l巡检图片采用压缩技术，降低占用空间

7.13.3 缺陷记录

缺陷记录是针对缺陷类型的任务在巡检过程中发现的设备问题进行记录与处理的页面，主要关注发生缺陷的设备、设备的位置、发现缺陷的对应巡检工单、发生缺陷的位置、类型、紧急程度及处理建议等内容，对于需要及时处理的缺陷可直接针对性的发布消缺任务。

l支持根据严重情况、时间等列进行数据筛选。

l支持导出为EXCEL形式。

7.13.4 消警记录

消警记录是用户对平台接收到的报警信息发布了消警任务后进行统一跟踪管理的界面，平台会记录发生报警时设备的异常数据与消警处理后整改图片并跟踪消警任务的执行情况。

l支持根据任务执行状态、时间等列进行数据筛选。

l支持导出为 EXCEL形式。

7.13.5 抢修记录

抢修记录是针对抢修类型的任务流程进行统一管理的界面，任务的关注重点是需要进行抢修的站点及突发性的事件。

l支持根据任务执行状态、时间等列进行数据筛选。

l支持导出为 EXCEL形式。

7.13.6 通知工单

通知工单是适用于地区负荷调整的功能，同地区的各组织机构负责人如因突发性事件或临时策略而需要让其他机构的总负荷进行调整时可发布的该类型任务，平台会给所有目标机构负责人发送短信验证码，负责人只有在平台校验短信内容后才能根据任务需要调整负荷情况，平衡整个地区的电力负荷。

l支持根据任务执行状态、时间等列进行数据筛选。

l支持导出为 EXCEL形式。

7.14 系统运行

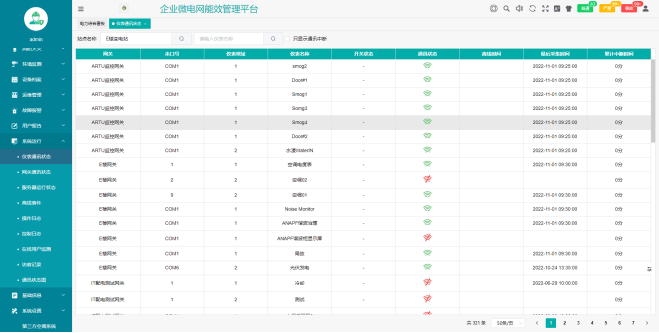

7.14.1 仪表通讯状态

仪表通讯状态主要用于监测目标站点的仪表设备数据是否正常交互、是否有离线发生、何时离线与数据交互中断的持续时间等内容，为用户初步判断设备通讯问题提供依据。

7.14.2 网关通讯状态

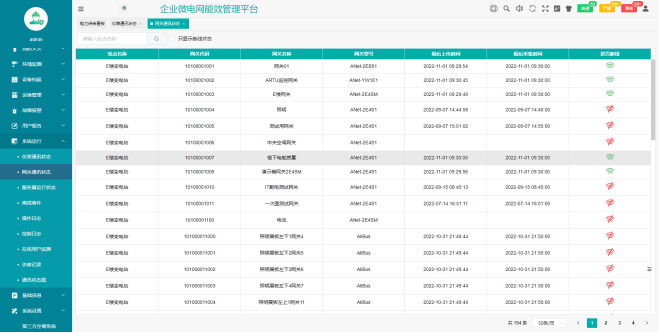

网关通讯状态主要用于监测目标站点的网关设备数据是否正常交互、是否有离线发生、何时离线，为用户初步判断网关通讯问题提供依据。

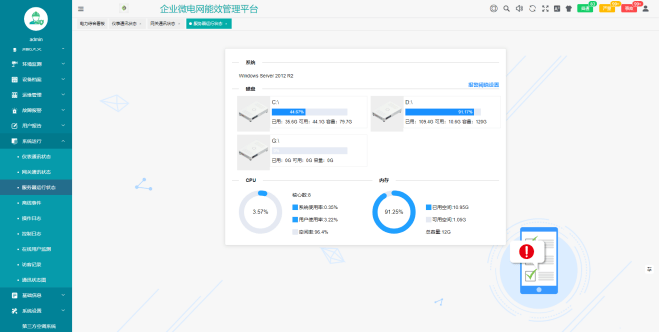

7.14.3 服务器运行状态

监测当前云平台物理设备的运行情况，主要包括系统版本、磁盘容量、CPU使用率和内存占用率等物理信息。

7.14.4 离线事件

离线事件页面主要用于记录智能设备，包括但不限于仪表、传感器和网关等设备发生的通讯中断日志（仅允许查询一个月内的离线日志）。

l支持时间、离线类型或编号等列进行数据筛选

7.14.5 操作日志

操作日志用于记录用户登录的设备端、访问的时间与查看的内容。

l支持数据筛选

l支持导出为EXCEL格式

7.14.6 控制日志

控制日志是用于记录用户操作遥信设备或仪表时的日志，主要关注操作的设备编号、类型、发生的控制内容、操作时间、操作内容和执行结果等内容。

l支持根据时间、设备类型、名称等内容筛选数据

7.14.7 在线用户监测

在线用户监测用于管控用户的登录状态，管理人员可实时查看平台当前在线用户数量并进行强制登出控制。

l能够实现对在线用户的强制登出。

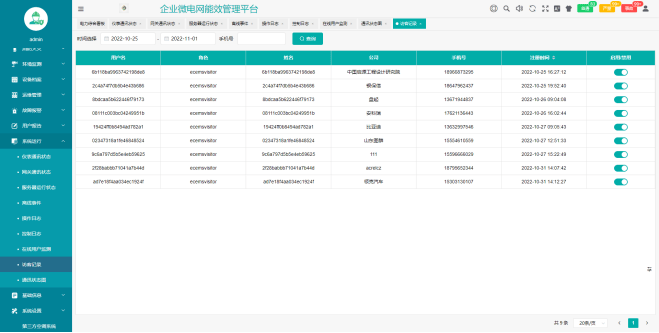

7.14.8 访客记录

记录平台的各访客信息，以及访客时间。

l支持对访客的禁用启用功能。

7.14.9 通讯状态图

平台根据网关和仪表的从属关系，自动生成结构图，并显示在线状态。

7.15 故障报警

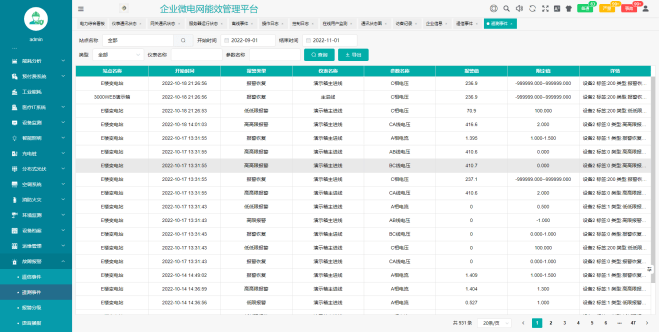

7.15.1 遥信事件

遥信事件页面主要用于记录设备参量的状态量变化日志，包括但不限于开关状态、刀闸状态、接头分合状态等信号，页面主要关注发生遥信的站点、时间、设备、参量和详情等内容。

l支持时间、仪表名称或编号、参数名等列进行数据筛选。

l支持导出为EXCEL形式。

7.15.2 遥测事件

遥测事件页面主要用于记录设备电参量在日常运行中是否超过限制的日志，包括但不限于电流、电压、功率、频率、主变温度和湿度等需要监测信号，页面主要关注发生遥测的站点、时间、设备、参量、上下限值、报警值和详情等内容。

l支持时间、仪表名称或编号、参数名等列进行数据筛选。

l支持导出为EXCEL形式。

7.15.3 报警分级

报警分析页面用于分析用户所有站点的报警情况，根据报警类型或日、月、年时间跨度对发生的报警数量进行统计分析，并根据分析数据对用户站点的报警情况排序，帮助用户定位频发报警与问题站点。

l支持自定义报警分级分类。

7.15.4 报警分析

将报警信息按照故障、紧急、一般进行分类显示。

l支持报警数据同环比分析

7.15.5 短信日志

短信日志用于记录平台在发生设备离线、通讯异常、控制校验、工单通知和设备报警上限等异常事件时对紧急联系人发生短信的日志。

l支持时间、发送结果或手机号等列进行数据筛选

7.16 二次开发平台

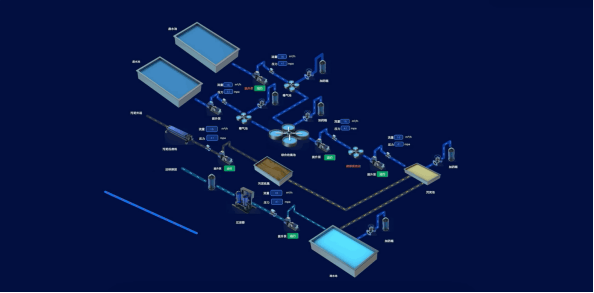

7.16.1 组态

通过图形化的编辑方式自定义组态图，包括系统图构成、监测数据绑定、控制命令集成，支持数据实时刷新、数据统计和设备远程启停，支持动态效果展示。

7.16.2 自定义报表

用户自定义报表模板，自动生成各类统计报表。支持API接口或数据库等多种数据源，其中数据库支持mysql、oracle、sqlserver等，支持导出成EXCEL表格。
