本文探讨了电弧的基本概念，重点介绍了故障电弧的产生原因，如线路老化、绝缘破损和接触不良，以及其可能引发的电气火灾风险。此外，文章还提及了相关产品标准如GB14287.4-2014和安科瑞公司的解决方案，如故障电弧探测器和相关产品。
什么是电弧？
电弧俗称‘电火花’，又叫‘打火’，本质是一种绝缘体被电压击穿后，由不导电变得导电，且发光发热的自然现象。

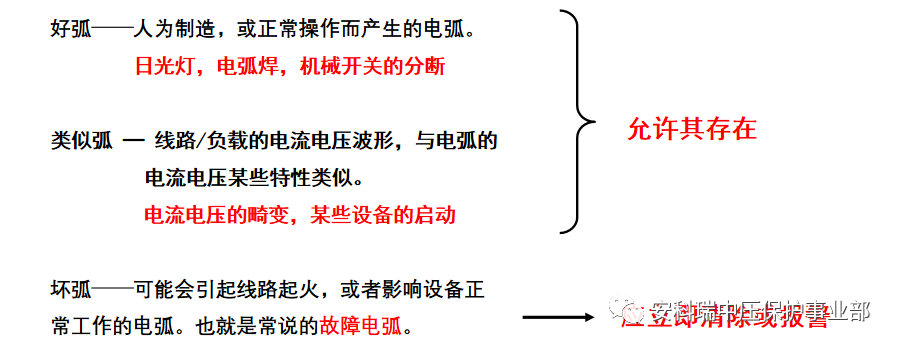

电弧也有好弧和坏弧？
什么是故障电弧？
故障电弧是由于电气线路或设备中绝缘老化破损、电气连接松动、空气潮湿、电压电流急剧升高等原因引起空气击穿所导致的气体游离放电现象。（摘自GB14287.4-2014）
故障电弧的危害
故障电弧是指由于电气线路或设备中绝缘老化破损、电气连接松动、空气潮湿、电压电流急剧升高等原因引起空气击穿所导致的气体游离放电现象。故障电弧发生时，其中心温度可高达3000 ℃左右，并伴随有金属喷溅物，足以引燃任何可燃物，引发电气火灾，对人民群众的生命财产安全造成危害。
①故障电弧产生的原因---线路老化
原因一：电气线路老化，导致相间并联故障电弧
电气线路年代久远尚未更换；
私拉乱接、线路长时间过负荷运行加速线路老化；
紫外线、烟雾环境等造成线路老化。

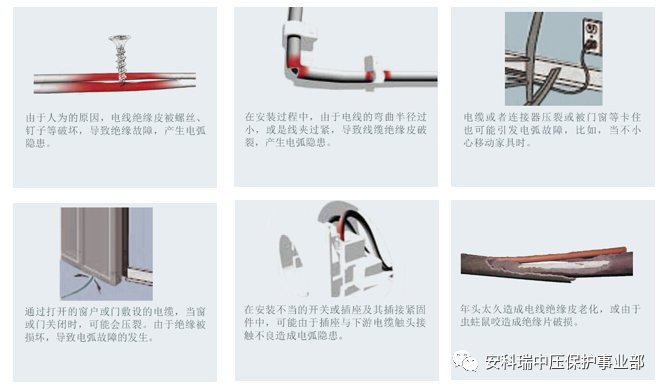

②故障电弧产生的原因---绝缘破损
原因二：线路绝缘破损，导致相间并联故障电弧及对地故障电弧
(1)电气线路施工时未按规范使用套管等保护措施；
(2)野蛮施工等施工不当导致线路绝缘皮破损；
(3)后期装饰过程中因钉子等毁坏墙内电线绝缘皮；
(4)未按规范位置敷设电线，导致电线被门窗、桌椅板凳等破坏绝缘皮；
(5)鼠咬虫蛀等导致线路绝缘破坏。
③故障电弧产生的原因---接触不良
原因三：线路虚断、接触不良引发串联故障电弧。
(1)使用蛮力穿管扯线导致线束内部虚断；
(2)电气接头、接线端子等连接不牢；
(3)插座老化失去弹性与插头接触不良。

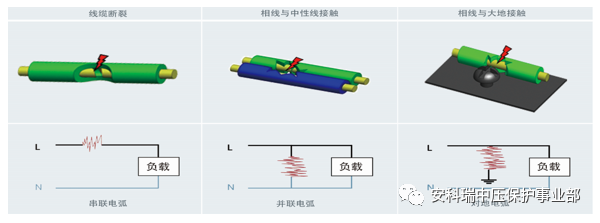

故障电弧产生的原因
产品执行的标准

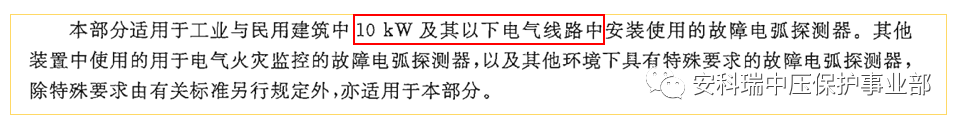

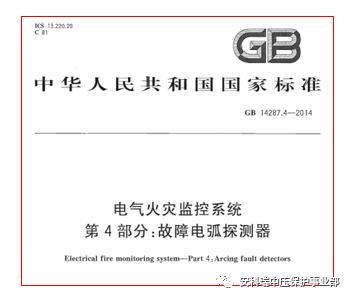

GB14287.4-2014 第4部分：故障电弧探测器

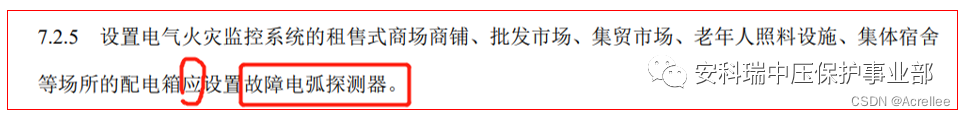

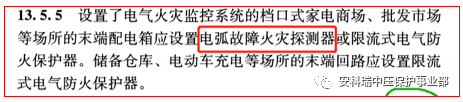

故障电弧部分

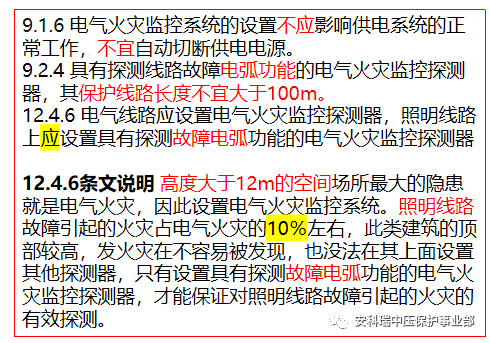

《火灾自动报警系统设计规范》GB50116-2013
《民用建筑电气设计标准》GB51348-2019

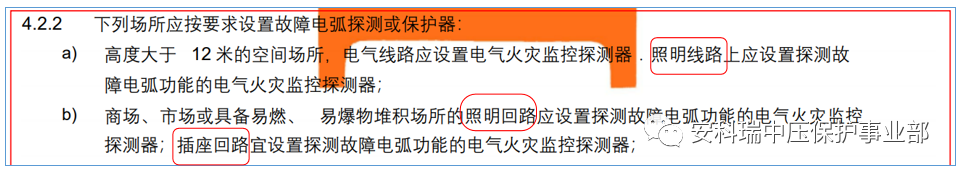

《建筑电气防火设计标准》DB32/T 3698-2019
《电气火灾监控系统设计、施工及验收规范》DB37/T 2863-2016

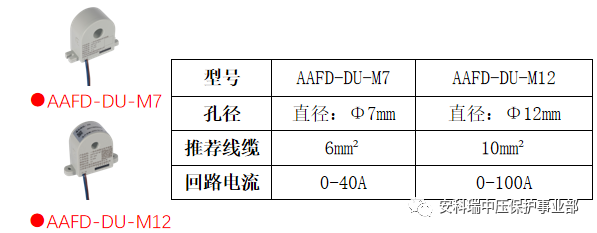

安科瑞多回路型故障电弧探测器电能表,电瓶车充电桩,变电所运维云平台,无线计量模块-安科瑞电气股份有限公司官方网站

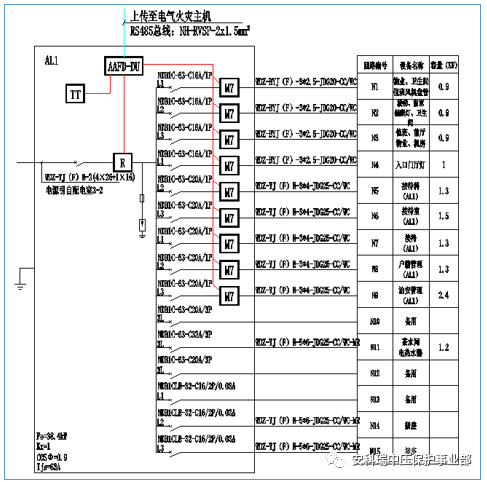

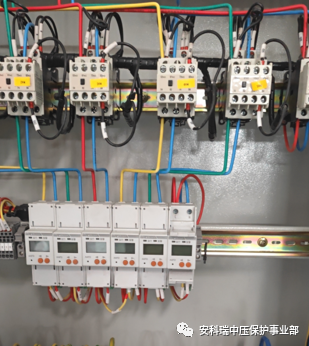

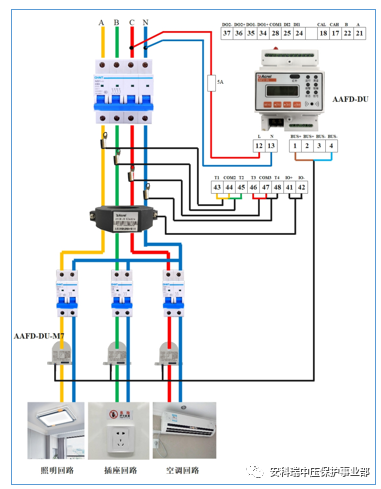

产品接线与图例

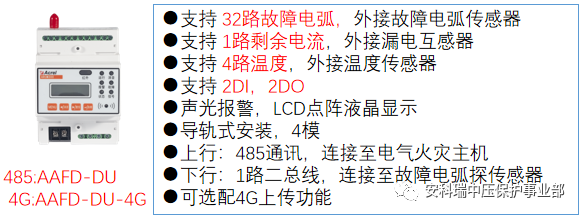

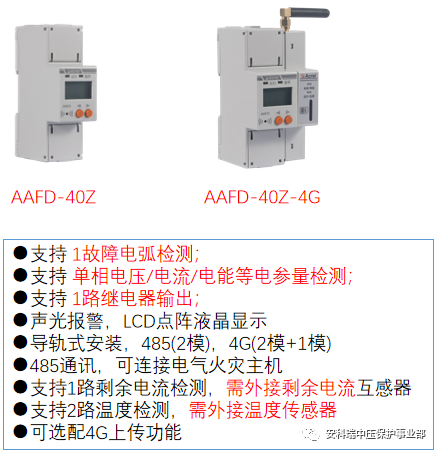

安科瑞多功能型故障电弧探测器

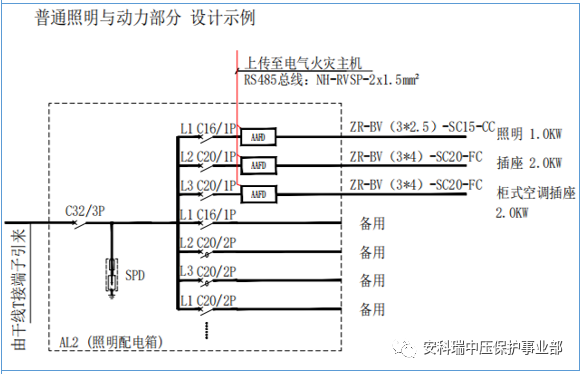

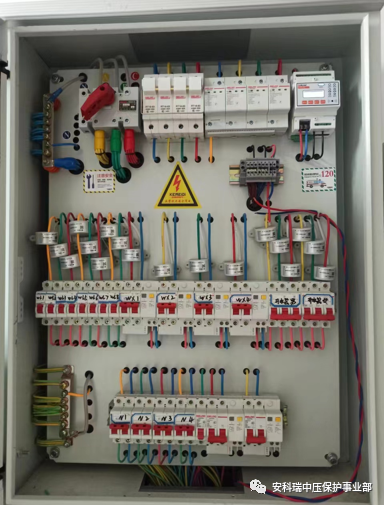

产品接线与图例

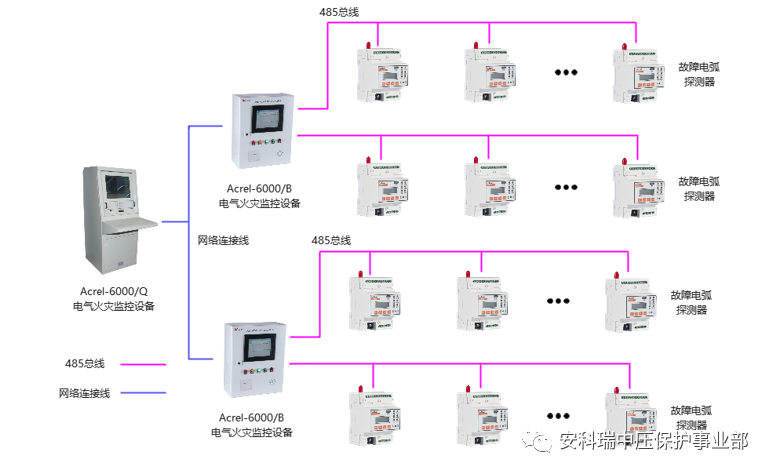

系统组网
资质证书

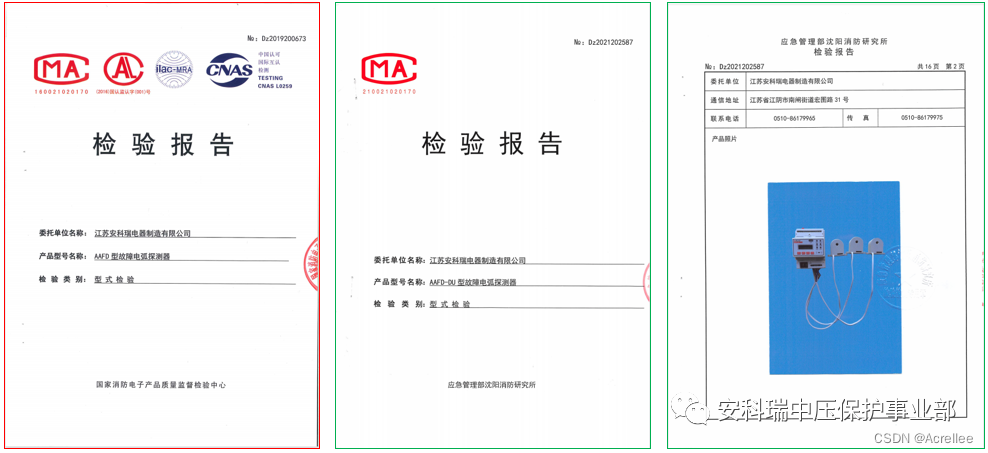

▲ 型式检验报告
