安科瑞智慧用电末端智能监测模块用电精灵的解决方案

1 概念

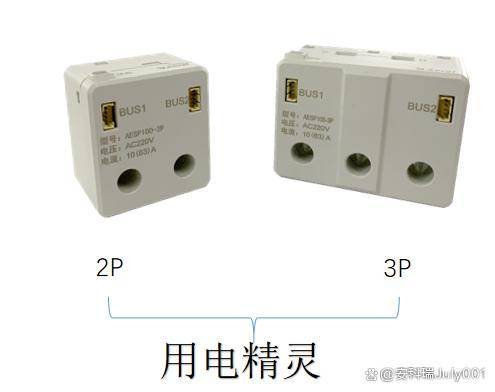

AESP100系列用电精灵是安科瑞电气股份有限公司全新推出的低成本智慧用电解决方案，产品由用电精灵与智能网关两部分组成，用电精灵应用于末端空开安装。可用于对用电线路的关键电气因素，如电压、电流、功率、温度、能耗等进行实时监测，具有预警报警、电能计量统计等功能。

2 应用场景

应用于户内建筑物及类似场所的工业、商业、民用建筑及基础设施等领域低压终端配电网络。适用于单相、双火线、三相三线、三相四线中性点直接接地（TT）的低压电网系统。

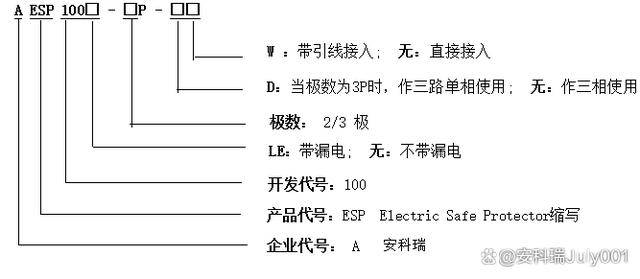

3 型号说明

4 具体型号对应功能

计量功能：实时监测并上报电压、电流、功率、电能、漏电、温度、频率等电参量。

报警功能：过压报警、欠压报警、过流报警、过载报警、漏电报警、超温报警、三相电缺相报警 等。

预警功能：过压保护跳闸、欠压保护跳闸、过流保护跳闸、过载保

可实时监测电压、电流、功率、电能、温度等参量

具有过压、欠压、过载、过流、超温等多种报警功能

标配RS-485（MODBUS）通讯

可选直接安装或引线安装，可选模数2P/3P

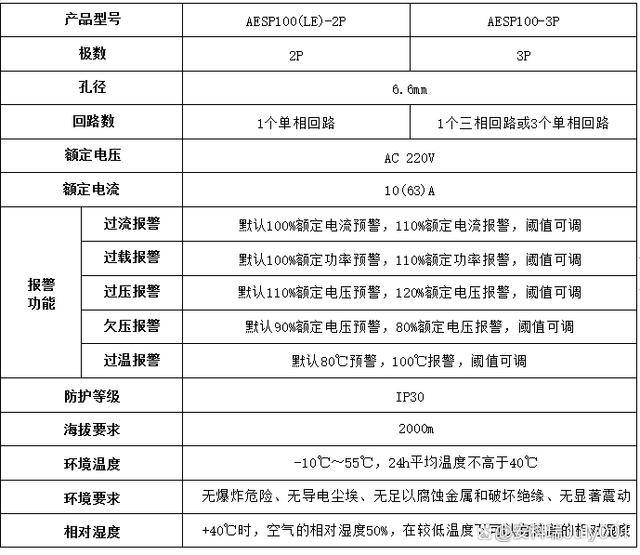

5 技术参数

6 安装与接线

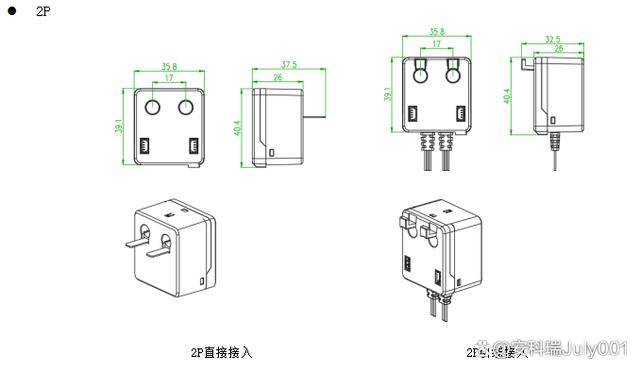

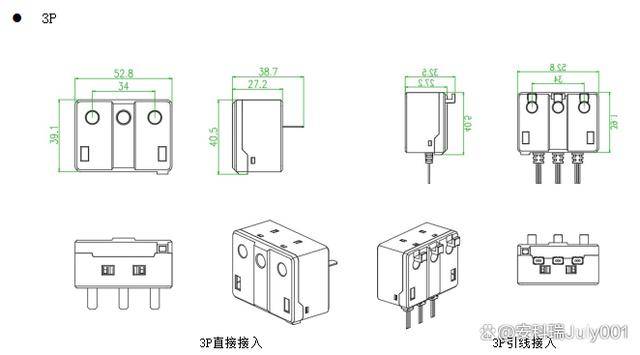

安装

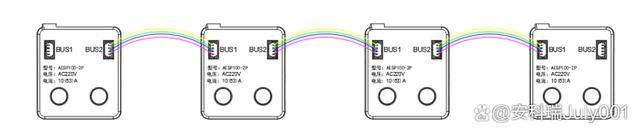

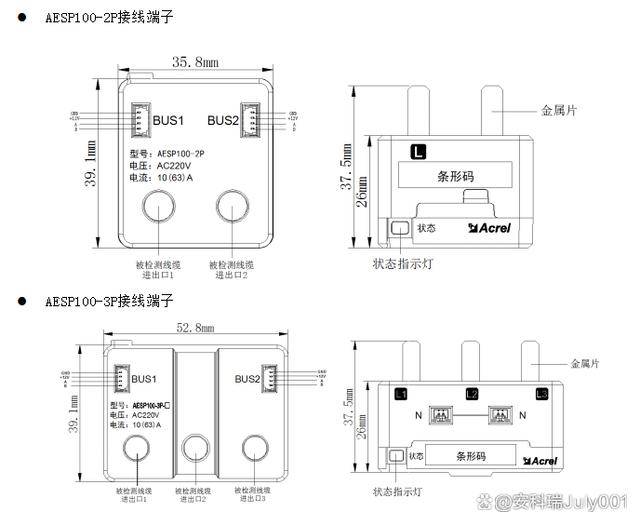

接线端子

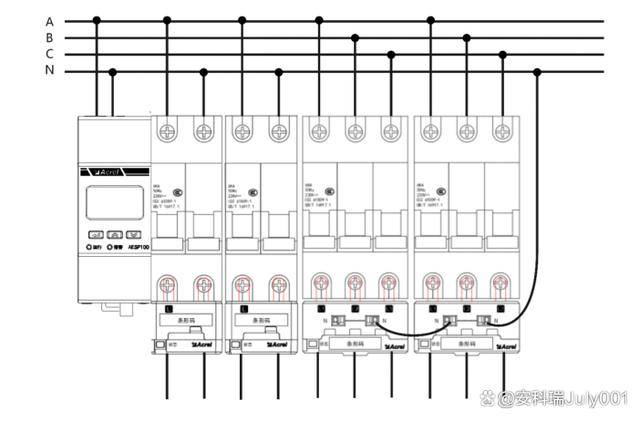

接线示意图

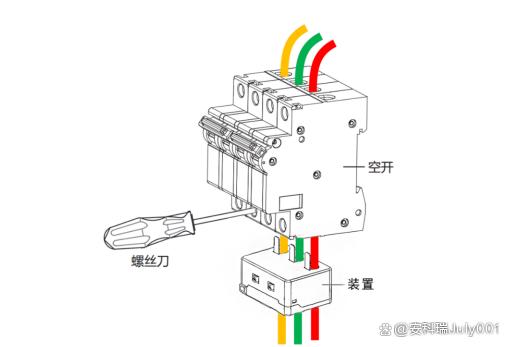

安装示意图

AESP100系列在线监测装置配合断路器和智能网关安装接线范例，仅供参考。

注：各类型装置可任意组合安装，一台网关可连接16个回路的监测装置。

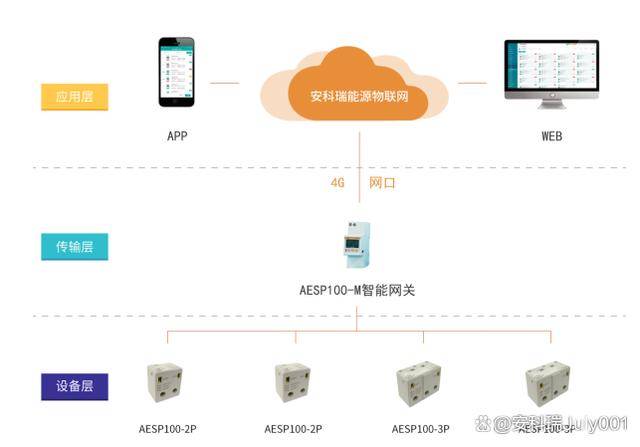

7 系统组网
