NAS文件系统核心概念及关键流程

原创已于 2025-05-28 17:47:52 修改 · 2.6k 阅读

32 ·

CC 4.0 BY-SA版权

文章标签：

#服务器 #linux

于 2024-09-19 00:25:13 首次发布

文章目录

概要

本文将包括如下内容：NAS文件系统核心概念、文件系统概念模型与数据组织、文件系统 IO 路径与关键流程等。

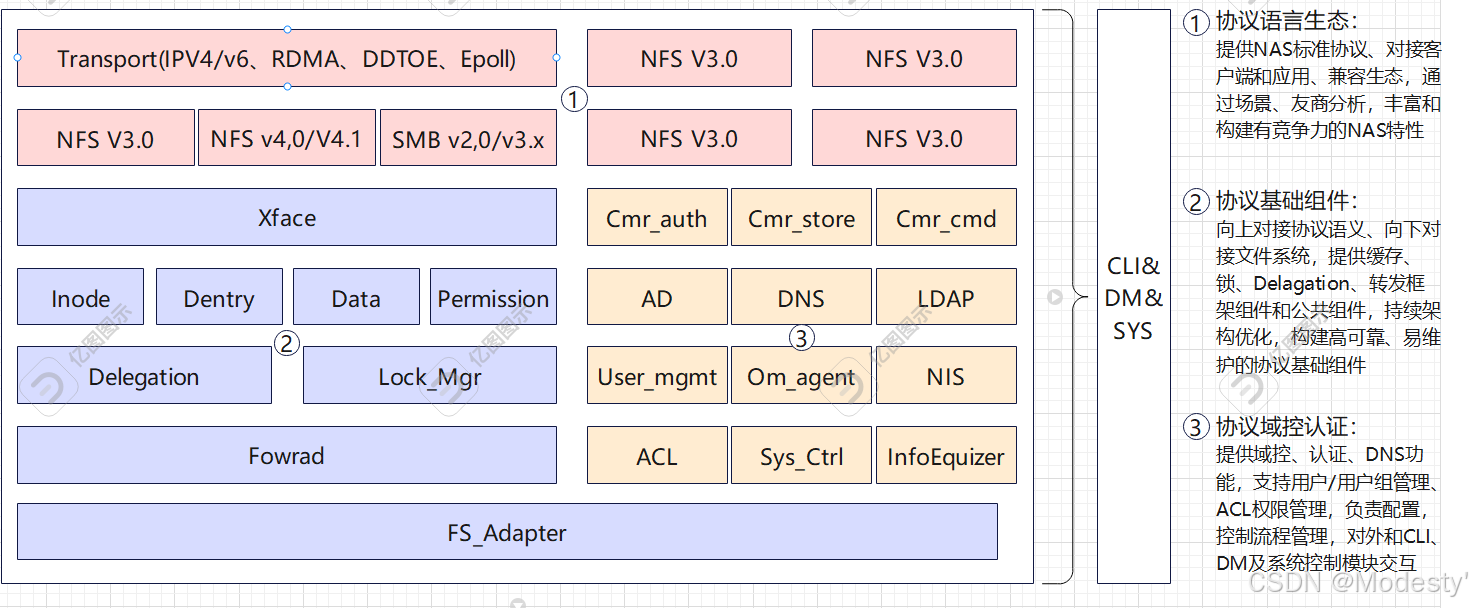

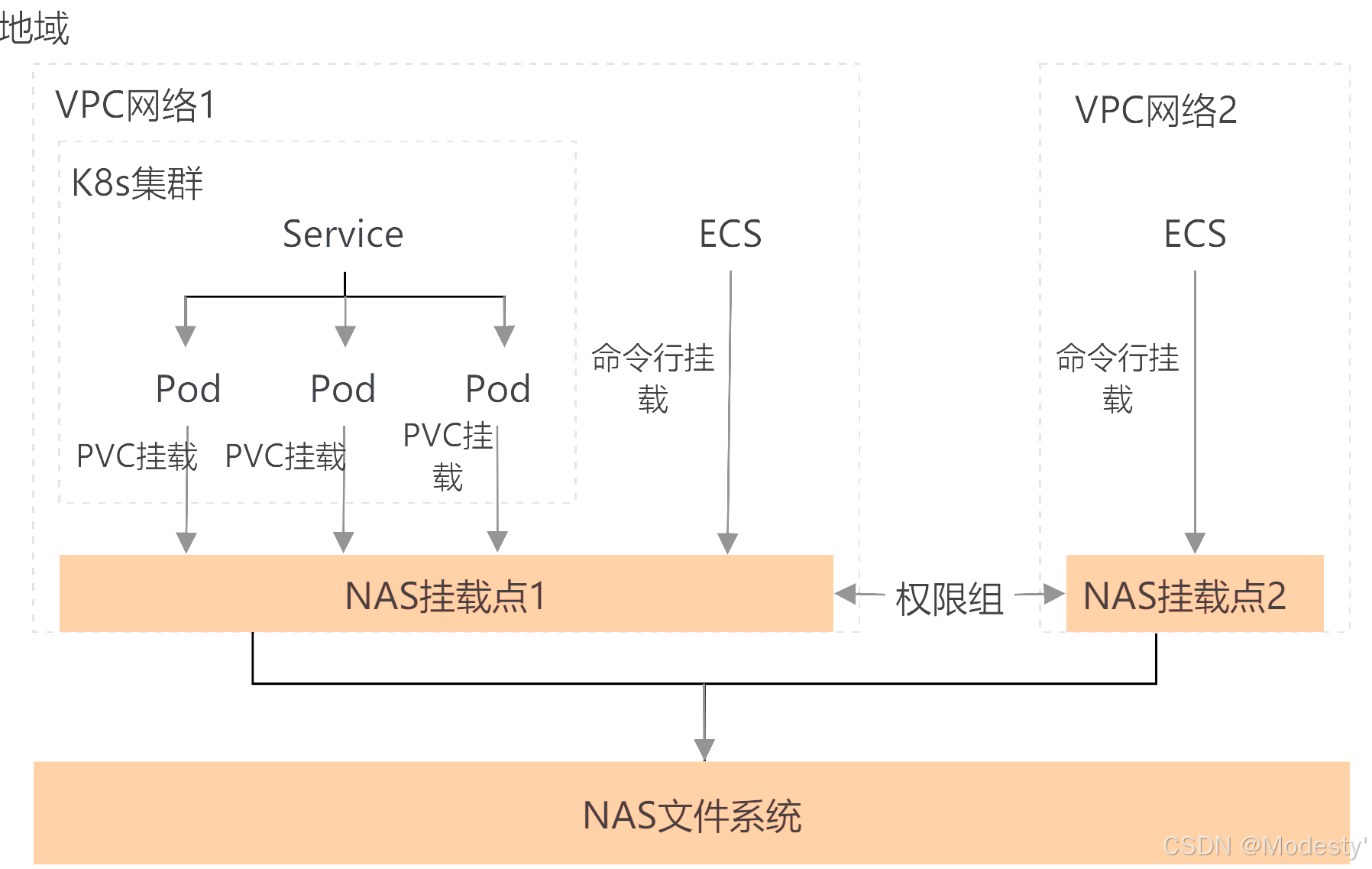

NAS服务器提供文件服务，支持NFS协议或SMB协议等挂载。文件系统用于存储文件的数据和元数据，通过计算节点挂载访问。以目录树等形式管理文件的数据和元数据。支持多个计算节点同时访问，进行数据共享和高并发读写。

在这里插入图片描述

一、NAS 文件系统核心概念

inode：元数据的 “数字档案”

inode 是 Linux/Unix 文件系统的核心数据结构，每个文件对应唯一 inode 节点（通过ls -i命令可查看 inode 编号），存储非文件名的全部元数据。其核心作用包括：

数据寻址：记录文件数据块（Block）的物理位置（如 EXT4 文件系统通过间接块支持大文件寻址）。
权限控制：存储用户 / 组 ID、读写执行权限（如rwxr-xr-x），实现访问控制。
时间管理：维护三类时间戳：
ctime（Change Time）：元数据修改时间（如权限变更）。
mtime（Modify Time）：文件内容修改时间。
atime（Access Time）：文件最后访问时间（可通过noatime挂载选项优化性能）。

典型场景：
当用户执行cp file1 file2时，系统会创建新 inode（复制元数据），但共享数据块（若启用写时复制 COW 技术）；删除文件时，仅删除 dentry 链接，当 inode 链接数为 0 且无进程引用时，才释放数据块。

dentry：文件名的 “寻址桥梁”

每个文件对应一个dentry（目录项）结构体，用于维护文件路径的层级关系（如父目录、子目录、文件名），并指向对应的 inode。核心作用包括：

路径遍历：通过父目录 dentry 找到子节点，构建目录树（如/usr/local/bin路径需逐级解析 dentry）。
缓存加速：借助 dcache（目录缓存）存储最近访问的 dentry，减少 inode 查询开销（可通过sync命令刷新缓存）。
软硬链接区分：
硬链接：多个 dentry 指向同一 inode（共享元数据，如ln file1 hard_link）。
软链接：独立 inode，dentry 存储目标路径（如ln -s file1 soft_link）。

– dentry与 inode 的协作：
例如用户访问/etc/passwd时，流程为：
根目录 dentry 解析 “etc” 得到子 dentry，关联 etc 目录的 inode。
通过 etc 目录 inode 找到 “passwd” 文件的 dentry，关联其 inode。
最终通过 inode 获取数据块地址，完成 IO 操作。

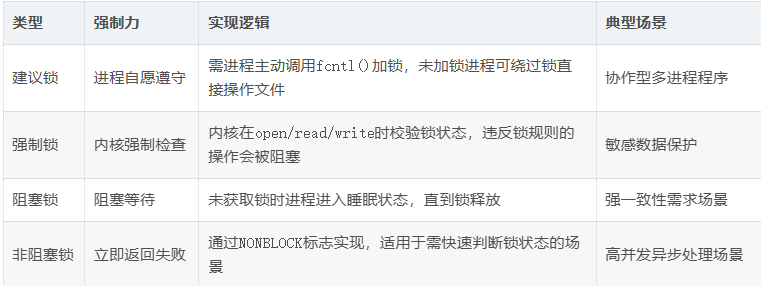

文件锁：并发访问的 “交通管制”

建议锁性能更高，但存在进程 “作弊” 风险；强制锁安全性强，但增加内核检查开销。
分布式场景需配合分布式锁（如 etcd、Redis）实现跨节点互斥，单纯文件锁无法解决跨服务器冲突。

二、文件系统概念模型与数据组织

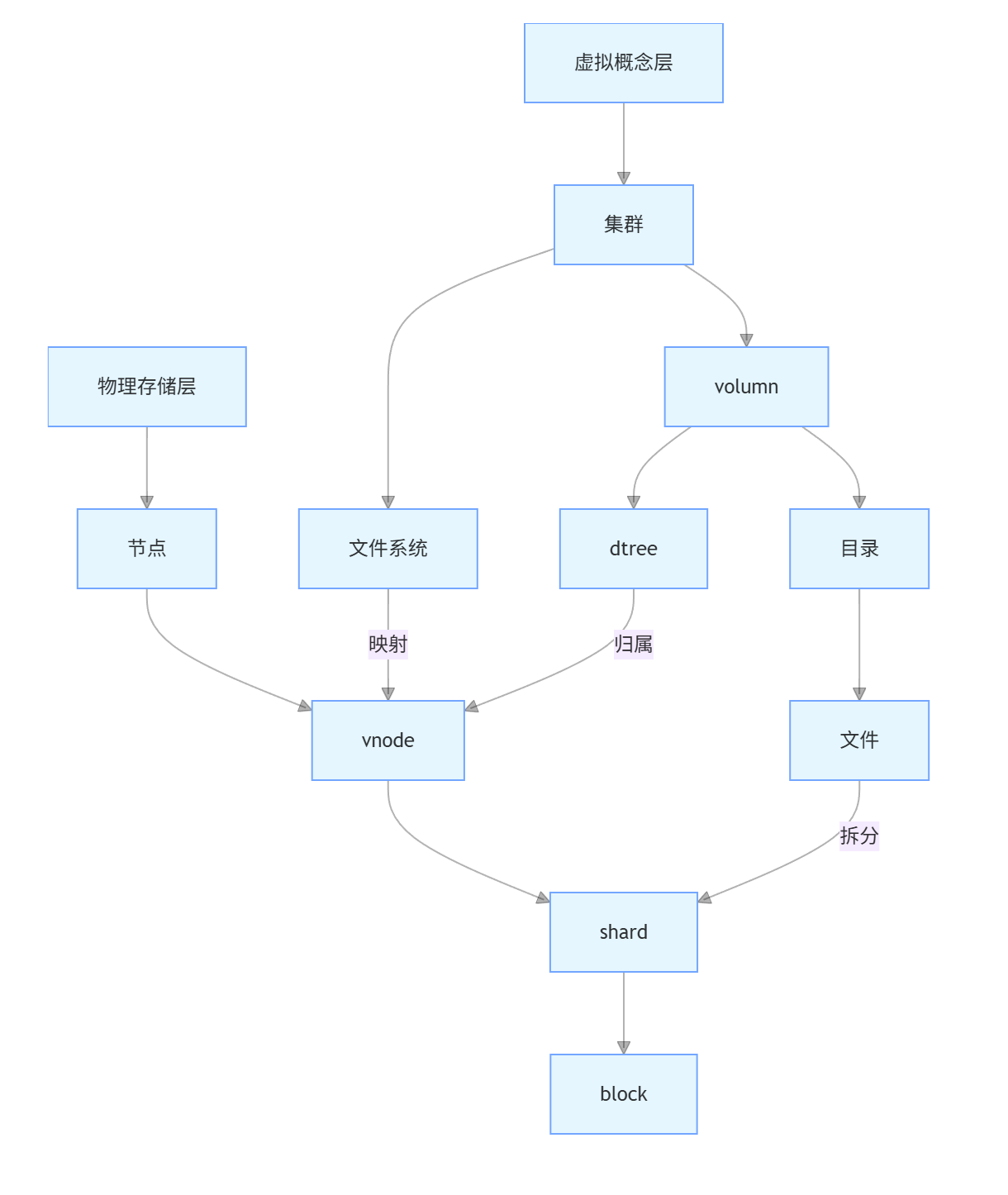

（一）逻辑分层模型

在这里插入图片描述

虚拟概念层：

从宏观到微观依次为集群 → 文件系统 /volumn → dtree / 目录 → 文件，呈现用户可见的逻辑结构。
volumn 作为存储资源抽象单元，下挂 dtree 和普通目录，最终指向具体文件。

物理存储层：

从逻辑到物理依次为节点 → vnode（虚拟节点） → shard（数据分片） → block（物理块）.
vnode 作为路由节点，关联文件系统和 shard；shard 是数据分片单元，最终映射到物理存储块。

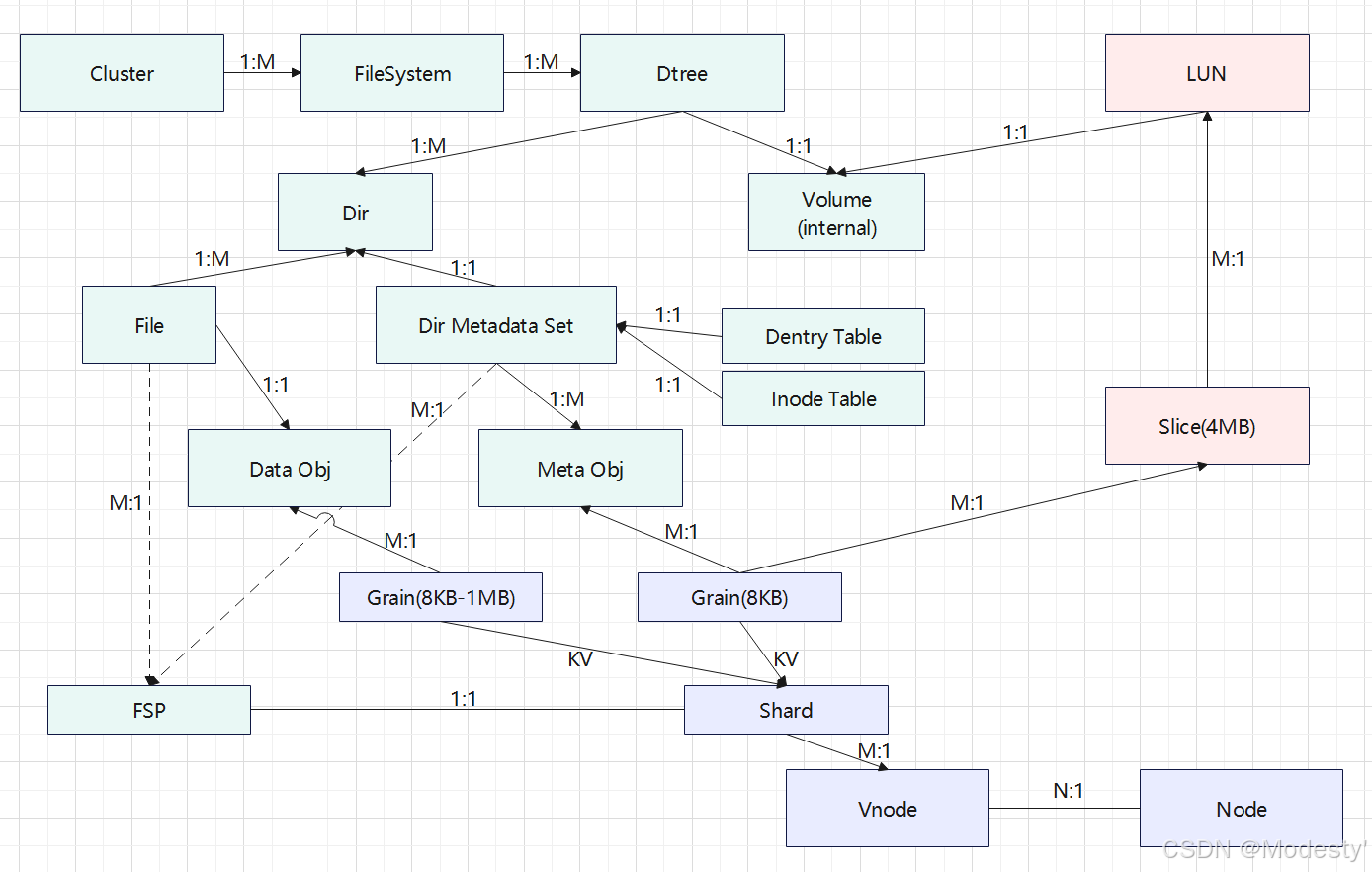

关键映射关系：

文件系统 /dtree 归属到 vnode，由 vnode 调度至具体存储节点。
文件数据拆分为多个 shard，分布在不同节点的 block 中（类似分布式存储的分片机制）。

volumn：逻辑存储单元，抽象物理磁盘空间（支持配额管理、快照等）。
dtree（Directory Tree）：特殊目录结构，用于文件分布策略（如按哈希分桶到不同 shard）。
shard：数据分片单元，一个文件可能拆分为多个 shard 存储在不同节点（如 Ceph 的 PG 分区机制）。
vnode：虚拟节点映射，负责 shard 到物理节点的路由（类似 DNS 解析的负载均衡）。

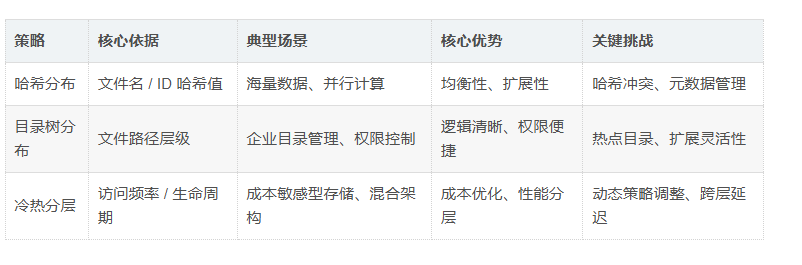

（二）数据分布策略

在这里插入图片描述

三、文件系统 IO 路径与关键流程

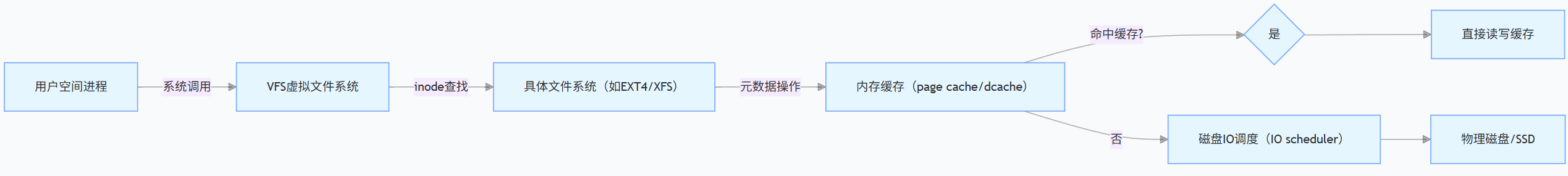

IO 读写全流程解析

IO流程
关键结构：

VFS 层：统一不同文件系统接口（如 ext4、nfs、cifs），实现跨文件系统操作（如cp /ext4/file /nfs/share）。
缓存层：
- page cache：缓存文件数据块（读预取、写回机制提升性能）。
- dcache：缓存目录项，加速路径解析（find命令效率依赖 dcache 命中率）。
物理层：通过设备驱动（如 SCSI/NVMe）与存储介质交互，支持调度算法优化 IO 顺序。

具体关键步骤解析：

写数据关键步骤
系统调用与路径解析：用户进程通过write()发起调用，内核通过dcache或路径遍历获取文件inode，检查权限与文件锁。
缓存与元数据更新：数据写入page cache并标记脏页，更新inode的mtime、ctime和文件大小。
刷盘与物理写入：由pdflush或sync触发刷盘，块分配器确定物理块，经 IO 调度后写入磁盘。
读数据关键步骤
缓存优先：先查page cache，命中则直接返回数据；未命中则查询inode块映射表获取物理地址。
磁盘读取与缓存更新：从磁盘读取数据加载到page cache，再返回给用户，同时可能触发预取优化。
部分技术与优化
分离存储：inode与数据分区域存储，减少磁盘访问竞争。
写时复制（COW）：保障数据一致性，避免部分写入问题。
分布式系统的差异：如 CephFS 访问数据时，需先通过 MDS 获取元数据，数据块经 CRUSH 算法分配节点，存在网络开销。
性能观测工具
strace：跟踪系统调用，查看用户与内核交互。
perf：分析内核函数耗时，定位性能瓶颈。
blktrace：捕获磁盘 IO 地址与时序，优化存储性能。

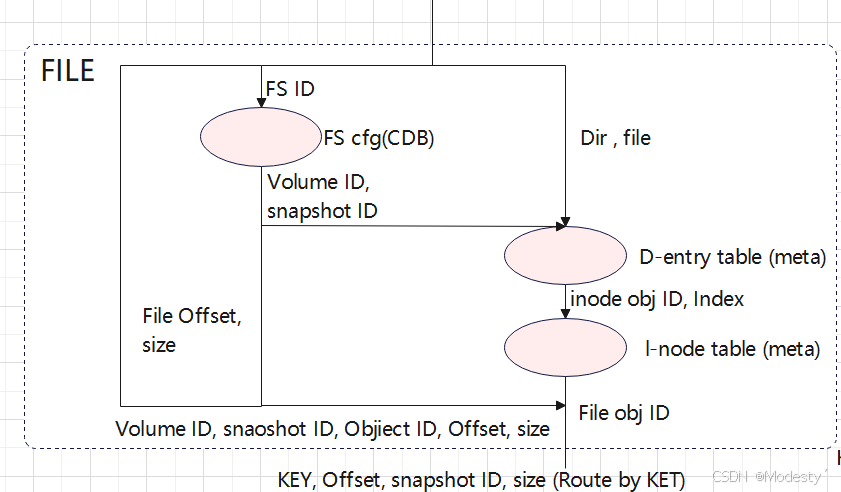

文件系统具体处理：用户空间传入数据，经过文件系统处理，得到相关信息，通过文件系统的信息，处理后得到在盘上的起始位置和内部偏移，从而读出或者写入数据。
