电力行业学习笔记

电力

火电

利用煤、石油、天然气为燃料生产电能。

1. 生产过程：燃料放在锅炉中燃烧，加热水使成蒸汽。将燃料化学能——>热能。蒸汽压力推动汽轮机旋转，热能——>机械能。汽轮机带动发电机旋转，机械能——>电能。

火电占全球75%，我国则占83%。我国北方火电比重更大。
火电厂主要控制系统：

2. DCS 集散控制系统
3. NCS 网络控制系统
4. SIS 厂级监控信息系统
5. MIS 管理信息系统

DCS 集散控制系统

主要进行火电汽轮机组、锅炉等生产系统的分散控制、实现现场设备数据采集和指令下发。
DCS在电力生产控制大区Ⅰ区。传输协议一般为厂家工控协议为主。ABB、西门子、艾默生。
火电DCS系统主要功能：

1. 锅炉的热工参数（压力、稳定、流量等）连续测量和显示。
2. 对锅炉参数进行自动调整。
3. 锅炉的启、停及运行等一系列操作者都进行自动化控制。
4. 在超压、水位过高，水位过低以及超压停炉和水位过低停炉时进行联锁保护。

DCS网络分为现场层、控制层、监控层、管理层。各个层级类比工业企业标准分层。

NCS系统 网络控制系统

又称为升压站控制系统，属于变电站综合自动化系统。具备保护、测控、远动、AGC/AVC、微机五防功能及继电保护等功能。通过远东装置与调度中心进行通信实现发电量控制（在生产控制大区Ⅰ区）。协议类型为电力专用。IEC104、IEC103、61850等。
NCS整个系统结构为站控层和间隔层。
站控层为双光纤以太网，其中一个网络故障时，另一个网络能承担全部任务。
站控层能与SIS网实现网络通讯，通过SIS网与各单元机组DCS进行信息交换。

SIS厂级监控系统

是电力生产控制系统和管理信息系统之间的桥梁，火电厂中主要通过接口机采集DCS系统数据。在生产控制大区Ⅱ区。采用OPC/Modbus等协议居多。
主要功能包括：

1. 全厂生产工程实时数据采集与处理。
2. 厂级生产过程信息监视、统计和分析。
3. 全厂调度和机组负荷优化分配。
4. 厂级及机组级性能计算。
5. 设备状态检测和维修指导。
   整个SIS系统分为上下两层，下层为SIS接口层网络。采用独立接口机连接各个独立DCS系统进行数采，上层为SIS应用层网络，挂接SIS层各应用服务器。

MIS管理信息系统

以生产管理为基础，设备管理、经营管理为中心的综合管理系统。
主要功能：

1. 通过与SIS机组、DCS及其他控制系统连接，获取现场实时过程数据，企业负责人可随时了解和掌握机组主辅设备的运行性能和状态。
2. 通过历史数据，建立优化模型与故障诊断模型，对设备进行运行指导、调优和故障诊断。
3. 建立统一的管理平台，整合各个系统，对生产管理人员调度资源、协调全厂运行提供有人支持。
4. 提供对运营数据的多维分析与查询，实现对电厂运营的决策支持、支持连接ERP系统，实现信息协同。

生产控制大区	生产控制大区	信息管理大区	信息管理大区
安全Ⅰ区	Ⅱ区	Ⅲ区	Ⅳ区
DCS PLC NCS AGC/AVC	SIS 继电保护系统 电能量采集装置 电力交易系统 故障录波系统	检修系统 气象信息系统报价辅助决策	MIS OA系统 信息发布系统

AGC/AVC：发电控制的两个子系统
AGC：自动发电控制
按照电网负荷变化使投入该功能的发电机组的负荷，自动进行相应的调节。
AVC：自动电压控制，投入该功能后系统电压变化时，励磁系统自动条件维持机端电压不变。

继电保护：
作用：

1. 当电网发生足以损坏设备或危及电网安全运行的故障时，使被保护设备快速脱离电网。
2. 对电网的非正常运行及某些设备的非正常状态能及时发出警报信号，以便迅速处理，使之回复正常。
3. 实现电力系统的自动化和远动化，以及工业生产的自动控制。

基本任务：

1. 自动、迅速、有选择性的将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行。
2. 与电力系统中的其他系统中的自动化装置配合，在条件允许时，采取预定措施，缩短事故停电时间，尽快恢复供电，从而提高电力系统运行可靠性。

电力系统的“五防”：

1. 防止误分、合断路器。
2. 防止带负荷分、合隔离开关。
3. 防止带电挂（合）接地线（接地开关）。
4. 防止带接地线（接地开关）送电，也就是防止带接地线（接地开关）合断路器（隔离开关）。
5. 防止误入带电间隔。

风电

风的动能——>机械能——>电能。
风电场的电气部分由一次部分和二次部分共同组成。
电气一次系统包括：

1. 风机叶轮
2. 传动装置
3. 发电机
4. 变流器
5. 机组升压变压
6. 升压站中的配电装置
7. 升压站中的升压变压器
8. 升压站中的高压配电装置
9. 架空线路

风电场电气二次系统：
主要用于风力发电机组、变压器、线路等风电场电气主系统设备进行保护、控制、监测和调节，以及为运行维护人员提供运行工况或生产指挥信号，不直接和电能主回路产生联系。
主要包括：
风电场继电保护及安全自动装置，调度自动化系统、通信系统和风电机组控制系统。
风电控制系统具有极高的环境适应性和抗电磁干扰等能力。

风力发电控制系统基本功能：

1. 数据采集（DAS）功能：包括采集电网、气象、机组参数，实现控制、报警、记录、曲线功能等。
2. 机组控制功能：包括自动启动机组、并网控制、转速控制、功率控制、无功补偿控制、自动对风控制、解缆控制、自动脱网、安全停机控制等。
3. 远程监控系统功能：包括机组参数、相关设备状态的监控、历史和实时曲线功能，机组运行状况的累计监测等。

风机状态监控系统：
风场监控与数据采集系统，（SCADA）是帮助用户管理、控制、监视风机运行数据的特定工具，通过该系统，用户可以收集、查看有关风力发电机机械、电力、气象等性能的数据。利用SCADA系统、可以完成实时数据监视，历史数据汇总，运行数据分析和实时数据存储等功能，针对不同的用户，实现不同的权限管理，可以完成对包括风场地理信息在内的风场和风机基本信息的查看和检测。

风电场群集控系统：
风电场群集控系统是对地理上分散运行的多座风电发电场实施统一集中控制的系统。

风电功率预测系统：
安装在风电场和电力系统调度中心。0-72h短期功率预测。0-4h超短期功率预测。
预测结果的作用和意义：

1. 电力系统调度运行人员可根据风电功率预测结果，调整和优化常规电源发电计划曲线，降低旋转备用容量。
2. 风电场运行人员可以根据风电功率预测结果提前安排检修计划，尽量减少因检修而损失的发电量。
3. 在电力市场环境下，风电功率预测是风电运营商参加市场竞价的必备条件。

风电场厂用电系统：升压变电站站用电系统。风电机组自用电系统。

用电业务发展趋势：风电场智能运维技术。
待解决的关键技术：

1. 高端运维装备，包括运维工装、船舶等。
2. 智能化的机组故障及预警监测及识别。
3. 人工智能在运维策略领域的应用。

风电业务发展趋势：风光储融合，24小时清洁能源发电。

水电

安全Ⅲ区：雷电监测系统，气象信息系统、大坝自动监测系统、防汛信息系统、报价辅助决策系统、检修管理系统和管理信息系统MIS。
安全Ⅱ区：梯级水库调度自动化系统、水情自动测报系统、水电厂水库调度自动化系统，电能量采集装置。电力市场报价终端、故障录波信息管理终端。
安全Ⅰ区：水电厂集中控制系统、梯级调度监控系统、网控系统、相量测量装置（PMV），继电保护、各种控制装置，五防系统等。

光伏

太阳能光伏发电和太阳能光热发电。
太阳能光热发电：通过聚光聚热系统加热介质再利用传统蒸汽发电设备发电。
太阳能光伏发电：利用光伏电池的光生伏特效应而进行发电的。
光伏发电也称为太阳能光伏发电，是光伏电池将太阳的辐射能直接转换为电能的过程。

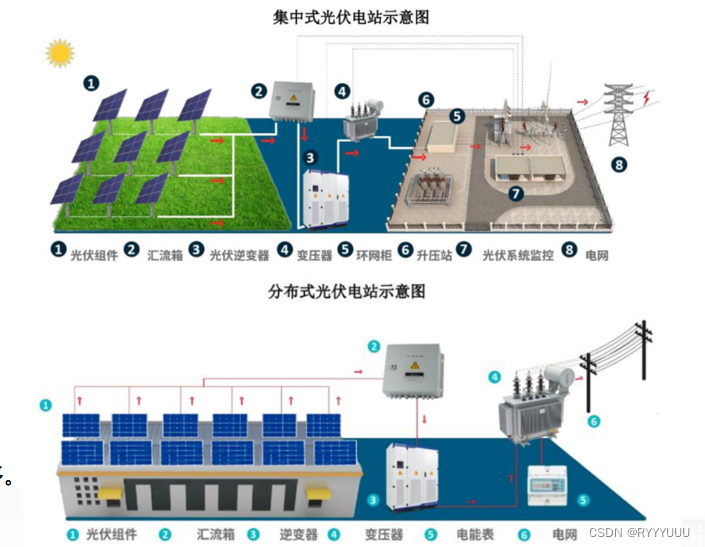

光伏电站主要分为两类：集中式电站、分布式电站。
集中式光伏电站是指将光伏阵列安装与地面、水面、荒漠等较为宽阔的地域。阳光照射后光伏阵列可产生直流电，逆变器再将直流电转成交流电后，经由升压站接入电网。规模一般在10MW以上。

大型集中式并网光伏电站：主要由太阳能光伏阵列、逆变功率调节控制装置及电网接入系统（升压变压器、交流断路器、计量设备）等组成。
光伏发电系统主要由光伏组件、控制器、逆变器、蓄电池及其他配件组成（并网不需要蓄电池）。根据是否依赖公共电网，分为离网跟并网两种。其中离网系统是独立运行的，不需要依赖电网。离网光伏系统配备了有储能作用的蓄电池，可保证系统功率稳定。能在光伏系统夜间不发电或阴雨天发电不足等情况下供给负载发电。

组件名称	用途
光伏组件	光伏组件是整个发电系统里的核心部分，由光伏组件片或由激光切割机机或钢线切割机切割开的不同规格的光伏组件组合在一起构成。把光伏组件串联、并联组合起来，就成了光伏组件方阵，也叫光伏阵列。
控制器（离网系统使用）	光伏控制器是能自动防止蓄电池过充电和过放电的自动控制设备
逆变器	逆变器是一种将光伏发电产生的直流电转换为交流电的装置，光伏逆变器是光伏阵列系统中重要的系统平衡之一，可以配合一般交流供电的设备使用。太阳能逆变器有配合光伏阵列的特殊功能，例如最大功率点追踪及孤岛效应保护的机能。
蓄电池（并网系统不需要）	蓄电池是光伏发电系统中储存电的设备。目前采用的有铅酸免维护蓄电池、普通铅酸蓄电池，胶体蓄电池和碱性镍镉蓄电池四种，广泛使用的有铅酸免维护蓄电池和胶体蓄电池。

光伏发电二次系统
计算机监控系统，继电保护及安全自动装置，调度自动化，通信系统和控制电源系统组成。

系统名称	系统简述
计算机监控系统	将变电站的二次设备（包括测量仪表、信号系统、继电保护、自动装置和远动装置）经过功能的组合和优化设计，利用先进的计算机技术、通信技术和信号处理技术，实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护，以及与调度通信等综合性的自动化功能。
继电保护及安全自动装置	反应电力系统中电气元件（发电机、线路、变压器、电容器、电动机）发生故障或不正常运行状态，并动作于断路器跳闸或发出信号
调度自动化	应用远程通信技术，对远方运行的设备进行监视和控制，以实现远程信号、远程测量、远程控制和远程调节等各项功能。
通信系统	主要包括变电站间的通信光缆、站内通信主设备、通信辅助设备、通信机房等设施。
控制电源系统	包括直流控制电源和交流控制电源（UPS）。

光伏监控系统
光伏发电监控系统，发电监管设备。可对太阳能光伏电站里的电池阵列，汇流箱、逆变器、交直流配电柜、太阳跟踪控制系统等设备进行实时监控和控制。
光伏功率预测预报系统
光伏电站功率预测系统基于光伏电站运行数据、气象站监测数据及高精度数值天气预报数据，运用先进的物理和统计方法，建立超短期和短期预测模型。对光伏电站发电功率进行超短期和短期预测，进而为电力调度部门制定发电计划提供参考和依据。

核电

核能也称原子能，包括裂变能和聚变能两种主要形式。目前核能发电利用的是裂变能。
核能发电利用铀燃料进行核分裂连锁反应所产生的热将水加热成高温高压的水蒸气。利用蒸汽通过管路进入汽轮机，推动汽轮发电机。使机械能转变成电能。

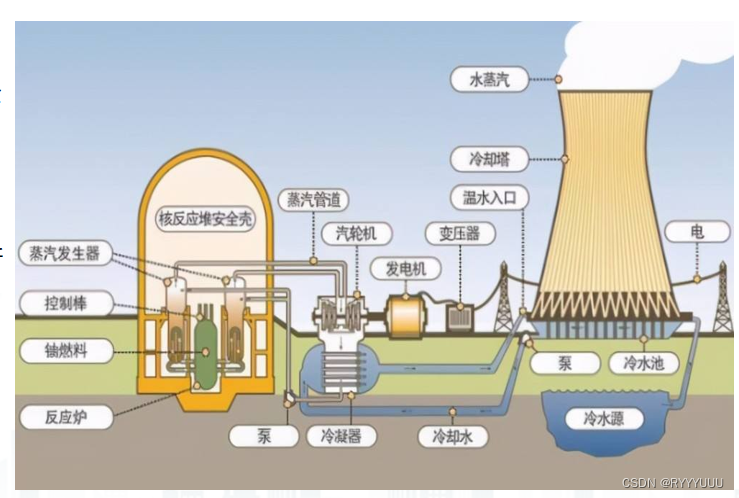

核电站发电流程及原理：
我国核电站中最常见的是压水堆
全称叫：加压水慢化冷却反应堆。指使用轻水作为冷却和慢化剂，采用高压水来冷却核燃料的一种反应堆。
压水堆通过堆冷却剂进行高压处理，提高期沸点，保证冷却剂在核燃料释放的高温下不会沸腾，以完成热能的传递和冷却燃料的使命。

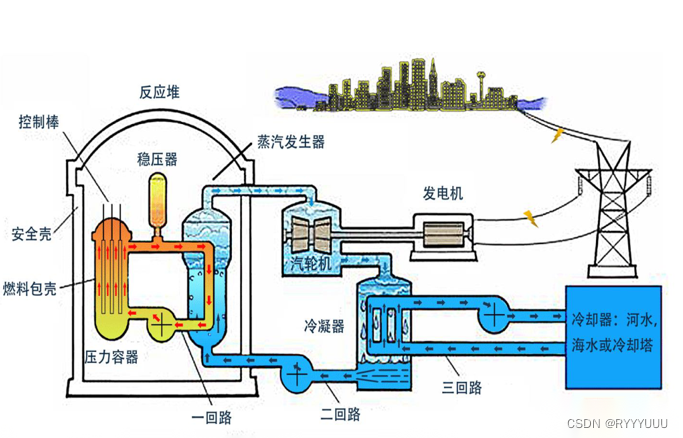

压水堆核电站的总体结构主要由三个回路组成。
一回路属于核岛部分。二三回路属于常规岛部分。
一回路为反应堆冷却剂系统，由反应堆压力容器、主泵、稳压器和蒸汽发生器等构件组成。位于安全壳以内。
二回路由蒸汽发生器、冷凝泵、汽水分离器、汽轮机、蒸汽凝结器等构件组成。
三回路由辅助系统设备（简称BOP）包括发电机、水泵、外部蒸发器以及其他的辅助设备组成。
一回路：核能——>热能
二回路：热能——>机械能——>电能
三回路：循环泵抽来的江河水作冷却剂，冷却后又排回到江河中，组成第三回路。

核电站仪表与控制系统（DCS）
自动电压控制系统（AVC）
厂级信息监控系统（SIS）
相量测量装置（PMV）：利用全球定位系统（GPS）秒脉冲作为同步时钟构成的相量测量单元。可用于电力系统的动态、监测、系统保护和预测等领域，是保障电网安全运行的重要设备。
网控系统（NCS）
