研华工控机IPC-610H清理示例-安装过程（中文版）

本文链接：https://blog.csdn.net/AeonSue/article/details/147238260

说明

这里的研华工控机IPC-610H清理工作仅指研华工控机IPC-610H的主机箱清理工作，不包括附属的线缆和显示屏等，清理工作主要是对工作站机箱内部设备进行除尘清理。

研华工控机IPC-610H是模块化的设备，由集成主板（CPU、显卡和内存卡均在其上）、声卡、电源模块、硬盘和CD盒、风扇模块、基板等组成，所以拆解和安装工作相对容易，参照下面的步骤执行即可。

请注意：
1、在清理之前，请务必仔细阅读本文，按照相关说明执行；
2、在清理之前，请务必将机箱断电，拔掉供电线缆，打开机箱后，第一时间取下主板纽扣电池；
3、本文是对工作站进行完全拆装清理工作的指导，在实际清理工作中，可参照本文进行针对性的清理工作（如只清理机箱风扇）；
4、可结合工作环境，建议一年至少进行一次清理工作（在断电后，可使用鼓风机对机箱进行除尘清理），两年进行一次完全拆装清理工作（需要按本文步骤拆卸机箱内模块，逐个清理）；
5、避免多次拆装主板金属散热支架，会造成散热胶减少；
6、本文仅供参考，未尽事宜或特殊情况请咨询专业人士。

声明：
本文系本人工程经验总结，不代表普适性和官方性，请尊重劳动成果，转载请注明出处。
英文版和中文版均为本人创作，不同的是，英文版在翻译后是经外国同事复核的。

安装过程

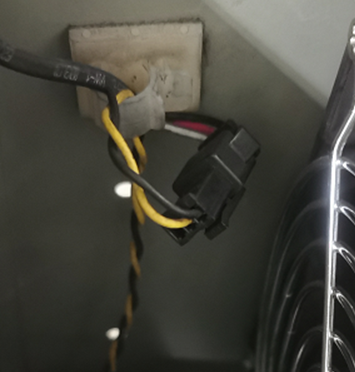

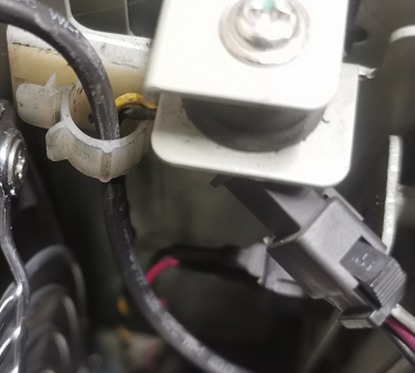

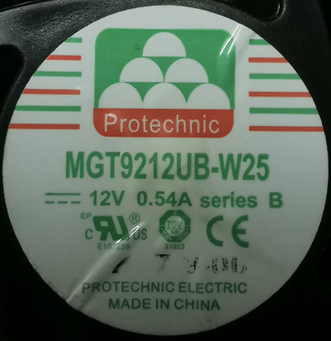

1、安装机箱风扇，先将机箱风扇支架放入机箱对应卡槽，再将机箱风扇的附属线缆卡扣卡好，然后紧固螺栓，安装机箱滤尘网；
在这里插入图片描述

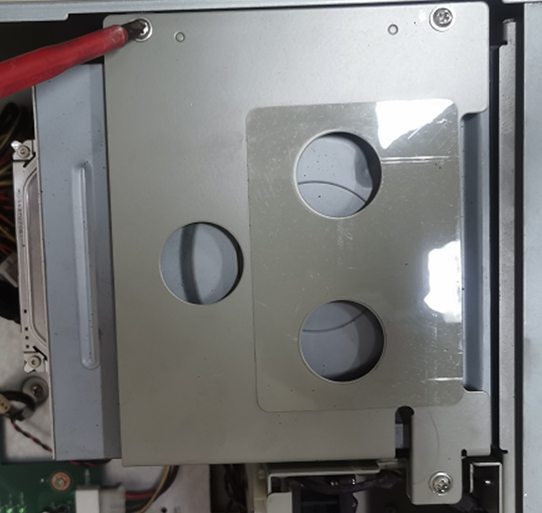

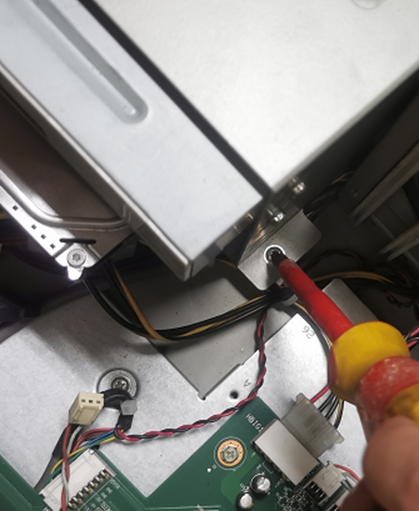

2、安装硬盘和CD盒，先固定扩展盒与机箱底部的1颗螺栓，再分别固定扩展盒上部的三个螺栓；

注意：一开始不要紧固死，3颗螺栓定好位之后再依次紧固。

3、安装主板，将主板放在稍软的物体上（如抽纸纸盒）：
1）将散热金属支架安装到主板上，在紧固螺栓的时候，不要一颗一颗地紧固，先每颗螺栓紧固一部分，等到4个都紧固一部了，再依次将4颗螺栓紧固好（这样做的目的是避免紧固螺栓的过程中因金属支架硬度比主板大，导致扭力过大降低主板耐久度）；
注意：安装的时候小心不要让散热金属支架触碰到主板上的元器件。
在这里插入图片描述

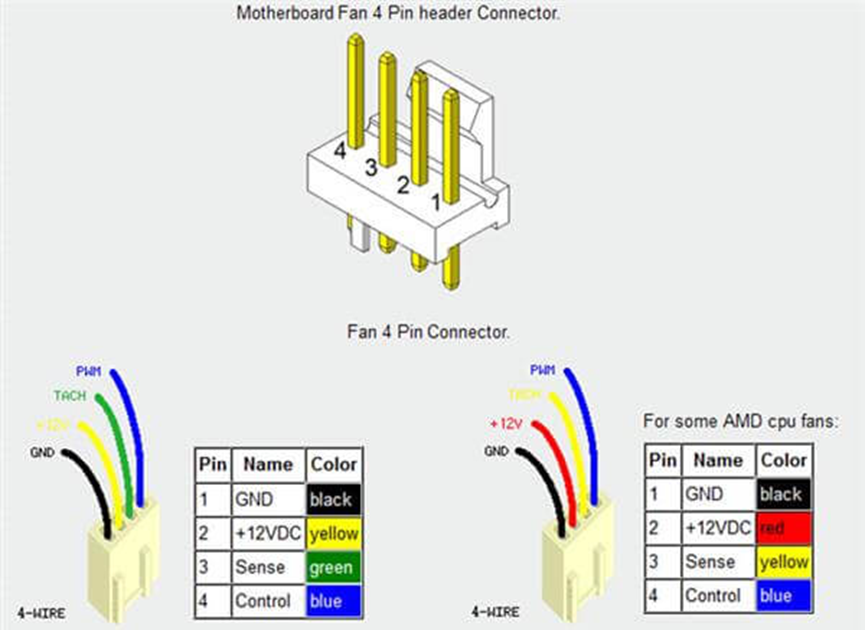

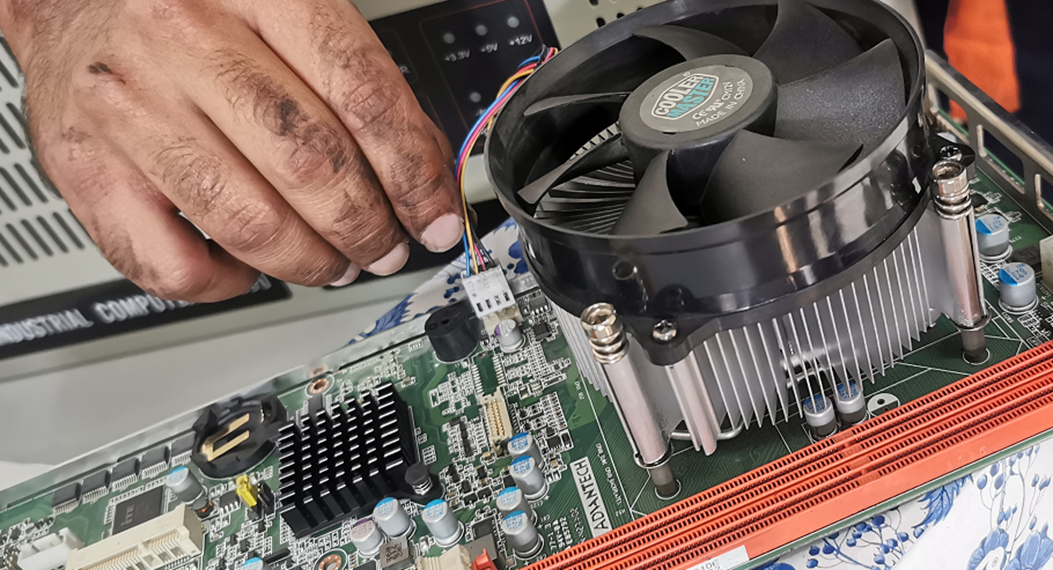

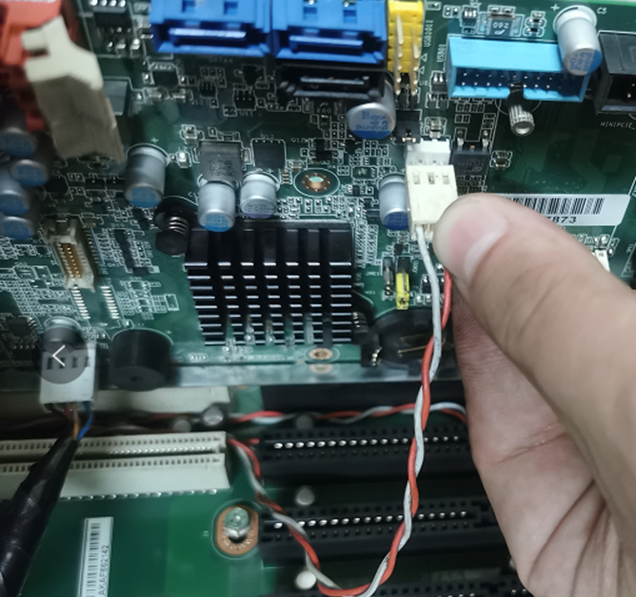

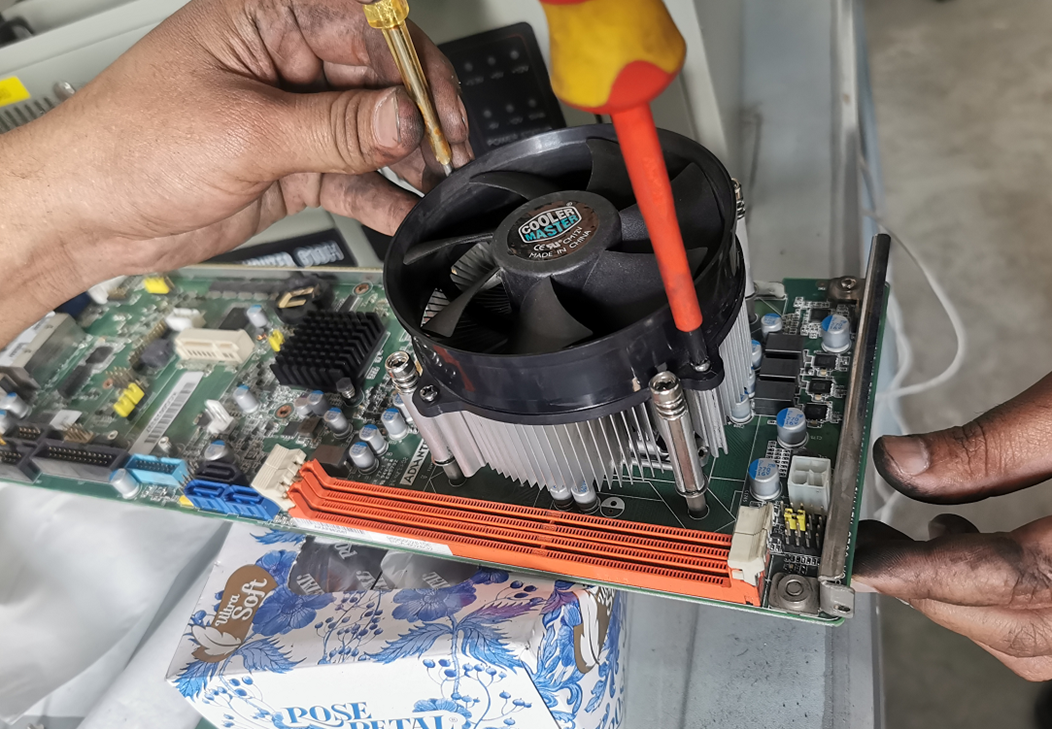

2）将主板风扇安装到散热金属支架上，紧固4颗螺栓，并将风扇线缆插到主板的对应插槽；

注意：风扇的附属线缆必须能到主板对应插槽的位置。

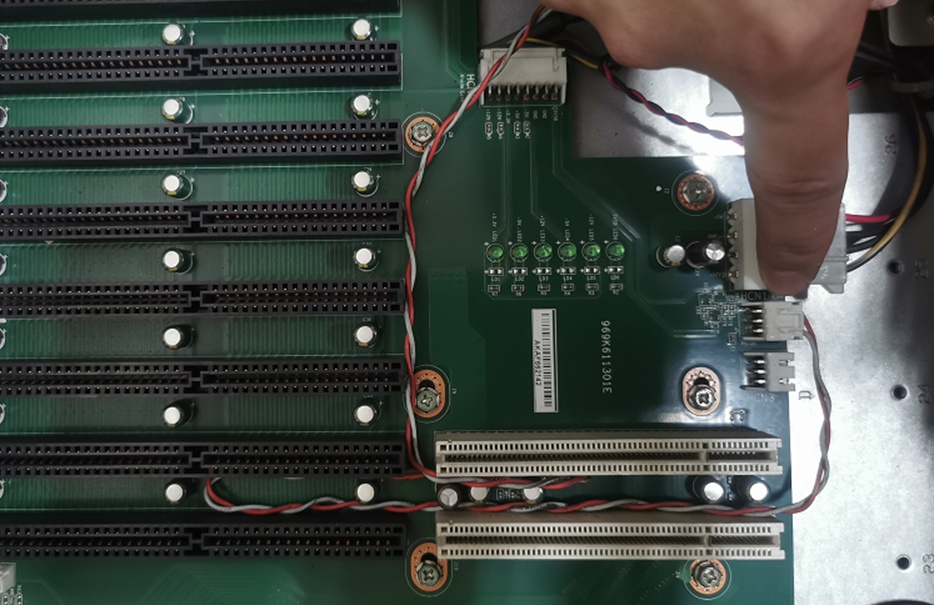

3）将基板到主板的连接线一端在基板上插好，并放到卡槽中间；
在这里插入图片描述

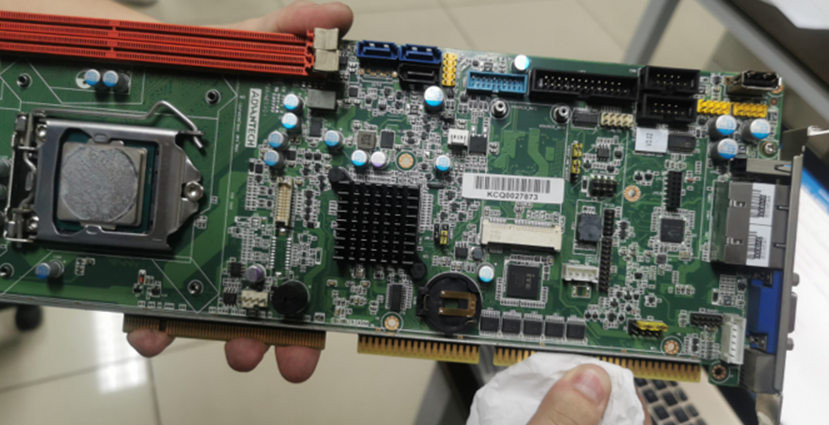

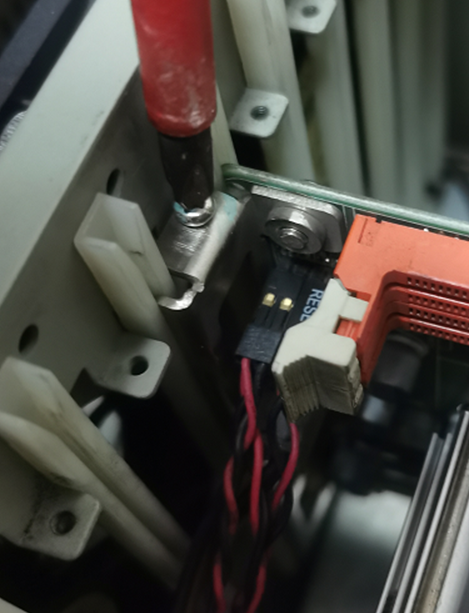

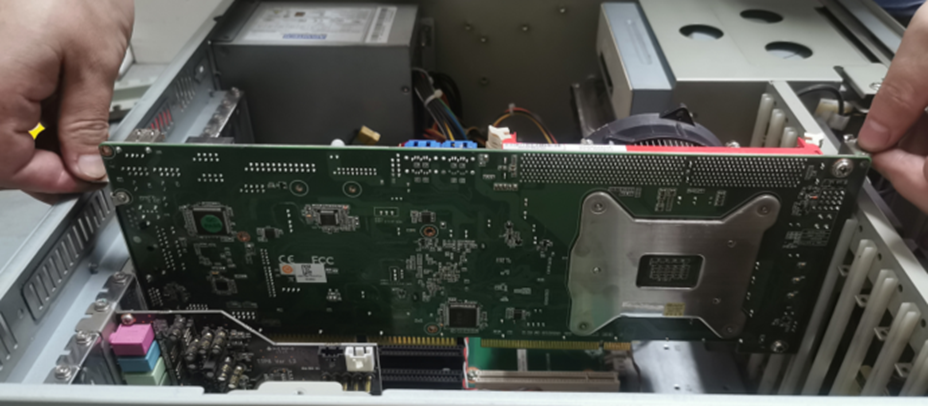

4）用干净的纸巾擦拭主板引脚部分，然后将主板轻轻的放到机箱正确的位置，查看主板引脚与基板插槽是否对应好，若是则按置主板正确插入到基板插槽内，否则调整位置，直到正确对应为止，紧固主板与机箱间的2颗螺栓；
在这里插入图片描述

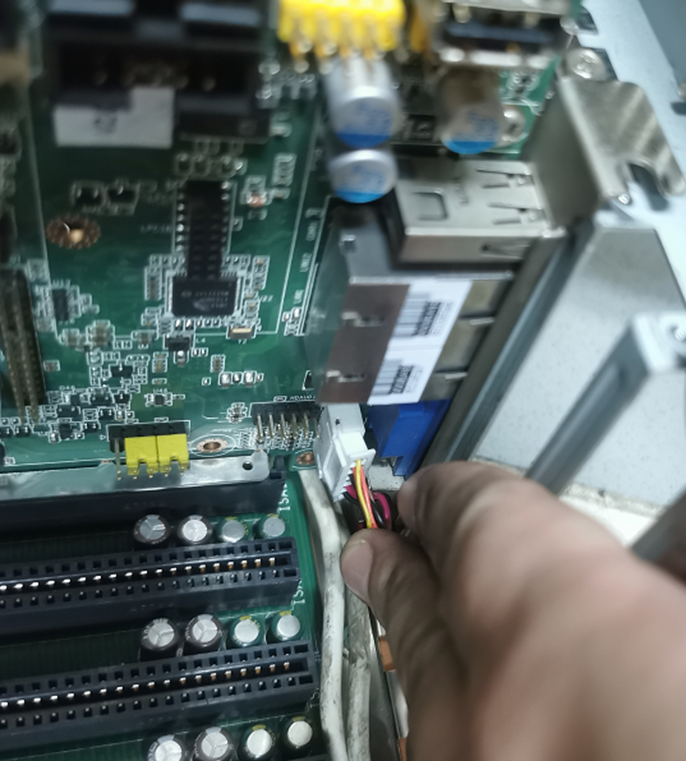

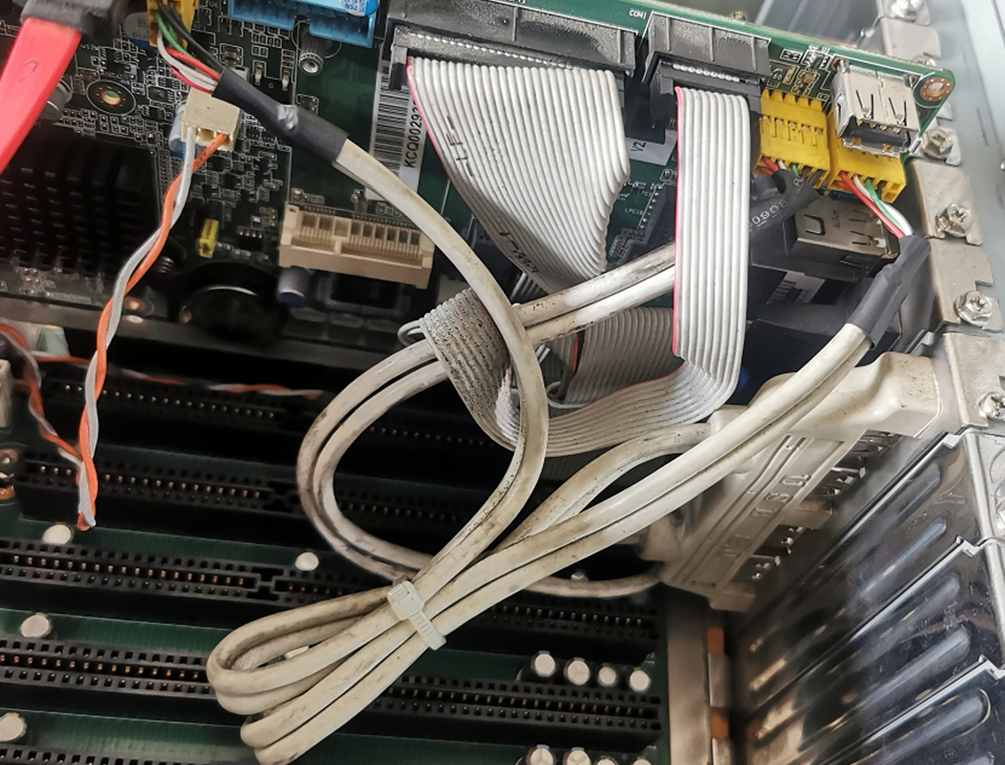

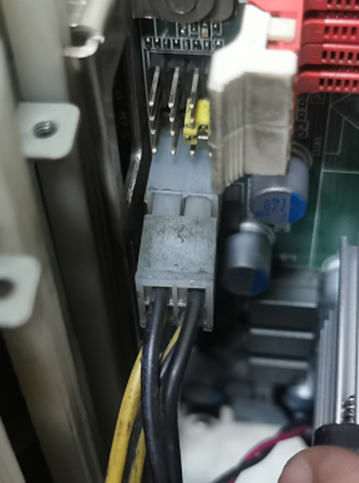

5）将主板与各扩展模块的线缆插好：

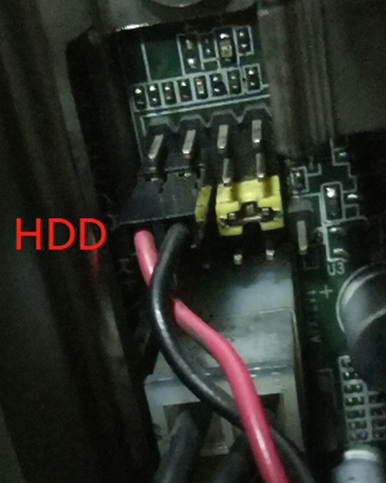

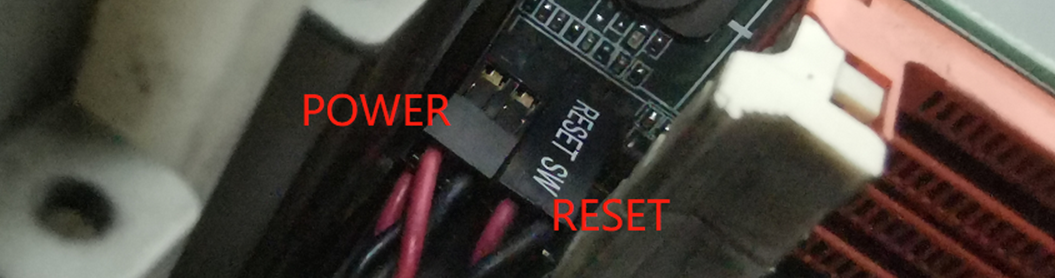

① 主板与电源模块的电缆、HDD状态灯、RESET控制按钮、POWER ON控制按钮；

② 主板与基板间的线缆；

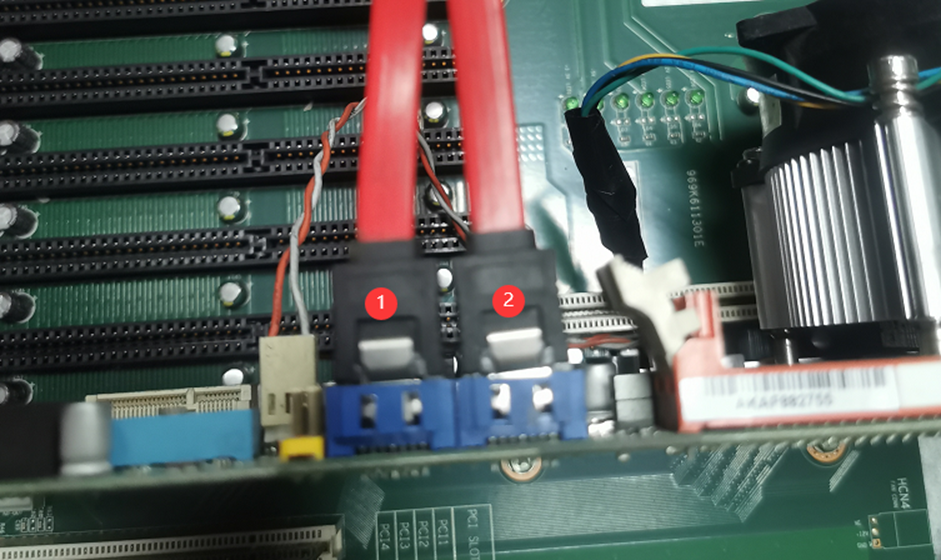

③ 主板与硬盘、CD拓展盒的线缆；

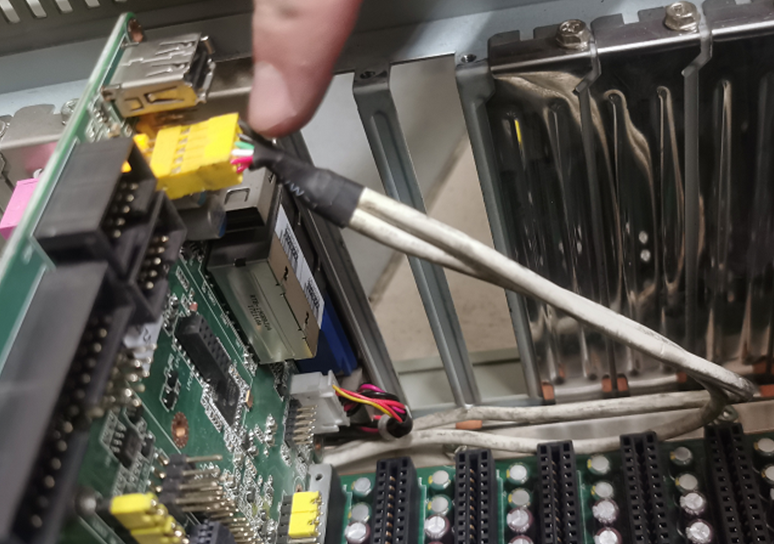

④ 主板与机箱USB、键盘拓展口的线缆；
在这里插入图片描述

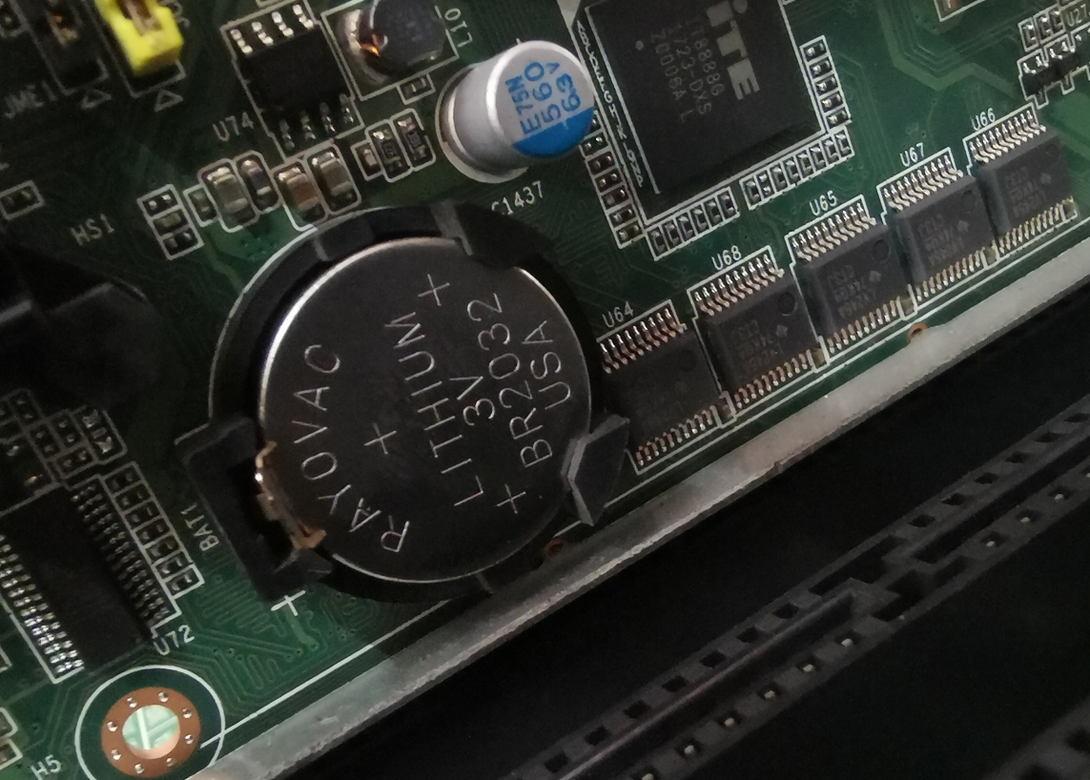

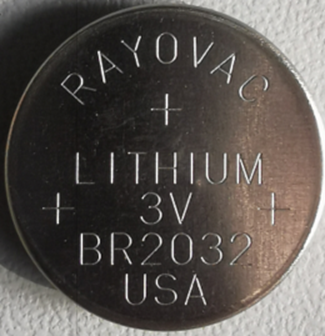

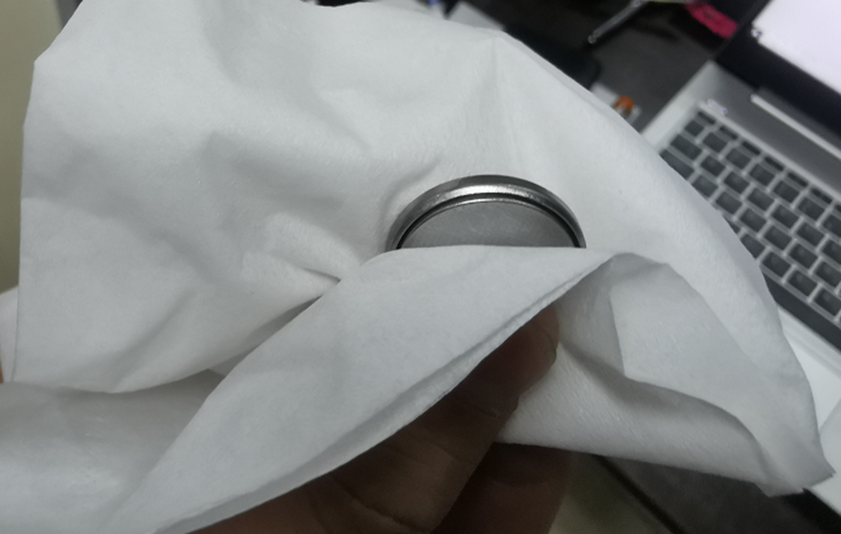

6）用纸巾擦拭主板纽扣电池，并纽扣电池正确放置到主板对应位置上；

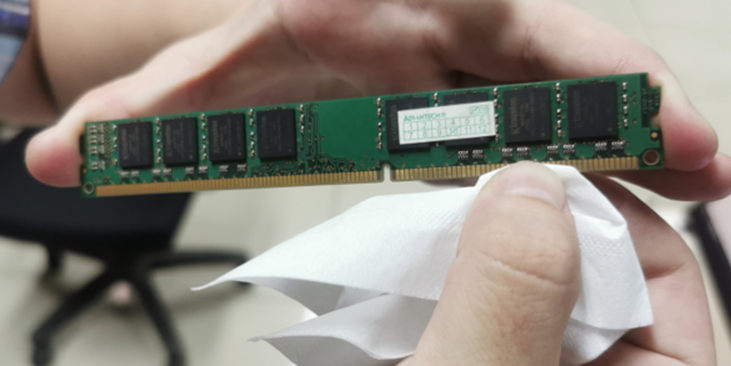

7）用纸巾轻轻擦拭内存卡引脚，并将内存卡插入主板的内存卡槽内。

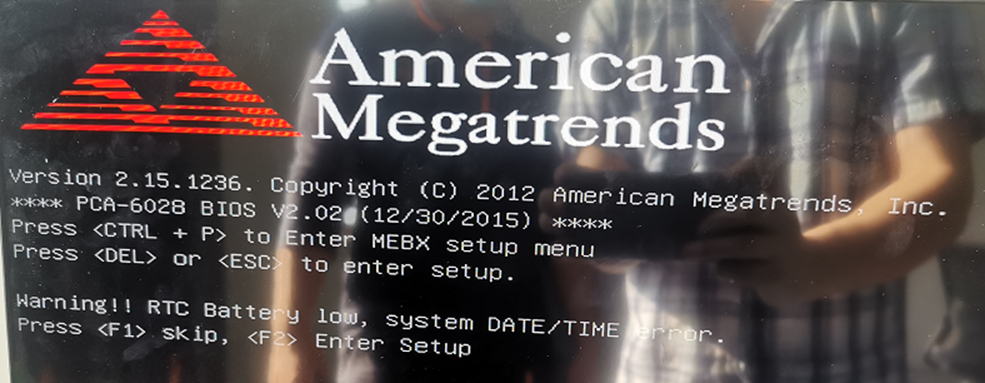

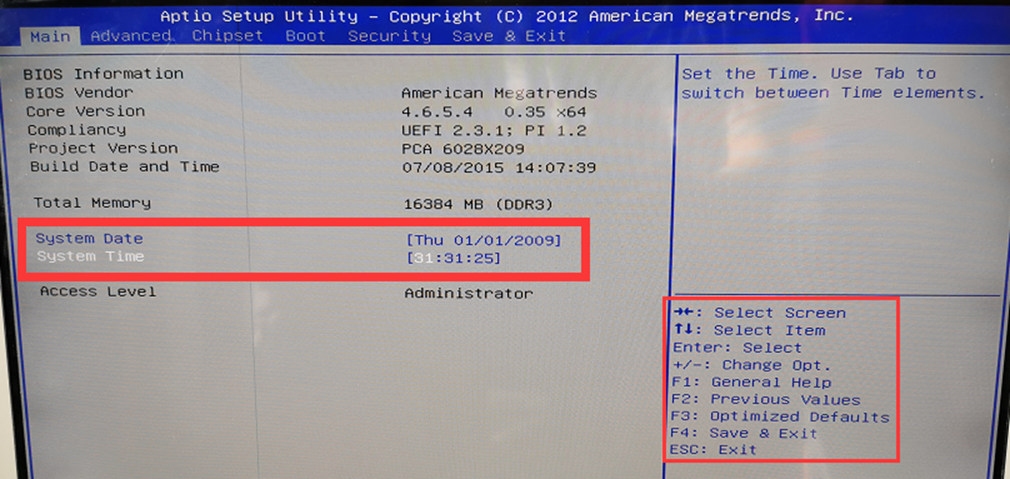

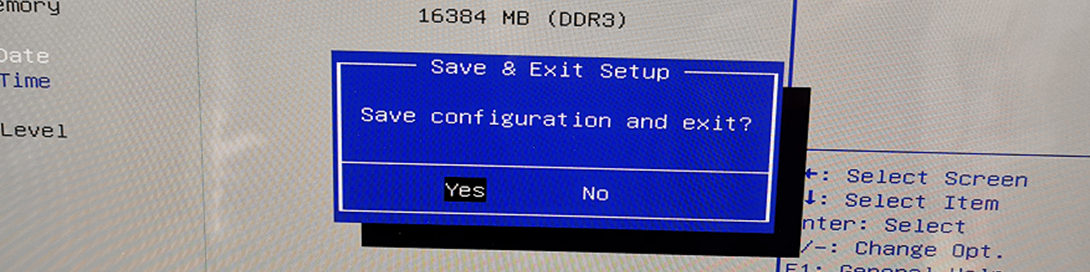

4、再次检查已安装部分是否都按步骤安装好，无误后将主机电源、视频、鼠标和键盘线连接好，开机按ESC或F2进入BIOS系统界面，修改BIOS的时间，按F4保存配置，观察电脑能否正常开机，若能正常开机，关闭电脑，再开机一次（不用进BIOS），观察电脑能否正常开机，若是则关闭电脑，断电继续安装；
在这里插入图片描述

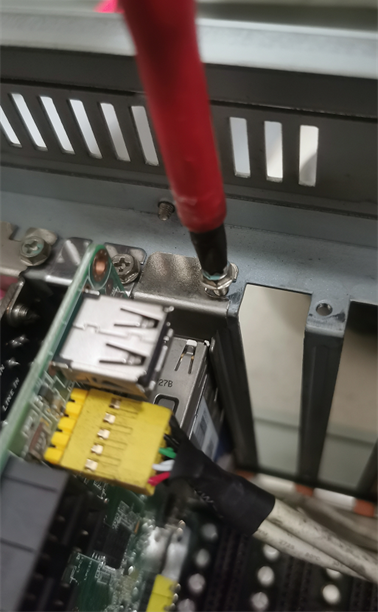

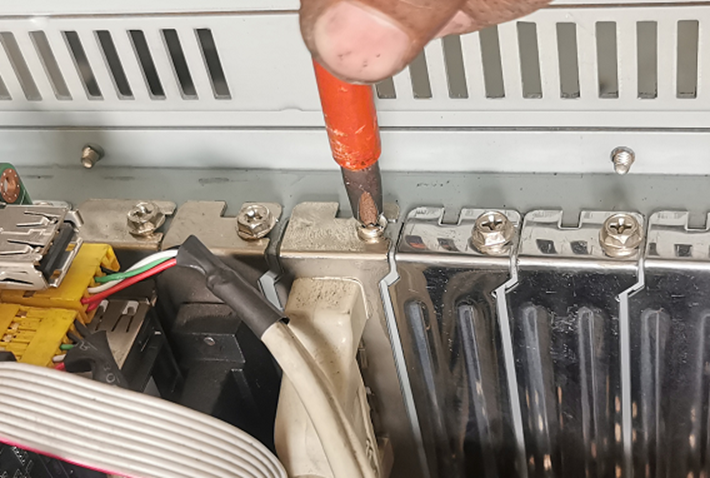

5、将视频拓展接口和USB拓展接口安装到机箱上，紧固螺栓，并其线缆插到主板对应插槽上；

6、将固定横梁安装好，紧固2颗螺栓；

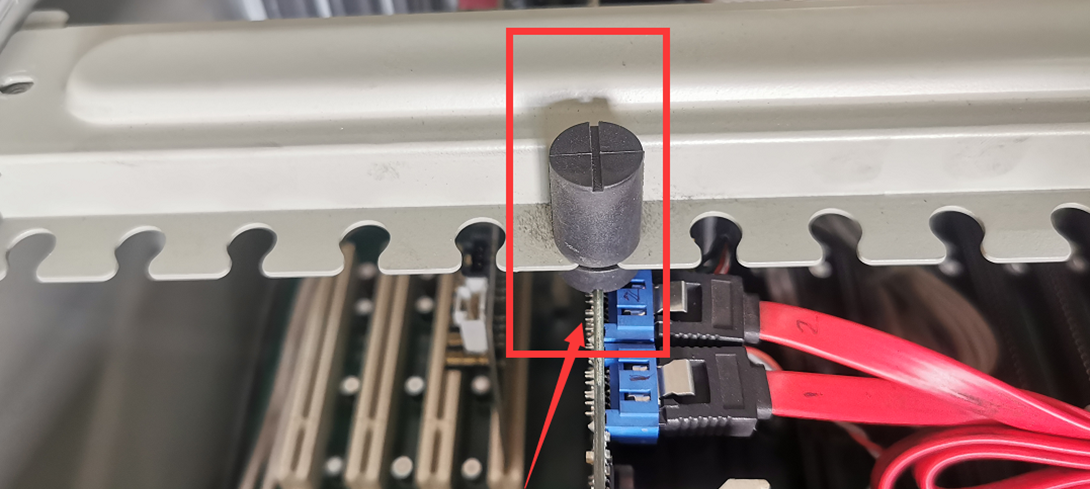

注意：固定横梁上有橡胶柱，让橡胶柱的槽与主板的棱对应上。
在这里插入图片描述

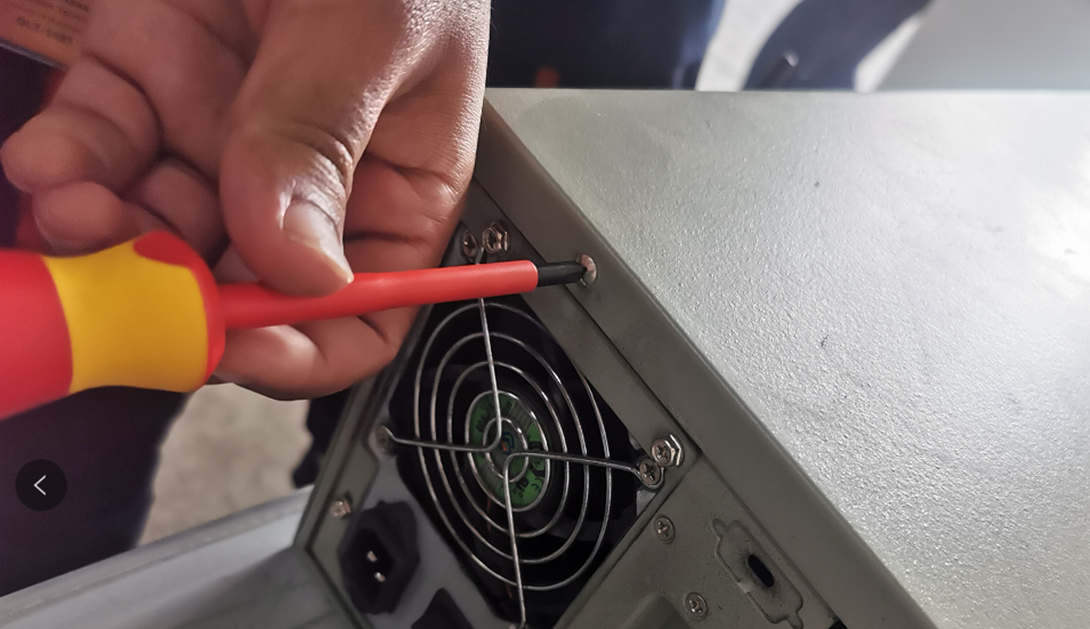

7、检查机箱内所有模块和线缆是否连接好，然后将机箱盖安装好，并紧固2颗螺栓。然后再次带电观察能否正常开机。
