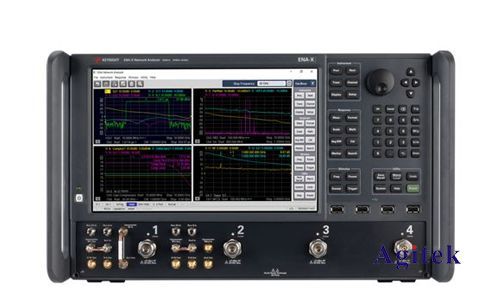

矢量网络分析仪(VNA)是一种功能强大的测量仪器,可用于测量和分析电子元器件的射频特性。它可以测量阻抗、反射系数、传输系数和S参数等参数,并在宽频率范围内提供准确的测量结果。除了测量连续信号外,VNA还可用于测量脉冲信号,例如输出电脉冲。
测量输出电脉冲的原理
测量输出电脉冲需要使用VNA的时域功能。时域功能通过对信号进行快速傅里叶变换(FFT)将信号从频域转换为时域。通过观察时域波形,可以分析脉冲的上升时间、下降时间、脉冲宽度、幅度和重复频率等参数。
测量步骤
1.连接VNA和被测器件:将VNA的输出端口连接到被测器件的输入端口,并将VNA的输入端口连接到被测器件的输出端口。
2.设置测量参数:设置VNA的测量参数,包括频率范围、采样率、平均次数和时域窗口长度。
3.启动测量:启动VNA测量,并观察时域波形。
4.分析结果:分析时域波形,并测量脉冲的上升时间、下降时间、脉冲宽度、幅度和重复频率等参数。
注意事项
测量脉冲信号时,需要选择合适的采样率。采样率必须足够高,才能准确地捕捉脉冲信号的细节。
时域窗口长度会影响测量结果的精度。较长的窗口长度可以提高测量精度,但会降低测量速度。
测量脉冲信号时,需要考虑VNA的动态范围。VNA的动态范围是指VNA可以测量的最大信号幅度和最小信号幅度之间的差值。如果脉冲信号的幅度超出VNA的动态范围,则测量结果会失真。
测量结果分析
VNA测量的脉冲信号时域波形可以提供有关脉冲信号特性的丰富信息。例如,上升时间和下降时间可以反映脉冲信号的转换速度,脉冲宽度可以反映脉冲信号的持续时间,幅度可以反映脉冲信号的强度,重复频率可以反映脉冲信号的重复周期。通过分析这些参数,可以评估脉冲信号的质量和性能。
VNA是一种功能强大的测量仪器,可用于测量和分析电子元器件的射频特性,包括输出电脉冲。通过使用VNA的时域功能,可以测量脉冲信号的上升时间、下降时间、脉冲宽度、幅度和重复频率等参数,并评估脉冲信号的质量和性能。
