安捷伦示波器如何查看频率

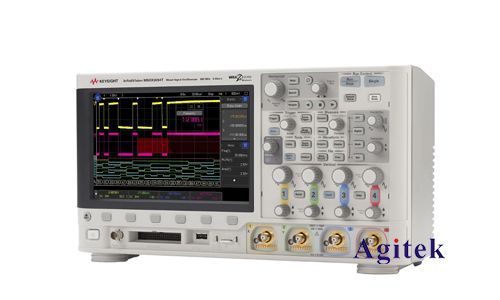

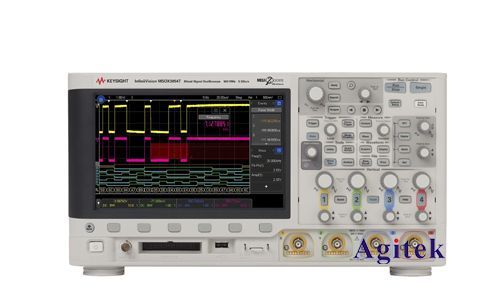

  安捷伦示波器是实验室和工业环境中常用的测试仪器,其强大的功能之一是能够测量和显示信号的频率。本文将介绍如何使用安捷伦示波器查看信号频率,并探讨一些常用的方法和技巧。


  一、使用自动测量功能
  安捷伦示波器的自动测量功能可以方便快捷地获取信号频率信息。用户只需选择合适的测量类型,例如“频率(FREQ)”,示波器会自动识别并显示信号的频率值。具体操作步骤如下:
  1.连接信号源:将被测信号连接至示波器的输入通道。
  2.设置测量类型:在示波器界面上找到“测量”或“测量设置”菜单,选择“频率”选项。
  3.启动测量:示波器会自动测量并显示信号的频率值。
  二、利用时间刻度和波形周期
  示波器显示的波形图上包含时间刻度信息,我们可以利用时间刻度和波形周期来计算信号频率。具体步骤如下:
  1.观察波形周期:在示波器显示的波形图上,找到信号的一个完整的周期。
  2.读取时间刻度:根据时间刻度,读取该周期所对应的时间长度。
  3.计算频率:频率等于波形周期的倒数,即频率=1/周期时间。
  三、使用频率计功能
  一些安捷伦示波器内置了频率计功能,可以更精确地测量信号频率。用户只需选择“频率计”选项,示波器会显示信号的频率值,并提供一些额外的信息,例如频率分辨率和测量时间。
  四、利用FFT分析
  对于复杂信号,例如包含多个频率成分的信号,可以使用示波器的快速傅里叶变换(FFT)分析功能。FFT分析可以将信号分解成不同的频率成分,并显示信号的频谱图。通过观察频谱图,用户可以识别信号中各个频率成分的频率和幅度。
  五、其他技巧
  调节时间刻度:适当调整时间刻度,以便更清晰地观察波形周期。
  使用触发功能:设置触发条件,可以更容易地观察到稳定的信号周期。
  使用探头补偿:使用正确的探头并进行补偿,可以提高测量精度。


  总而言之,安捷伦示波器提供了多种方法来查看信号频率,用户可以根据实际情况选择最合适的方法。无论使用自动测量功能、时间刻度计算、频率计功能还是FFT分析,都能够有效地获取信号的频率信息,帮助用户更好地分析和理解信号特性。
