项目背景

为 AD9777提供可变时钟源，实现1KHz可调功能，以便适应不同参数下的数据采集。本次记录以代码、频率实现为主。

工作原理

输出频率计算

$F_{out}=\frac{F_{IN}}{R_{count}}\times \left (INT+\frac{FRAC}{MOD}\right)\div DIV$

$F_{IN}$ ：输入频率（取值范围：10-250MHz）

$R_{count}$ ：R预分频器（取值范围：1-1023）

INT ：整数分频（取值范围：4/5预分频器为23-65535；8/9预分频器为75-65535）

$\frac{FRAC}{MOD}$ ：小数分频（MOD取值范围：2-4095，FRAC取值范围：0-(MOD-1)）

DIV ：VCO分频系数（系数范围：1,2,4,8,16,32,64）

通过对输入的参考频率进行整数、小数分频合成，VCO压控振荡器可以输出频率范围：2200MHz-4400MHz。再经过1,2,4,8,16,32,64分频，实现35MHz-4.4GHz频率输出。

以10MHz参考频率输入，100.001M频率输出为例。

经过R分频器对参考频率进行10分频，得到1MHz的PFD频率（此举是为了方便计算VCO的整数部分-INT），按照VCO频率区间（2200MHz-4400MHz），需要对其进行至少22分频输出，22向上取整，实际最低分频系数为32，对应VCO频率为3200.032MHz，经32分频后，输出频率为100.001MHz。INT为3200；FRAC/MOD=0.001。

手册总结

输入频率10-250MHz，输出频率35MHz-4.4GHz。

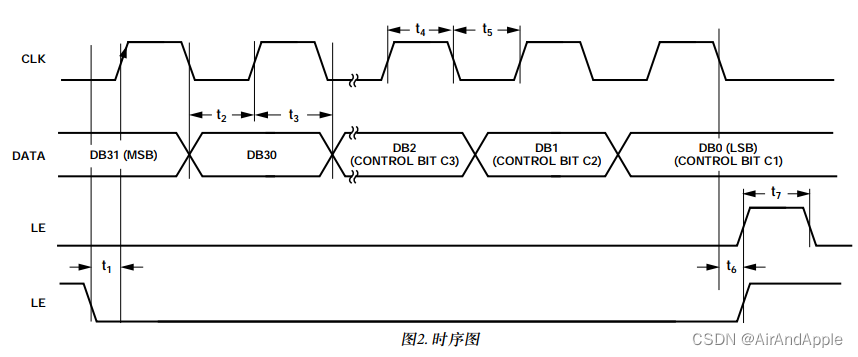

3线SPI，高位优先，最大速率50MHz，数据位宽32（包括低3位寄存器控制位）。

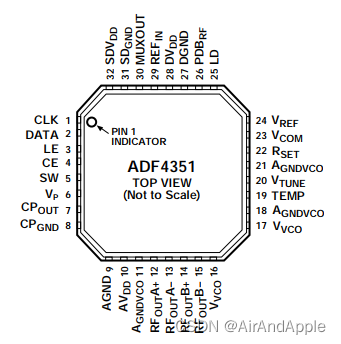

配置引脚：

CLK ：串行时钟输入。数据在CLK上升沿时逐个输入32位移位寄存器。此输入为高阻抗CMOS 输入。

DATA：串行数据输入。串行数据以MSB优先方式加载，三个LSB用作控制位。此输入为高阻抗CMOS输入。

LE ：加载使能。当LE变为高电平时，存储在32位移位寄存器中的数据载入三个控制位所选择的寄存器。此输入为高阻抗CMOS输入。

CE ：芯片使能信号，高电平有效

寄存器说明

待更新...

Reg0

Reg1

Reg2

Reg3

Reg4

Reg5

#define         Freq    10000；//KHz


alt_u16 ADF4351_R_CNT;
alt_u16	ADF4351_DIV    ;//分频系数
alt_u32	ADF4351_VCO    ;//压控振荡器频率
alt_u32	ADF4351_INT    ;//整数部分
alt_u32	ADF4351_MODE   ;
alt_u32	ADF4351_FRAC   ;
alt_u32 ADF4351_PFD    ;//PFD频率1MHz

//计算频率系数
void freq_4351(alt_u32	ADF4351_FREQ)//35M-4400M
{
	alt_u32	div		;//分频系数
	alt_u32	SUM1	;
	alt_u32	SUM2	;
	alt_u32	EXT		;

    ADF4351_PFD=Freq/ADF4351_R_CNT；
	ADF4351_R_CNT=10;//R分频器系数
//输入频率范围判断
	if(ADF4351_FREQ>=4400000)
		ADF4351_FREQ=4400000;
	else	if(ADF4351_FREQ<=35000)
		ADF4351_FREQ=35000;

//参数计算
	if(ADF4351_FREQ<=68750)
	{
		div=64;
		ADF4351_DIV=6;
	}
	else if((68750<ADF4351_FREQ)&&(ADF4351_FREQ<=137500))
	{
		div=32;
		ADF4351_DIV=5;
	}
	else if((137500<ADF4351_FREQ)&&(ADF4351_FREQ<=275000))
	{
		div=16;
		ADF4351_DIV=4;
	}
	else if((275000<ADF4351_FREQ)&&(ADF4351_FREQ<=550000))
	{
		div=8;
		ADF4351_DIV=3;
	}
	else if((550000<ADF4351_FREQ)&&(ADF4351_FREQ<=1100000))
	{
		div=4;
		ADF4351_DIV=2;
	}
	else if((1100000<ADF4351_FREQ)&&(ADF4351_FREQ<=2200000))
	{
		div=2;
		ADF4351_DIV=1;
	}
	else if(ADF4351_FREQ>2200000)
	{
		div=1;
		ADF4351_DIV=0;
	}

	ADF4351_VCO=ADF4351_FREQ*div;				//VCO频率
	ADF4351_INT=ADF4351_VCO/1000/ADF4351_PFD;	//VCO分频系数-整数部分-单位MHz
	EXT=ADF4351_VCO%1000;						//VCO分频系数-小数部分-单位KHz

	//printf("VCO频率 :%d\n",ADF4351_VCO);
	//printf("整数int :%d\n",ADF4351_INT);
	//printf("分频系数:%d\n",div);
	//printf("小数部分:%d\n",EXT);

	for(ADF4351_MODE=2;ADF4351_MODE<4096;ADF4351_MODE++)
	{
		for(ADF4351_FRAC=0;ADF4351_FRAC<ADF4351_MODE;ADF4351_FRAC++)
		{
			SUM1=ADF4351_FRAC*1000;
			SUM2=EXT*ADF4351_MODE;

			if(SUM1==SUM2) break;
		}
			if(SUM1==SUM2) break;
	}

	//printf("VCO频率 :%d\n",ADF4351_VCO);
	//printf("分频系数:%d\n",div);
	//printf("小数部分:%d\n",EXT);
	//printf("整数int :%d\n",ADF4351_INT);
    //printf("ADF4351_FRAC:%d\n",ADF4351_FRAC);
	//printf("ADF4351_MODE:%d\n",ADF4351_MODE);
	//printf("ADF4351_R_CNT:%d\n",ADF4351_R_CNT);

}

寄存器配置

//配置寄存器地址参数
void reg_4351()
{
	adf4351_para[0]=0x0+(ADF4351_INT<<15)+(ADF4351_FRAC<<3);
	adf4351_para[1]=0x1+(1<<27)+(1<<15)+(ADF4351_MODE<<3);
	adf4351_para[2]=0x2+0X0E40+(ADF4351_R_CNT<<14);
	adf4351_para[3]=0x3+0X4B0;
	adf4351_para[4]=(1<<23)+(ADF4351_DIV<<20)+0x0803C;
	adf4351_para[5]=0x5+0X580000;
}
