计算机组成原理是研究计算机硬件和软件组成的基本原理的学科。以下是计算机组成原理的主要概念：

1.冯·诺依曼体系结构：

冯·诺依曼体系结构是现代计算机体系结构的基石，它提出了一种存储程序的计算机结构，深刻影响了计算机科学和工程领域。以下是对冯·诺依曼体系结构的深入理解：

存储程序概念：
- 冯·诺依曼体系结构首次引入了存储程序的概念，即将程序和数据存储在同一存储器中。
- 这使得计算机能够按照程序存储器中的指令序列执行操作，从而实现更灵活的计算。

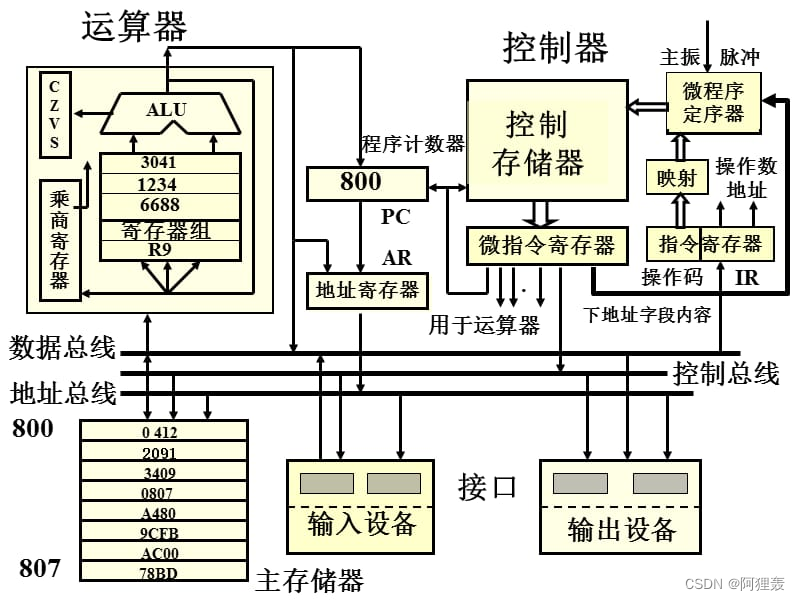

五大组成部分：
- 运算器（Arithmetic Logic Unit, ALU）： 负责执行算术和逻辑运算。
- 控制器（Control Unit, CU）： 负责指令的解码和执行，控制数据流。
- 存储器（Memory）： 存储程序和数据。
- 输入设备： 接受外部输入。
- 输出设备： 提供计算结果的输出。
指令和数据的存储：
- 指令和数据都存储在存储器中，通过地址进行访问。
- 指令由操作码和操作数组成，操作码告诉计算机要执行的操作，操作数是执行操作的数据。
顺序执行：
- 冯·诺依曼体系结构中的计算机按照指令序列一条一条地执行，是顺序执行的。
- 控制器从存储器中逐步读取并执行指令。
通用性：
- 冯·诺依曼体系结构的计算机是通用的，能够执行不同类型的任务。
- 这种通用性使计算机可以通过更改存储在存储器中的程序来执行不同的任务。
存储器的随机访问：
- 存储器是随机访问的，可以通过指定的地址直接访问存储器中的任意位置。
- 这种结构提供了高效的数据存储和检索方式。
程序计数器（Program Counter, PC）：
- 记录当前正在执行的指令的地址。
- 每执行完一条指令，PC会自动递增，指向下一条指令。
存储器层次结构：
- 冯·诺依曼体系结构的存储器层次结构包括寄存器、高速缓存、主存储器、辅助存储器等。
- 这种分层结构旨在平衡存储器的速度和容量。

冯·诺依曼体系结构的普适性和灵活性为计算机科学的发展奠定了基础。虽然现代计算机体系结构中有一些变种，但冯·诺依曼体系结构仍然是理解和设计计算机系统的关键概念。

2.CPU（中央处理单元）：

组成结构：
- 算术逻辑单元（ALU）： 负责执行算术和逻辑运算，包括加法、减法、与、或等操作。
- 控制单元（CU）： 负责控制数据流、解码指令、执行指令序列。
- 寄存器组： 包括通用寄存器、程序计数器（PC）、指令寄存器（IR）等，用于存储临时数据和控制信息。
指令周期（Instruction Cycle）：
- 取指令（Fetch）： 从内存中读取指令，存入指令寄存器。
- 解码指令（Decode）： 控制单元解析指令的操作码，确定要执行的操作。
- 执行指令（Execute）： ALU执行指令中指定的操作。
- 存储结果（Store）： 将执行结果存储回内存或寄存器。
时钟和时钟周期：
- CPU的操作受时钟信号的驱动，时钟周期是CPU进行一次基本操作所需的时间。
- 时钟周期包含若干个时钟脉冲，每个时钟脉冲对应一个基本操作。
指令集架构（ISA）：
- 定义了CPU能够执行的指令集合，包括操作码和操作数的格式。
- 可分为复杂指令集计算机（CISC）和精简指令集计算机（RISC）。
寻址方式：
- 立即数寻址（Immediate Addressing）： 操作数直接包含在指令中。
- 寄存器寻址（Register Addressing）： 操作数存储在寄存器中。
- 直接寻址（Direct Addressing）： 操作数存储在内存中，通过地址访问。
- 间接寻址（Indirect Addressing）： 操作数的地址存储在寄存器或内存中。
流水线处理（Pipeline）：
- 将指令执行划分为多个阶段，使得多个指令可以同时在不同阶段执行，提高了CPU的效率。
- 流水线处理包括取指、解码、执行等多个阶段。
中断和异常处理：
- CPU能够响应外部中断或异常事件，中断是异步的，即随时可能发生。
- 异常通常由当前运行的程序引起，例如除零错误。
超标量和超流水线：
- 超标量（Superscalar）：支持同时执行多条指令。
- 超流水线（Superscalar Pipeline）：将流水线处理的概念扩展到更多的阶段。
缓存：
- CPU通常包含多级缓存，用于提高访问速度。
- 缓存包括L1缓存（一级缓存）和L2缓存（二级缓存）等。

3.存储器：

存储器的层次结构：
- 寄存器（Registers）： 位于CPU内部，速度最快，用于存储临时数据和控制信息。
- 高速缓存（Cache）： 位于CPU与主存之间，用于存储频繁访问的数据和指令。
- 主存储器（RAM）： 用于存储程序和数据，速度较快，但相对于寄存器和缓存较慢。
- 辅助存储器（Auxiliary Storage）： 包括硬盘、固态硬盘等，用于永久性存储。
存储单元的组织：
- 存储器被划分为存储单元，每个存储单元有唯一的地址。
- 存储单元可以存储位、字节或字等不同大小的数据。
访问方式：
- 随机存取存储器（RAM）： 可以直接通过地址访问任何存储单元，速度快。
- 只读存储器（ROM）： 存储的数据在生命周期内无法修改，常见于固化的程序代码。
主存储器的类型：
- 静态随机存取存储器（SRAM）： 使用触发器存储数据，速度快但成本高，常用于高速缓存。
- 动态随机存取存储器（DRAM）： 使用电容存储数据，速度相对较慢但成本较低，常用于主存储器。
存储器映射（Memory Mapping）：
- 将地址空间划分为若干区域，每个区域与不同类型的存储器相关联。
- 包括指令映射、数据映射等。
缓存原理：
- 缓存是为了解决CPU和主存速度不匹配的问题，提高访问速度。
- 缓存工作原理包括局部性原理（时间局部性和空间局部性）、缓存行、替换策略（如LRU）等。
虚拟存储器：
- 允许程序的地址空间超过物理内存的大小，通过将部分数据存储在辅助存储器中。
- 包括页面置换、页表、分页和分段等机制。
内存管理单元（Memory Management Unit, MMU）：
- 负责将程序中的虚拟地址翻译成物理地址。
- 支持地址映射、分页、分段等功能。

深入理解存储器的原理对于系统设计、性能优化、内存管理等方面至关重要。不同类型的存储器在计算机系统中发挥不同的作用，理解其特性和相互关系有助于设计更高效的系统。

4.输入/输出设备：

输入/输出（I/O）设备包括对I/O设备的分类、工作原理、接口方式、中断处理、I/O地址空间等多个方面。以下是对输入/输出设备深入理解的关键点：

I/O设备的分类：
- 按数据流向分类：
  - 输入设备（从外部到计算机，如键盘、鼠标）。
  - 输出设备（从计算机到外部，如显示器、打印机）。
- 按使用方式分类：
  - 块设备（以数据块为单位，如硬盘）。
  - 字符设备（以字符为单位，如键盘）。
- 按连接方式分类：
  - 串行设备（逐位传输，如串口设备）。
  - 并行设备（同时传输多个位，如打印机）。
工作原理：
- 输入设备将外部信息转换为计算机可识别的形式。
- 输出设备将计算机处理结果转换为人类可理解的形式。
- 设备控制器负责与设备通信和数据传输。
接口方式：
- 程序控制方式： 通过程序控制I/O设备，由CPU发出指令。
- 中断方式： 设备发生事件时向CPU发出中断请求，CPU中断服务程序进行处理。
- 直接存储器访问方式（DMA）： 设备通过DMA控制器直接访问内存，减少CPU的干预。
I/O地址空间：
- 将I/O设备映射到一定的地址空间，通过访问这个地址空间与I/O设备进行通信。
- 区分内存地址和I/O地址，通常使用专门的指令进行I/O操作。
中断处理：
- 外设通过中断请求（IRQ）通知CPU发生了事件。
- CPU通过中断向量表查找对应的中断服务程序。
- 中断服务程序执行相应的处理，之后继续执行被中断的程序。
设备驱动程序：
- 负责控制和管理特定I/O设备的软件模块。
- 提供标准接口，使应用程序能够通过统一的方式访问不同类型的设备。
缓冲与缓存：
- 使用缓冲区（Buffer）来缓存I/O设备和CPU之间的数据传输，提高效率。
- 缓存（Cache）用于缓存频繁访问的数据，位于设备控制器和CPU之间。
设备通信协议：
- I/O设备之间和计算机之间通过一定的通信协议进行数据传输，如USB、Ethernet等。

5.总线：

总线是连接计算机各个组成部分的信息传输通道。深入理解总线涉及到总线的种类、功能、数据传输方式以及它在计算机内部的作用。以下是对计算机组成原理中总线的深入理解的关键点：

总线的种类：
- 数据总线（Data Bus）： 用于在各个组件之间传输数据。
- 地址总线（Address Bus）： 用于指定数据传输的目的地，即内存地址或I/O地址。
- 控制总线（Control Bus）： 用于传递控制信号，例如读写信号、时钟信号等。
总线的功能：
- 数据传输： 数据总线负责在计算机内部各部分之间传输二进制数据。
- 地址传输： 地址总线传递地址信息，确定数据的读写位置。
- 控制传输： 控制总线传递控制信号，指导各部分的操作。
数据传输方式：
- 并行传输： 多条数据线同时传输一个字节或一个字。
- 串行传输： 一条数据线按位传输，逐位传送一个字节。
总线宽度和速度：
- 总线宽度： 数据总线的宽度决定一次能传输的位数，通常以位数为单位（如32位、64位）。
- 总线速度： 数据在总线上传输的速率，通常以赫兹（Hz）为单位。
同步和异步总线：
- 同步总线： 数据传输受到时钟信号的同步控制。
- 异步总线： 数据传输没有固定的时钟信号，通过其他方式同步。
总线结构：
- 单总线结构： 所有组件都连接到同一条总线上。
- 双总线结构： 分为地址总线和数据总线，提高了传输效率。
- 多总线结构： 包含多个独立的总线，如系统总线、I/O总线等。
总线协议和标准：
- 定义了在总线上进行通信所需遵循的规则和规范。
- 常见的总线标准包括PCI、PCI Express、USB等。
总线仲裁：
- 当多个设备尝试同时使用总线时，需要通过总线仲裁解决冲突。
- 仲裁机制确保只有一个设备能够控制总线。

6.时钟：

时钟（Clock）是计算机系统中的一个重要组成部分。时钟通过发出规律的脉冲信号来同步和调控计算机内部各个组件的工作。以下是对计算机组成原理中时钟的深入理解的关键点：

时钟信号：
- 时钟信号是一个定期产生的脉冲信号，通常以赫兹（Hz）为单位表示。
- 时钟信号的周期是两个相邻脉冲之间的时间，周期的倒数即为时钟频率。
时钟的作用：
- 同步： 时钟用于同步计算机内部各个组件的操作，确保它们按照预定的速度和顺序执行。
- 调控： 时钟信号作为计算机系统的调度器，调控指令和数据在各个部件之间的传递。
时钟周期：
- 时钟周期是时钟信号一个完整的振荡周期。
- 每个时钟周期内，计算机的某些操作（如执行一条指令）可能会完成。
时钟频率：
- 时钟频率是指时钟信号每秒钟产生的脉冲数，通常以赫兹（Hz）为单位。
- 高时钟频率通常与更高的性能和处理能力相关，但也伴随着更高的功耗和散热。
时钟源：
- 时钟信号的产生源，可以是晶振、陶瓷谐振器、电容振荡器等。
- 振荡器的稳定性和精度对计算机系统的性能有影响。
内外时钟：
- 内时钟（System Clock）： 控制整个计算机系统的操作，影响CPU、内存等组件。
- 外时钟（External Clock）： 控制外部总线和I/O设备的操作。
相位锁定环（PLL）：
- 一种电路，可根据外部时钟信号调整内部时钟的频率，以提高时钟信号的稳定性。
时钟周期与性能：
- 时钟周期的长度影响计算机的性能，短时钟周期可能导致更高的性能，但也要考虑电源和散热等问题。

7.寄存器：

寄存器（Register）是位于CPU内部的一组临时存储单元。这些存储单元用于暂时存储和处理数据，以支持CPU的运算和控制流。以下是对寄存器的深入理解的关键点：

作用：
- 寄存器是CPU内部最快速、最直接可访问的存储位置，用于存储指令、数据和中间结果。
- 它们直接参与CPU的运算和控制过程，提供了高速的数据存储和访问。
种类：
- 通用寄存器： 用于存储临时数据，可用于各种目的。
- 特殊用途寄存器： 具有特定功能，如程序计数器（PC）、指令寄存器（IR）、堆栈指针（SP）等。
通用寄存器：
- 通常有多个通用寄存器，例如x86架构中的eax、ebx、ecx等。
- 在运算中，可以使用这些寄存器进行加减、逻辑运算等操作。
特殊用途寄存器：
- 程序计数器（PC）： 存储下一条要执行的指令的地址。
- 指令寄存器（IR）： 存储当前正在执行的指令。
- 堆栈指针（SP）： 指向堆栈区域的栈顶。
寄存器宽度：
- 寄存器的宽度表示寄存器能够存储的二进制位数，例如32位、64位等。
- 宽寄存器可以一次性处理更多的数据，但也会增加硬件成本和功耗。
寄存器堆栈：
- 用于存储和恢复寄存器的状态，支持函数调用和返回等操作。
- 通过堆栈指针（SP）来管理寄存器堆栈。
寄存器直接寻址：
- CPU可以直接通过寄存器的编号或名称来访问寄存器中的数据。
- 直接寻址提供了一种高效的数据存取方式。
寄存器与性能关系：
- 寄存器的数量和宽度直接影响CPU的性能，较多的寄存器允许更多的数据并行处理。

8.指令集架构（ISA）：

指令集架构（ISA，Instruction Set Architecture）是一种定义计算机处理器与计算机程序之间接口的抽象架构。ISA包括处理器能够执行的指令集合、寄存器的数量和种类、数据类型、寻址模式等。以下是对指令集架构的深入理解的关键点：

指令集分类：
- 复杂指令集计算机（CISC）： 包含大量复杂的指令，一个指令可以执行多个低级操作。
- 精简指令集计算机（RISC）： 包含少量简单而高效的指令，每个指令执行一个基本操作。
指令的种类：
- 数据传送指令： 用于将数据从一个位置传送到另一个位置。
- 算术和逻辑操作指令： 包括加法、减法、与、或等运算。
- 控制指令： 用于控制程序的流程，如跳转、分支、中断等。
- 浮点运算指令： 处理浮点数的运算。
寄存器：
- 定义了处理器内部的寄存器数量、位宽度以及它们的用途。
- 包括通用寄存器、特殊用途寄存器（如程序计数器、堆栈指针）等。
寻址模式：
- 立即数寻址（Immediate Addressing）： 操作数直接包含在指令中。
- 寄存器寻址（Register Addressing）： 操作数存储在寄存器中。
- 直接寻址（Direct Addressing）： 操作数存储在内存中，通过地址访问。
数据类型：
- 定义了处理器支持的数据类型，如整数、字符、浮点数等。
- 包括数据的表示格式和大小。
字长：
- 指令集架构通常与处理器的字长相关，字长决定了处理器一次能处理的二进制位数。
- 常见的字长包括32位和64位。
并行性：
- 指令集架构可以影响处理器的并行执行能力，包括超标量、超流水线等设计。
向后兼容性：
- 考虑新版本的指令集是否与旧版本兼容，以确保现有程序的运行。
编程模型：
- 描述了程序员如何编写程序以利用处理器的功能。
- 包括寄存器的使用方式、指令的编写方式等。

指令集架构在计算机体系结构中扮演着关键角色，直接影响着程序的开发和执行。不同的ISA可以导致不同体系结构的计算机，例如x86、ARM、MIPS等。选择合适的ISA取决于特定应用的需求和设计目标。

9.流水线处理：

流水线处理（Pipeline Processing）是一种计算机指令执行的并行化技术，将指令执行过程分为多个阶段，使多条指令能够同时在不同阶段执行，从而提高处理器的效率。以下是对流水线处理的深入理解的关键点：

基本概念：
- 流水线处理将指令执行划分为多个阶段，每个阶段执行指令的不同部分。
- 不同指令可以同时处于不同的执行阶段，形成指令流水线。
流水线阶段：
- 典型的流水线包括取指令（IF）、指令译码（ID）、执行（EX）、访存（MEM）、写回（WB）等阶段。
- 不同架构和设计可以有不同的流水线阶段。
指令流水线示例：
- 取指令（IF）：从内存中取得下一条指令。
- 指令译码（ID）：解析指令，确定执行的操作和操作数。
- 执行（EX）：执行指令的计算或逻辑操作。
- 访存（MEM）：如果需要，进行内存访问。
- 写回（WB）：将执行结果写回寄存器文件。
数据和控制冒险：
- 数据冒险： 当后续指令需要前一条指令的结果时，可能发生数据冒险。解决方法包括数据前推和数据旁路。
- 控制冒险： 当分支指令的结果决定了程序的执行路径时，可能发生控制冒险。解决方法包括预测和延迟槽。
流水线的效率：
- 流水线的效率取决于各个阶段的执行时间基本相同，避免流水线的停顿。
- 增加流水线的阶段可以提高并行度，但可能增加流水线冒险的处理难度。
超标量和超流水线：
- 超标量（Superscalar）： 多个执行单元，可以同时执行多条指令。
- 超流水线（Very Long Instruction Word, VLIW）： 预定好执行多条指令，由硬件同时执行。
流水线的挑战：
- 分支预测： 提高分支指令的预测准确性，减少流水线的停顿。
- 异常处理： 在流水线中适当处理异常情况。
