软件工程各个流程主要的图

可行性分析

系统流程图

对系统中数据在各个“系统各部件”之间的流动过程的描述，而不是加工过程的描述。

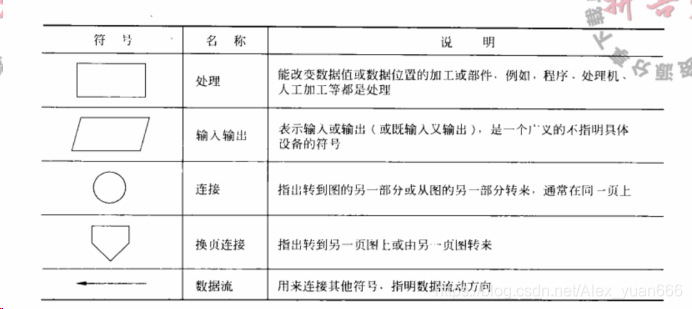

以下是系统流程图的基本符号：

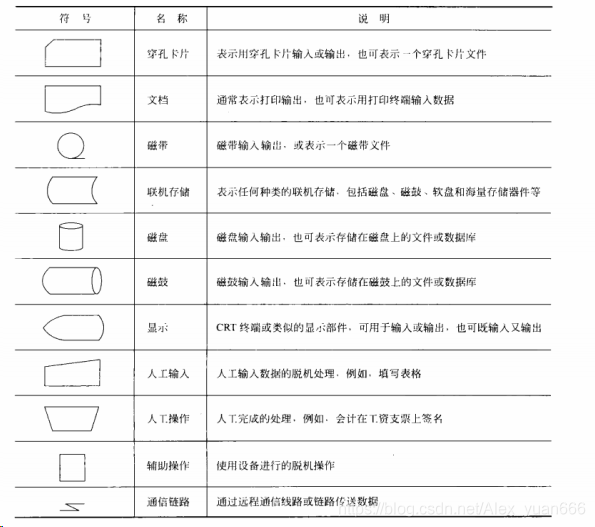

以下是系统流程图的系统符号：

数据流图

概述：软件工程中描述一个系统的时候，先通过系统流程图，描绘出数据在各个系统部件和模块的数据走向，再通过数据流图描绘出每个部件或者系统的模块中的基本逻辑，其中逻辑只是数据大致的输入和输出的过程，而不是详细的程序逻辑。

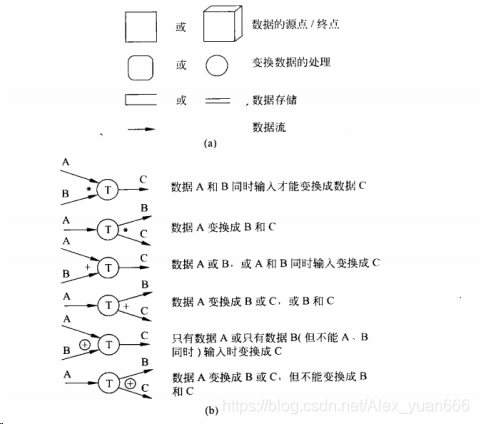

基本符号：

数据字典

描述一个具体的属性



需求分析

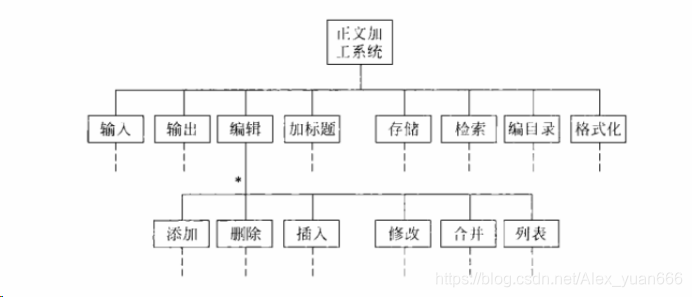

层次方块图

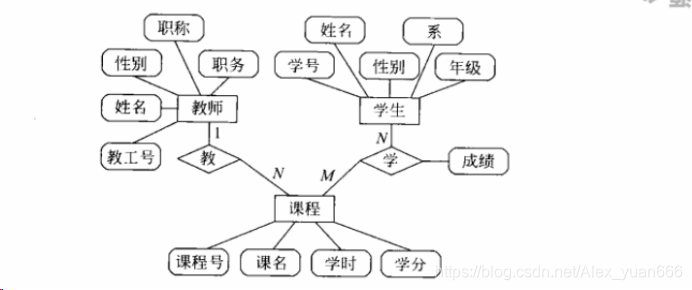

ER图或者实例—对象图

总体设计

层次图

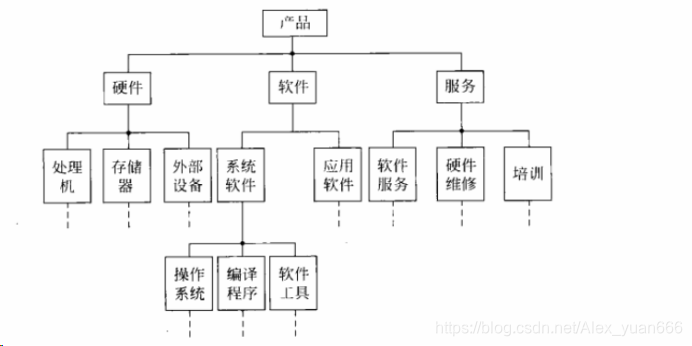

层次图和方块图类似，但是内容不同，以下是例子：

详细设计

程序流程图

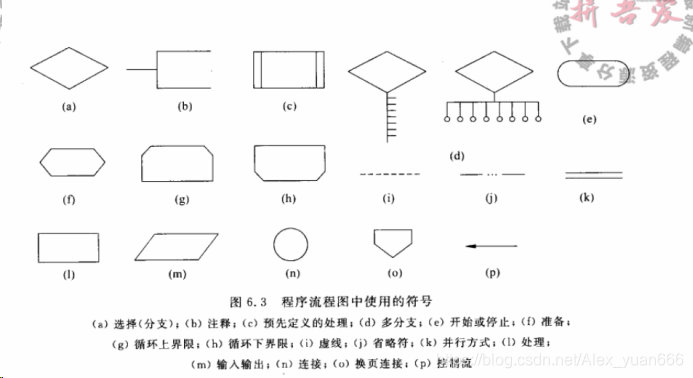

描述一个程序内部逻辑，以下是主要的符号：



文章参考文献：《软件工程导论》（第五版）张海潘

文章图片出处：《软件工程导论》（第五版）张海潘
