【01】Camunda7-简介

Camunda Platform 7.0 于 2013 年作为 Activiti 5 的一个分支开始。从那时起，Camunda 已经发布了 17 个次要版本和 100 多个补丁版本。Camunda是基于Activiti5开发的一个工作流框架，同时提供开源版与商业版。Camunda目前主要包括2个长期维护的大版本：

1. Camunda7：基于组件，支持BPMN,CMMN,DMN
2. Camunda8：基于云原生SaaS模式，但开源功能较少

Camunda7是一个基于Java的轻量级流程开源框架，包含3大核心引擎能力：

1. BPMN：工作流和过程自动化
2. CMMN：案例管理
3. DMN：业务决策管理

相比其他流程引擎，Camunda7具备如下特点：支持外部任务External Task、支持任意节点的跳转、支持重启Restart已经关闭的流程实例、支持流程实例的迁移、支持批量操作的 API、流程图绘制工具有桌面版本、定时节点、网关节点、、消息接收节点、执行监听器。

Camunda8相比于Camunda7是彻底性的颠覆与改变，后续计划在一个独立的章节部分再介绍Camunda8。

核心组成

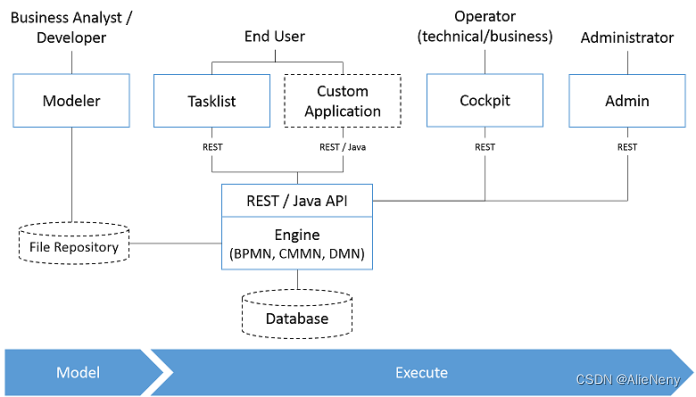

上图为Camunda核心组件，截图来自官网。各个组件简要介绍如下：

1. Modeler - 独立安装的建模器windows、linux、mac支持BPMN 2.0、CMMN 1.1、DMN 1.3建模具体实现集成开源框架https://bpmn.io/
2. Process Engine - 流程引擎集成到应用中的Java包用于执行BPMN、CMMN、DMN
3. Web Applicatons - web管理平台支持独立启动linux、windows和集成到SpringBoot启动支持集群部署SharedDB、需自定义LB及SessionState
4. REST API - 提供process engine相关处理接口
5. Cockpit - 管理流程process及流程实例process instances
6. Tasklist - 管理流程process中的具体任务task导航到具体task、提供表单form输入、修复流程实例等
7. Admin - 管理用户users、组织group、授权authorizations

流程引擎

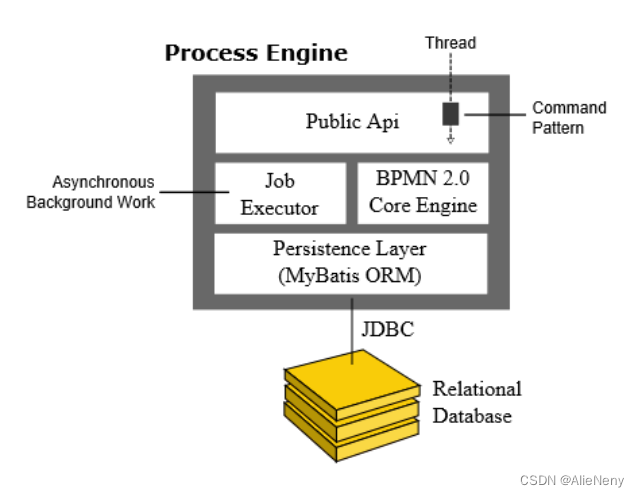

流程引擎架构如图所示，其各部分简要说明如下：

1. Java API：提供了Java类和方法，直接通过对象和流程引擎进行交互
2. Rest API：提供了REST接口，支持通过HTTP与流程引擎进行交互
3. 核心引擎：主要包括3大引擎，BPMN, CMMN, CMN执行引擎
4. 作业执行器：作业执行程序，负则异步的处理后台工作，如流程中的定时器或异步延续
5. 持久层：负则将所有数据持久化到数据库中，使用MyBatis框架

WEB应用

Camunda提供了原生的WEB应用，主要包含一下3大能力：

1. Cockpit：驾驶舱，支持流程监控和操作，可以搜索流程实例，检查流程状态并修复失败的案例
2. Admin：管理用户、组和授权
3. Tasklist：管理工作流和用户任务，允许流程参与者检查其工作流任务并进行处理

模型

Model模型，通过建模工具对BPMN, CMMN, DMN进行建模。Camunda有3种建模工具：

1. CamundaModeler：官方提供的建模器
2. Bpmn.io：一个开源的建模JS框架，可集成到前端，实现自定义建模工具
3. IDEA插件：Camunda BPMN visualizer,在IDEA中进行建模，相对不太成熟

许可协议

Camunda7社区版的开源许可是Apache2.0和MIT。

CamundaAPI

JavaAPI

Java API模块：

• camunda-engine
• camunda-engine-spring
• camunda-engine-cdi
• camunda-engine-dmn
• camunda-bpmn-model
• camunda-cmmn-model
• camunda-dmn-model
• camunda-spin-core
• camunda-connect-core
• camunda-commons-typed-values

这里先概要介绍一下JavaAPI的主要构成，详细的内容会在后续结合具体功能和源码核心分析时分享到。

RESTAPI

camunda-engine-rest：HTTP 接口（REST API 参考中所述的 REST API 接受的 HTTP 请求集。Java 类不是公共 API 的一部分），详见https://docs.camunda.org/manual/7.20/reference/rest/

遥测

Camunda官网说法是，Camunda一直致力于提供高水平、稳定的卓越用户体验，会收集环境和使用数据，这些内容有助于解决典型的环境设置和产品使用模式问题，并将用于产品改进决策。

引擎流程有一个名为Telemetry Reporter的专用流程，用于定期向Camunda报告遥测数据。默认情况下，此线程始终在运行，但仅在显示启用遥测报告时向远端官方发送数据。

这个大家在使用过程中需要注意，如果不想发送数据，就不要开启相关配置。
