创作原因

公司近期需要开发一款测试系统，其中有一个设备就是变频器AC310，因为CSDN相关资料少，于是记录一下。之前看到一篇文章，伟创变频器AC310与上位机通信调试记录-CSDN博客，但是这个文章写的并不详细，于是自己额外写一篇。

说明书下载

变频器AC310详细版说明书（V1.1）20190729.pdf官方版下载丨最新版下载丨绿色版下载丨APP下载-123云盘

说明书页可以问官方的去要，也可以去京东客服要。

细节说明

1. 通信相关：

变频器使用的是modbus通讯格式，有主从机的区别，一般主机是PLC或者是其他串口设备，比如我们公司使用的是串口集线器，如果是PLC的话，就不需要这么麻烦，因为做了一些封装。

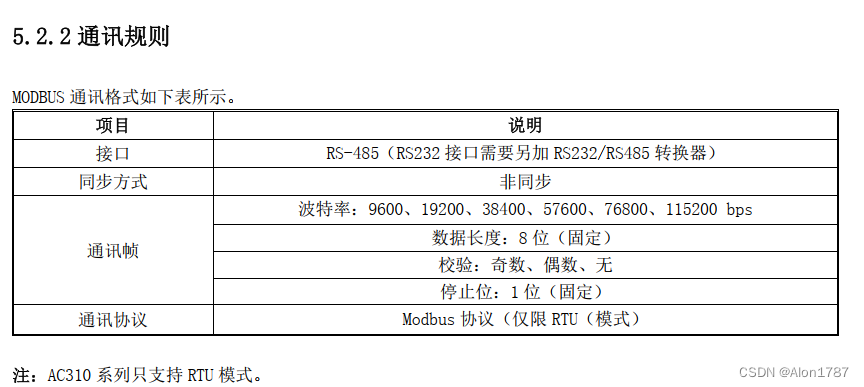

变频器控制的是电机，如果要控制的话，最基本的就是设置频率、启动、减速停机等关键几个。以下是通信格式，在说明书53页：

2. 开发的基本知识

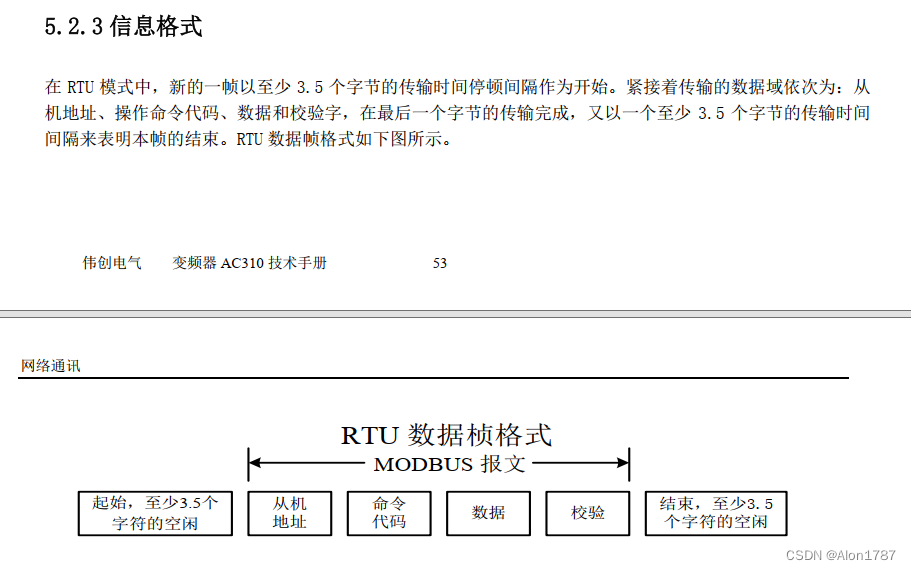

最开始我打电话问，结果说要搞明白什么modbus协议，后面简单了解了一下，就开始着手了，大概意思就是写入和读取相关寄存器地址的数据，就这么简单。首先是modbus报文，一般是8个字节，如下列排布的8个字节，举例说明：

"01 03 30 01 00 01 DA CA”
1【从机-01】从机一般都是0x01

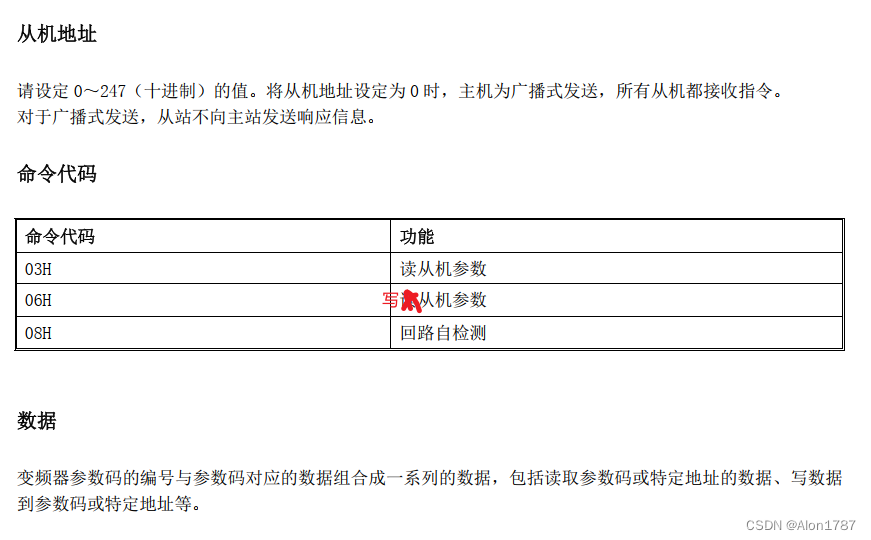

2【命令代码-03读 06写】
3【起始地址高】
4【起始地址低】
5【数据高】
6【数据低】
7【校验1】
8【校验2】

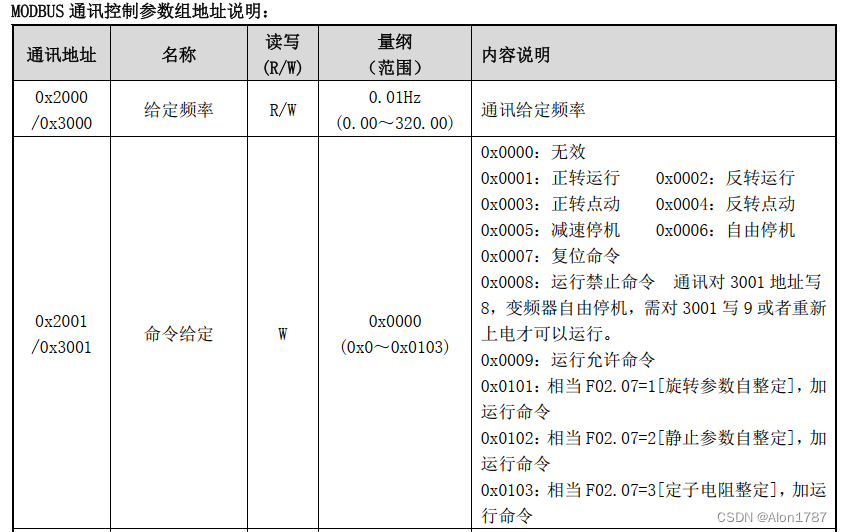

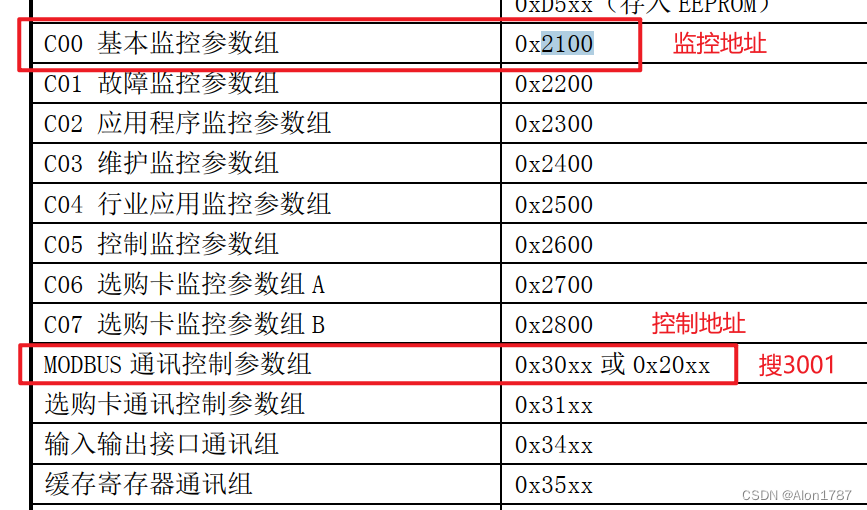

刚刚的举例里面，01是从机。03是读的意思。3001是读取的地址，这个可以在说明书59页查到，也可以搜索3001看到，我顺便贴个图在下面。0001是说明书的指令。最后的是校验位，需要自己写代码计算。

3. RTU校验的在线工具

16进制(CRC16)(MODBUS RTU通讯)校验码在线计算器 (23bei.com)

4. 相关参考代码：

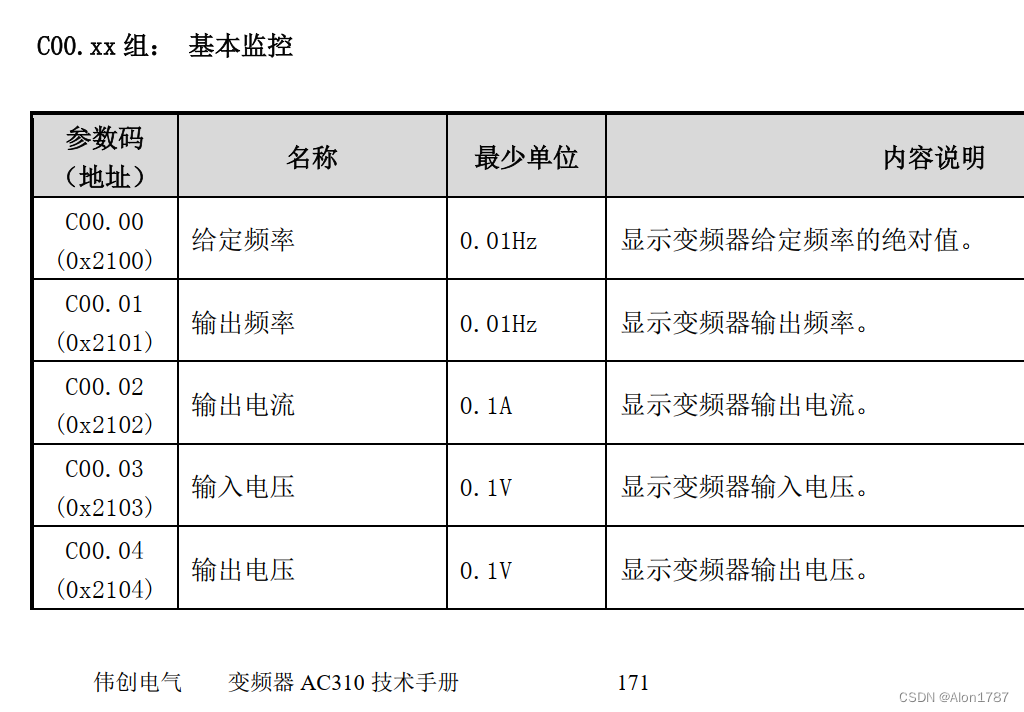

比如命令代码：其实利用在线校验工具，后面的可以自己计算出来的。

// 变频器：******************************************************************************************
    // 【从机-01】【命令代码-03读 06写】【起始地址高】【起始地址低】【数据高】【数据低】【校验1】【校验2】
    QString order_transduce_read     = QString("01 03 01 0D 00 02 54 34");  // 参数读取

    QString order_transduce_InitSpeed= QString("01 06 30 00 13 88 8b 9C");  // 设置默认频率 50hz --- 5000 --- 0x1388
    QString order_transduce_setSpeed = QString("01 06 30 00");           // 设置频率 ++

    QString order_transduce_forward  = QString("01 06 30 01 00 01 16 CA");  // 电机正转
    QString order_transduce_reversal = QString("01 06 30 01 00 02 56 CB");  // 电机反转
    QString order_transduce_slowStop = QString("01 06 30 01 00 05 17 09");  // 减速停机
    QString order_transduce_freeStop = QString("01 06 30 01 00 06 57 08");  // 自由停机
    QString order_transduce_reset    = QString("01 06 30 01 00 07 96 C8");  // 复位停机

    QString order_transduce_initSpeedUpTime = QString("01 06 30 0E 03 E8 E7 B7");    // 默认加速时间：10s
    QString order_transduce_setSpeedUpTime  = QString("01 06 30 0E");                // 设置加速时间:时间*100
    QString order_transduce_initSpeedDownTime = QString("01 06 30 0F 03 E8 B6 77");  // 默认加速时间：10s
    QString order_transduce_setSpeedDownTime  = QString("01 06 30 0F");              // 设置加速时间:时间*100

比如一些可以用的通用函数：

    // 公共函数：
    QByteArray qstring_to_hex(QString msg);         // 类似"FE 02 00 00 00 06 EC 07"转为 byteArray
    QString hex_to_str(QByteArray in);              // byteArray转为类似"FE 02 00 00 00 06 EC 07"
    QString calculateModbusRTUChecksum(QString);    // 计算最后2为的RTU校验转为 类似“0A 0F”
    QString convertIntToHexString(int value);       // 0-65535 的数字，转为2位的十六进制 比如100  ->  00 64


QByteArray qstring_to_hex(QString msg)
{
    QString hexString = "FE 02 00 00 00 06 EC 07";

    // 转换为十六进制格式的字节数组
    QStringList hexValues = msg.split(" ");
    QByteArray hexData;
    foreach (QString hexValue, hexValues) {
        hexData.append(static_cast<char>(hexValue.toInt(nullptr, 16)));
    }
    return hexData;
}

QString hex_to_str(QByteArray in)
{
    QString s;
    for(int i=0;i<in.length();i++)
    {
        s+=QString("%1").arg(in[i]&0xFF,2,16,QLatin1Char('0')).toUpper();
        s.append(" ");
    }
    return s;
}

QString calculateModbusRTUChecksum(QString data)
{
    QByteArray byteArray = QByteArray::fromHex(data.toLatin1()); // 将输入的16进制字符串转换为字节数组
    quint16 crc = 0xFFFF; // 初始CRC值为0xFFFF

    for (int i = 0; i < byteArray.size(); ++i)
    {
        crc ^= static_cast<quint16>(byteArray.at(i)); // 异或操作

        for (int j = 0; j < 8; ++j)
        {
            if (crc & 0x0001) // 最低位为1
            {
                crc >>= 1;
                crc ^= 0xA001; // 异或操作
            }
            else
            {
                crc >>= 1;
            }
        }
    }

    QByteArray checksumBytes;
    checksumBytes.append(static_cast<char>(crc & 0xFF)); // 低位字节
    checksumBytes.append(static_cast<char>((crc >> 8) & 0xFF)); // 高位字节

    return QString(checksumBytes.toHex(' ').toUpper()); // 转换为16进制的QString，字节之间用空格分隔，大写字母
}

QString convertIntToHexString(int value)
{
    QString hexString = QString("%1").arg(value, 4, 16, QLatin1Char('0')).toUpper();
    hexString.insert(2, ' '); // 在第二个字符后插入一个空格
    return hexString;
    // "00 64"   100
}

5. 其他细节

先发送设置频率的指令，再发送启动指令。并且频率、加速时间和上升时间需要先乘100，再转为十六进制，比如可以使用我写的公共函数 converIntToHexString即可。
频率和电机转速的换算关系：N=60f/p， N是转速，f是频率，p是极对数。但其实也不需要这么计算，比如我们已经知道变频器控制的是三相异步电动机，那么极对数就是3，查看电机铭牌，发送额定转速是980r/min，额定频率是50hz，那么直接这么计算即可：

设置频率 = 50 * 转速 / 980 即可。其实看似很懵是吧，但是根据计算，发现其实极对数算出来大概就是3，所以其实是对的。因为变频器输出的是频率，最终的转速，要根据控制的电机来。

最后，因为这个只是项目中很小的一部分，就不放源码了哈。
