毕设全记录——探索 Graphviz

这一篇会介绍画图利器 Graphviz，并展示一些有侧重点的应用，并记录在完成毕设过程中探索 Graphviz 的过程。

Graphviz 是一个开源的图形可视化软件，官网： http://graphviz.org/

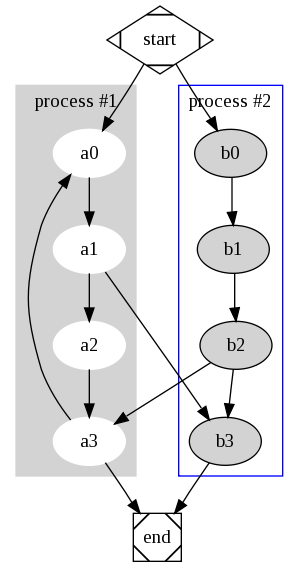

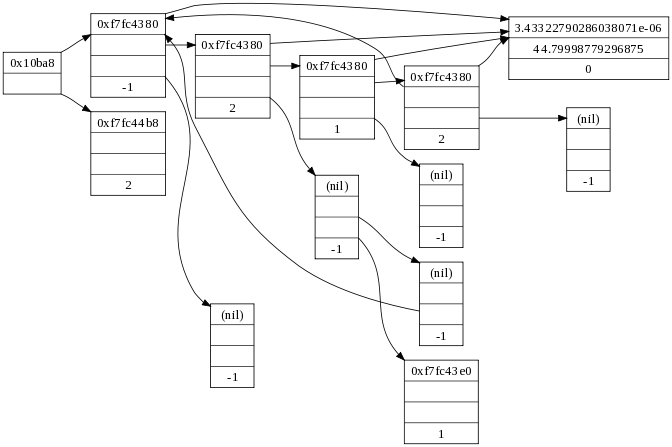

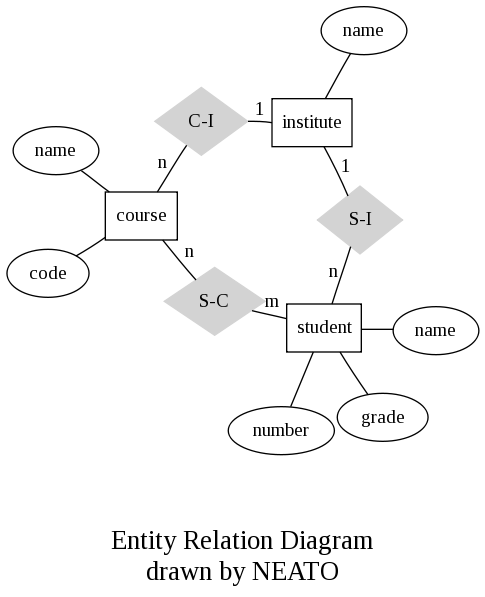

用户只需要使用 DOT 语言声明图中应该有哪些节点和边，Graphviz 就可以自动生成一个布局美观的输出（支持几十种输出，常见的图片格式都包括在内）。在官网的 Gallery 中有很多相当厉害的效果，如下：



这些都是自动生成出来的，是不是感觉 666 ？

但是有些同学看到还要先学 DOT 语言，就开始打退堂鼓了，实际上这个语言非常简单，几乎比 Markdown 都简单，看一两个例子就会写了 : ) 比如最简单的 Helloworld 例子：

digraph g {
    hello->world
}

就可以得到下图：

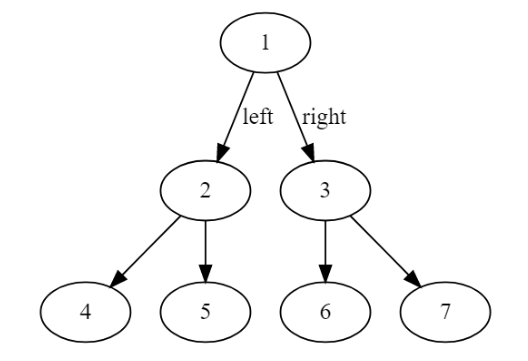

再来个稍微复杂点的例子，绘制一个树状图，代码如下。在毕设中 Graphviz 就被我用来生成类似这样的图。

digraph g {
    1->2 [label = "left"]
    1->3 [label = "right"]
    2->4
    2->5
    3->6
    3->7
}

就可以得到下图：

实际上，Graphviz 能够提供的效果有很多很多种，无论是节点、边还是图，都有很多属性可以设置，在此就不一一列举了，官网的文档说得很清楚：http://graphviz.org/documentation/

当然了，虽然有这么多属性，但是常用的并不是很多。在毕设中，我经常用到的有以下几种属性：

• [style=invis] ：让边或节点不可见，还有很多其他值可以设置
• [shape=point] ： 设置节点的形状为一个点，还有很多其他值可以设置
• [shape=box, style=filled, height=0.3, width=0.3] ：也可以这么用，同时设置形状、风格、高度和宽度
• [label=“xxx”] ：设置节点或边的标签（说明文字）为 xxx，就像上面的图一样
• [xlabel=“xxx”] ：另外一种形式的标签，和 label 属性相比，位置略有变化。且 xlabel 和 label 可以同时使用
• [tooltip=“456&#10；123”] ：（注意：左边属性的；应该写成英文状态下的 ; 符号才能有换行效果，平台似乎有屏蔽机制，当写成英文状态下的 ; 时就看不到了，只能写成中文状态下的分号，见谅）设置节点或边的 tooltip 属性，当导出的图像格式为 svg 时，使用浏览器打开图像，光标移动到设置该属性的节点或边上方，会看到说明文字，如下所示：

咳咳，写到这里发现还没说怎么安装和使用呢。。。赶快补上

以下步骤是对 Windows 系统的，Linux 下的使用请参考其他的文章。。。

1.打开下载页面https://graphviz.gitlab.io/_pages/Download/Download_windows.html 选择 .zip 文件下载并解压

2.有两种用法，一是用命令行，这个需要先添加环境变量，然后在命令行中敲命令。但是这个方法我不太熟，所以推荐另一个方法。打开 bin 目录，找到 gvedit.exe，这是一个编辑器，双击打开就可以写 DOT 语言描述的图，然后就可以设置输出格式、引擎之类的，最后生成结果。bin 目录中还有一个 GVedit.html 文件，是说明手册，可以参考。（可以看到 bin 目录还有很多可执行文件，里面有些工具很强大，还有待进一步的探索）

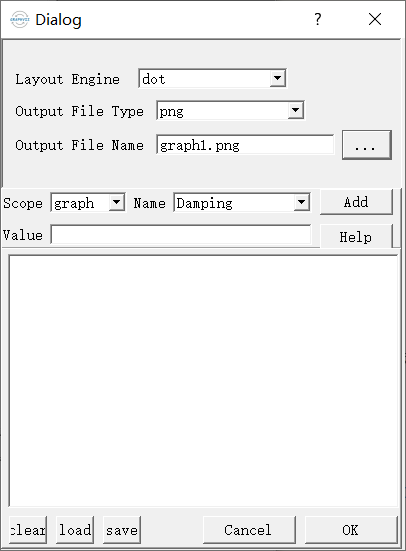

当写完 DOT 语言描述后，可以看到菜单栏有两个小人的图标，左边的是设置按钮，右边的是生成结果按钮，点击右边的按钮就可以立即看到 png 格式的输出图片。如果想要进一步设置的话，需要点击左边的按钮，如下图所示：

Layout Engine 布局引擎：
这一项指定的是绘图引擎，对于绘制不同类型的图像，需要选择不同的引擎，这样就可以得到不同的效果。虽然有很多选项，但是官网只重点介绍了下面六种：

• Dot：绘制“分层”或有向图的分层图。布局算法将边缘指向相同方向（从上到下或从左到右），然后尝试避免边缘交叉并减少边长。这个引擎是最常用的。
• Neato：这是一种“弹簧模型”的布局，当图中的点的数目不是很大时，将该布局会作为默认布局。它使用一种最小化全局能量函数，相当于统计多维缩放。这个引擎的输出看起来有点挤成一堆的感觉。
• Fdp：这是一种类似于neato的布局，是通过减少力而不是使用能量来实现的。当节点和边的数量有几十个甚至上百个时，这个引擎很好用。
• Sfdp：用于大图形布局的fdp的多尺度版本。但是经过我的实践，感觉在节点或边的数目较多时，fdp 比 sfdp 生成的效果更好。（而且要使用这个引擎，需要用命令行，似乎 gvedit.exe 没有提供这个引擎）
• Twopi：径向布局，节点根据它们与给定根节点的距离放置在同心圆上。其中根节点可以自行设置。
• Circo：适合绘制某些多循环结构的图表，例如某些电信网络。
  至于其他的引擎，我没用过，感兴趣的同学可以试试看 : )

Output File Type 输出文件的格式：
这个就比较简单了，支持很多很多的格式输出，常用的格式有 jpg、png 和 svg 等等。

Output File Name 输出文件的名字：
这个也很简单，可以设置输出结果的名字和路径。

下面的其他选项我也不太清楚怎么使用，还在摸索中。。。如果有哪位大佬知道的话，欢迎在评论区交流 : )

最后，点击右下角的 OK，就可以生成输出结果了。

---

以上就是 Graphviz 的大致使用方式，当然还有很多更高级的用法和内容，由于个人精力原因，没有做进一步的探究。

不过，Graphviz 的官网给出了很多的资料，感兴趣的同学可以参考：

• 文档：http://graphviz.org/documentation/
• 论文、出版物等研究成果：http://graphviz.org/theory/
• 资源：http://graphviz.org/resources/

在资源页面，官网很贴心地搜集了一些很有用的工具，在毕设中，我使用了其中几个工具来实现绘图的自动化，详情敬请关注之后的博文~~~

---

最后，给出一些辛苦搜集并精心筛选后的 Graphviz 资料：
（其实仔细研读文档就能有很多的收获了）

• http://graphviz.996277.n3.nabble.com/
  国外的 Graphviz 论坛，一些疑难问题可以在里面搜索到解答。非常有帮助！
• 类似Graphviz的工具是如何实现自动排版的？ - 知乎
  知乎里关于 Graphviz 原理的问答
• http://graphs.grevian.org/
  Graphviz 的口袋参考，里面有些简单的例子，还可以在线输入 DOT 得到 Graphviz 输出
• graph - Graphviz Dot Algorithm - StackOverflow
  StackOverflow 中关于 Graphviz 布局算法的讨论
• https://dreampuf.github.io/GraphvizOnline/#
  Graphviz 在线编译器，可以在线输入 DOT 得到 Graphviz 输出，我经常用来测试
• Viz.js
  另一个Graphviz 在线编译器，和上一个略有不同
