3月20日，长征八号遥三运载火箭在海南文昌卫星发射中心顺利升空，成功将“鹊桥二号”卫星送入预定轨道。作为公共中继星平台，“鹊桥二号”将为后续嫦娥六号、七号、八号任务提供中继通讯服务，本次发射正式开启了我国探月工程四期的新征程。
3D打印技术参考注意到，航天六院在相关报道中指出，“在此次发射中，有卫星贮箱结构应用3D打印工艺实现，这对于微小卫星批量生产和组网发射奠定了良好的基础，具有重大商业价值”。

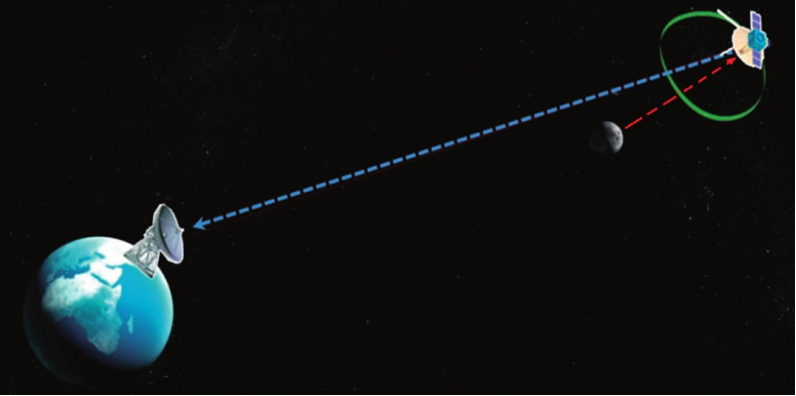

中继星轨道位置与工作示意图
卫星贮箱是卫星推进系统的重要部件，同时，它也是一种封闭结构。《Development of an Additive Manufactured Mass, Volume and Cost Optimised Ti-6AL-4V Fuel Tank for Microsatellite Propulsion Systems MiniTANK》一文指出，现有的燃料贮箱通常使用大厚壁和大重量来保障结构强度，造成贮箱的体积效率低。卫星燃料箱必须能够承受高压，并且在使用传统制造技术时，其设计往往受到限制。贮箱由钛合金制造，涉及锻造、热处理、机加工和焊接等工艺组合。使用传统工艺，无法实现有针对性的质量减少。复杂的设计对于制造来说要么不可行，要么不经济。传统方法制造的贮箱浪费了大约80%的原材料。因此，燃料贮箱的传统制造技术成本高，生产周期长。
随着科技的不断发展，新的制造工艺和技术也在不断涌现，其中就包括3D打印。3D打印技术参考注意到，2021-2024年，已开始有关于3D打印燃料贮箱应用的报道，涉及大尺寸的火箭燃料贮箱和中小尺寸的卫星贮箱。对于此类封闭结构的打印，无支撑技术尤为关键。

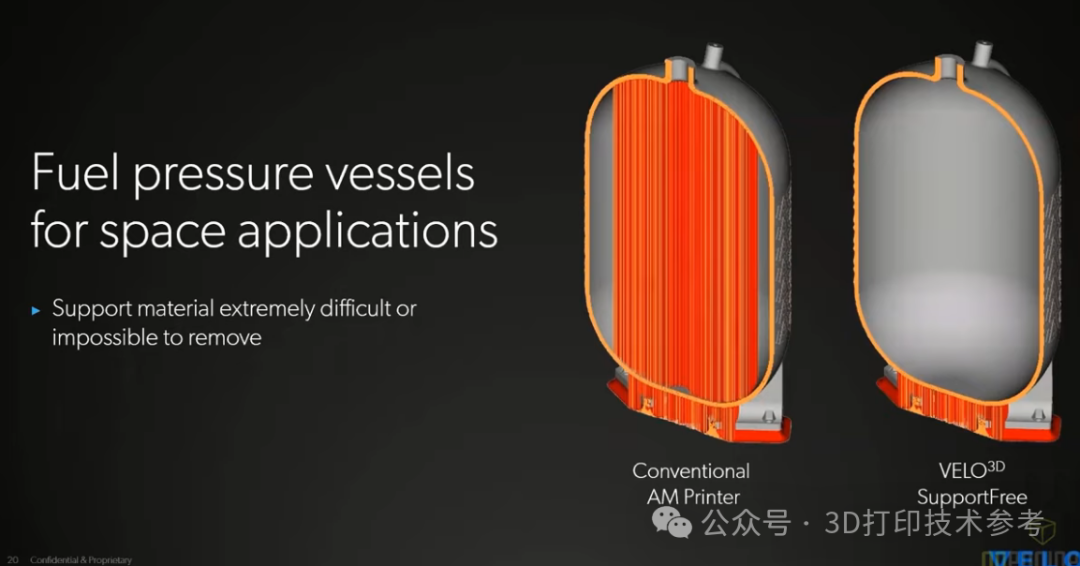

Velo3D打印的无支撑燃料贮箱
2021年，Relativity Space公司开始对3D打印的火箭贮箱进行水压试验、低温试验、飞行压力等测试。2023年3月，全球首枚全3D打印火箭发射进入太空。可以知晓的是，该公司采用3D打印制造的是为火箭发动机储存燃料的大型贮箱。

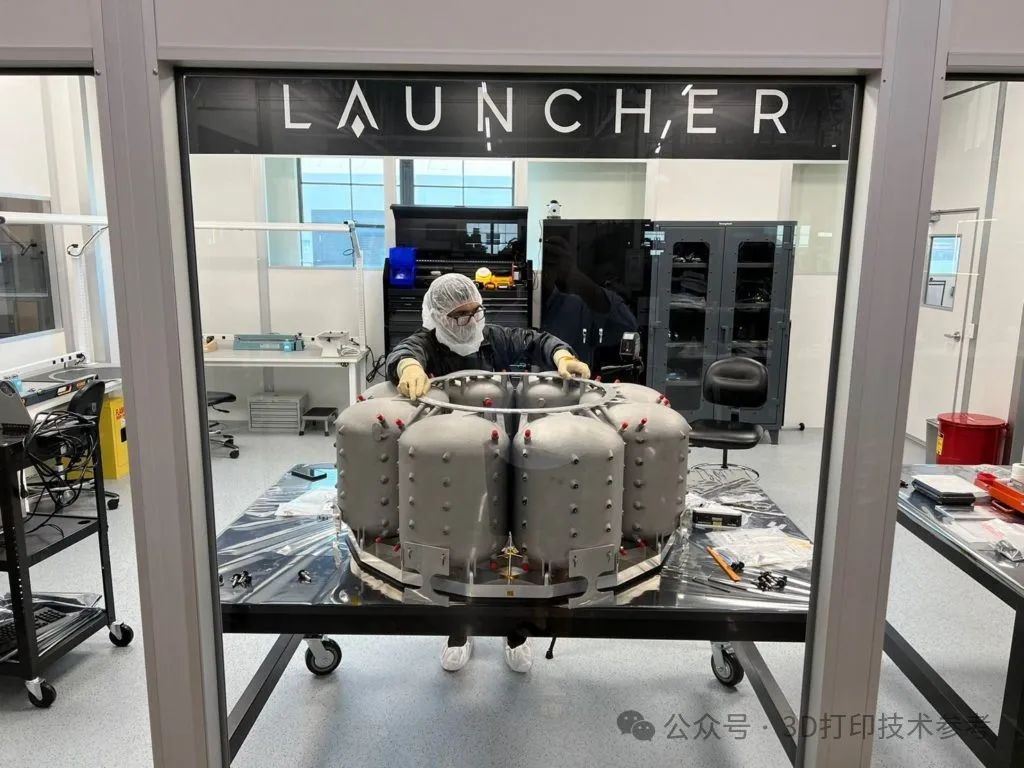

2023年1月，SpaceX将Launcher的Orbiter卫星运输工具送入太空。值得注意的是，该运输工具的8个钛合金贮箱均为3D打印制造。Velo3D公司的无支撑金属3D打印技术发挥了重要作用。
Velo3D打印的无支撑燃料贮箱
对于小型卫星燃料贮箱，其不仅具有封闭结构，顶部的悬空面更是对金属3D打印提出了制造挑战。Velo3D以开发出无支撑金属3D打印工艺著称，借助非接触送粉、工艺优化和实时反馈实现了大倾斜角度无支撑打印。

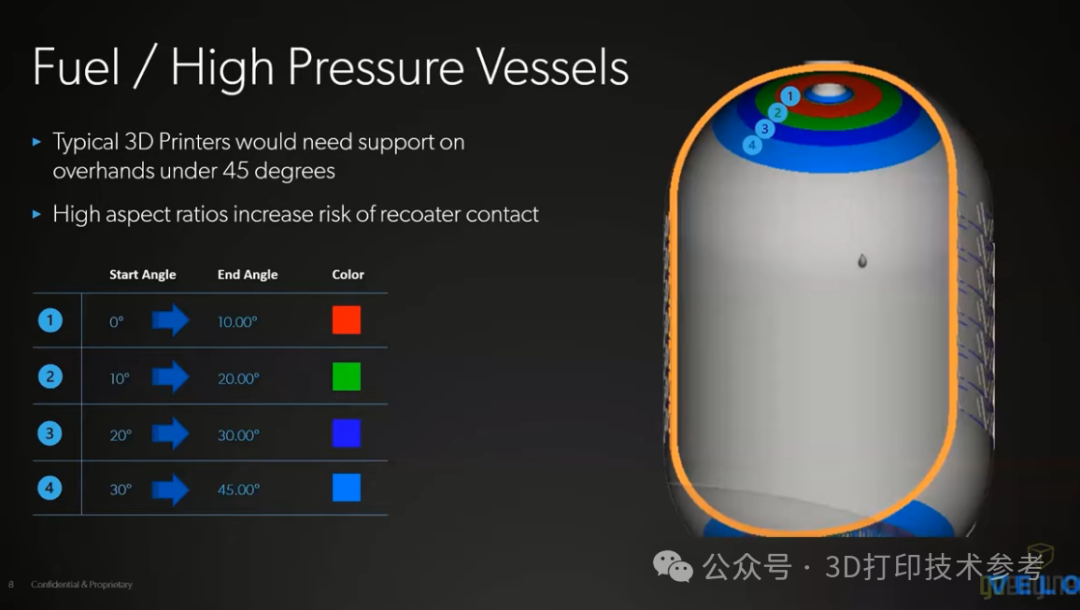

Velo3D无支撑燃料贮箱打印解决方案
另一家打印封闭燃料贮箱的公司是EOS。Smart Fusion是EOS致力于通过简化流程、节约成本和提高生产力的创新解决方案来推进和促进金属增材制造（AM）的最新成果，它也是EOS实现SLM无支撑打印的重要保障。
Smart Fusion可以实时自动调整激光功率，快速有效解决潜在的制造问题。该技术通过测量粉末床所吸收的激光能量，并使用先进的算法进行调整，可以有效避免甚至消除支撑结构。这不仅节省了时间，而且通过减少后处理和减少材料用量，降低了每个零件的成本（CPP）。

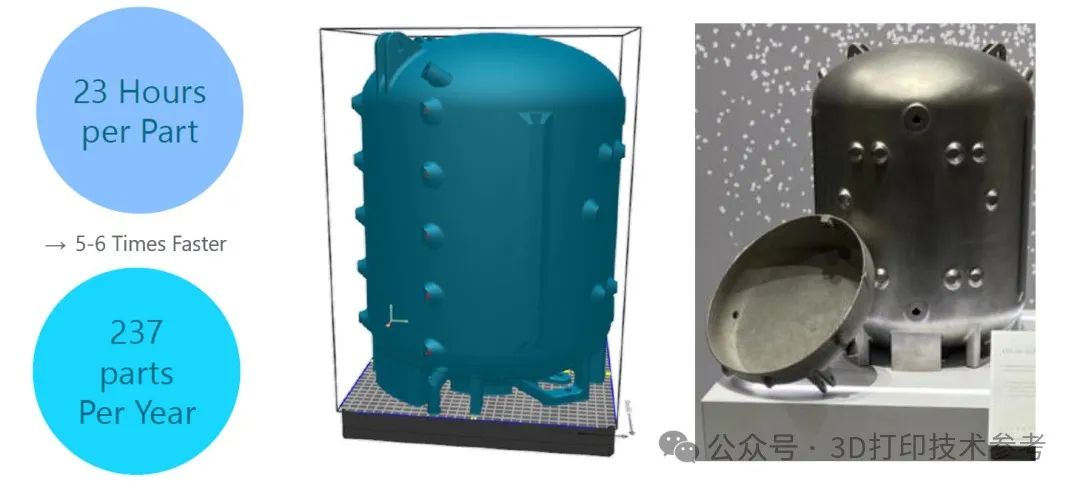

EOS采用60微米工艺和Smart Fusion打印的推进剂罐
目前的工作证明了3D打印作为制造燃料贮箱的替代路线的有效性。通过面向增材制造的设计，现在可以进一步对贮箱进行轻量化设计，实现高容积利用率，同时保持整体结构的完整性。这种重量减轻可转化为有效载荷容量的增加和任务效率的提高。
注：本文内容由3D打印技术参考整理编辑，谢绝任何形式转载。
