铂力特助推清华大学骨科3D打印锌合金植入物取得多项成果

近年来，在骨修复领域，锌合金和镁合金作为新兴的可降解骨科植入物引起了广泛关注。清华大学温鹏副教授研究团队在增材制造可降解镁合金及锌合金领域均取得了突破性成果。

01

可降解锌合金

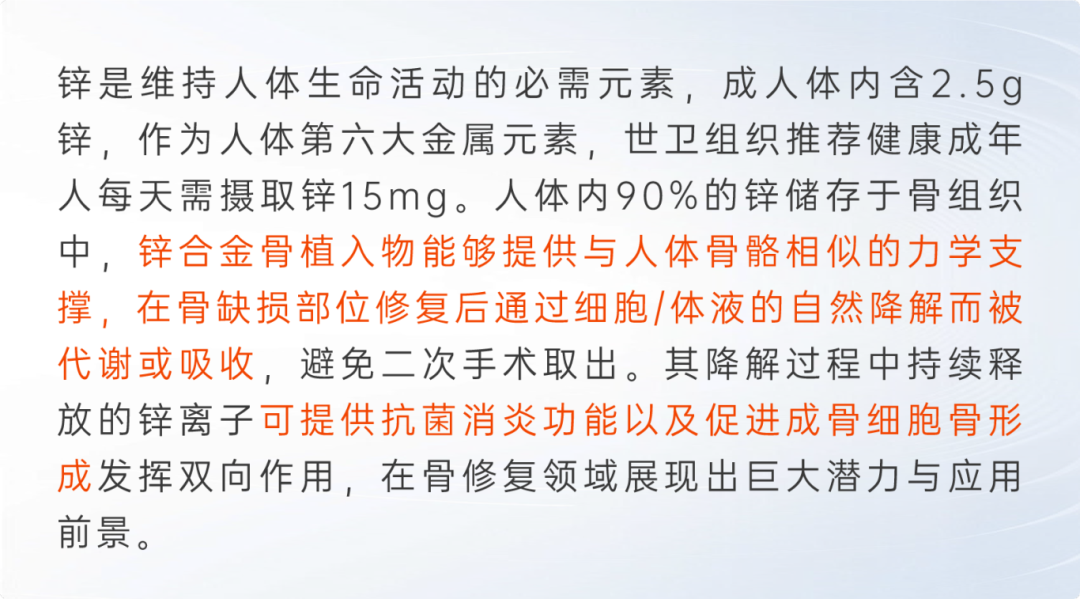

大有前途的骨科植入物

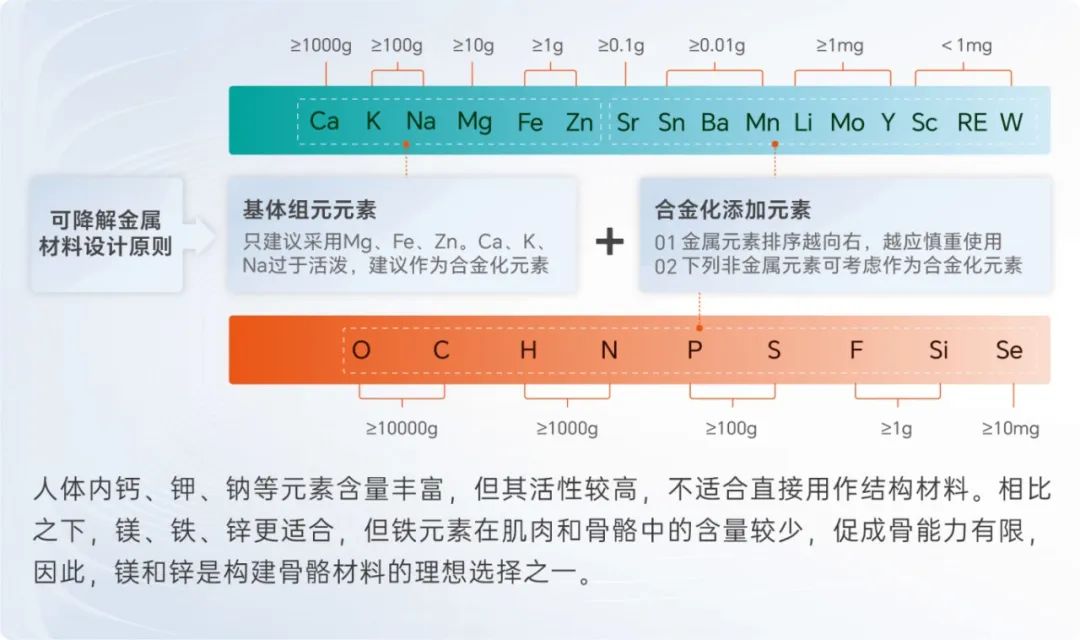

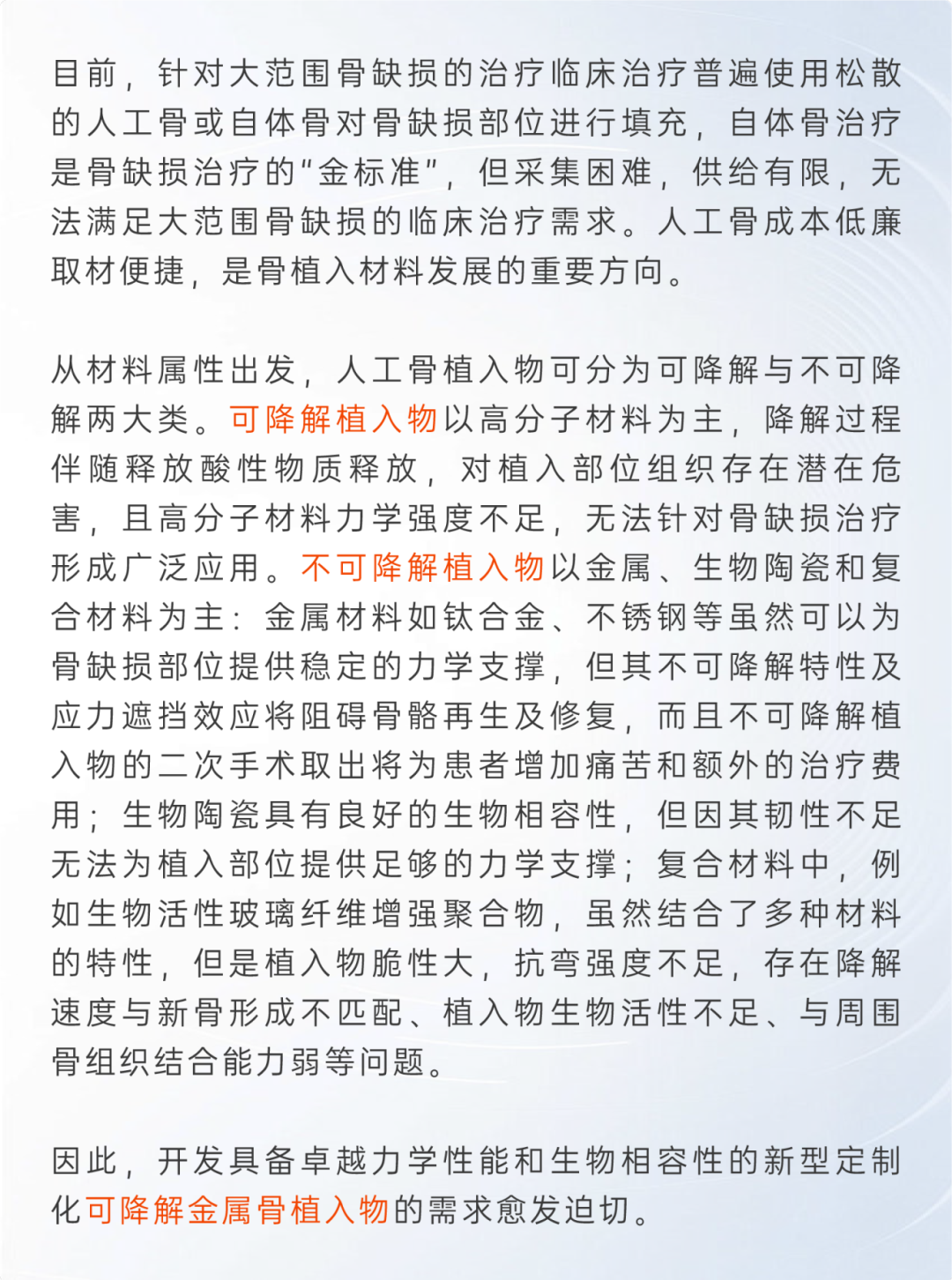

相较于钛合金植入物，可降解锌植入物更能促进成骨，与镁和铁相比，其降解速率适中，避免了快速降解导致的早期失效。然而，纯锌力学性能不足，研发团队已通过合金化增强植入物的强度和骨细胞增殖能力。另外，锌合金降解速度的控制至关重要，过快或过慢均不利于骨修复，而3D打印的锌合金多孔植入物的高孔隙率和比表面积加速了降解，可能导致锌离子过量释放从而增加毒性风险，这是锌合金植入物研发的又一项挑战。

针对基于锌合金的优势和当前研究中存在的挑战，清华大学温鹏研究团队展开了一系列创新研究，专注于3D打印定制化可降解锌合金骨科植入物的研发，为骨组织修复提供了全新的治疗思路。

02

清华力量

锌合金骨科植入物研发新进展

#研究一

清华大学机械系温鹏副教授研究团队和中国人民解放军总医院第四医学中心口腔科李岩峰教授团队开展合作，采用激光粉末床熔融工艺（LPBF）制造了多个可降解锌合金多孔支架。从合金成分、孔隙结构和表面涂层等方面对其降解进行调控，深入了解不同降解机制对骨再生的影响，并在动物实验中展现了卓越的促进骨修复的能力。

在发表于Advanced Science的研究成果“Additively manufactured Zn‐2Mg alloy porous scaffolds with customizable biodegradable performance and enhanced osteogenic ability”中，

论文链接：https://doi.org/10.1002/advs.202307329

研究人员制备了含2%镁的Zn-2Mg合金粉末，并利用三周期极小曲面方法与激光粉末床熔融技术（BLT-S210设备），制成了具有不同孔隙率（40%、60%、80%）和单元尺寸（1.5、2.0、2.5mm）的Zn-2Mg合金多孔支架，结合体外和动物试验分析了合金化和孔隙单元对支架性能及骨再生的影响。

孔隙设计调控锌合金支架成骨能力及其机理

实验结果表明：

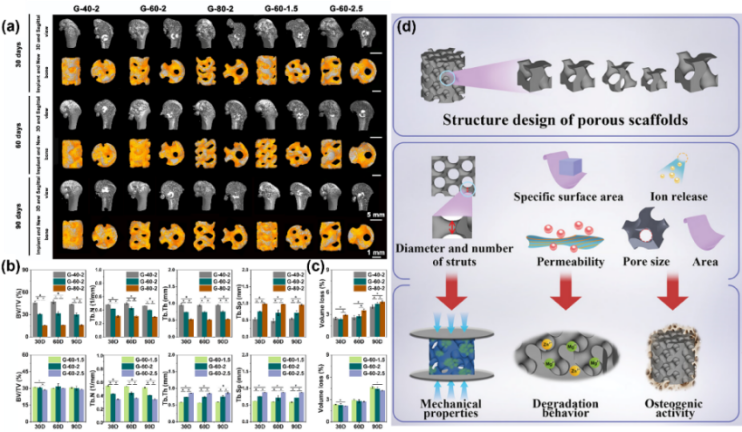

随着孔隙率和单元尺寸的增加，支架承载强度降低。随着孔隙率增加和单元尺寸减小，降解失重增加。具有较低的孔隙率和较小的单元尺寸的支架可以提供合适的孔径和表面积，具有更强的成骨能力。通过加入生物活性更优且有促成骨能力的Mg后，Zn-2Mg支架展现出卓越的成骨能力和生物相容性。此实验证明，通过结构设计，可以调控支架的生物降解性能，实验发挥了结构与材料的双重优势，为个性化骨缺损修复提供了有希望的解决方案。

#研究二

研究团队在发表于Bioactive Materials的“A drug-loaded composite coating to improve osteogenic and antibacterial properties of Zn-1Mg porous scaffolds as biodegradable bone implants”以及发表于Materials Today Bio的“In vitro and in vivo studies on biodegradable Zn porous scaffolds with a drug-loaded coating for the treatment of infected bone defect”中指出，

论文链接：https://doi.org/10.1016/j.bioactmat.2023.04.017

https://doi.org/10.1016/j.mtbio.2023.100885

复合涂层大幅提升锌合金支架的成骨活性及抗菌作用

Mg的添加优化了Zn-Mg合金的力学性能、腐蚀行为和生物相容性，其中Zn-1Mg合金特别适用于承重骨缺损的填充支架。以上研究采用BLT-S210设备制造Zn–1Mg多孔支架与纯锌（Zn）支架。

此外，温鹏副教授团队联合北京航空航天大学杨宏韬助理教授、王晓刚研究员，上海交通大学医学院附属仁济医院曲新华主任，及北京大学郑玉峰教授团队，针对可降解锌合金骨科植入物展开创新研究。研究项目聚焦于多孔支架结构设计对支架材料降解和相应生物功能的影响，通过利用合金元素配比、孔隙率调控和表面处理对免疫细胞产生的作用，优化合金成分、多尺度结构设计及表面微结构，创造有利于骨再生的免疫微环境，成功制备出促进免疫调节性骨生成的锌合金多孔支架，不仅促进成骨，还能促进免疫反应，有效调和了一直以来存在的3D打印锌合金材料加速降解与其引起的过量锌毒性之间的冲突，为骨修复提供了新的思路与解决方案。相关成果以“Multiscale architecture design of 3D printed biodegradable Zn-based porous scaffolds for immunomodulatory osteogenesis”发表于Nature Communications。

03

研发前沿

BLT-S210助力研发 领跑未来

温鹏副教授的团队在国际上率先开展增材制造锌合金骨植入物研究，并持续取得具有里程碑意义的创新成果。目前团队正深化基础研究，以全面理解锌合金的生物安全性、降解特性及体内清除机制，为未来临床转化做准备，为患者康复带来新的希望。

在该团队的多项研究中，均采用铂力特BLT-S210设备制备试样产品，成功实现多个可降解锌合金多孔支架的高质量交付。铂力特多年来与温鹏团队深入合作，以稳定且先进的设备、丰富的技术经验与专业的服务，成功助力该团队应对镁合金、锌合金植入物增材制造工艺的挑战，并取得多项瞩目的研究成果。

铂力特秉承“成就客户，创造价值”的核心理念，多年来积极构建与中国科学院、清华大学、北京大学、上海交通大学、同济大学、暨南大学、北京理工大学、南京航空航天大学、香港城市大学等近百所高校、科研机构的紧密合作网络，助力并见证了众多合作伙伴在新材料、新结构设计和新型应用领域取得的突破性成就。

铂力特将持续深化与客户的合作，携手并进在创新的征途上不懈追求，激发科研创新的澎湃动力，让科技进步的光芒照亮每一个新的应用前景。

论文1：Additively manufactured Zn‐2Mg alloy porous scaffolds with customizable biodegradable performance and enhanced osteogenic ability

https://doi.org/10.1002/advs.202307329

论文2：A drug-loaded composite coating to improve osteogenic and antibacterial properties of Zn-1Mg porous scaffolds as biodegradable bone implants

https://doi.org/10.1016/j.jmst.2023.08.056https://doi.org/10.1016/j.bioactmat.2023.04.017

论文3：In vitro and in vivo studies on biodegradable Zn porous scaffolds with a drug-loaded coating for the treatment of infected bone defect

https://doi.org/10.1016/j.mtbio.2023.100885

论文4：Multiscale architecture design of 3D printed biodegradable Zn-based porous scaffolds for immunomodulatory osteogenesis

https://www.nature.com/articles/s41467-024-47189-5

欢迎转发

欢迎加入硕博千人交流Q群：248112776

延伸阅读：

1.西南交大增材顶刊VPP邀请综述：工艺-结构-性能-寿命一体化评价方法

2.全球技能竞技的中国力量：远铸智能在世界技能大赛中的角色与展望

3.难熔金属推进器应用组件的一体化、近净尺寸制备

4.备战竞赛，电弧增材设备操作员首期线下实训开课
