P5.js绘制动态图形

一、实现效果

P5.js是一个JavaScript库，是Processing的Web版本，应用于艺术和设计领域。

二、分析与代码

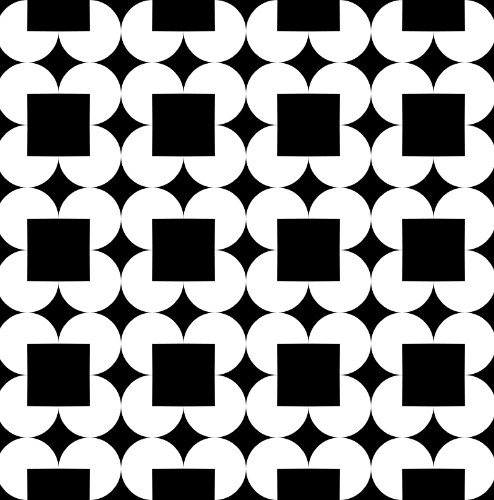

（1）第一张图片基于P5.js的2D图形，首先分析一下这个动态图的特点：
1.图案完全由3/4圆构成，每个3/4圆的的差异仅仅体现在旋转方向和缺口朝向的位置不同；
2.每行或每列次序为奇数或者偶数的3/4圆旋转方向和缺口朝向相同；
3.相邻两行两列的对应位置的3/4圆的旋转方向和缺口朝向均相反。

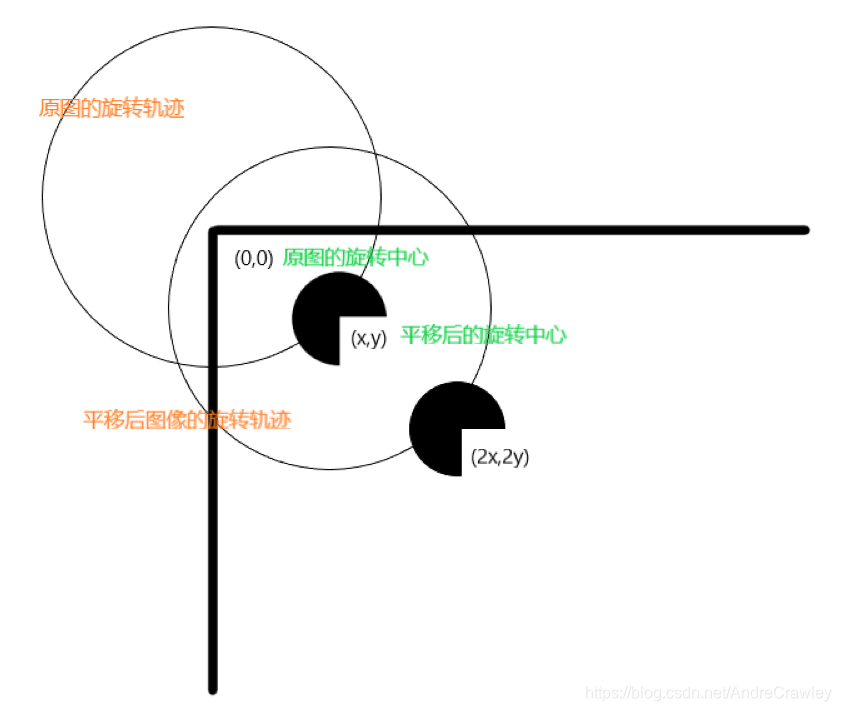

根据以上分析，首先实现一个3/4圆的旋转，需要注意的是，为了让图形以自己为中心旋转而不是以原点为中心旋转，需要在rotate()前后增加translate()函数，假设图形中心坐标为（x,y）不同于上次用过的计算机图形学函数，在旋转之前首先要把图形中心平移到（2x,2y），即translate(x,y)，现在调用rotate()相当于让图形绕（x,y）旋转（相当于平移之后的原点），然后调用translate(-x,-y)，将图形平移回原始位置(x,y)。

function shape(x, y, R,angle,direction)
//x,y是圆心坐标，R是半径，angle调整初始缺口朝向，direction决定旋转方向
{
  push();
  translate(x,y);
  rotate(angle);//将3/4圆形的缺口旋转到合适角度
  translate(-x,-y);

  translate(x,y);//使3/4圆绕图形中心旋转
  if(millis() / 800>=HALF_PI*(num+1))
    num++;
  rotate(direction*cnt);
  translate(-x,-y);
  noStroke();
  arc(x,y,R,R,0,PI*(3/2),PIE);
  pop();
}

以上为绘制每个3/4圆的代码。

关于缺口朝向和旋转方向，根据分析过的特点2和3，利用奇数和偶数的区别来决定。首先假设初始朝向第四象限的位置，即上图所示方向。
缺口朝向：奇数行奇数列，第四象限，
奇数行偶数列，第三象限，即顺时针旋转90°
偶数行偶数列，第二象限，即逆时针旋转180°
偶数行奇数列，第一象限，即顺时针旋转90°
旋转方向：相邻两个相反，又因为每行每列都是偶数个3/4圆，所以实际上只需要一个初始值为-1的参数循环与-1相乘即可。

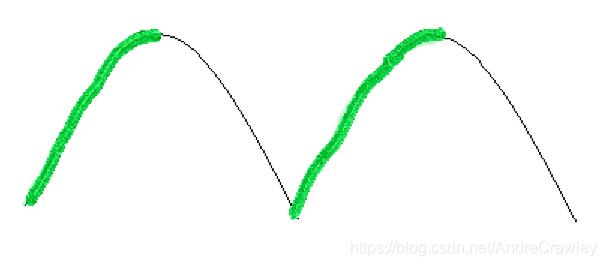

最后关于旋转的速度，可以看出来它是以正弦曲线的绝对值的斜率大于0那一部分的速度来旋转的，即y=|sinx|的[180k，90+180k]，k=0，1，2……的部分。当旋转速度为0的时候，就直接跳过半个周期，进入下一个周期的函数曲线上升部分，否则会出现图形回转的情形，下图中绿色部分为实际用到的部分：

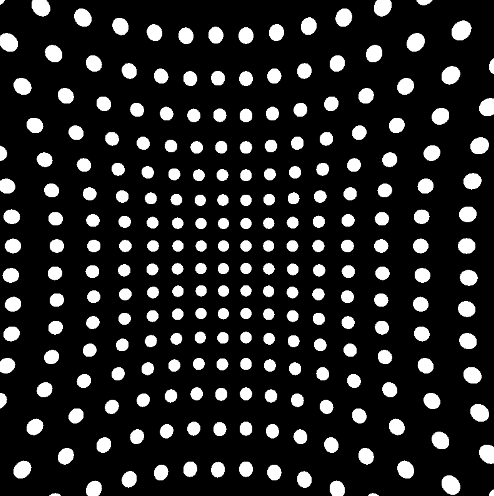

（2）第二张图片基于P5.js的3D图形，即WebGL，图形特点如下：
1.图元为一个小球，以正弦曲线y=sinx的规律沿着z轴运动，同时也向着x轴正方向和y轴负方向做短距离的移动；
2.整体上像是一个球从图像中间凸起来然后凹下去，实际上可以以中心位置的小球为基础，按照据这个小球的远近，以正弦规律规定其余小球的初相位。

function shape(x,y,phase)
{//x，y为小球的位置，phase为初相
	push();
	translate(x,y,0);
	translate(-20,20,120*sin(phase+millis()/500));
  noStroke();
  ambientMaterial(255,255,255);
  sphere(5);
  pop();
}

放置小球和规定小球初相的代码如下：

  var num=20;
  var l=20;
  for (var i = num - 1; i >= 0; i--) {
  	for (var j = num - 1; j >= 0; j--) {
  		var t=sin(HALF_PI*(num/2-i)/10)+sin(HALF_PI*(num/2-j)/10);
  		shape(i*l,j*l,t);
  		shape(-i*l,j*l,t);
  		shape(i*l,-j*l,t);
  		shape(-i*l,-j*l,t);
  	}
  }

两层循环中的四个shape（）分别在x，y平面的四个象限上摆放小球，参数t是根据小球距离画布中心的距离来确定初相，两个sin函数中都用到了num/2-i或者num/2-j是为了保证在同一个时间，有的小球初相为正，有的小球初相为负，是为了保证突出的球半径足够小，使得运行时能够看出一个球形突出。

三、拓展

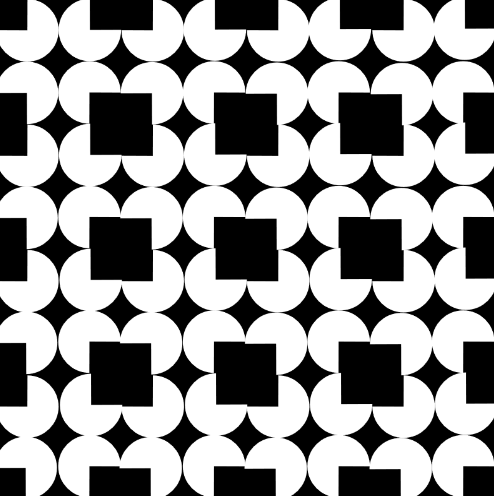

（1）去除了在绕自身中心旋转前后的平移操作后，图像的平移会呈现一种破碎重组的规律：
（2）增大了参数t中sin的自变量的值之后（t=sin(HALF_PI*(num/2-i)/5)+sin(HALF_PI*(num/2-j)/5)），突出的一个球成功变成了四个球，加上减少自然光，立体效果更加突出：

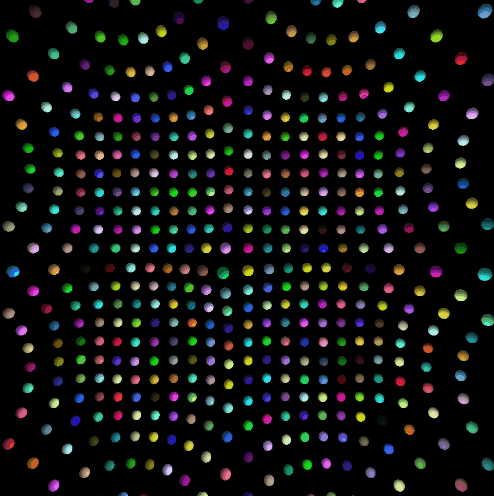

（3）添加随机颜色之后的效果更加显著：
