关机充电动画开发

简介

OpenHarmony默认提供了关机充电动画的特性，展示关机状态下的充电电量、充电动画等信息。由于定制厂商希望定制符合自身规则和特点的显示样式，希望根据产品的设计规格来定制此特性。为此OpenHarmony提供了关机充电动画的定制方式，产品定制开发者可根据产品的设计规格来定制此特性。

约束与限制

配置策略：产品定制的配置路径，需要根据配置策略决定。本开发指导中的定制路径以/vendor进行举例，请开发者根据具体的产品配置策略，修改定制路径。

开发指导

搭建环境

设备要求：

标准系统开发板，如DAYU200/Hi3516DV300开源套件。

环境要求：

Linux调测环境，相关要求和配置可参考《快速入门》。

开发步骤

本文以DAYU200为例介绍关机充电动画的定制方法。

在产品目录（/vendor/hihope/rk3568）下创建animation文件夹。
参考默认关机充电动画配置文件夹创建目标文件夹，并安装到//vendor/hihope/rk3568/animation目录下，文件格式如下：
```
profile
├── BUILD.gn
├── animation.json
```
参考关机充电动画图片资源创建resources文件夹放置构成动画的图片文件，并安装到//vendor/hihope/rk3568/animation目录下，文件格式如下：
```
animation
├── resources
├── profile
```

参考关机充电动画图片资源中的BUILD.gn编写BUILD.gn文件，放入//vendor/hihope/rk3568/animation/resource目录下，例如：

import("//build/ohos.gni")

ohos_prebuilt_etc("resources_config0") {
    source = "loop00000.png"                                        #图片资源
    relative_install_dir = "poweroff_charger_animation/resources"
    install_images = [ chipset_base_dir ]                           #安装到vendor目录下的必要配置
    part_name = "product_rk3568"
}

参考默认关机充电动画的配置文件夹中的animation.json编写定制的animation.json。包含定制后的关机充电动画配置如下：

{
    "animation": {
        "components": [
            {
                "type": "UIImageView",
                "id": "Charging_Animation_Image",
                "x": 200,
                "y": 480,
                "w": 400,
                "h": 400,
                "resPath": "/system/etc/charger/resources/",
                "imgCnt": 62,
                "updInterval": 60,
                "filePrefix": "loop"
            },
            {
                "type": "UILabel",
                "id": "Charging_Percent_Label",
                "text": "",
                "x": 326,
                "y": 616,
                "w": 68,
                "h": 48,
                "fontSize": 32,
                "fontColor": "#ffffffe6",
                "bgColor": "#00000000"
                "align": "center"
            }
        ]
    },
    "lackpowerChargingPrompt": {
        "components": [
            {
                "type": "UILabel",
                "id": "LackPower_Charging_Label",
                "text": "电池电量低",
                "x": 229,
                "y": 1037,
                "w": 250,
                "h": 45,
                "fontSize": 42,
                "fontColor": "#ff0000ff",
                "bgColor": "#00000000",
                "align": "center"
            }
        ]
    },
    "lackpowerNotChargingPrompt": {
        "components": [
            {
                "type": "UILabel",
                "id": "LackPower_Not_Charging_Label",
                "text": "电池电量低，请连接电源",
                "x": 110,
                "y": 1037,
                "w": 500,
                "h": 45,
                "fontSize": 42,
                "fontColor": "#ff0000ff",
                "bgColor": "#00000000",
                "align": "center"
            }
        ]
    }
}

表1 关机充电动画配置说明

节点名称	作用
animation	动画配置信息
lackpowerChargingPrompt	低电量充电状态提示配置信息
lackpowerNotChargingPrompt	低电量未充电状态提示配置信息
components	组件集
type	组件类型
id	组件ID
text	组件的文本内容
x	组件的X轴坐标
y	组件的Y轴坐标
w	组件的宽度（像素点）
h	组件的高度（像素点）
fontSize	文本的字体大小
fontColor	文本的字体颜色
align	文本对齐方式
imgCnt	图片数量
updInterval	图片更新的时间间隔（毫秒）
filePrefix	图片文件名的前缀
resPath	组件的资源文件路径

参考默认关机充电动画的配置文件夹中的BUILD.gn编写BUILD.gn文件，将animation.json打包到/vendor/etc/charger目录下，配置如下：

import("//build/ohos.gni")

ohos_prebuilt_etc("animation_config") {
    source = "animation.json"             #引用build/ohos.gni
    relative_install_dir = "animation/resources"
    install_images = [ chipset_base_dir ] #安装到vendor目录下的必要配置
    part_name = "product_rk3568"          #part_name为product_rk3568，以实现后续编译
}

将编译目标添加到/vendor/hihope/rk3568目录下ohos.build的"module_list"中，例如：

{
"parts": {
    "product_rk3568": {
    "module_list": [
        "//vendor/hihope/rk3568/default_app_config:default_app_config",
        "//vendor/hihope/rk3568/image_conf:custom_image_conf",
        "//vendor/hihope/rk3568/preinstall-config:preinstall-config",
        "//vendor/hihope/rk3568/resourceschedule:resourceschedule",
        "//vendor/hihope/rk3568/etc:product_etc_conf",
        "//vendor/hihope/rk3568/battery/profile:battery_config",
        "//vendor/hihope/rk3568/animation/profile:animation_config", #添加animation_config的编译
        "//vendor/hihope/rk3568/animation/resource/resources_config" #添加图片资源的编译
    ]
    }
},
"subsystem": "product_hihope"
}

“//vendor/hihope/rk3568/animation/”为文件夹路径，“profile”为创建的文件夹名字，“animation_config”为编译目标。

参考《快速入门》编译定制版本，编译命令如下：
```
./build.sh --product-name rk3568 --ccache
```
将定制版本烧录到DAYU200开发板中。

调测验证

修改代码配置：修改代码路径：base/startup/init/services/init/init_config.c 修改函数：ReadConfig 修改前

void ReadConfig(void)
{
    // parse cfg
    char buffer[32] = {0}; // 32 reason max leb
    uint32_t len = sizeof(buffer);
    SystemReadParam("ohos.boot.mode", buffer, &len);
    INIT_LOGI("ohos.boot.mode %s", buffer);
    if (strcmp(buffer, "charger_mode") == 0) {
        // 产品化定制执行此分支流程
        ParseInitCfg(INIT_CONFIGURATION_FILE, NULL);
        ReadFileInDir(OTHER_CHARGE_PATH, ".cfg", ParseInitCfg, NULL);
        ParseInitCfgByPriority();
    } else if (strcmp(buffer, "charger") == 0) {
        ParseInitCfg(INIT_CONFIGURATION_FILE, NULL);
        ReadFileInDir(OTHER_CHARGE_PATH, ".cfg", ParseInitCfg, NULL);
    } else if (InUpdaterMode() == 0) {
        ParseInitCfg(INIT_CONFIGURATION_FILE, NULL);
        ParseInitCfgByPriority();
    } else {
        ReadFileInDir("/etc", ".cfg", ParseInitCfg, NULL);
    }
}

修改后

void ReadConfig(void)
{
    // parse cfg
    char buffer[32] = {0}; // 32 reason max leb
    uint32_t len = sizeof(buffer);
    SystemReadParam("ohos.boot.mode", buffer, &len);
    INIT_LOGI("ohos.boot.mode %s", buffer);
    ParseInitCfg(INIT_CONFIGURATION_FILE, NULL);
    ReadFileInDir(OTHER_CHARGE_PATH, ".cfg", ParseInitCfg, NULL);
    ParseInitCfgByPriority();
}

使用hdc执行如下命令，使开发板进入关机充电状态。
```
hdc shell
reboot charge
```
进入电池电量的节点路径（以当前DAYU开发版路径为例）。
```
cd /data/service/el0/battery/battery
```
修改电量数值，并观察充电动画数值变化。
```
cat capacity
```
修改当前电量为3
```
echo 3 > capacity
```
切为Not charging状态，直接进入关机状态。
```
echo Not charging > status
```
在极低电量时（此处默认1%）修改充电状态，不同的充电状态对应显示动画或关机。
1. 进入电池电量的节点路径。
```
cd /data/service/el0/battery/battery
cat capacity
```
1. 修改当前电量为1。
```
echo 1 > capacity
```
1. 查看当前状态。
```
cat status
```
当前状态为Charging
1. 改变当前状态，为未连接电源状态。
```
echo Not charging > status
```
以下对关机动画的图片进行可定制化的测试修改，步骤与上方相同，只是图片作出替换。

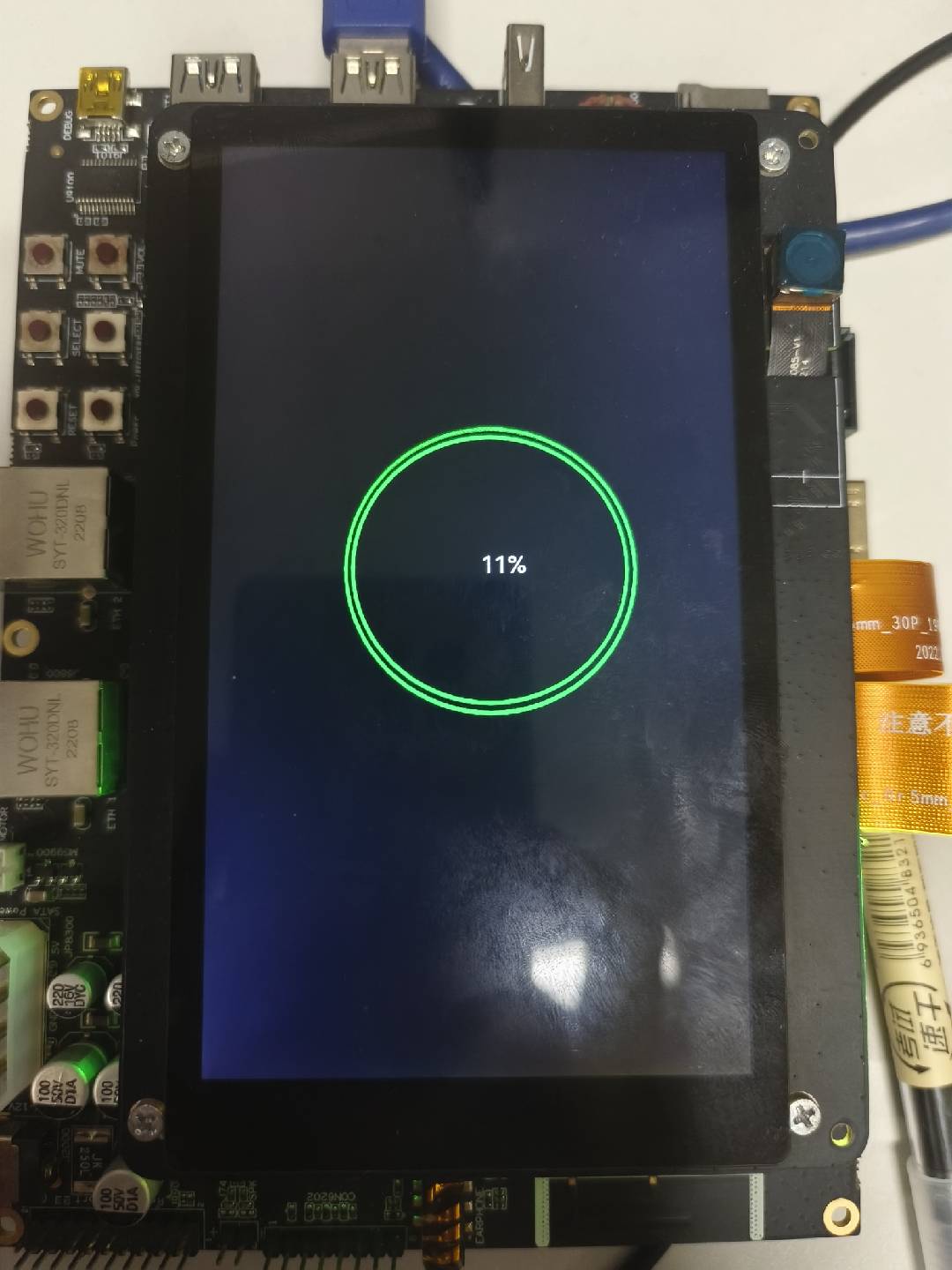

1. 初始状态。

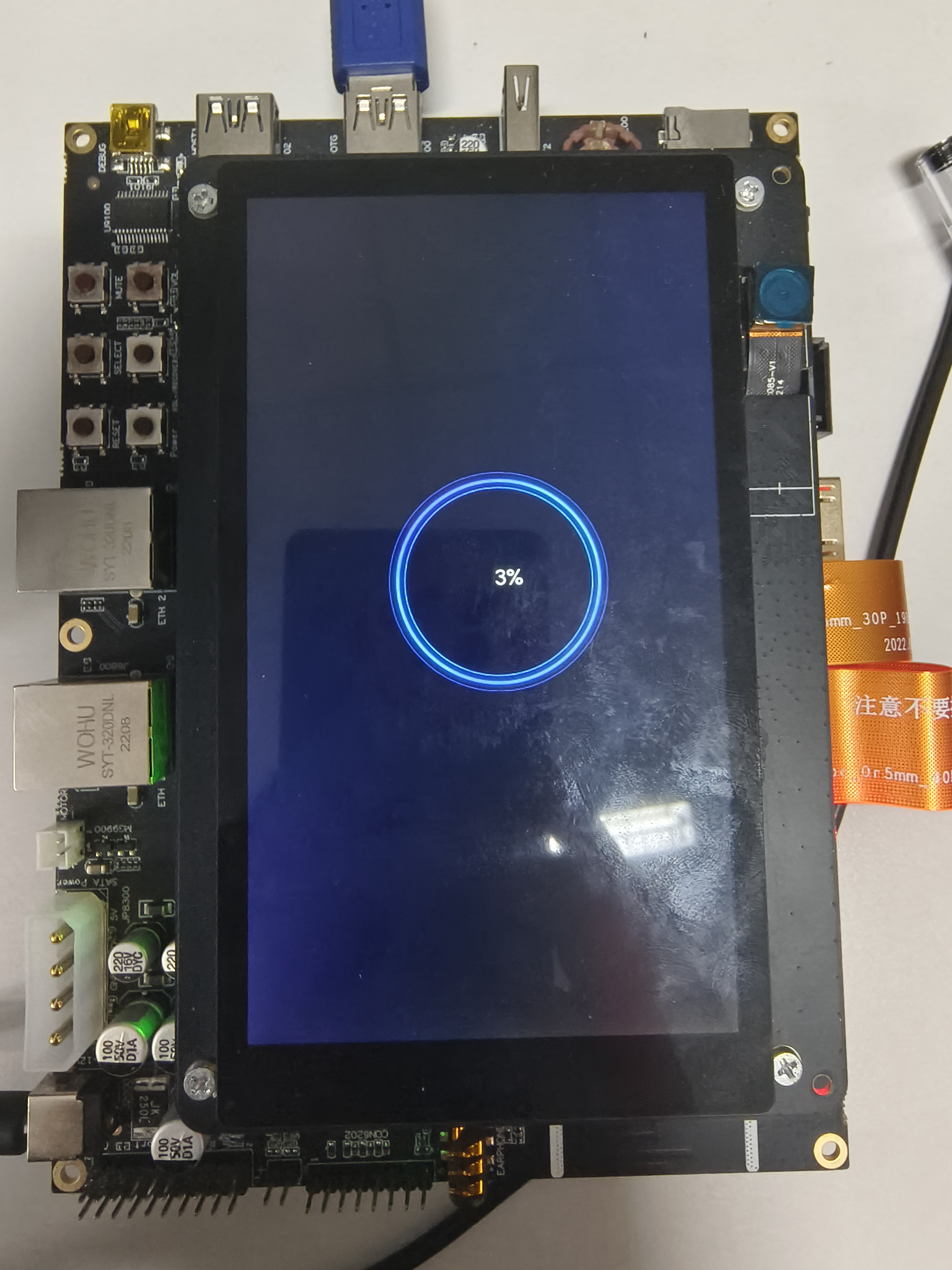

1. 3%电量状态。

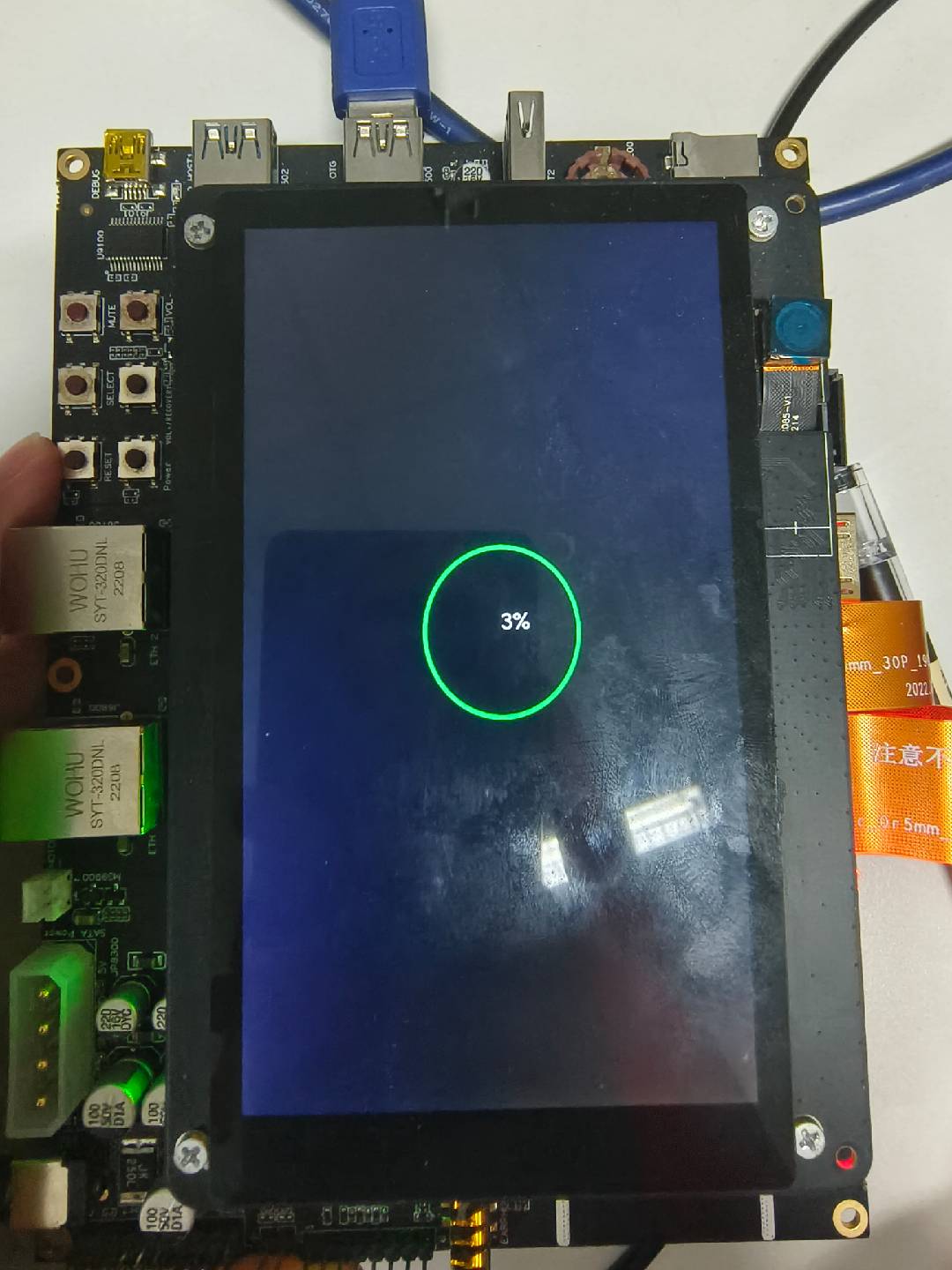

1. 1%电量，充电状态。

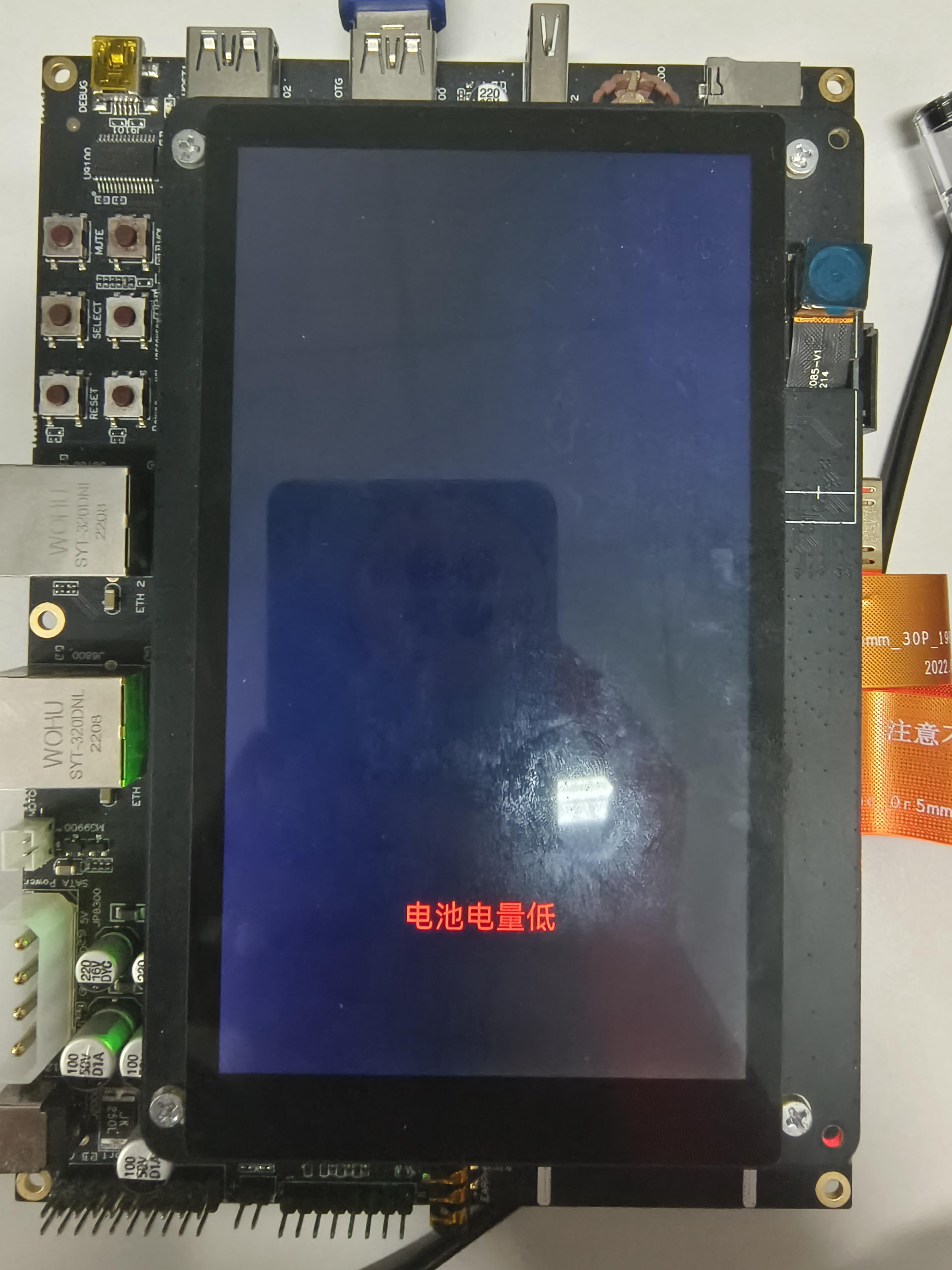

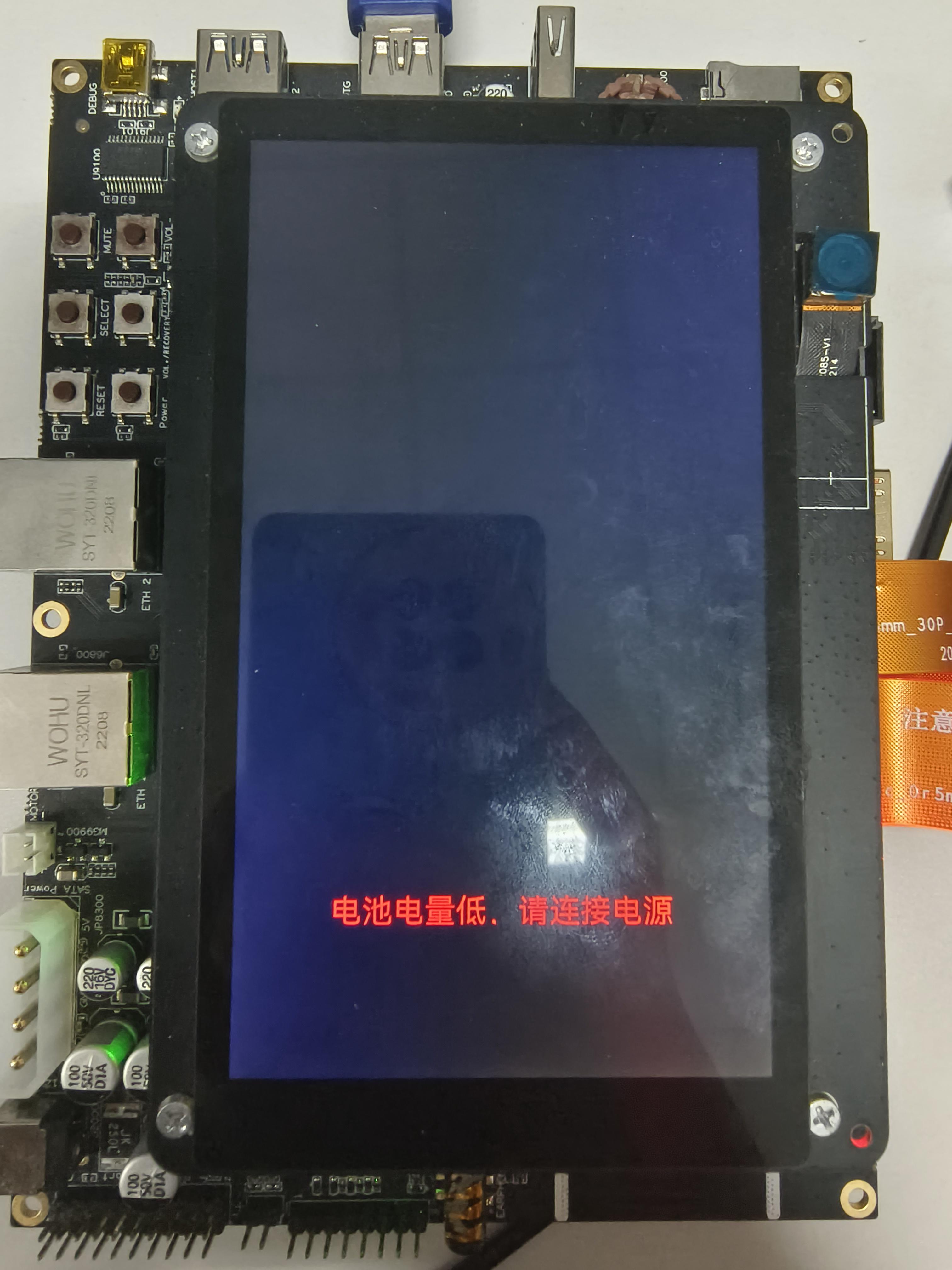

1. 1%电量，未充电状态。
1. 当电量高于1%，切为Not charging状态
```
echo 3 > capacity
echo Not charging > status
```

参考

开发过程中可参考的配置文件路径：默认关机充电动画配置源码路径

默认配置：

{
        "animation": {
            "components": [
                {
                    "type": "UIImageView",
                    "id": "Charging_Animation_Image",
                    "x": 180,
                    "y": 410,
                    "w": 400,
                    "h": 400,
                    "resPath": "/system/etc/charger/resources/",
                    "imgCnt": 62,
                    "updInterval": 60,
                    "filePrefix": "loop"
                },
                {
                    "type": "UILabel",
                    "id": "Charging_Percent_Label",
                    "text": "",
                    "x": 365,
                    "y": 580,
                    "w": 65,
                    "h": 43,
                    "fontSize": 32,
                    "fontColor": "#ffffffe6",
                    "bgColor": "#00000000",
                    "align": "center"
                }
            ],
        },
        "lackpowerChargingPrompt": {
            "components": [
                {
                    "type": "UILabel",
                    "id": "LackPower_Charging_Label",
                    "text": "电池电量低",
                    "x": 229,
                    "y": 1037,
                    "w": 250,
                    "h": 45,
                    "fontSize": 42,
                    "fontColor": "#ff0000ff",
                    "bgColor": "#00000000",
                    "align": "center"
                }
            ]
        },
        "lackpowerNotChargingPrompt": {
            "components": [
                {
                    "type": "UILabel",
                    "id": "LackPower_Not_Charging_Label",
                    "text": "电池电量低，请连接电源",
                    "x": 110,
                    "y": 1037,
                    "w": 500,
                    "h": 45,
                    "fontSize": 42,
                    "fontColor": "#ff0000ff",
                    "bgColor": "#00000000",
                    "align": "center"
                }
            ]
        }
    }

打包路径：/system/etc/charger/resource
