本文详细介绍ERDPlus的注册流程及使用方法，包括实体、属性、关系的创建与编辑，以及如何将ER图转换为关系模式，适用于初学者快速上手。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

注册账号

简单介绍

使用方法

实体

属性

关系

转换

在ER数据建模工具里面介绍了几种ER建模的工具，这里主要介绍下ERDPlus使用方法

注册账号

首先进入网址：https://erdplus.com/#/

注册一个自己的账号，邮箱就可以了

简单介绍

页面首页就有简单的教程

在页面的右上角有Diagrams选项，点击打开

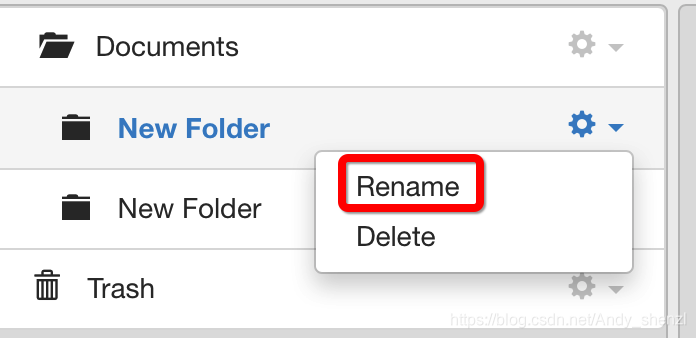

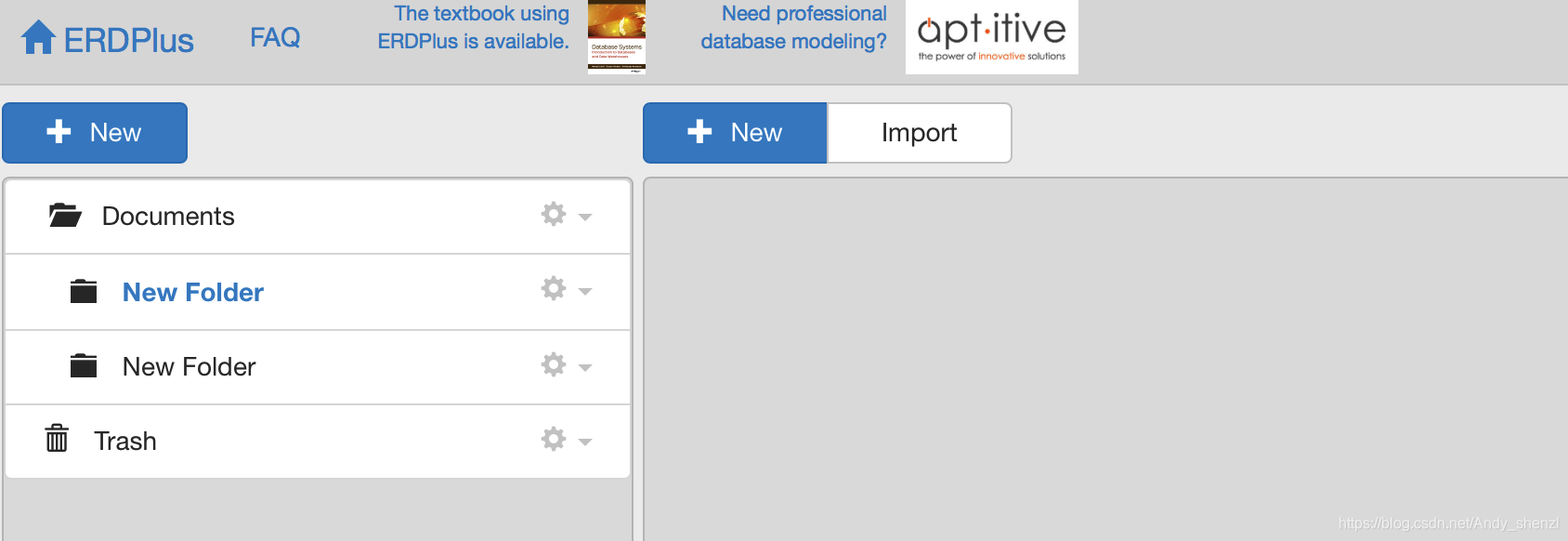

左上角点击+new可以新建一个文件，可以对文件进行重命名

比如我们命名为test

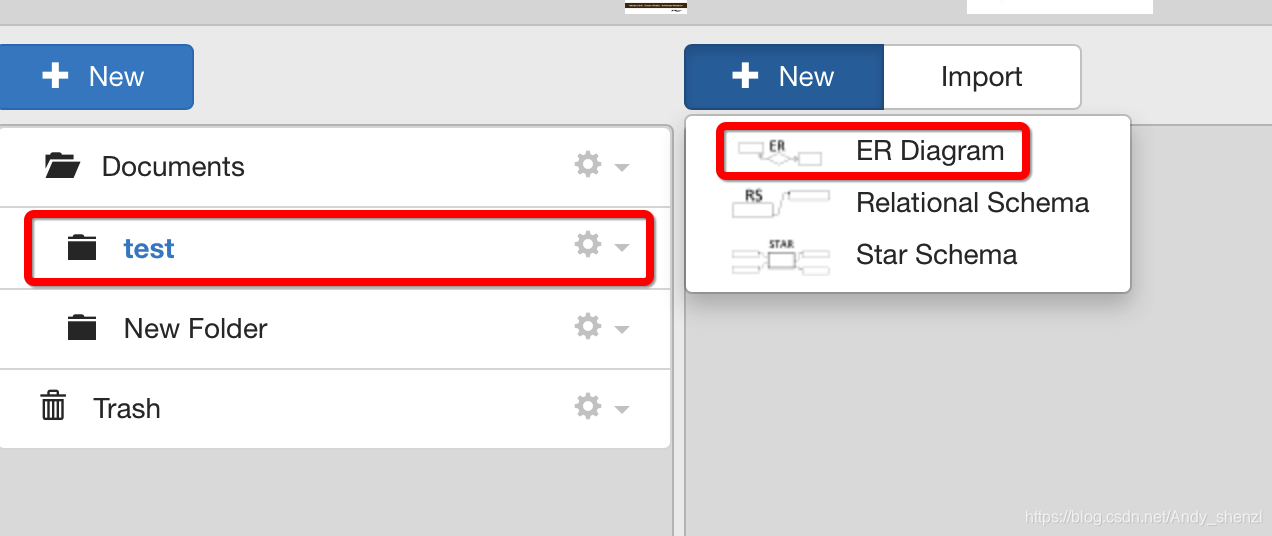

点击test文件夹，可以在里面新建ER图

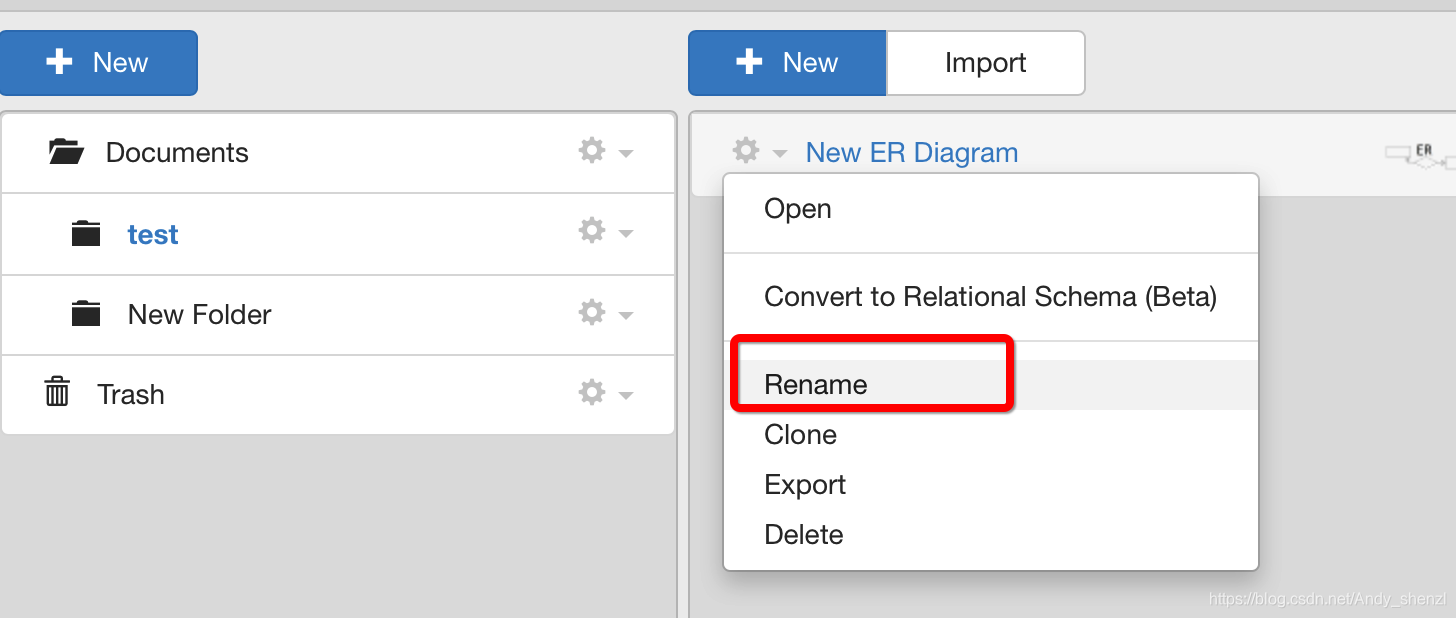

打开后可以进行重命名或者直接打开

我们可以先命名为test，并点击打开进入页面

上面就是简单的介绍

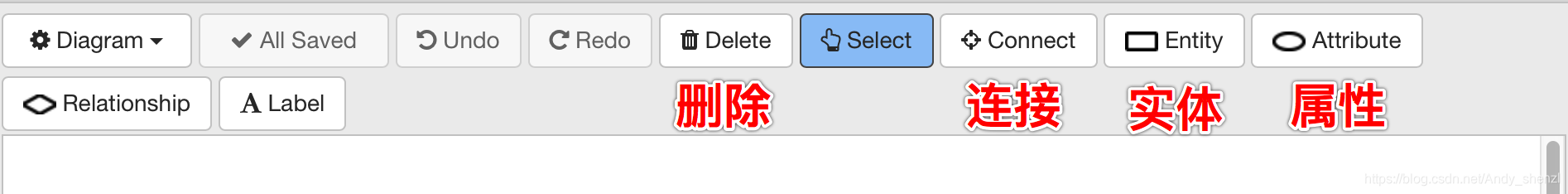

使用方法

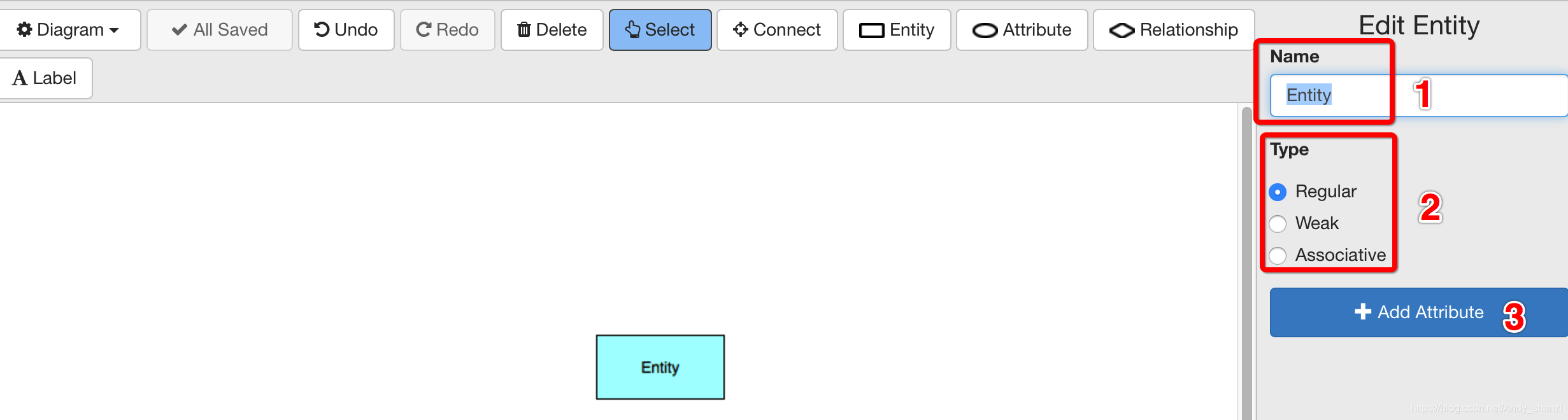

实体

1处可以修改实体的名称

2处为实体的类型(可以参考之前文章)

3处为属性的添加

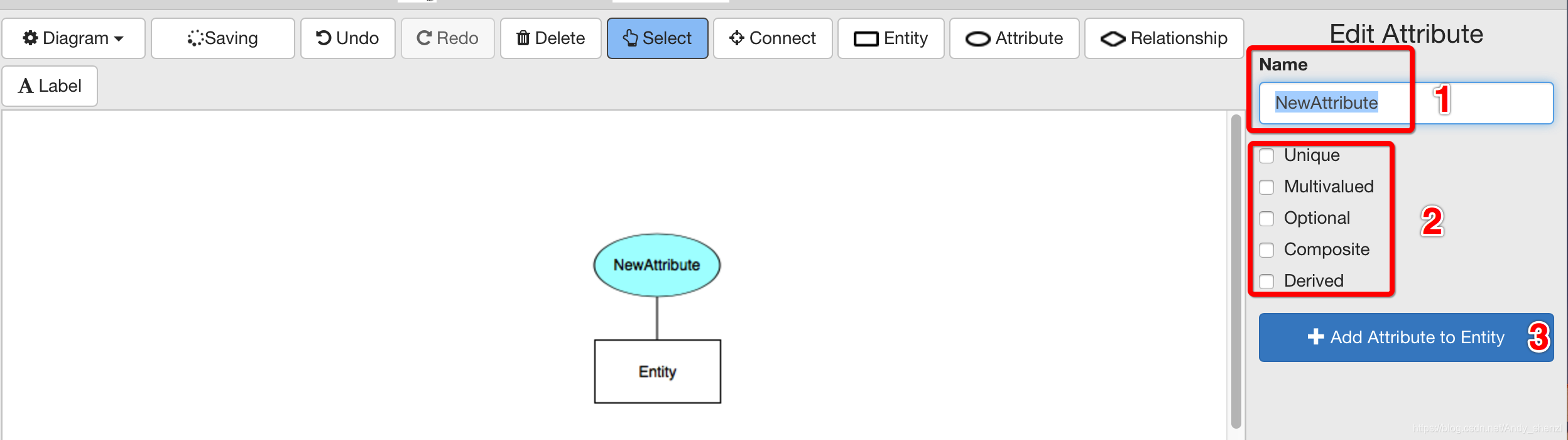

属性

1处可以修改属性的名称

2处为属性的类型(可以参考之前文章)

3处为属性的添加

关系

1处可以修改关系的名称

2处为关系是否为弱实体，是则勾选(可以参考之前文章)

3处为关系属性(可以参考之前文章)

我们这里假定全是一对一的关系

转换

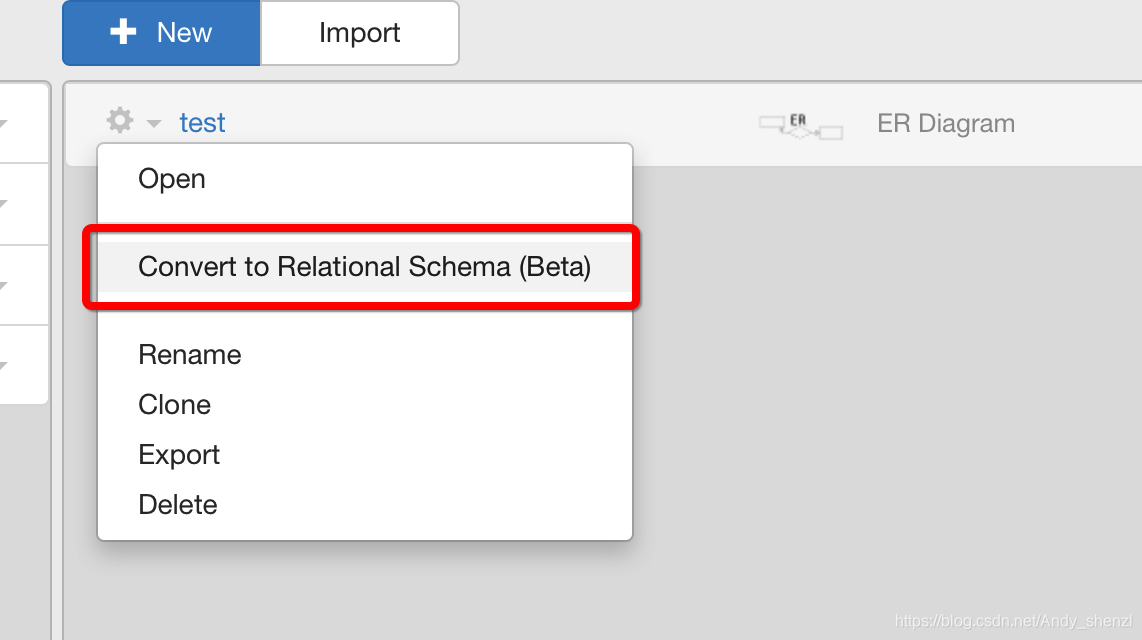

返回到目录页面进行转换关系模式

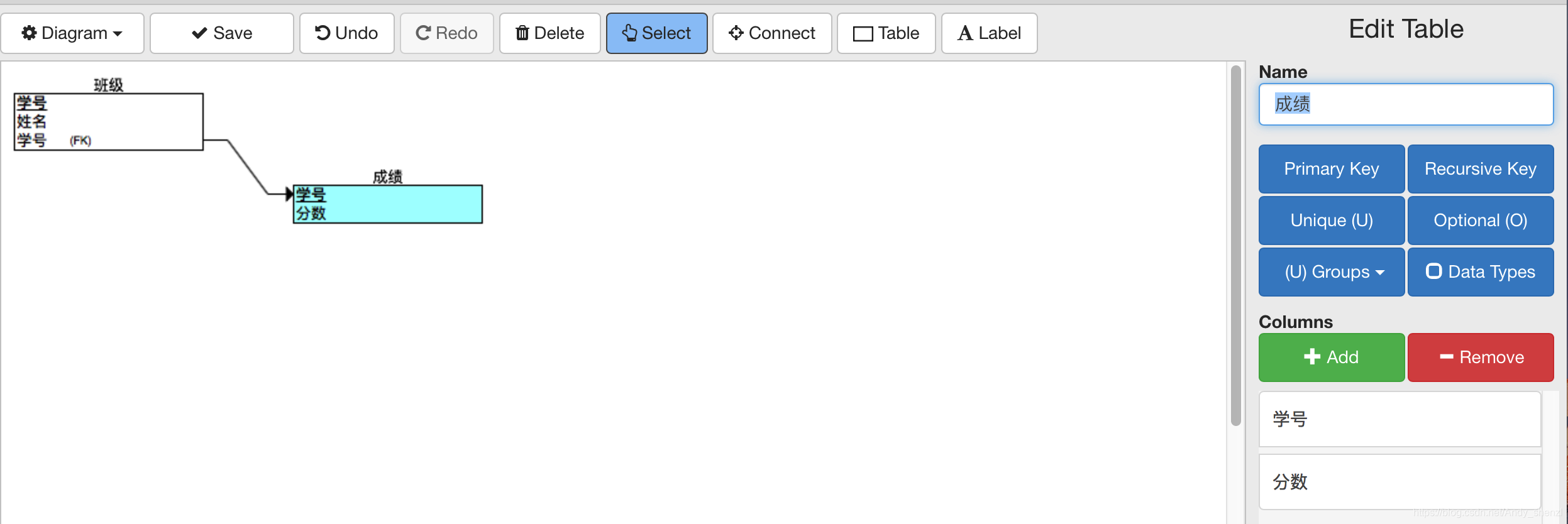

打开转换可以看到如下关系
