1、实验环境

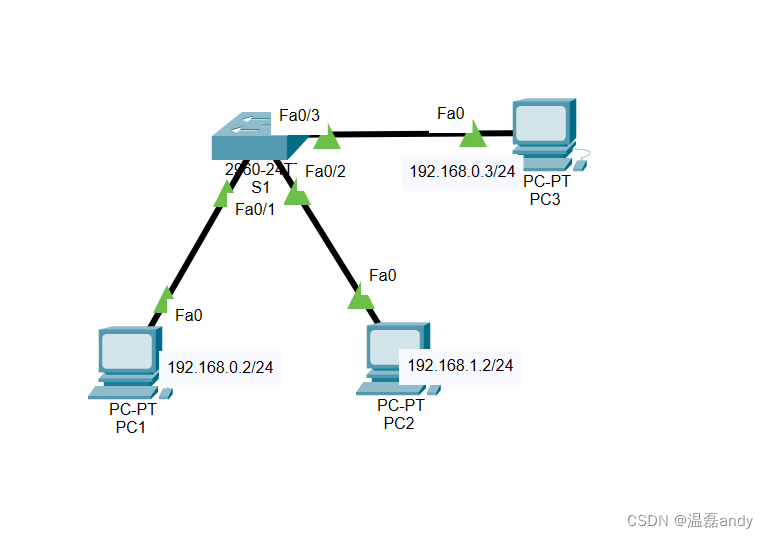

实验拓扑图结构如图所示。其中 PC1和PC3 属于 VLAN 2,PC2 属于 VLAN 3。PC1 的IP地址为192.168.0.2/24,PC2的P地址为192.1681.2/24,PC3的P地址为192.168.0.3/24。
2、需求描述
要求处于相同 VLAN 中的主机能够相互通信,处于不同 VLAN 中的主机不能相互通信。
3、推荐步骤
- 在交换机上添加两个 VLAN
- 将交换机的第1~3端口分配给相应的 VLAN.
- 验证 PC1和PC3 是否能正常通信,而PC2无法和PC1、PC3通信
4、实验步骤
1.添加两个VLAN
SW1(config)#vlan 2 //添加VLAN 2
SW1(config-vlan)#vlan 3 //添加VLAN 3
SW1(config-vlan)#exit
S1(config)#exit
SW1#show vlan
VLAN Name Status Ports
---- -------------------------------- --------- -------------------------------
1 default active Fa0/1, Fa0/2, Fa0/3, Fa0/4
Fa0/5, Fa0/6, Fa0/7, Fa0/8
Fa0/9, Fa0/10, Fa0/11, Fa0/12
Fa0/13, Fa0/14, Fa0/15, Fa0/16
Fa0/17, Fa0/18, Fa0/19, Fa0/20
Fa0/21, Fa0/22, Fa0/23, Fa0/24
Gig0/1, Gig0/2
2 VLAN0002 active //VLAN 2添加成功
3 VLAN0003 active //VLAN 3添加成功
1002 fddi-default active
1003 token-ring-default active
1004 fddinet-default active
1005 trnet-default active
……
2.分配给对应的端口
//PC1和PC3 属于 VLAN 2
SW1(config)#interface fastEthernet 0/1 //PC1
SW1(config-if)#switchport mode access
SW1(config-if)#switchport access vlan 2
SW1(config-if)#exit
SW1(config)#interface fastEthernet 0/3 //PC3
SW1(config-if)#switchport mode access
SW1(config-if)#switchport access vlan 2
SW1(config-if)#exit
//PC2 属于 VLAN 3
SW1(config)#interface fastEthernet 0/2 //PC2
SW1(config-if)#switchport mode access
SW1(config-if)#switchport access vlan 3
SW1(config-if)#exit
3.验证是否通信

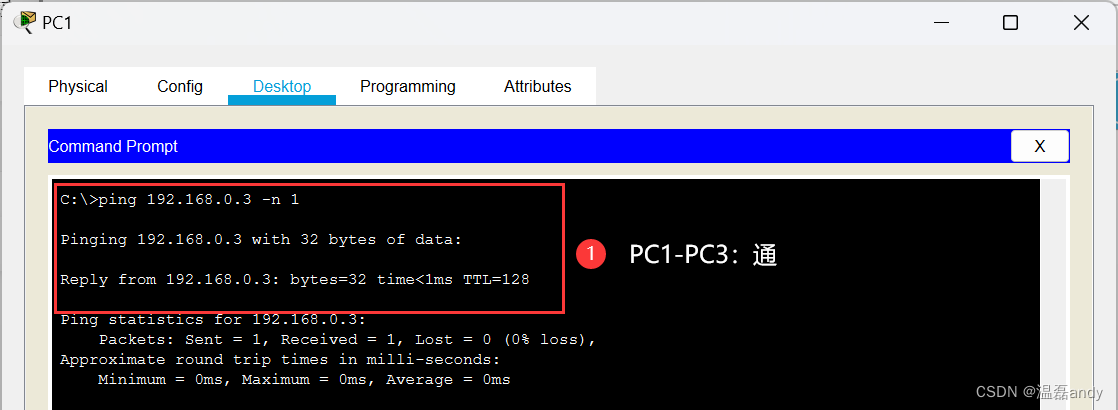

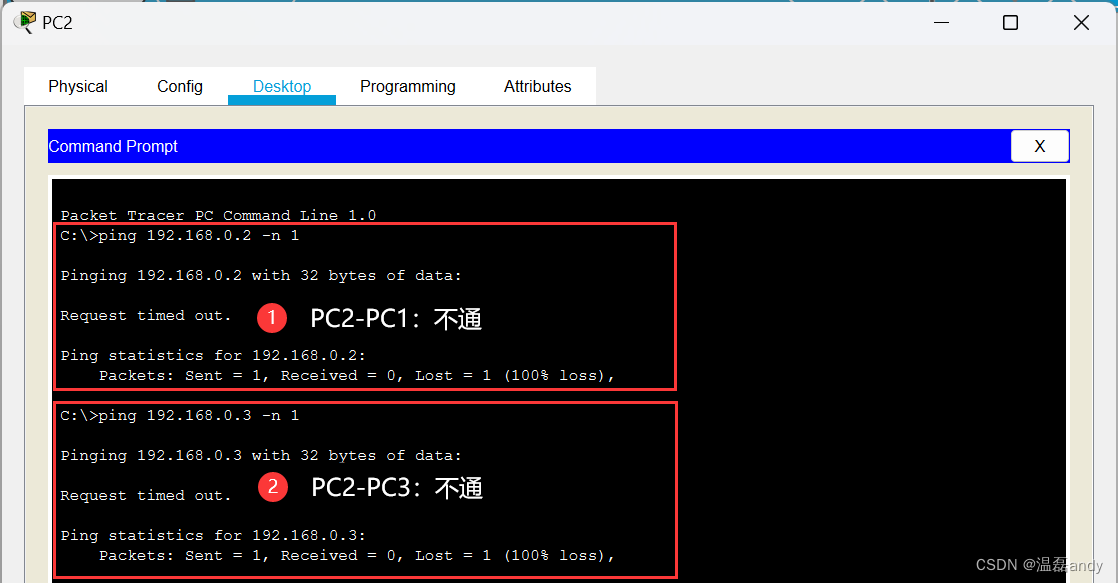

如上图所示:PC1和PC3可以通信,而PC2不能和PC1、PC3通信。
至此试验结束。
