LINUX - LVM原理及PV、VG、LV、PE、LE关系图

Part 1：

PV,VG,LV构成了一种易于管理拥有一个或多个硬盘的主机的文件系统，这些硬盘可能只有一个分区也可能有多个。通过将这些物理存在的分区(或称为卷)PV(physical volume)进行整合，组成一个分区(卷)组VG(volume group)，进而再次进行分配形成逻辑分区(卷)LV(logical volume)。创建成功的逻辑分区对于操作系统来说会想普通分区无异，其好处是可以动态调整分区大小。管理PV,VG,LV的工具称为逻辑卷管理器LVM(logical volume manager)。

需要指出的是，在某个物理卷在加入卷组时，会将物理卷的最小存储单元设定为一个固定的值，这个值称为PE(physical extent)。这个值的创建，是为了保证用统一的最小分配单元来创建逻辑卷，不至于因为分配单元大小不同而造成空间浪费。举个例子：用于远洋运输的集装箱的设计是是有着统一标准的，最重要一点是集装箱大小完全相同，这样做的好处是集装箱相互堆叠在一起不会留下多余的空隙，完全利用了空间，且便于管理。设定PE的原因也与此相同。LVM以最小分配单元来创建逻辑卷，该最小分配单元的值称为LE(logical extent)。一般来说PE=LE，且大小为2n。

Part 2：

LVM（逻辑分区管理）中的几个概念：

物理存储介质（The physical media）：这里指系统的存储设备：硬盘，如：/dev/hda、/dev/sda等等，是存储系统最低层的存储单元。

PV(physical volume)：物理卷在逻辑卷管理系统最底层，可为整个物理硬盘或实际物理硬盘上的分区。
VG(volume group)：卷组建立在物理卷上，一卷组中至少要包括一物理卷，卷组建立后可动态的添加卷到卷组中，一个逻辑卷管理系统工程中可有多个卷组。LVM卷组由一个或多个物理卷组成。
LV(logical volume)：逻辑卷建立在卷组基础上，卷组中未分配空间可用于建立新的逻辑卷，逻辑卷建立后可以动态扩展和缩小空间。在逻辑卷之上可以建立文件系统(比如/home或者/usr等)。
PE(physical extent)：物理区域是物理卷中可用于分配的最小存储单元，物理区域大小在建立卷组时指定，一旦确定不能更改，同一卷组所有物理卷的物理区域大小需一致，新的pv加入到vg后，pe的大小自动更改为vg中定义的pe大小。
LE(logical extent)：逻辑区域是逻辑卷中可用于分配的最小存储单元，逻辑区域的大小取决于逻辑卷所在卷组中的物理区域的大小。
卷组描述区域：卷组描述区域存在于每个物理卷中，用于描述物理卷本身、物理卷所属卷组、卷组中逻辑卷、逻辑卷中物理区域的分配等所有信息，它是在使用pvcreate建立物理卷时建立的。

例外附加三张图帮助大家理解他们之间的关系：

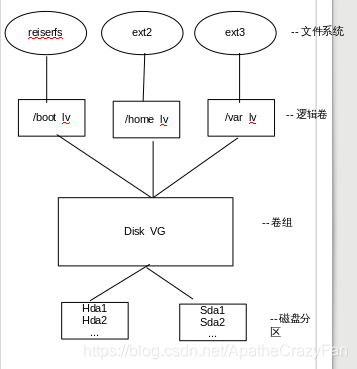

图1：磁盘分区/物理卷（PV）、卷组（VG）、逻辑卷（LV）、文件系统（FS）之间的关系图

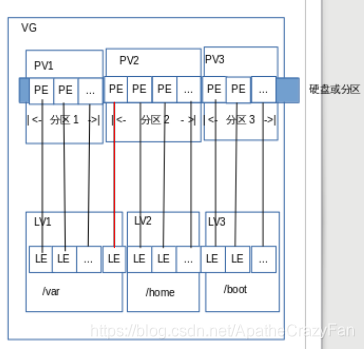

图2：LV、PV、VG之间的单元关系图

由图2可以看出  ：

1）物理卷（PV）被由大小等同的基本单元PE组成

2）逻辑卷（LV）被由大小等同的基本单元LE组成

3）PE与LE大小相同且一一对应

4） 一个卷组（VG）由一个或多个物理卷（PV）组成

5）红线部分可以看出：逻辑卷可以比物理卷更大/更小，因为逻辑卷的单元（LE）个数可以比物理卷的单元（PE）个数更多/更小，又由于PE的大小等于LE的大小，这样就可以改变分区的大小

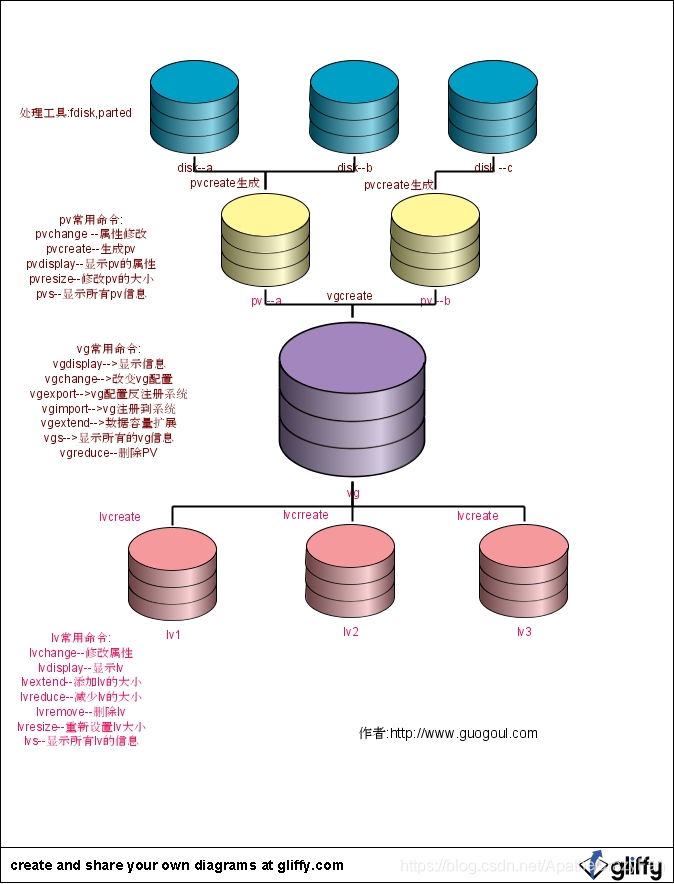

图3：PV、LV、VG之间的生成关系图

卷管理常用命令集合：

	查看显示	创建	删除	扩容	激活	扫描查找
LV	lvdisplay	lvcreate	lvremove	lvextend	lvchange	lvscan
PV	pvdisplay	pvcreate	pvremove		pvchange	pvscan
VG	vgdisplay	vgcreate	vgremove	vgextend	vgchange	vgscan
