手势拦截

手势拦截主要用于确保手势按需执行，有效解决手势冲突问题。典型应用场景包括：嵌套滚动、通过过滤组件响应手势的范围来优化交互体验。手势拦截主要采用手势触发控制和手势响应控制两种方式实现。

手势触发控制

手势触发控制是指，在系统判定阈值已满足的条件下，应用可自行判断是否应拦截手势，使手势操作失败。

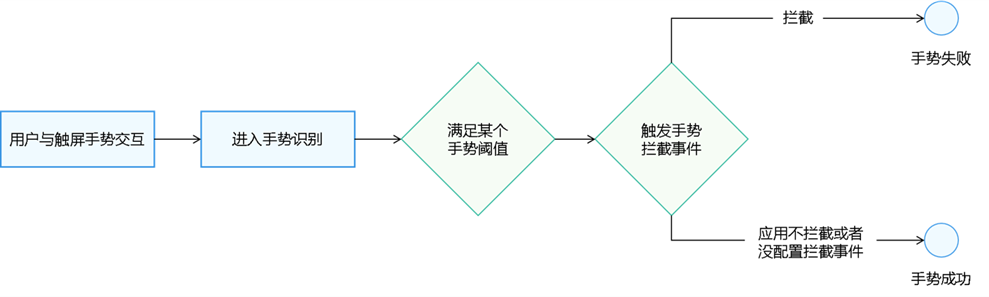

图1 手势触发控制流程图

手势触发控制涉及以下接口。

接口说明
onGestureJudgeBegin用于手势拦截，是通用事件。在手势满足系统触发阈值场景下，回调给应用判断是否拦截手势。
onGestureRecognizerJudgeBegin

用于手势拦截、获取手势识别器和初始化手势识别器开闭状态。是onGestureJudgeBegin接口的能力扩展，可以代替onGestureJudgeBegin接口。

获取手势识别器时，会获取一次交互中手势响应链上的所有手势识别器，以及当前即将触发的手势识别器，初始化手势的激活状态。

以下示例中，Image和Stack两个组件位于同一区域。长按Stack组件的上半部分可触发挂载在Stack组件上的长按手势，长按Stack组件的下半部分则会响应Image组件的拖拽操作。

图2 示例图

  1. Image组件设置拖拽。

    Image($r('sys.media.ohos_app_icon'))
  .draggable(true)
  .onDragStart(()=>{
    promptAction.showToast({ message: "Drag 下半区蓝色区域，Image响应" });
  })
  .width('200vp').height('200vp')

  2. Stack组件设置手势。

    Stack() {}
  .width('200vp')
  .height('200vp')
  .hitTestBehavior(HitTestMode.Transparent)
  .gesture(GestureGroup(GestureMode.Parallel,
    LongPressGesture()
      .onAction((event: GestureEvent) => {
        promptAction.showToast({ message: "LongPressGesture 长按上半区 红色区域，红色区域响应" });
      })
      .tag("longpress")
  ))

  3. Stack组件设置拦截。

    .onGestureJudgeBegin((gestureInfo: GestureInfo, event: BaseGestureEvent) => {
  // 如果是长按类型手势，判断点击的位置是否在上半区
  if (gestureInfo.type == GestureControl.GestureType.LONG_PRESS_GESTURE) {
    if (event.fingerList.length > 0 && event.fingerList[0].localY < 100) {
      return GestureJudgeResult.CONTINUE;
    } else {
      return GestureJudgeResult.REJECT;
    }
  }
  return GestureJudgeResult.CONTINUE;
})

  4. 代码完整示例。

    import { promptAction } from '@kit.ArkUI';

@Entry
@Component
struct Index {
  scroller: Scroller = new Scroller();

  build() {
    Scroll(this.scroller) {
      Column({ space: 8 }) {
        Text("包括上下两层组件，上层组件绑定长按手势，下层组件绑定拖拽。其中上层组件下半区域绑定手势拦截，使该区域响应下层拖拽手势。").width('100%').fontSize(20).fontColor('0xffdd00')
        Stack({ alignContent: Alignment.Center }) {
          Column() {
            // 模拟上半区和下半区
            Stack().width('200vp').height('100vp').backgroundColor(Color.Red)
            Stack().width('200vp').height('100vp').backgroundColor(Color.Blue)
          }.width('200vp').height('200vp')
          // Stack的下半区是绑定了拖动手势的图像区域。
          Image($r('sys.media.ohos_app_icon'))
            .draggable(true)
            .onDragStart(()=>{
              promptAction.showToast({ message: "Drag 下半区蓝色区域，Image响应" });
            })
            .width('200vp').height('200vp')
          // Stack的上半区是绑定了长按手势的浮动区域。
          Stack() {
          }
          .width('200vp')
          .height('200vp')
          .hitTestBehavior(HitTestMode.Transparent)
          .gesture(GestureGroup(GestureMode.Parallel,
            LongPressGesture()
              .onAction((event: GestureEvent) => {
                promptAction.showToast({ message: "LongPressGesture 长按上半区 红色区域，红色区域响应" });
              })
              .tag("longpress")
          ))
          .onGestureJudgeBegin((gestureInfo: GestureInfo, event: BaseGestureEvent) => {
            // 如果是长按类型手势，判断点击的位置是否在上半区
            if (gestureInfo.type == GestureControl.GestureType.LONG_PRESS_GESTURE) {
              if (event.fingerList.length > 0 && event.fingerList[0].localY < 100) {
                return GestureJudgeResult.CONTINUE;
              } else {
                return GestureJudgeResult.REJECT;
              }
            }
            return GestureJudgeResult.CONTINUE;
          })
        }.width('100%')
      }.width('100%')
    }
  }
}

手势响应控制

手势响应控制，指的是手势已经成功识别，但是开发者仍然可以通过调用API接口控制手势回调是否能够响应。

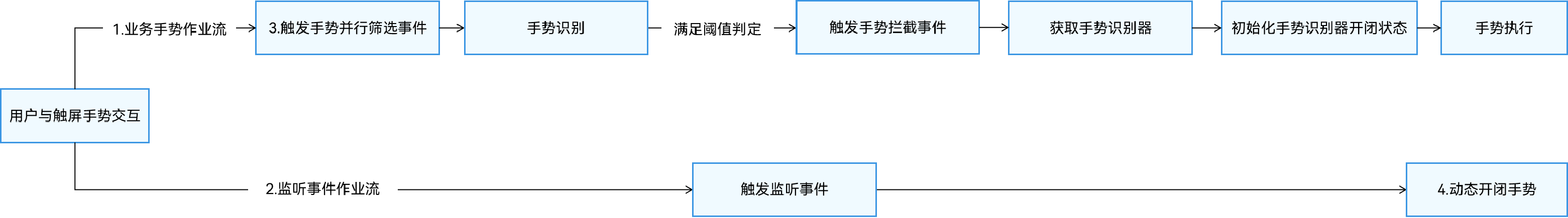

图3 手势响应控制流程图

手势响应控制的前提是手势识别成功，如果手势不成功也不会产生手势回调响应。

  1. 业务手势作业流：指真正触发UI变化的业务手势，比如使页面滚动的PanGesture，触发点击的TapGesture等。

  2. 监听手势作业流：指在监听手势运行的过程中，应根据上下文的业务状态变化动态控制手势识别器的启停，例如在组件于嵌套滚动过程中是否已滑至边缘。这一监听事件可借助一个使用并行手势绑定方式的PanGesture实现，或者采用Touch事件来完成。

  3. 设置手势并行：此步骤并非必需，典型场景是在嵌套滚动中，设置外部组件的滚动手势与内部的滚动手势并行。

  4. 动态开闭手势：指通过手势识别器的setEnable方法，控制手势是否响应用户回调。

手势响应控制涉及以下接口。

接口说明
shouldBuiltInRecognizerParallelWith用于设置系统原生组件内置手势与其他手势并行。
onGestureRecognizerJudgeBegin用于手势拦截，获取手势识别器，初始化手势识别器开闭状态。
parallelGesture可使开发者定义的手势，与比他优先级高的手势并行。

以下示例是两个Scroll组件的嵌套滚动场景，使用手势控制的api去控制外部组件和内部组件的嵌套滚动联动。

  1. 使用shouldBuiltInRecognizerParallelWith接口设置外部Scroll组件的PanGesture手势，与内部Scroll组件的PanGesture手势并行。

    .shouldBuiltInRecognizerParallelWith((current: GestureRecognizer, others: Array<GestureRecognizer>) => {
  for (let i = 0; i < others.length; i++) {
    let target = others[i].getEventTargetInfo();
    if (target.getId() == "inner" && others[i].isBuiltIn() && others[i].getType() == GestureControl.GestureType.PAN_GESTURE) { // 找到将要组成并行手势的识别器
      this.currentRecognizer = current; // 保存当前组件的识别器
      this.childRecognizer = others[i]; // 保存将要组成并行手势的识别器
      return others[i]; // 返回和当前手势将要组成并行手势的识别器
    }
  }
  return undefined;
})

  2. 使用onGestureRecognizerJudgeBegin接口获取到Scroll组件的PanGesture手势识别器，同时根据内外Scroll组件的边界条件，初始化内外手势的开闭状态。

    .onGestureRecognizerJudgeBegin((event: BaseGestureEvent, current: GestureRecognizer, others: Array<GestureRecognizer>) => { // 在识别器即将要成功时，根据当前组件状态，设置识别器使能状态
  let target = current.getEventTargetInfo();
  if (target.getId() == "outer" && current.isBuiltIn() && current.getType() == GestureControl.GestureType.PAN_GESTURE) {
    for (let i = 0; i < others.length; i++) {
      let target = others[i].getEventTargetInfo() as ScrollableTargetInfo;
      if (target instanceof ScrollableTargetInfo && target.getId() == "inner") { // 找到响应链上对应并行的识别器
        let panEvent = event as PanGestureEvent;
        this.childRecognizer.setEnabled(true);
        this.currentRecognizer.setEnabled(false);
        if (target.isEnd()) { // 根据当前组件状态以及移动方向动态控制识别器使能状态
          if (panEvent && panEvent.offsetY < 0) {
            this.childRecognizer.setEnabled(false);
            this.currentRecognizer.setEnabled(true);
          }
        } else if (target.isBegin()) {
          if (panEvent.offsetY > 0) {
            this.childRecognizer.setEnabled(false);
            this.currentRecognizer.setEnabled(true);
          }
        }
      }
    }
  }
  return GestureJudgeResult.CONTINUE;
})

  3. 设置监听手势，监听Scroll组件状态，动态调整手势开闭状态，以使手势响应。

    .parallelGesture( // 绑定一个Pan手势作为动态控制器
  PanGesture()
    .onActionUpdate((event: GestureEvent)=>{
      if (this.childRecognizer.getState() != GestureRecognizerState.SUCCESSFUL || this.currentRecognizer.getState() != GestureRecognizerState.SUCCESSFUL) { // 如果识别器状态不是SUCCESSFUL，则不做控制
        return;
      }
      let target = this.childRecognizer.getEventTargetInfo() as ScrollableTargetInfo;
      let currentTarget = this.currentRecognizer.getEventTargetInfo() as ScrollableTargetInfo;
      if (target instanceof ScrollableTargetInfo && currentTarget instanceof ScrollableTargetInfo) {
        this.childRecognizer.setEnabled(true);
        this.currentRecognizer.setEnabled(false);
        if (target.isEnd()) { // 在移动过程中实时根据当前组件状态，控制识别器的开闭状态
          if ((event.offsetY - this.lastOffset) < 0) {
            this.childRecognizer.setEnabled(false);
            if (currentTarget.isEnd()) {
              this.currentRecognizer.setEnabled(false);
            } else {
              this.currentRecognizer.setEnabled(true);
            }
          }
        } else if (target.isBegin()) {
          if ((event.offsetY - this.lastOffset) > 0) {
            this.childRecognizer.setEnabled(false);
            if (currentTarget.isBegin()) {
              this.currentRecognizer.setEnabled(false);
            } else {
              this.currentRecognizer.setEnabled(true);
            }
          }
        }
      }
      this.lastOffset = event.offsetY
  })
)

  4. 代码完整示例。

    // xxx.ets
@Entry
@Component
struct FatherControlChild {
  scroller: Scroller = new Scroller();
  scroller2: Scroller = new Scroller();
  private arr: number[] = [0, 1, 2, 3, 4, 5, 6, 7, 8, 9];
  private childRecognizer: GestureRecognizer = new GestureRecognizer();
  private currentRecognizer: GestureRecognizer = new GestureRecognizer();
  private lastOffset: number = 0;

  build() {
    Stack({ alignContent: Alignment.TopStart }) {
      Scroll(this.scroller) { // 外部滚动容器
        Column() {
          Text("Scroll Area")
            .width('90%')
            .height(150)
            .backgroundColor(0xFFFFFF)
            .borderRadius(15)
            .fontSize(16)
            .textAlign(TextAlign.Center)
            .margin({ top: 10 })
          Scroll(this.scroller2) { // 内部滚动容器
            Column() {
              Text("Scroll Area2")
                .width('90%')
                .height(150)
                .backgroundColor(0xFFFFFF)
                .borderRadius(15)
                .fontSize(16)
                .textAlign(TextAlign.Center)
                .margin({ top: 10 })
              Column() {
                ForEach(this.arr, (item: number) => {
                  Text(item.toString())
                    .width('90%')
                    .height(150)
                    .backgroundColor(0xFFFFFF)
                    .borderRadius(15)
                    .fontSize(16)
                    .textAlign(TextAlign.Center)
                    .margin({ top: 10 })
                }, (item: string) => item)
              }.width('100%')
            }
          }
          .id("inner")
          .width('100%')
          .height(800)
        }.width('100%')
      }
      .id("outer")
      .height(600)
      .scrollable(ScrollDirection.Vertical) // 滚动方向纵向
      .scrollBar(BarState.On) // 滚动条常驻显示
      .scrollBarColor(Color.Gray) // 滚动条颜色
      .scrollBarWidth(10) // 滚动条宽度
      .edgeEffect(EdgeEffect.None)
      .shouldBuiltInRecognizerParallelWith((current: GestureRecognizer, others: Array<GestureRecognizer>) => {
        for (let i = 0; i < others.length; i++) {
          let target = others[i].getEventTargetInfo();
          if (target.getId() == "inner" && others[i].isBuiltIn() && others[i].getType() == GestureControl.GestureType.PAN_GESTURE) { // 找到将要组成并行手势的识别器
            this.currentRecognizer = current; // 保存当前组件的识别器
            this.childRecognizer = others[i]; // 保存将要组成并行手势的识别器
            return others[i]; // 返回和当前手势将要组成并行手势的识别器
          }
        }
        return undefined;
      })
      .onGestureRecognizerJudgeBegin((event: BaseGestureEvent, current: GestureRecognizer, others: Array<GestureRecognizer>) => { // 在识别器即将要成功时，根据当前组件状态，设置识别器使能状态
        let target = current.getEventTargetInfo();
        if (target.getId() == "outer" && current.isBuiltIn() && current.getType() == GestureControl.GestureType.PAN_GESTURE) {
          for (let i = 0; i < others.length; i++) {
            let target = others[i].getEventTargetInfo() as ScrollableTargetInfo;
            if (target instanceof ScrollableTargetInfo && target.getId() == "inner") { // 找到响应链上对应并行的识别器
              let panEvent = event as PanGestureEvent;
              this.childRecognizer.setEnabled(true);
              this.currentRecognizer.setEnabled(false);
              if (target.isEnd()) { // 根据当前组件状态以及移动方向动态控制识别器使能状态
                if (panEvent && panEvent.offsetY < 0) {
                  this.childRecognizer.setEnabled(false);
                  this.currentRecognizer.setEnabled(true);
                }
              } else if (target.isBegin()) {
                if (panEvent.offsetY > 0) {
                  this.childRecognizer.setEnabled(false);
                  this.currentRecognizer.setEnabled(true);
                }
              }
            }
          }
        }
        return GestureJudgeResult.CONTINUE;
      })
      .parallelGesture( // 绑定一个Pan手势作为动态控制器
        PanGesture()
          .onActionUpdate((event: GestureEvent)=>{
            if (this.childRecognizer.getState() != GestureRecognizerState.SUCCESSFUL || this.currentRecognizer.getState() != GestureRecognizerState.SUCCESSFUL) { // 如果识别器状态不是SUCCESSFUL，则不做控制
              return;
            }
            let target = this.childRecognizer.getEventTargetInfo() as ScrollableTargetInfo;
            let currentTarget = this.currentRecognizer.getEventTargetInfo() as ScrollableTargetInfo;
            if (target instanceof ScrollableTargetInfo && currentTarget instanceof ScrollableTargetInfo) {
              this.childRecognizer.setEnabled(true);
              this.currentRecognizer.setEnabled(false);
              if (target.isEnd()) { // 在移动过程中实时根据当前组件状态，控制识别器的开闭状态
                if ((event.offsetY - this.lastOffset) < 0) {
                  this.childRecognizer.setEnabled(false);
                  if (currentTarget.isEnd()) {
                    this.currentRecognizer.setEnabled(false);
                  } else {
                    this.currentRecognizer.setEnabled(true);
                  }
                }
              } else if (target.isBegin()) {
                if ((event.offsetY - this.lastOffset) > 0) {
                  this.childRecognizer.setEnabled(false)
                  if (currentTarget.isBegin()) {
                    this.currentRecognizer.setEnabled(false);
                  } else {
                    this.currentRecognizer.setEnabled(true);
                  }
                }
              }
            }
            this.lastOffset = event.offsetY;
          })
      )
    }.width('100%').height('100%').backgroundColor(0xDCDCDC)
  }
}
