交换机路由器转发包的过程

当交换机收到一个数据包时；
交换机会将这个数据包包头的目的MAC信息提取出来，与自身的MAC地址表比较；
情况一：如果找到对应项，则按MAC表进行转发；
情况二：如果没找到对应项， 则在除了接收到数据包以外的所有端口进行转发（广播）；

解释：MAC地址表 是MAC地址与端口对应的关系表；即某个MAC地址连接在某个端口；
问题：当情况二发生时，需要在其他所有端口进行广播（这样做其实很不好），这个广播会到什么地方结束呢？答：——路由器。

为什么到路由器就会结束了呢？
当 路由器接收到一个数据包时，工作过程如下：
首先提取数据包头的目的MAC信息，与自身MAC表比较：
情况一：如果找到对应项，则按MAC表进行转发(与交换机一样)；
情况二（亮点来了）：如果没找到则提取数据包头的目的IP信息，则与自身的路由表进行比较（又分两种情况）
       情况二。1找到了对应的路由表，则按着路由表转发（与查到MAC表很像啊）。
       情况二。2没找到对应路由表，则按着 缺省路由转发（发现了吗自始自终没有出现过广播）

解释：路由表和MAC的区别在于，路由表存放的是目的IP下一步要去的地方的IP。

广播在路由器能够结束，原因就是路由器会在查找不到对应MAC表时，根据目的IP进行路由。路由过程的两种情况都不存在广播。



文章转载自: http://blog.csdn.net/liuaibing/article/details/7263106





网络设备之间通信经过以下几个步骤：

1.发送端的数据向外发送一个数据包；

2.系统判断这个数据包的目标地址是否在同一个网段；

3.若与发送机属于同一网段，系统直接将数据包封装成帧，通过二层设备发送到本网段内的目标地址；

4.若不在同一网段，系统将数据包转发到网关，重新封装；

5.网关查看数据包送达的目标ip地址；

6.系统根据目标ip地址查找路由表，决定转发端口；

7.重新封装转发到下一个路由器；

8.网关发现目标地址属于本网段，查找MAC表（ip与mac对应关系），封装成帧发送到目标机器网卡；

9.目标主机验证后传送给上层应用。





IP数据包到路由器之后，它首先要读去IP包头的目标IP地址，然后查看路由表，根据路由协议算法，确定一条最佳的路径，为什么要这样做呢，那是因为要确定这个数据包应该从路由器上的那个接口上转发出去，很明显路由的每一条可用的路由都和路由嚣上的接口是对应的，就这样一个数据包就离开了这个路由器。事情就是这样。看见楼上有一个不太正确的说法，IP数据包头里的源IP和目标IP都不会被改变，如果改变数据包不可能到达或者回来，但只有一种情况，源和目标IP是被改变的，那就是NAT.

路由器转发数据包不会对它的IP源地址和目标地址做修改，只会修改MAC.

具体路由器转发规则如下：

当主机A发向主机B的数据流在网络层封装成IP数据包，IP数据包的首部包含了源地址和目标地址。主机A会用本机配置的24位IP网络掩码255.255.255.0与目标地址进行与运算，得出目标网络地址与本机的网络地址是不是在同一个网段中。如果不是将IP数据包转发到网关。

在发往网关前主机A还会通过ARP的请求获得默认网关的MAC地址。在主机A数据链路层IP数据包封装成以太网数据帧，然后才发住到网关……也就是路由器上的一个端口。

当网关路由器接收到以太网数据帧时，发现数据帧中的目标MAC地址是自己的某一个端口的物理地址，这时路由器会把以太网数据帧的封装去掉。路由器认为这个IP数据包是要通过自己进行转发，接着它就在匹配路由表。匹配到路由项后，它就将包发往下一条地址。

路由器转发数据包就是这样，所以它始终是不会改IP地址的。只会改MAC.

当有数据包传到路由器时，路由器首先将其的目的地址与路由表进行对比，如果是本地网络，将不会进行转发到外网络，而是直接转发给本地网内的目的主机，改变的只是数据包的源地址,（原源地址MAC变为了路由器的MAC）；当然其中的过程关系到相关的协议的使用，像什么ARP,IP等。但是如果目的地址经路由表对比，发现不是在本网中，有nat就将改变源地址的IP（原源地址的Ip地址改为了路由器的IP地址），路由器将熟数据包转发到相应的端口，进行通信。

如：A访问B，首先对比是否同一子网，如果是,检查ARP表,有B的MAC就直接发送,没有就发送ARP请求.如果否，发送到默认网关C，源IP为A，源MAC为A，目的IP为B，目的MAC地址为C，C接收到这个包，检查路由表，发送到下一跳D，源IP为A，源MAC为C，目的IP为B，目的MAC为D.....如此循环,直到发送到B.NAT为特殊应用，会修改源IP为网关自己外网IP。

作者：张朝权
链接：https://www.zhihu.com/question/37712168/answer/76026993
来源：知乎
著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。

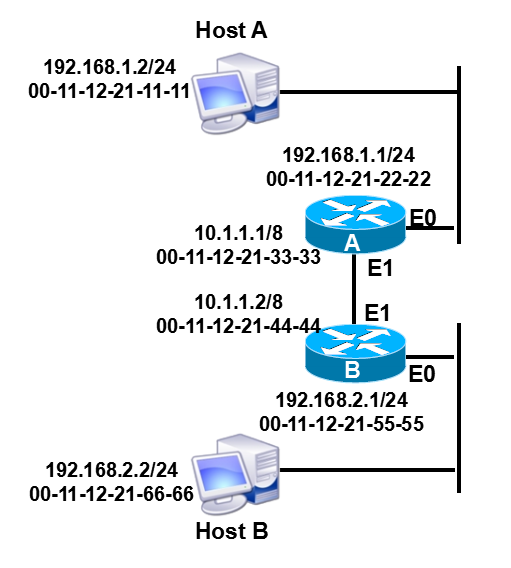

主机Host A 要向 Host B 发送数据，路由器对数据的封装过程如下。
<img src="https://i-blog.csdnimg.cn/blog_migrate/ae8522e070a0da90e28a66b1e5de8bca.png" data-rawwidth="511" data-rawheight="568" class="origin_image zh-lightbox-thumb" width="511" data-original="https://pic1.zhimg.com/099328225521b9cbb7ace8c3d4884db0_r.png"> <img src="https://i-blog.csdnimg.cn/blog_migrate/874af5ac5637a0e9c74190b9ae7e588c.png" data-rawwidth="990" data-rawheight="570" class="origin_image zh-lightbox-thumb" width="990" data-original="https://pic4.zhimg.com/03203d4f40c7edc4d3dbb2da1faaed27_r.png"> <img src="https://i-blog.csdnimg.cn/blog_migrate/2881ee972005fafb0aa1b69178e6ee0a.png" data-rawwidth="992" data-rawheight="577" class="origin_image zh-lightbox-thumb" width="992" data-original="https://pic3.zhimg.com/b4e5ebbe3bb2450b1035248555e2111e_r.png"> <img src="https://i-blog.csdnimg.cn/blog_migrate/6c0623ed750c3bcf6b89baa6fd57c08c.png" data-rawwidth="986" data-rawheight="586" class="origin_image zh-lightbox-thumb" width="986" data-original="https://pic4.zhimg.com/d82da56470dc0b17338cbc56c131227b_r.png">

在不考虑代理的情况下，数据包每到一个三层，就把源MAC替换成自己的出接口MAC，目标MAC替换成下一跳MAC，不跨三层不替换。
