结构化程序设计主要强调某个功能实现的算法,而算法的实现过程是由一系列操作组成的,这些操作之间的执行次序就是程序的控制结构。任何简单或复杂的算法都可以由顺序结构、选择结构、循环结构这三种基本结构组合而成,所以这三种结构就是程序设计的基本结构,也是结构化程序设计必须采用的结构。
顺序结构:
顺序结构表示程序中的各操作是按照它们在源码中的排列顺序依次执行的,其流程如图所示。
图中的处理步骤可以是一个非转移操作或者多个非转移操作,甚至可以是空操作,也可以是三种基本结构中的任一结构。整个顺序结构只有一个入口点和一个出口点。这种结构的特点是:程序从入口点开始执行,按顺序执行所有操作,直到出口点,所以称为顺序结构。
选择结构:
选择结构表示程序的处理需要根据某个特定的条件选择其中的一个分支执行。选择结构有单选择、双选择和多选择三种形式。
双选择是典型的选择结构,其流程如图所示。
在结构入口的A处有一个判断条件,表示程序的流程出现可供选择的分支,如果判定条件为真则执行处理步骤1,否则执行处理步骤2.这俩个分支中只能选择一个并且必须选择一个执行,但不论选择哪个,最后流程都一定到达结构的出口点B。

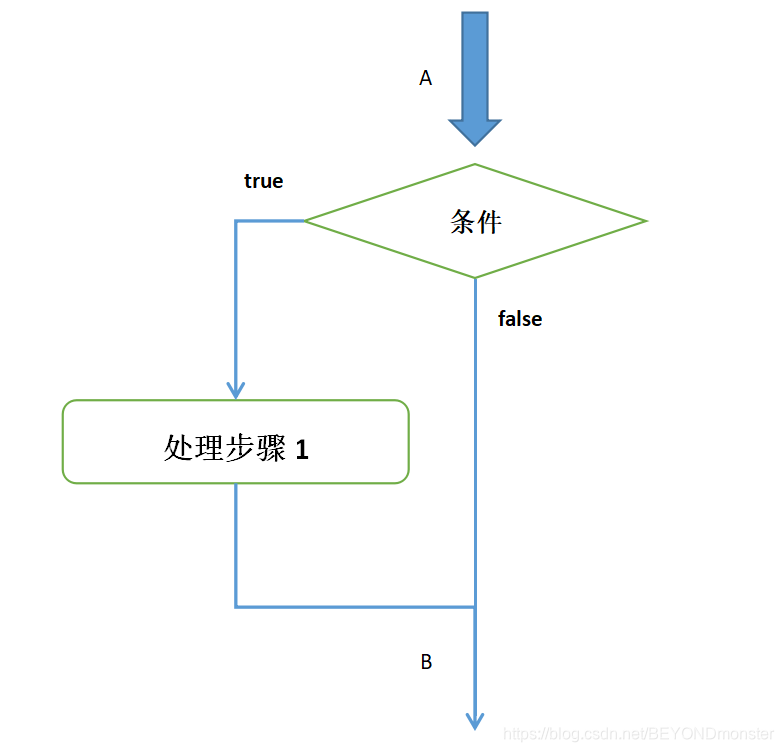

当俩个处理步骤中的任意一个为空时,说明结构中只有一个可供选择的分支
