一文讲透IGBT工作原理 | 百能云芯


在实际应用中最流行和最常见的电子元器件是双极结型晶体管 BJT 和 MOS管。

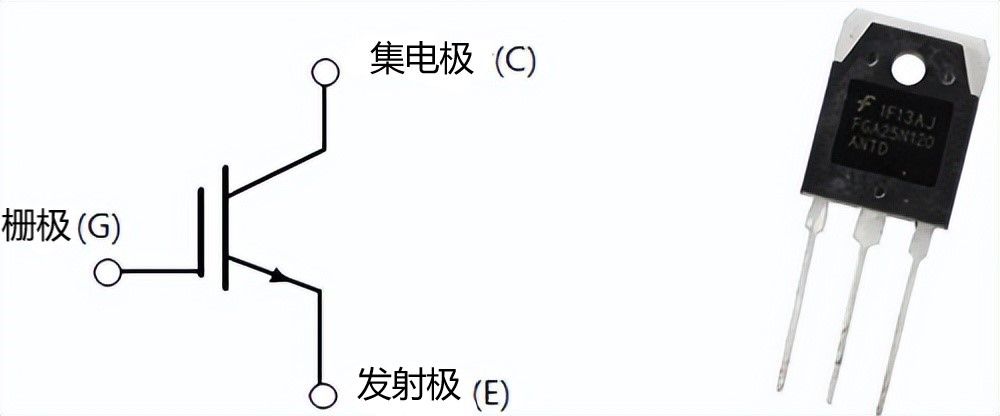

  IGBT实物图+电路符号图


  你可以把 IGBT 看作 BJT 和 MOS 管的融合体,IGBT具有 BJT 的输入特性和 MOS 管的输出特性。与 BJT 或 MOS管相比,绝缘栅双极型晶体管 IGBT 的优势在于它提供了比标准双极型晶体管更大的功率增益,以及更高的工作电压和更低的 MOS 管输入损耗。

  一、什么是IGBT?

  IGBT 是绝缘栅双极晶体管的简称,是一种三端半导体开关器件,可用于多种电子设备中的高效快速开关。

  IGBT 主要用于放大器,用于通过脉冲宽度调制 (PWM) 切换/处理复杂的波形。

  你可以看到输入侧代表具有栅极端子的 MOS管,输出侧代表具有集电极和发射极的 BJT。

  集电极和发射极是导通端子,栅极是控制开关操作的控制端子。

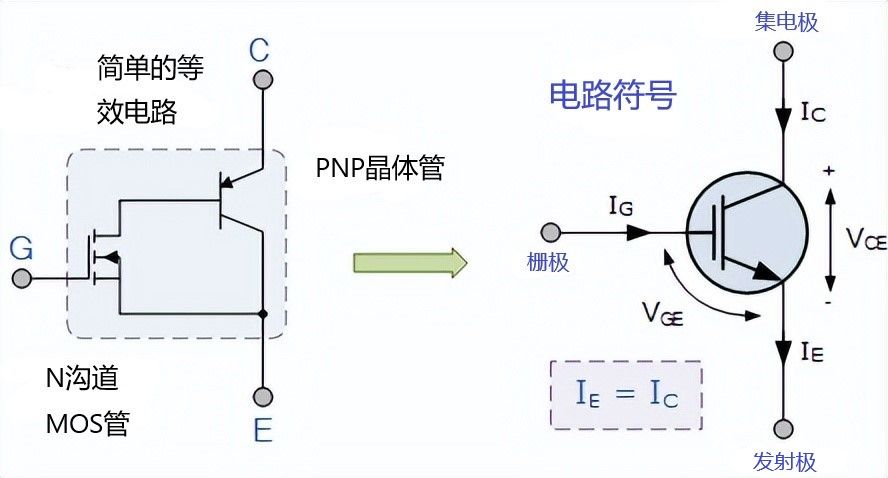

  IGBT的电路符号与等效电路图

  二、IGBT内部结构

  IGBT 有三个端子(集电极、发射极和栅极)都附有金属层。然而,栅极端子上的金属材料具有二氧化硅层。

  IGBT结构是一个四层半导体器件。四层器件是通过组合 PNP 和 NPN 晶体管来实现的,它们构成了 PNPN 排列。
  IGBT的内部结构图

  如上图所示,最靠近集电极区的层是 (p+) 衬底,即注入区;在它上面是 N 漂移区域,包括 N 层。注入区将大部分载流子(空穴电流)从 (p+) 注入 N- 层。

  漂移区的厚度决定了 IGBT 的电压阻断能力。

  漂移区域的上面是主体区域,它由 (p) 基板组成,靠近发射极,在主体区域内部,有 (n+) 层。

  注入区域和 N 漂移区域之间的连接点是 J2。类似地,N-区域和主体区域之间的结点是结点 J1。

  注意:IGBT 的结构在拓扑上类似于“MOS”栅极的晶闸管。但是,晶闸管动作和功能是可抑制的,这意味着在 IGBT 的整个器件工作范围内只允许晶体管动作。
