基于plc的全自动洗衣机控制设计（博途1200仿真+程序+完整设计报告+接线图+IO表） 设计要求： PLC投

基于PLC的全自动洗衣机控制设计

一、引言

随着科技的发展，全自动洗衣机已经成为现代家庭中不可或缺的家电之一。本文将详细介绍基于PLC的全自动洗衣机的控制设计，包括博途1200仿真、程序、完整设计报告、接线图以及IO表等内容。

二、设计要求

本全自动洗衣机控制的设计要求如下：

1. PLC投入运行，处于初始状态，准备好启动。
2. 启动时开始进水，水满时停止进水并开始正洗涤。
3. 正转洗涤15s后暂停，暂停3s后开始反转洗涤。
4. 反转洗涤15s后暂停，暂停3s后若正、反洗涤未满3次，则重复上述动作；若满3次，则开始排水。
5. 排水水位下降到低位时，开始脱水并继续排水。
6. 脱水10s即完成一次从进水到脱水的工作循环过程。
7. 若未完成3次大循环，则返回从进水开始的全部动作；若完成了3次大循环，则进行洗完报警。
8. 增加手动排水和停止功能。

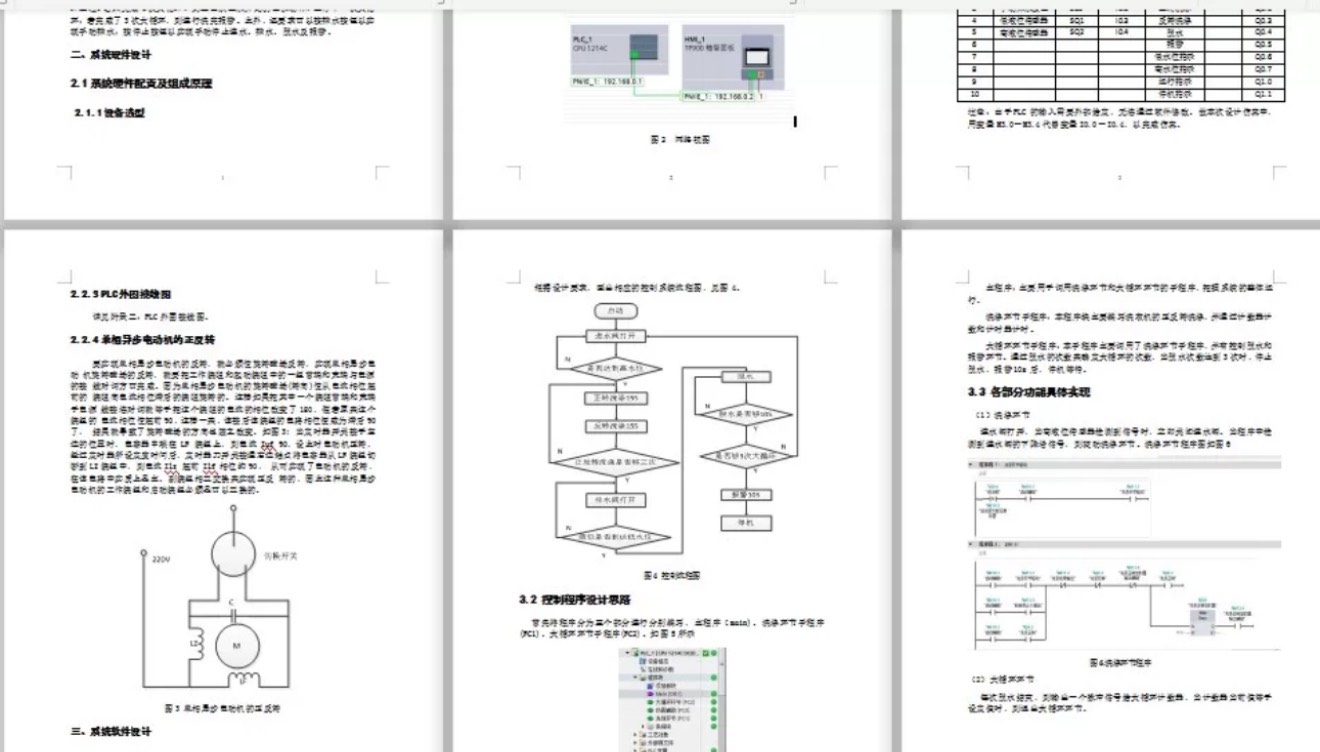

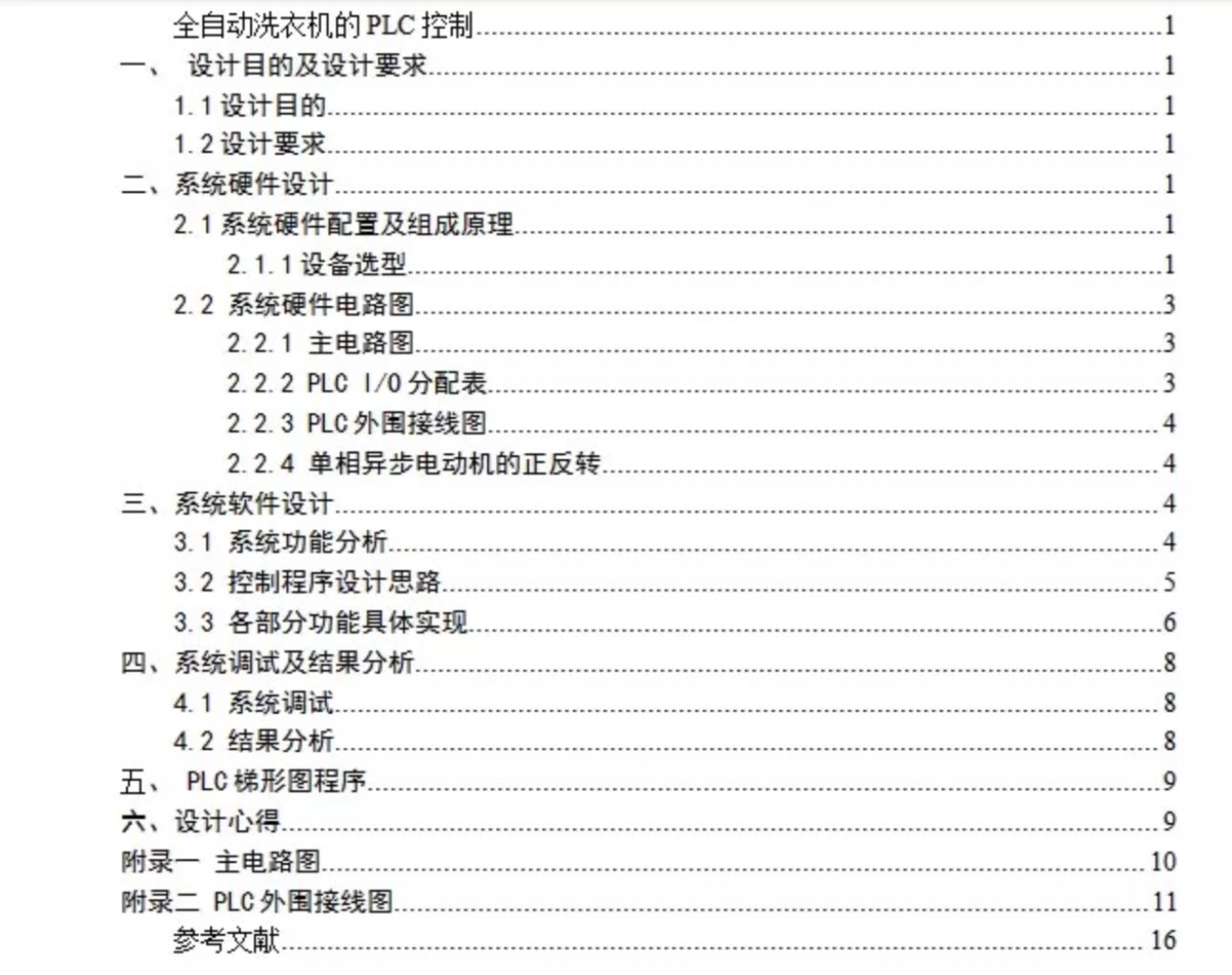

三、设计报告

以下是全自动洗衣机控制设计的完整报告：

1. 概述：介绍的基本构成、工作原理及主要功能。
2. PLC选型及配置：根据需求选择合适的PLC型号，并配置相应的输入输出点。
3. 程序设计：编写PLC控制程序，实现全自动洗衣机的各项功能。

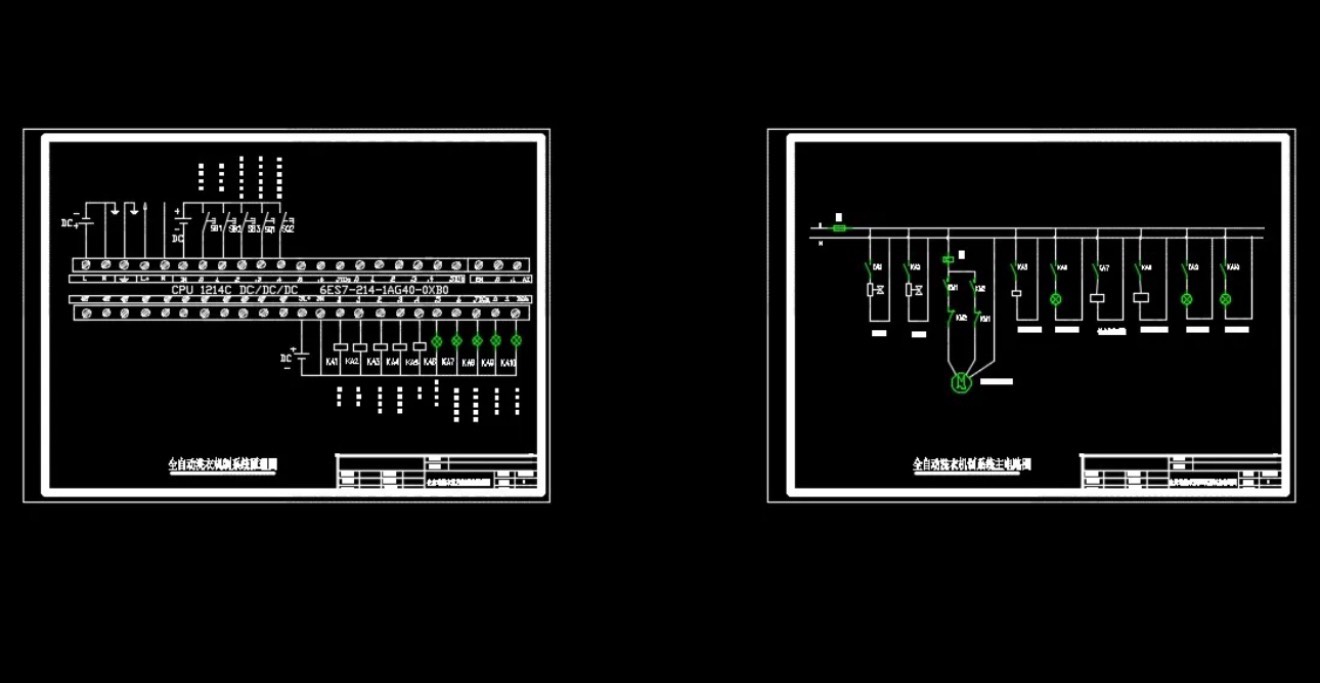

4. 接线图：绘制PLC的接线图，包括电源、输入、输出及中间继电器的接线。
5. IO表：列出的输入输出点，并标注其功能。
6. 故障诊断与处理：描述可能出现的故障及处理方法。
7. 调试与测试：对进行调试和测试，确保各项功能正常运行。

四、控制实现

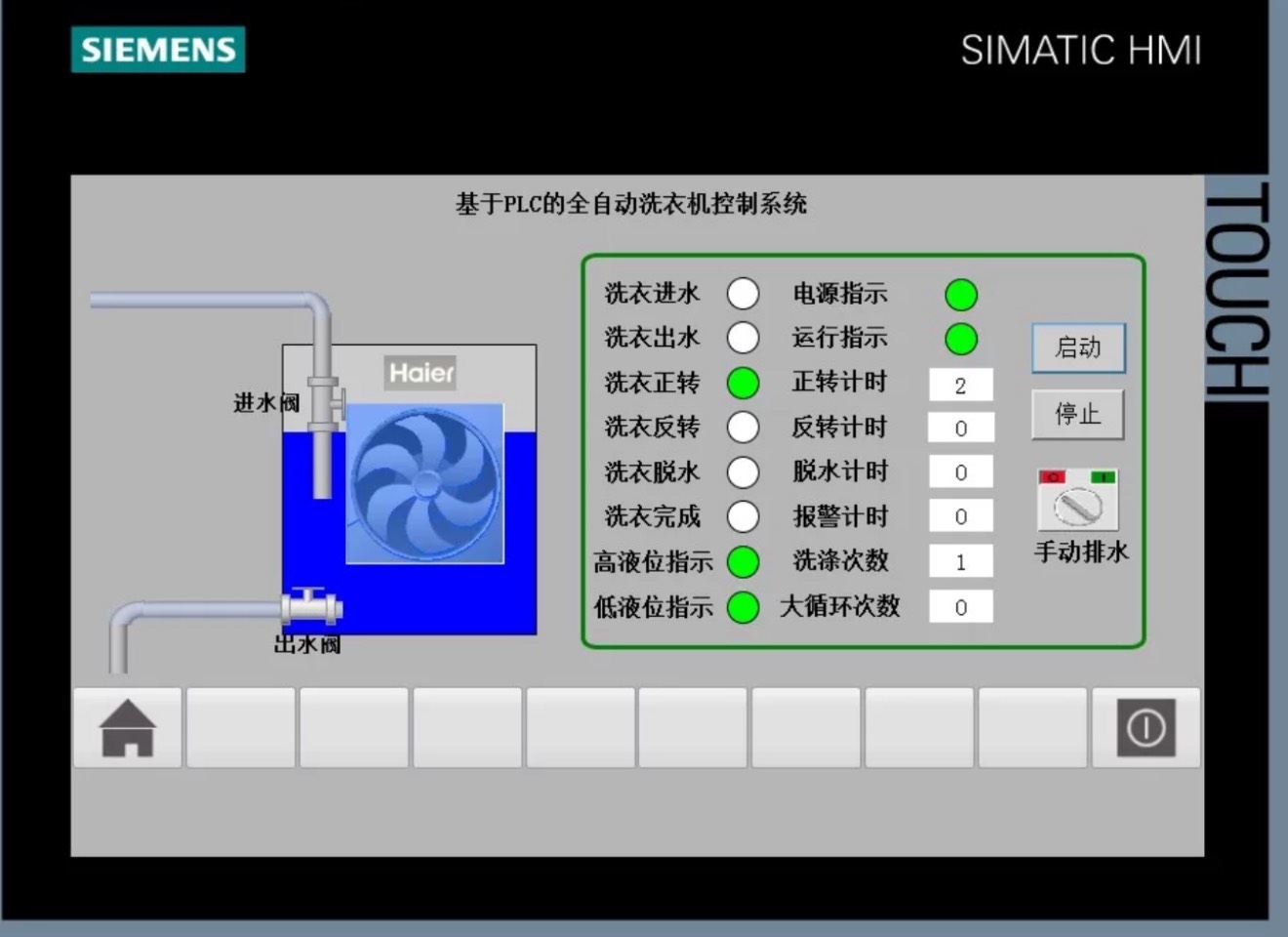

1. 基于博途1200仿真进行仿真，验证程序的正确性。
2. 根据接线图连接PLC的各个部件，包括电源、输入开关、输出继电器等。
3. 根据IO表分配输入输出点的功能，并编写相应的控制程序。
4. 实现正转、反转洗涤、排水、脱水等功能，确保按照设计要求运行。
5. 增加手动排水和停止功能，方便用户操作。

五、总结

本文详细介绍了基于PLC的全自动洗衣机的控制设计，包括博途1200仿真、程序、完整设计报告、接线图以及IO表等内容。通过设计实现，使全自动洗衣机能够按照预设的程序进行工作，提高了洗衣效率，方便了用户操作。同时，增加了手动排水和停止功能，提高了的灵活性和安全性。
基于plc的全自动洗衣机控制设计（博途1200仿真+程序+完整设计报告+接线图+IO表）
设计要求：
PLC投入运行，处于初始状态，准备好启动。
启动时开始进水，水满（即水位到达高水位）时停止进水并开始正洗涤。
正转洗涤15s后暂停，暂停3s后开始反转洗涤。
反转洗涤15s后暂停，暂停3s后若正、反洗涤未满3次，则返回从正转洗涤开始的动作；若正、反洗涤满3次时，则开始排水。
排水水位若下降到低位时，开始脱水并继续排水。
脱水10s即完成一次从进水到脱水的工作循环过程。
若未完成3次大循环，则返回从进水开始的全部动作，进行下一次大循环；若完成了3次大循环，则进行洗完报警。
此外，还要求可以按排水按钮以实现手动排水；按停止按钮以实现手动停止进水、排水、脱水及报警。
