NGINX输出问题解决过程

发现在编译了新写的ngx_http_nc_module时，以前的nginx_hello_module失效了，甚至连nginx的欢迎页面也进不去，打开浏览器的调试工具发现一直处于pending状态，真是让人费解。

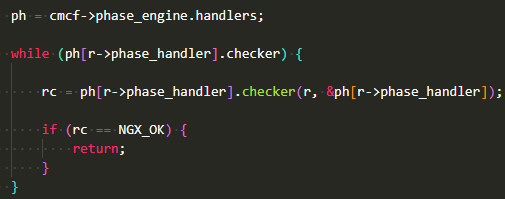

经过导师的帮助，通过gdb调试时发现，在nginx的ngx_http_core_module中的ngx_http_core_run_phases函数，调用了如下方法，



这样看起来，就是通过浏览器连接nginx时，会把所有的第三方模块都跑一遍，想想之前nginx调试hello_module时，也是经过了很多个filter函数甩锅最后传给了write_filter，这里应该也差不多，访问特定的url时，nginx也不知道要交给哪个模块处理，所以只能一个个看。



这时就想到了在编写ngx_http_nc_module的handler函数时，并没有按照handler应该的方式要首先获取location配置，而且结尾直接返回NGX_OK，就导致return；返回空，当然出现pending应该还是nc module写的有问题，还需要进一步研究。



知道了这些继续查看gdb调试信息，在ngx_http_core_content_phase函数中，如果不是返回NGX_DECLINED，会直接继续



差不多就是结束请求的意思了，而碰到不符合的module返回NGX_DECLINED才会继续交个下一个handler函数处理

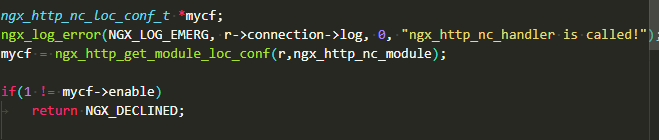

所以在handler函数中获取location配置真的是至关重要，于是在ngx_http_nc_handler中加入获取location配置的部分





因为nc module中只有nc这一条指令，对应的就是enable变量，mycf就是自己在nginx中的相关location配置，通过ngx_http_get_module_loc_conf可以获取到，所以在访问特定的url时，比如localhost/hello,因为在 location /hello中并没有配置nc指令，所以这时mycf->enable就不会等于1了，所以就会返回NGX_DECLINED交给下一个handler函数处理，当然这时访问localhost/hello 或者localhost时都没有问题了。









这些解决了之后，pending的原因到底是什么

使用了一下tcpdump，是一种Linux上的抓包软件，类似wireshark。用tcpdump监视指定主机的端口的数据包，可以使用tcpdump tcp port *** and host ***.

这里直接使用tcpdump tcp port 80（nginx监听的80端口）

然后分别访问100.100.60.199/hello和100.100.60.199/nc

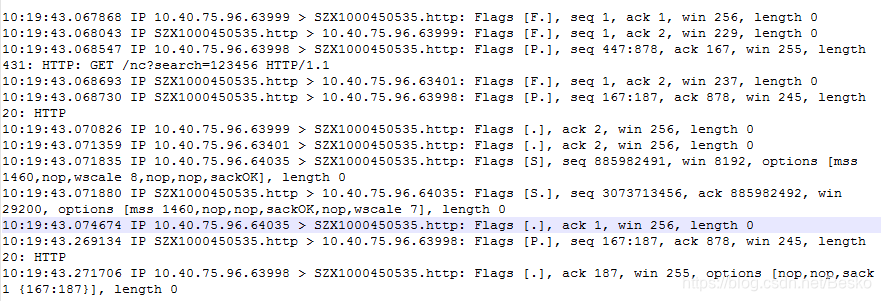

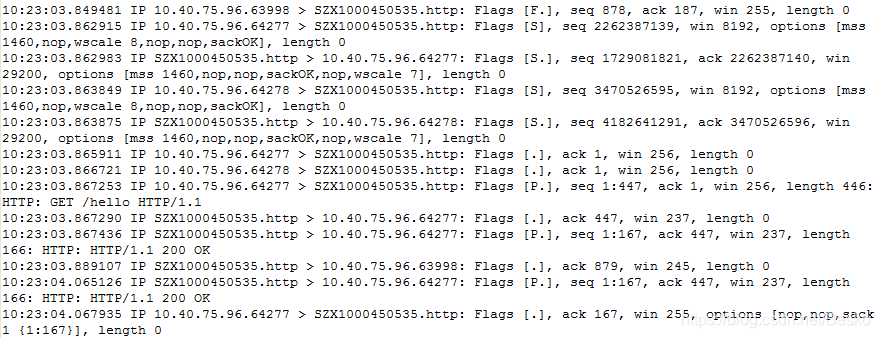

发现了问题 下面两图是两者分别的截图











可以看到，访问100.100.60.199/nc时并没有返回 200 OK，当然也没有返回其他错误码，所以一直是阻塞着。回想nginx handler模块开发中要在获取location配置后生成合适的响应并发送响应头和响应体，大概问题就是出在了这里。



那就先构造一下响应头，参考hello module的相关部分，加上了下面几句

ngx_str_set(&r->headers_out.content_type, "text/html");

r->headers_out.status = NGX_HTTP_OK;

r->headers_out.content_length_n = strlen(part1) + strlen(part);

rc = ngx_http_send_header(r);



就是让http响应为NGX_HTTP_OK也就是200，按理说应该是可以了，因为在nc模块中并没有响应体而是直接用的write函数。



然而再次抓包之后还是么有返回200 OK。



于是，就要回到之前hello module的调试，要看看在hello module中nginx到底是怎么输出的，以及头部的处理到底是怎么样。



定位到hello module中同样的ngx_http_send_header(r);函数 先给ngx_http_hello_handler打断点，再给ngx_http_send_header打断点b ngx_http_hello_handler,   b ngx_http_send_header

然后输入c让nginx一直运行，再用浏览器访问100.100.60.199/hello，然后再c一次，就直接进入了ngx_http_send_header

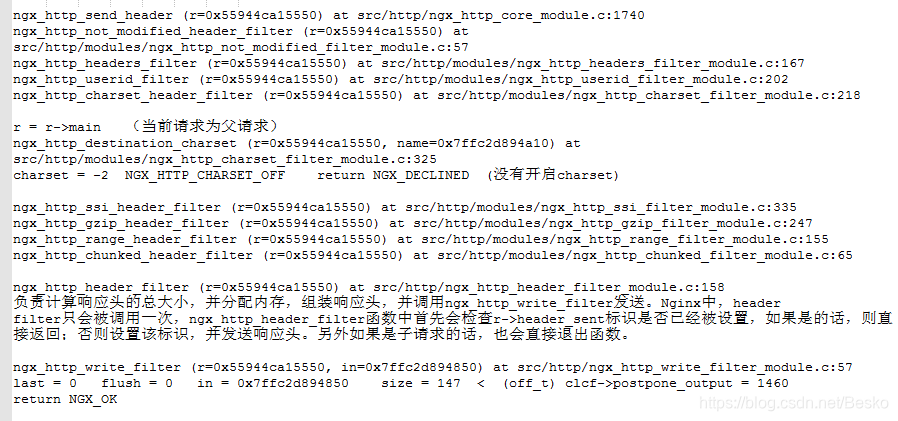

接下来步骤和上次差不多不断的用n命令和s命令查看调用的函数，大致如下







可以看到，ngx_http_send_header最后主要是交给了ngx_http_header_filter和ngx_http_write_filter处理



ngx_http_header_filter负责计算响应头的总大小，并分配内存，组装响应头，并调用ngx_http_write_filter发送。Nginx中，header filter只会被调用一次，ngx_http_header_filter函数中首先会检查r->header_sent标识是否已经被设置，如果是的话，则直接返回；否则设置该标识，并发送响应头。另外如果是子请求的话，也会直接退出函数。



ngx_http_header_filter这个函数很长，主要就是做了上面这些事情





比如

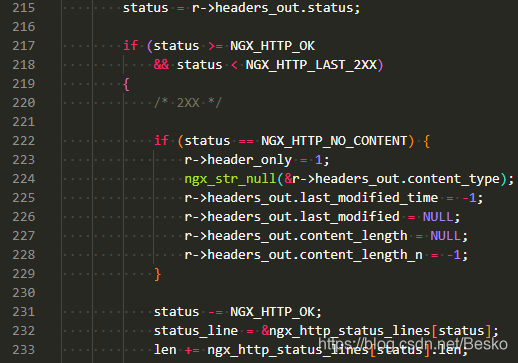

因为我们在r->headers_out.status设置了NGX_HTTP_OK，所以会进入这个分支，可以看到，在这个分支中构造了status_line,而这里就是让其等于ngx_http_status_lines[0]，而这个就是200 OK





下面还构造了很多，最后构造出来的头部大概就是这样

"HTTP/1.1 200 OK\r\nServer: nginx/1.14.2\r\nDate: Wed, 31 Jul 2019 05:45:36 GMT\r\nContent-Type: text/html\r\nContent-Length: 18\r\nConnection: keep-alive\r\n\r\n] \"GE\020\242}E=V"

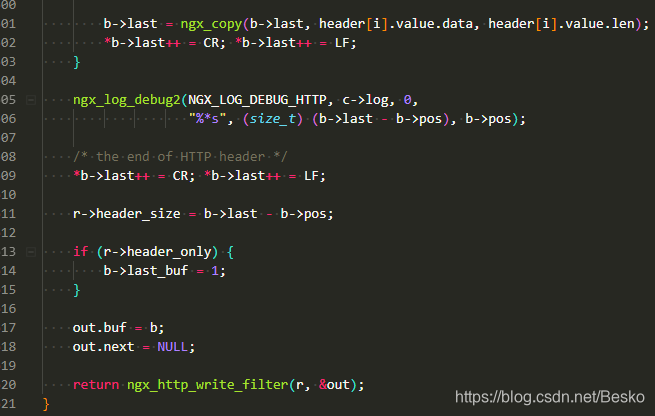

当然，该函数把构造的头部依然使用ngx_chain_t的方式存储，并在最后交给了ngx_http_write_filter处理



这个函数最后进入了这个分支



返回了NGX_OK，这样头部的构造就完成了。这时查看tcpdump中，也并没有返回200 OK。看来发送完成还是要跟响应体一起。



回到之前调试的ngx_http_output_filter，我们知道它最后也是调用了ngx_http_write_filter ，不过这一次没有进入上面的分支，而是执行了

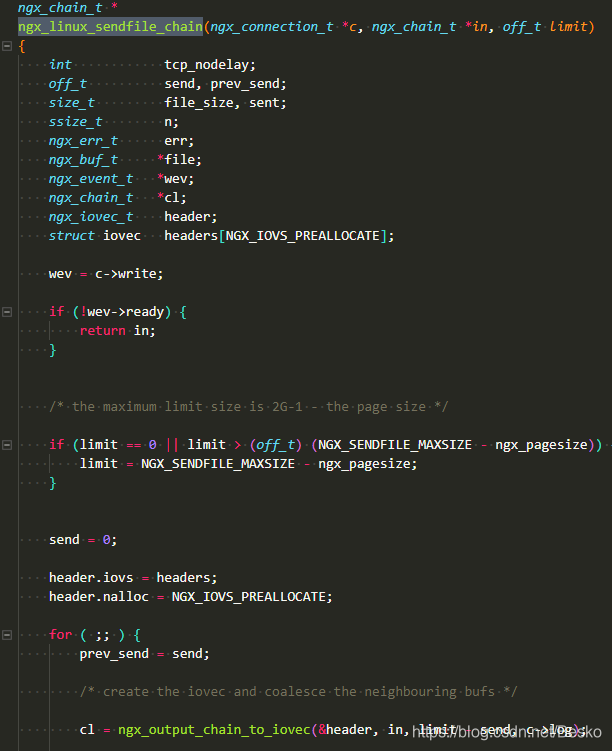

这个上次也说明了，来看看它调用的ngx_linux_sendfile_chain 函数

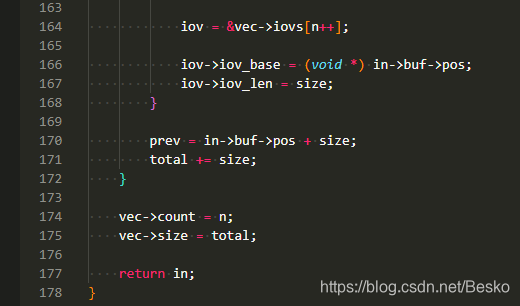

在这个函数中构造了一个ngx_iovec_t类型的header，这就是最后要发送的整个头部，上次也说明了nginx最后使用writev函数输出，而writev输出时的结构就是这种结构体。可以看到调用了ngx_output_chain_to_iovec函数

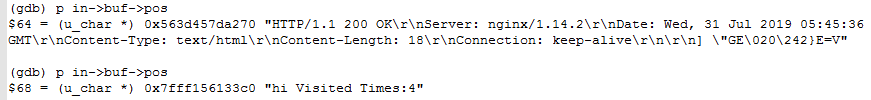

在该函数中，就是把之前构造好的ngx_chain_t类型的头部赋给ngx_iovec_t类型，同时也要将nginx hello module中输出的chain类型转换为ngx_iovec_t类型，打印了一下看了看



可以看到，就是把这两个chain赋给了vec的相应部分。它们的内存值是一样的。



回到ngx_linux_sendfile_chain 之后，执行了



就把整个头部发给了当前连接

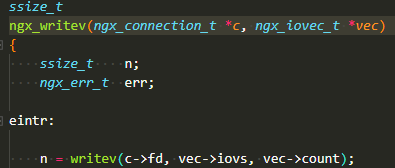

在里面调用了writev函数，执行完这一步之后就收到了输出，并且tcpdump中也返回了200 OK。

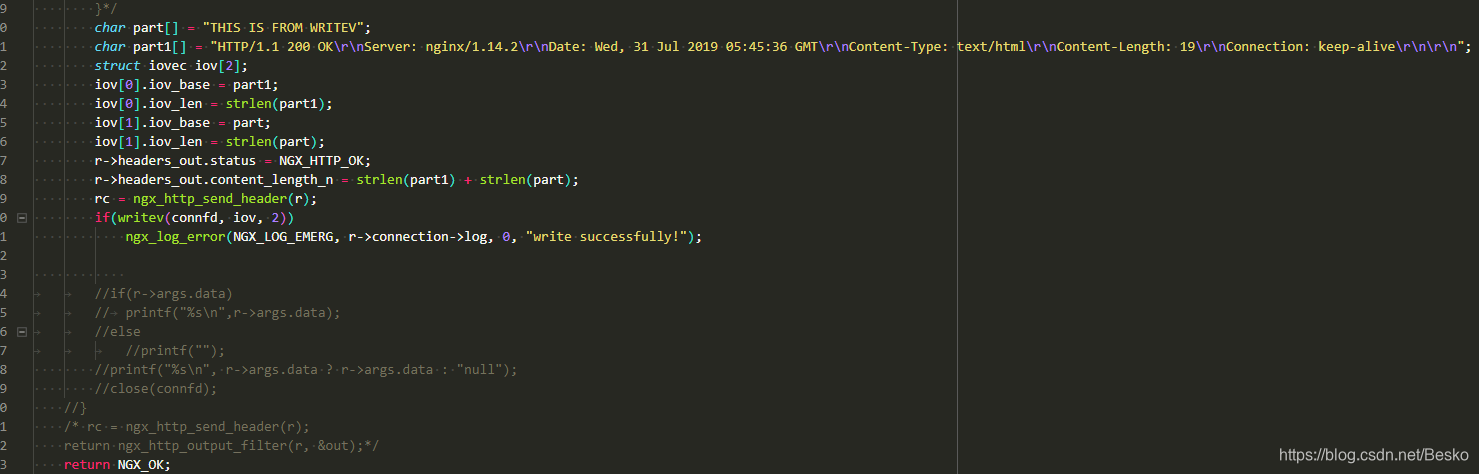

这样看来，nc模块一直阻塞的原因就是头部构造和发送的问题，所以大概改了一下

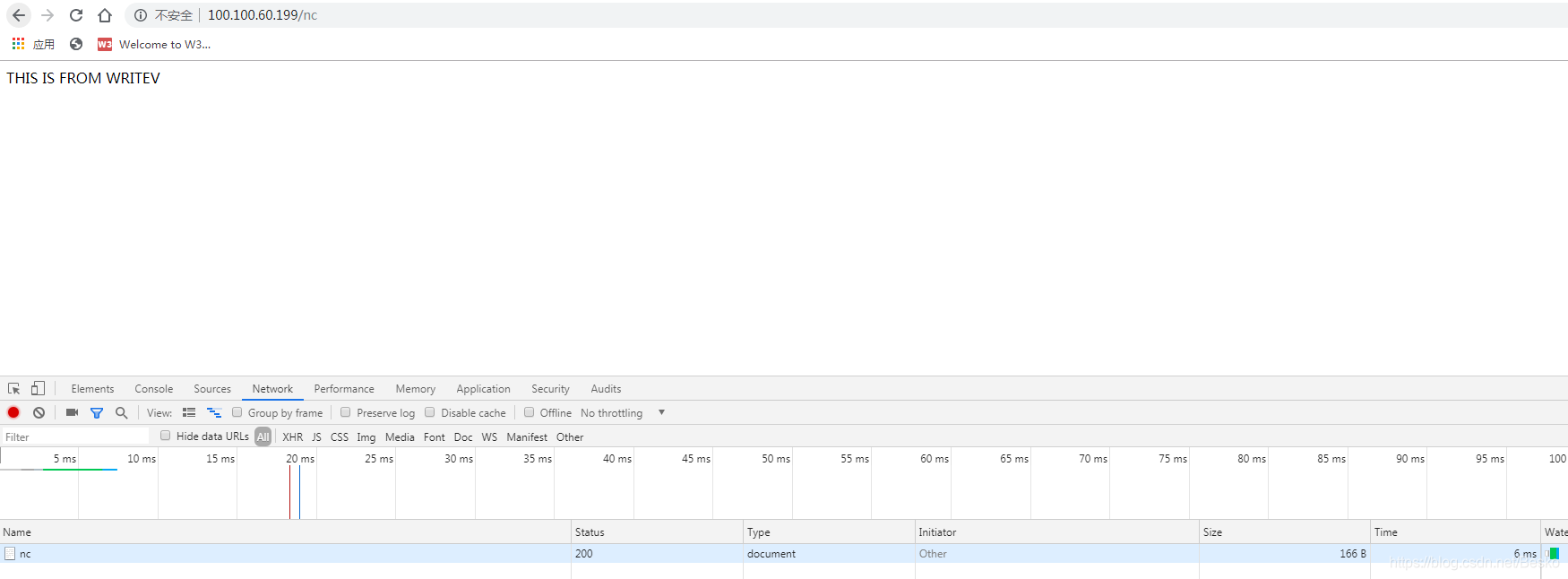

重新编译之后，pending的问题终于解决了！







附：为了防止nginx调试时乱跳（由于优化所致），需要在./configure之后和make之前，进入objs文件夹，修改Makefile，删除其中的-O.
