毕驰电子｜AD7822BRUZ国产替代方案｜SC1083 单通道 8 位 2MSPS ADC

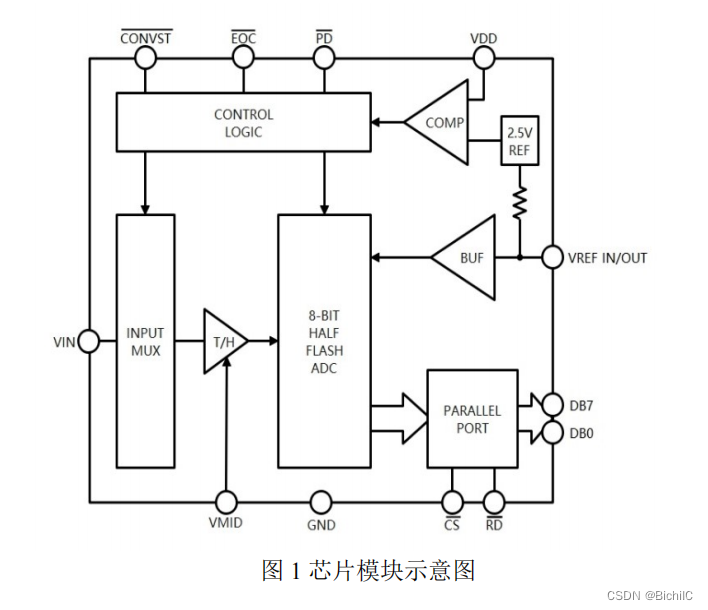

芯炽科技推出的SC1083为高速、单通道、微处理器兼容型、8位模数转换器（ADC），最大吞吐量为2MSPS。三款器件都内置一个2.5V（2%容差）片内基准电压源、一个采样保持放大器、一个8位半快速型（half-flash）ADC和一个高速并行接口，可采用3V±10%和5V±10%单电源供电。

SC1083将转换启动与关断功能结合在一个引脚上，即CONVST引脚，这样便可实现在一次转换结束时自动关断的独特省电模式。当转换结束，即EOC（转换结束）信号变为高电平后，会对CONVST引脚上的逻辑电平进行采样。如果它在该点为逻辑低电平，则ADC关断。SC1083还具有单独的关断引脚。

利用该并行接口，可方便地与微处理器和DSP进行接口。这些器件仅使用地址解码逻辑，因此很容易实现到微处理器地址空间的映射。利用EOC脉冲，这些ADC可以分别独立工作。SC1083采用20引脚超薄紧缩小型封装（TSSOP）。利用该并行接口，可方便地与微处理器和DSP进行接口。这些器件仅使用地址解码逻辑，因此很容易实现到微处理器地址空间的映射。利用EOC脉冲，这些ADC可以分别独立工作。

SC1083采用20引脚超薄紧缩小型封装（TSSOP）。

主要性能

8位半快速型（half-flash）ADC

单端模拟输入通道，并提供输入偏移调节片内采样保持

提供最高10MHz输入频率时的信噪比性能

转换结束时自动关断

片内基准电压源（2.5 V）

工作电压范围较宽：3V±10%和5V±10%

输入范围：

0V至2Vp-p，VDD=3V±10%

0V至2.5Vp-p，VDD=5V±10%

灵活的并行接口，利用EOC脉冲可独立工作

应用场合

数据采集系统、DSP 前端

磁盘驱动器

移动通信系统、子采样应用
