斯坦福CS231n作业代码（汉化）Assignment 2 Q4

编写：土豆 MoreZheng SlyneD
校对：碧海听滔 Molly
总校对与审核：寒小阳

---

本系列由斯坦福大学CS231n课后作业提供
CS231N - Assignment2 - Q4 - ConvNet on CIFAR-10

---

问题描述：使用IPython Notebook（现版本为jupyter notebook，如果安装anaconda完整版会内置），在ConvolutionalNetworks.ipynb文件中，你将实现几个卷积神经网络中常用的新层。使用CIFAR-10数据，训练出一个深度较浅的卷积神经网络，最后尽你所能训练出一个最佳的神经网络。

---

任务

实现卷积神经网络卷积层的前向计算与反向传导
实现卷积神经网络池化层的前向计算与反向传导
卷积层与池化层的加速

---

卷积神经网络结构

常规神经网络的输入是一个向量，经一系列隐层的转换后，全连接输出。在分类问题中，它输出的值被看做是不同类别的评分值。

神经网络的输入可不可以是图片呢？

常规神经网络对于大尺寸图像效果不尽人意。图片的像素点过多，处理起来极为复杂。因此在处理图片的过程中较为合理地降维成为了一个研究方向。于是，在基本神经网络的结构上，衍生出了一种新的神经网络结构，我们称之为卷积神经网络。

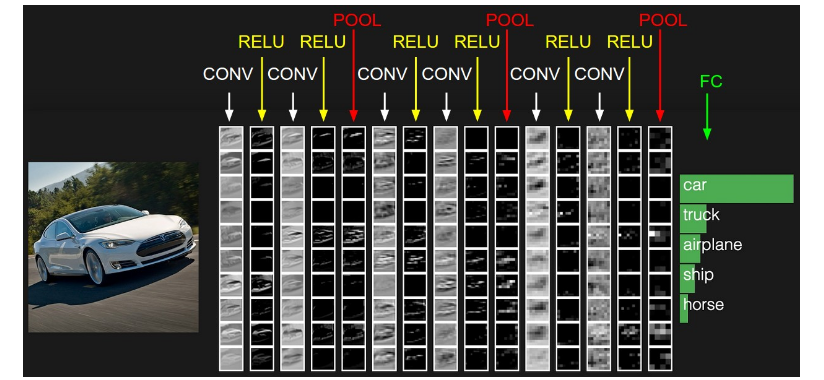

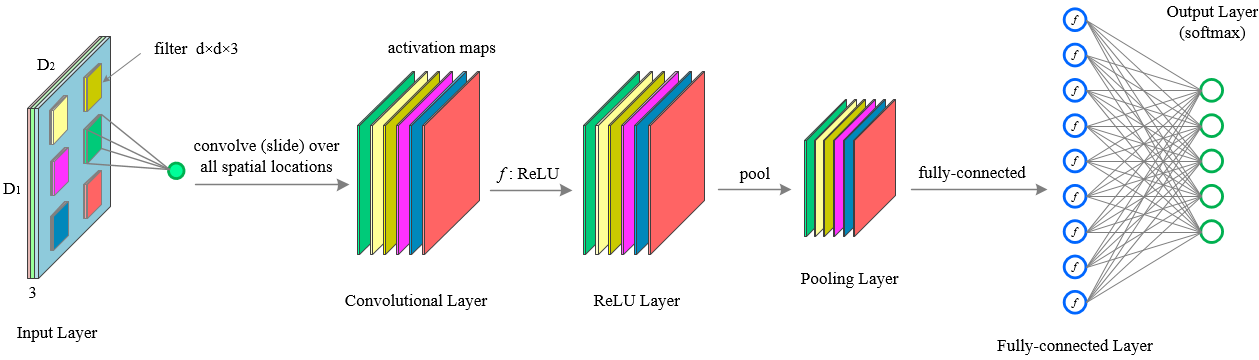

下图是一个传统多层卷积神经网络结构：

可以看出，上图网络结构开始为“卷积层（CONV），relu层（RELU），池化层（POOL）”C-R-P周期循环，最后由全连接层（FC）输出结果。

注：实际应用的过程中常常不限于C-R-P循环，也有可能是C-C-R-P等等

设激活函数为$f_{sigmoid}(-)$，池化操作为$pool(-)$，x代表输入的图像像素矩阵，w代表过滤层（卷积核），b代表偏置。C-R-P周期则有下面的计算公式：

$$x_j^l=pool(f_{relu}(\sum_{i\in M_j}x_i^{l-1}\ast w_{ij}^l+b_{j}^l))$$
卷积神经网络的理解比较困难，为了更好地理解，我们先讲解过程再讨论实际应用。

卷积层的朴素（无加速算法）实现与理解

（在实际应用过程中，一般使用加速处理的卷积层，这里表现的是原始版本）

卷积层元素

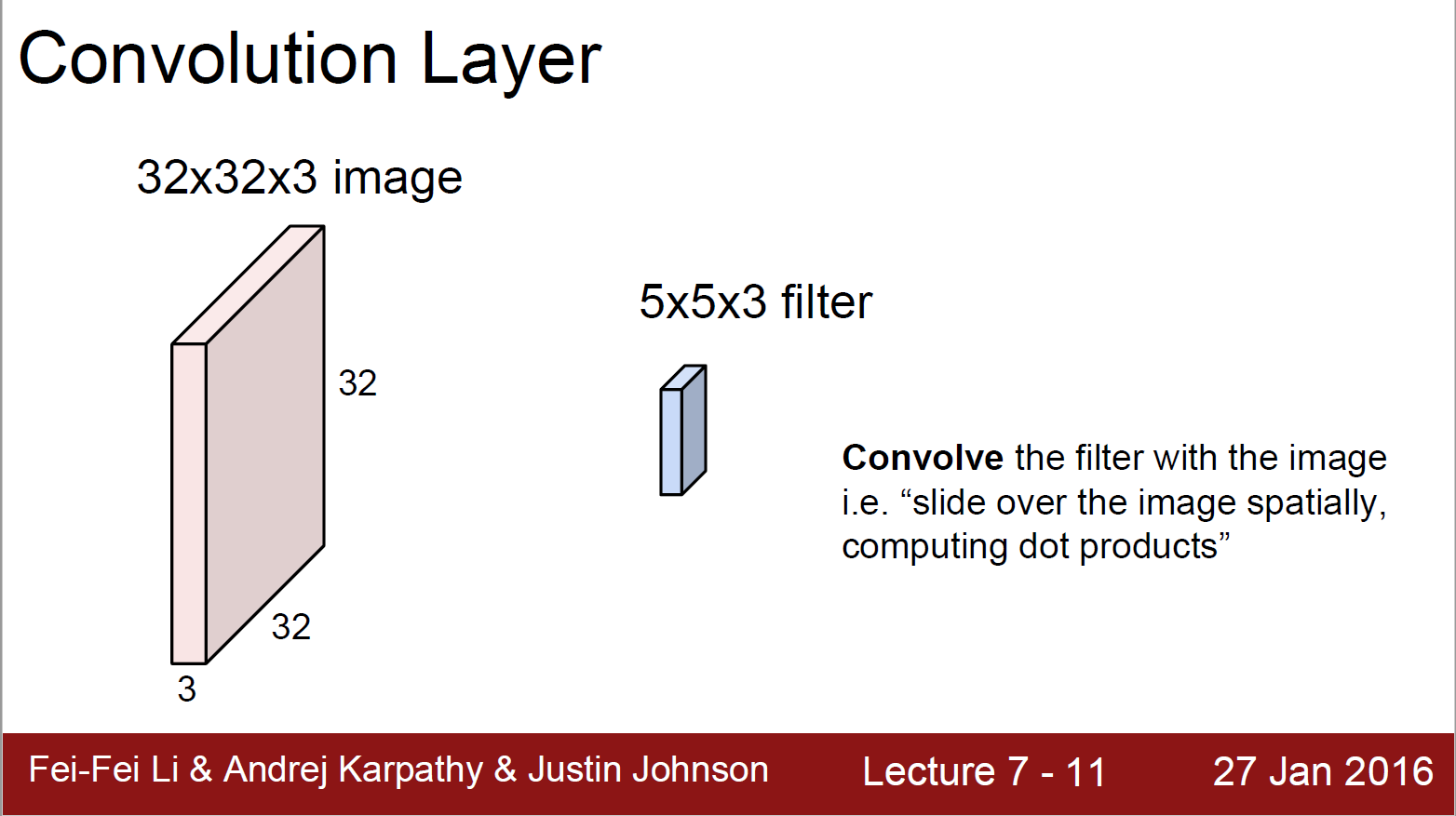

下图是卷积层的元素：输入图片与过滤参数。

输入图片（image）：输入层（Input Layer）有3个深度（D1，D2，D3，通常代表图片的三个通道RGB）。我可以将每个深度独立出来，看成三幅图片。图片的大小为32*32。

过滤参数（filter）：过滤器有很多称呼，如“卷积核”、“过滤层”或者“特征检测器”。不要被名词坑了。过滤器也有3个深度（D1，D2，D3），就是与输入图片的深度进行一一对应，方便乘积操作。过滤器窗口一般比输入图片窗口小。

卷积层的前向计算

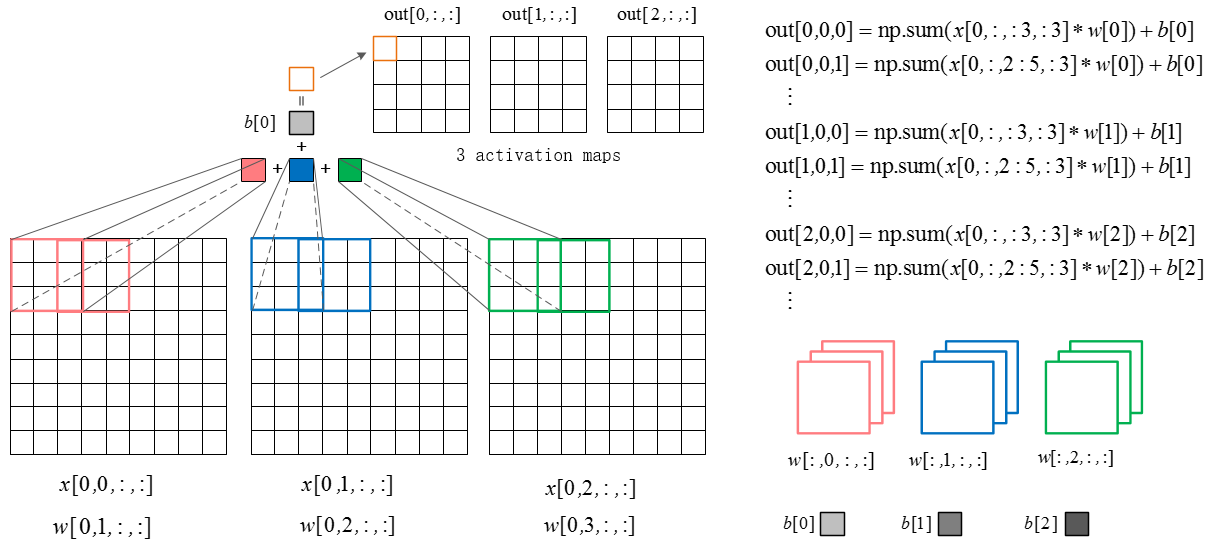

下图是卷积层的具体实现方法。

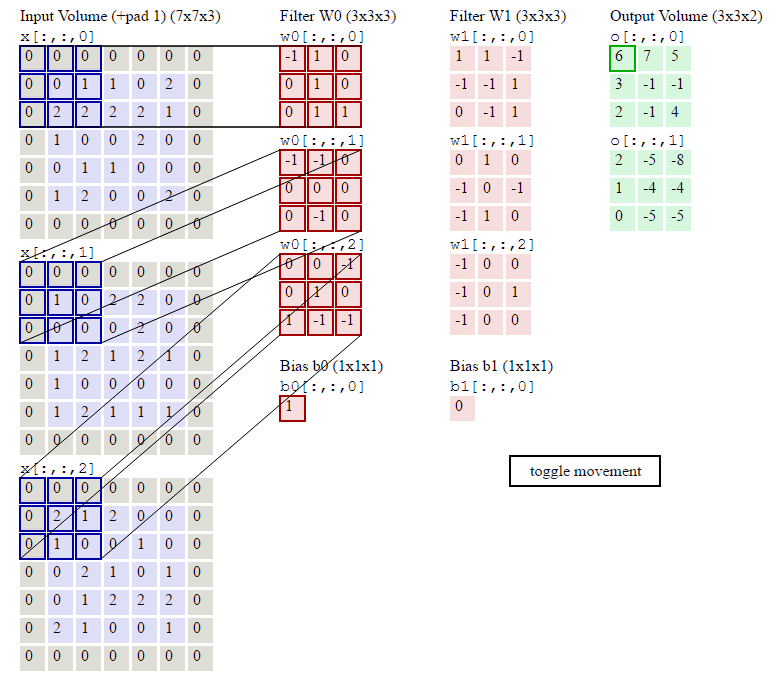

x代表图片image矩阵，w代表过滤层矩阵。各个过滤器分别与image的一部分进行点积，用点积结果排列成结果，这就是卷积过程。下面的动图就是卷积过程。

上图中我们看到每次窗口移动2格。这2格就是每次卷积的移动步长。

我们看到原来的图片在周围填充了一圈0。填充0的宽度即为每次卷积的填充宽度padding（上图的填充宽度就是1）

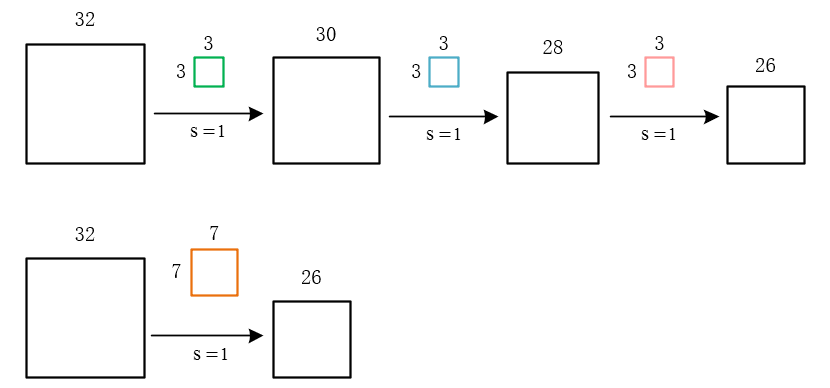

移动步长很好理解，但为什么要填充呢？假设我们不填充。如下图：

会发现每次卷积之后都会有维度降低。浅层卷积网络可能没有什么问题。但是深层卷积可能在网络没到最后的时候维度即降为0。
这显然不是我们所希望的。

当然，如果有意愿用卷积计算去降维也可以，不过我们更喜欢用池化层的池化操作降维。为甚？因为卷基层和池化层各有分工！我们先来了解卷积层的作用。

卷积层正向卷积过程代码实现

def conv_forward_naive(x, w, b, conv_param):
    """
    A naive implementation of the forward pass for a convolutional layer.

    The input consists of N data points, each with C channels, height H and
    width W. We convolve each input with F different filters, where each filter
    spans all C channels and has height HH and width HH.

    Input:
    - x: Input data of shape (N, C, H, W)
    - w: Filter weights of shape (F, C, HH, WW)
    - b: Biases, of shape (F,)
    - conv_param: A dictionary with the following keys:
      - 'stride': The number of pixels between adjacent receptive fields in the
        horizontal and vertical directions.
      - 'pad': The number of pixels that will be used to zero-pad the input.

    Returns a tuple of:
    - out: Output data, of shape (N, F, H', W') where H' and W' are given by
      H' = 1 + (H + 2 * pad - HH) / stride
      W' = 1 + (W + 2 * pad - WW) / stride
    - cache: (x, w, b, conv_param)
    """
    ##########################################################################################
    # TODO: Implement the convolutional forward pass.    任务:完成带卷积操作的前向传播          #
    # Hint: you can use the function np.pad for padding. 提示:可以使用np.pad函数实现padding操作 #
