常用的几款幕墙BIM软件

哈喽，艾瑞巴蒂！
这里是你的百思美小助理吖！

随着经济的发展和技术水平的提高，建筑幕墙从单一化、简单化向多元化、复杂化发展。建筑师们为追求独特的建筑效果，不再满足于规整，平淡的设计，而是天马行空，在实现其使用功能的前提下体现每栋建筑物的个性，各大体育场馆、机场和会展中心等大型公共建筑更是如此。现阶段市面上的几种参数化设计软件应用于幕墙设计中，各有各的优势，今天我们来做个简单的整理

01

▍ CATIA

Catia是最理想的幕墙设计工具，可以用于幕墙工程各阶段，毕竟人家是用来造飞机的，用于幕墙上，也算是有点大材小用了。作为一款在工业设计领域应用广泛的参数化设计软件，借助基于CATIA开发的DigitalProject软件可以实现任何造型的异形幕墙几何形体参数化建模，但也有明显缺陷，最突出的在于门槛极高，价格昂贵，一套软件一年的使用费就近百万，这对国内公司来说，是一笔不小的投入，再者是上手难，其建模过程过于复杂，出图不符合建筑需求，还需在进行二次加工

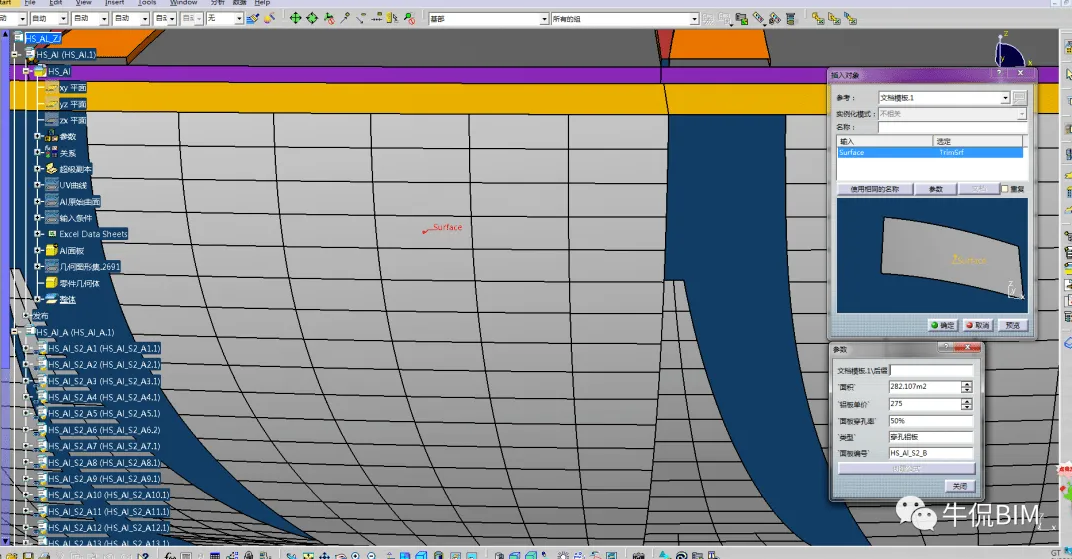

catia幕墙模型操作界面截图

典型案例：银河soho

例如银河soho这类大量非标单元板块组建的幕墙建筑，利用CATIA这类具有工业化基因的软件制作是非常契合的，提高了深化设计乃至整个工程的质量和效率

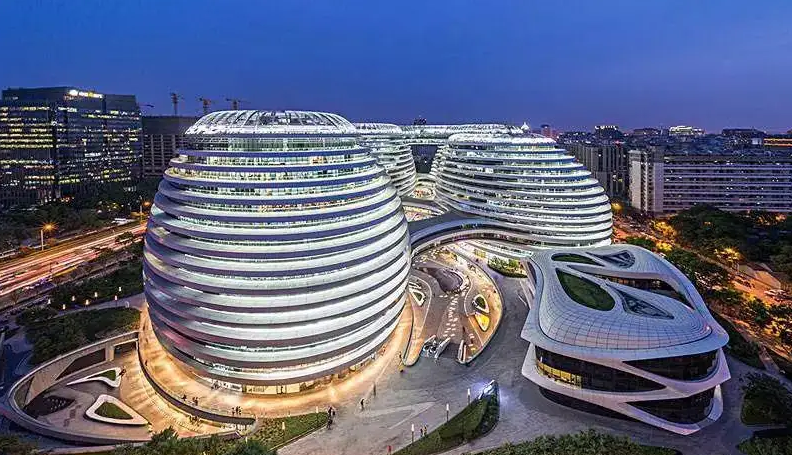

银河soho建筑外观

02

▍RHINO

采用Rhino+Grasshopper的操作平台，设计师可以实现对复杂几何形体的参数化建模，且该软件简单易学、对硬件的配置需求低，对其在异形建筑幕墙设计领域的应用研究也是目前比较成熟的。但是作为几何造型软件，Rhino还不能有效集成各种非几何信息。虽能实现模型参数化，但是并不是真正意义上的BIM模型，这里就需要幕墙智能设计软件的加入，将单纯的模型赋予BIM建筑信息，让模型贯穿整个建筑生命周期，整合互联网、物联网、云计算等新技术的企业级管理平台，打通信息壁垒，实现企业、项目、工程一体化建设

Rhino+GH幕墙模型制作截图

典型案例：扎哈花瓶住宅

其实运用这种方式创建的项目不在少数，模型创建依靠Rhino+GH的灵活性，但在深化阶段就需要搭配其他BIM软件进行协同，毕竟建筑行业是避免不了无休止的修改，结合BIM软件也是为了让模型利用最大化，并且在修改过程中可以联动图纸，可以大大提高效率

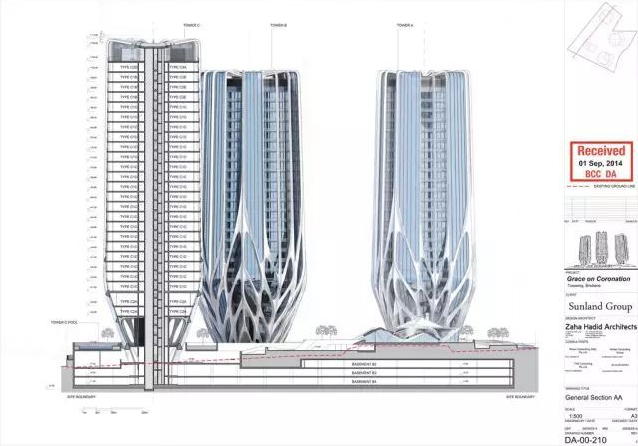

扎哈花瓶住宅效果图



03

▍ARCHICAD

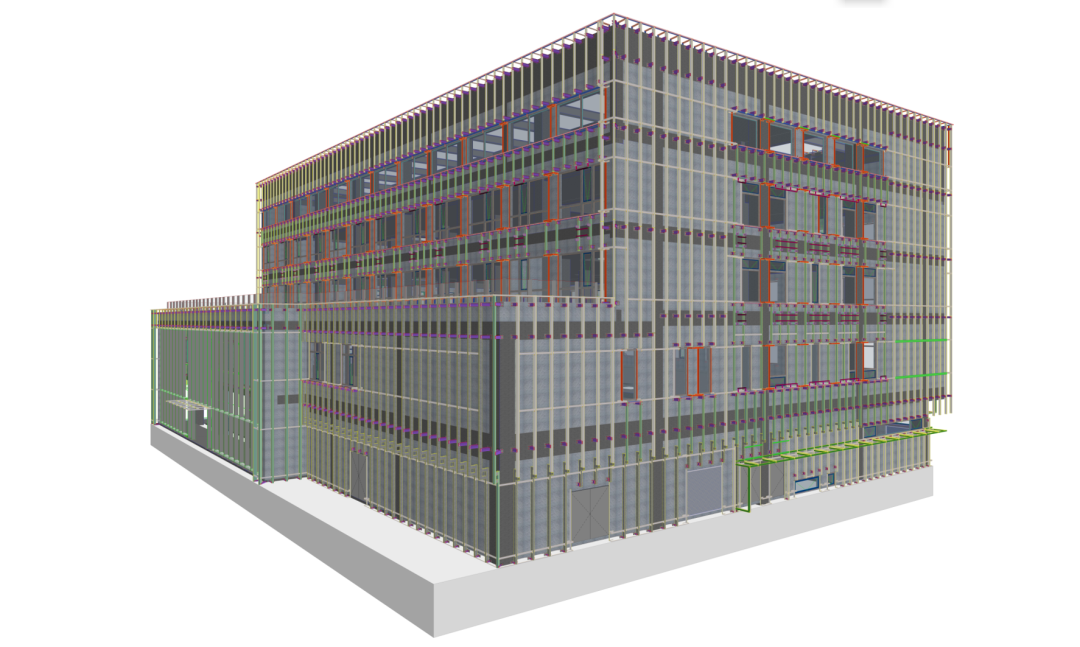

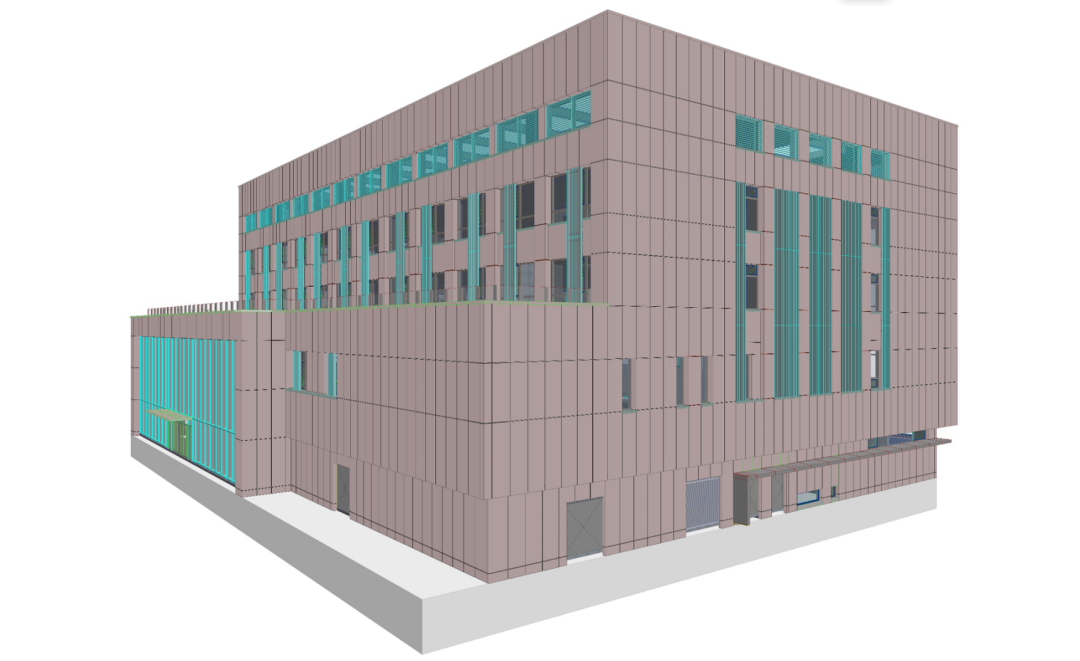

ArchiCAD作为拥有着丰富建筑师背景的BIM软件，流淌着符合建筑灵活设计的血液，建筑师可以根据自己的需要生成任何表现形式——平面图、立面图、剖面图、3D模型或者材质描述、面积计算等等。在任何一个自动生成的图纸中，它都是同一个物体从不同角度的表现而已。智能化的结构部件不但节约了我们分开绘制图纸的时间，而且能确保所得图纸的准确性，真正的做到了正向设计，从模型到图纸。并且简单粗暴的添加了幕墙工具，对于模型绘制来说，更简单粗暴。再加上幕墙智能设计软件的加持，更方便地将施工图和加工图一键生成，在模型精细化和轻量化上也有着突出的表现，60层的幕墙建筑节点清晰，操作流畅不卡顿。当然对于弧形幕墙来说，现在也是有所突破的，做个小剧透，接下来的功能对于我们的幕墙设计师的应用来说，就一个字“香”。

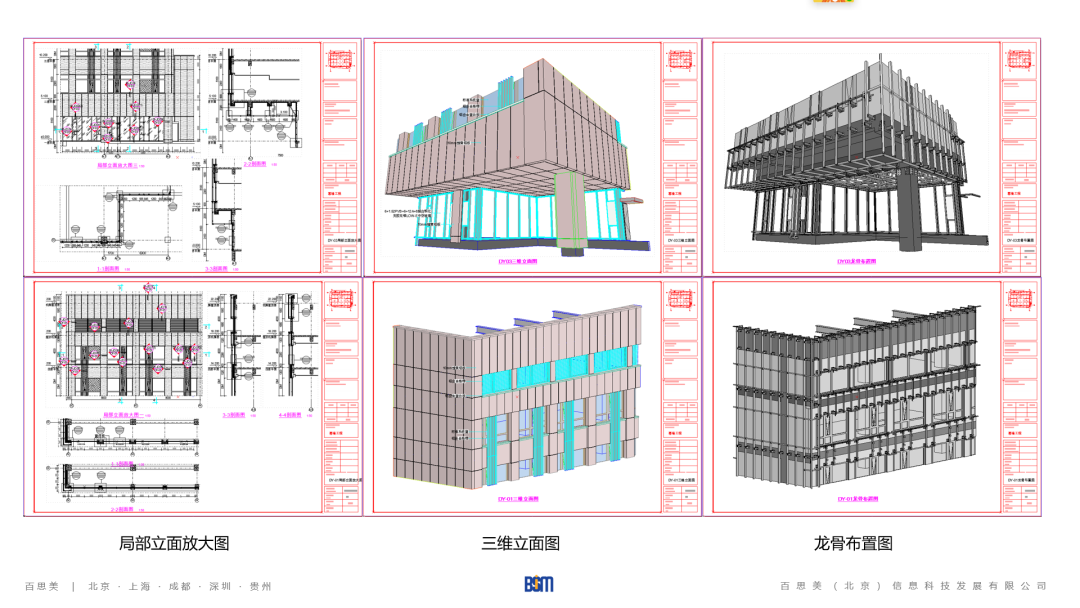

从建模、出图到算量，过程流畅。对于指导施工上也有着独特的优势，再也不需要抱着超厚的蓝图满工地上下纷飞了，只需一部手机即可随时随地查看图纸，对于施工管理上的优势也是极为突出的

04

▍REVIT

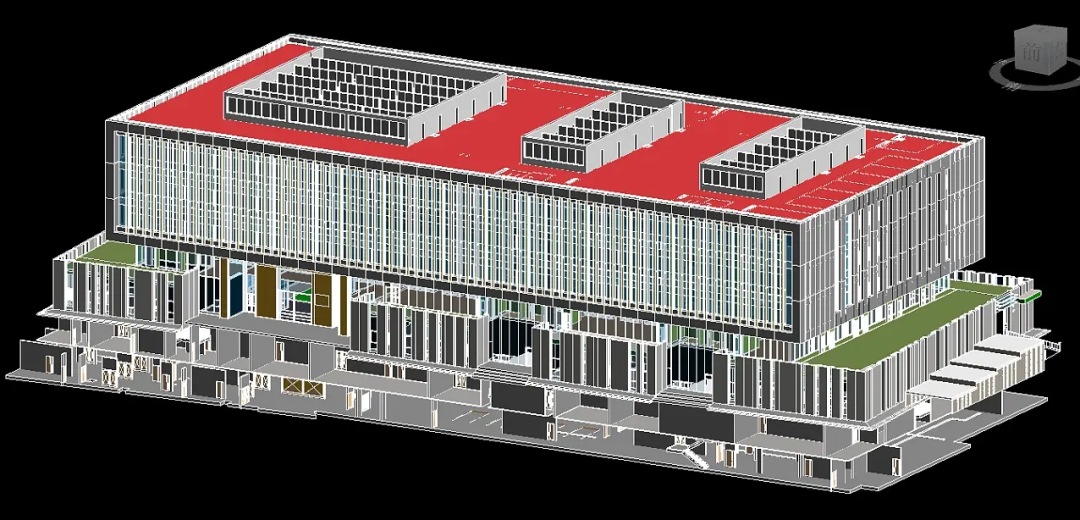

我国广泛应用的BIM软件之一，应用范围大，普及度高。Revit可以借助参数化设计插件Dynamo进行常规模型建模，且自己也拥有着全专业的系统，模型的数据对接能力较强，但是对于模型精度的处理上也有待考量，对于电脑的配置要求很高。总体来说，选择这一方式的幕墙企业也不少，毕竟Revit和CAD同属Autodesk，骨子里的DNA是相同的，市场的占有率占大多数

小编也是结合一些资料，大致梳理一下大家常用的这几款幕墙软件，当然可能说的不是很全面，希望小伙伴们给一些补充意见，对于幕墙设计师的你，常用的是哪款软件呢？
