打怪升级之AD9226使用方法

AD9226简介

AD9226是一种流水线形式的ADC模数转换器。它支持12位宽、65MHz的采样精度和速度。阿美利加ADI公司设计的经典芯片（2001年）。

ADC的输入先通过SHA保持模拟信号的输入；再通过MDAC(Multiplying Digital-to-Analog Converter)进行数模转换。

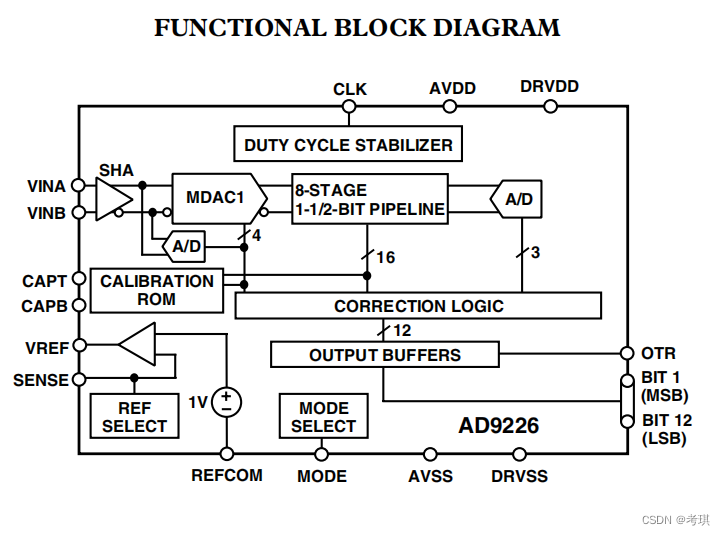

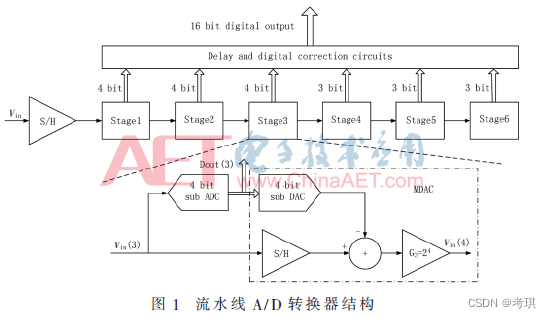

上图是从电子技术应用网找来的。

ADC的工作原理大意为：
1.使用S/H电路或者SHA电路，保持输入模拟信号一段时间，使用MDAC电路比较挂起模拟信号和DAC比特生成信号的大小，并将这一大信号减去。
2.使用OTA将剩余信号放大，送入下一级MDAC电路。
3.重复1，2过程，直至将所有数据都读出。
在此过程中，OTA的增益决定了余差电压的精度，OTA的带宽决定了建立特性，制约着ADC的工作速度。

流水线ADC的FPGA实践

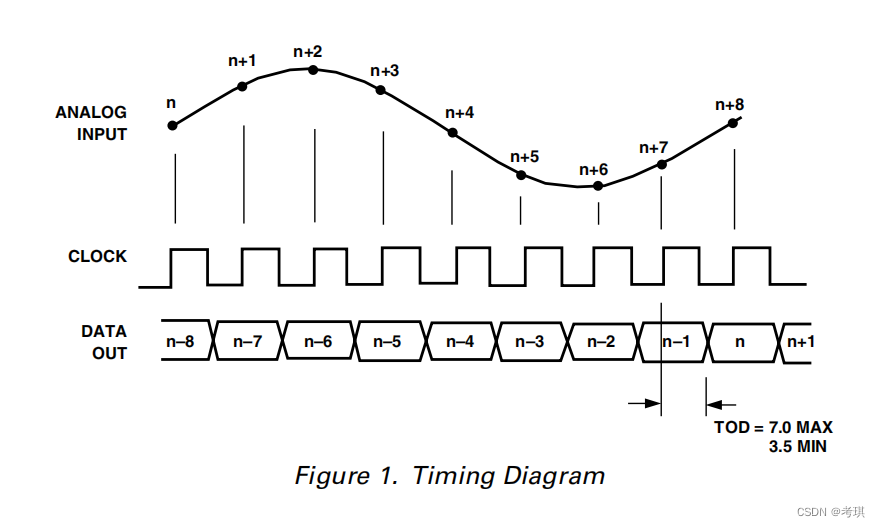

AD9226的实际使用过程中有诸多注意事项，主要是要舍弃前8位的数据采集，从第9位开始才是真实的数据。

再次强调，在DATA_OUT中，舍弃其前8个周期的采样数据。
