一、参考
二、目标
通过调整电位器来改变舵机旋转的角度
有些电脑的USB的驱动能力不足,不能驱动起来舵机,请使用DC9V的电源适配器给arduino供电
三、理论学习
舵机是一种位置「角度」伺服的驱动器,适用于那些需要角度不断变化并可以保持的控制系统。目前在高档遥控玩具、航模、机器人中已经得到普遍使用。舵机是一种俗称,其实是一种伺服马达。本篇通过官方驱动库来实现舵机控制。
- 标配9g舵机引脚,黄色为信号线,红色为电源,棕色为地线
- 舵机是一种位置伺服的驱动器,具有闭环控制系统的机电结构,由小型直流电机、变速齿轮组、可调电位器、控制板等部件组成由于可以方便地控制舵机旋转的角度(舵角,但是舵角一般不超过180°),因此舵机在要求角度不断变化的控制系统中得到了广泛的应用
- 舵机在工作中,控制器发出脉冲宽度调制(PWM)信号给舵机,获得只留偏置电压。舵机内部有一个基准电路,产生周期是20ms,宽度为1.5ms的基准信号,将获得的直流偏置电压与电位器的电压比较,获得电压差输出到电机驱动芯片,驱动芯片根据电压差的正负控制电机的正反转。
- 小型舵机的工作电压一般为4.8V或6V,转速不是很快,如果加入更改角度控制脉宽太快时,舵机可能反应不过来。
结构组成
舵机实际上是一种位置伺服的驱动器,主要是由外壳、电路板、无核心马达、齿轮与位置检测器所构成。
工作原理
舵机内部有一个基准电路,产生周期为20ms、宽度为1.5ms的基准信号,将获得的直流偏置电压与电位器的电压比较,获得电压差输出。经过电路板IC方向判断,再驱动无核心马达开始转动,透过减速齿轮将动力传至摆臂,同时由位置检测器送回信号,判断是否已经到位。
舵机转动的角度是通过调节PWM「脉冲宽度调制」信号的占空比来实现的。标准的PWM信号的周期固定为20ms,理论上脉宽分布应该在1ms到2ms之间,实际上可由0.5ms到2.5ms之间,脉宽与转角0°—180°相对应。不同厂家不同型号的舵机也会有所差异。
外部接线
舵机一般都外接三根线,分别用棕、红、橙三种颜色进行区分,由于品牌不同,颜色也会有所差异,棕色为接地线,红色为电源正极线,橙色为信号线。

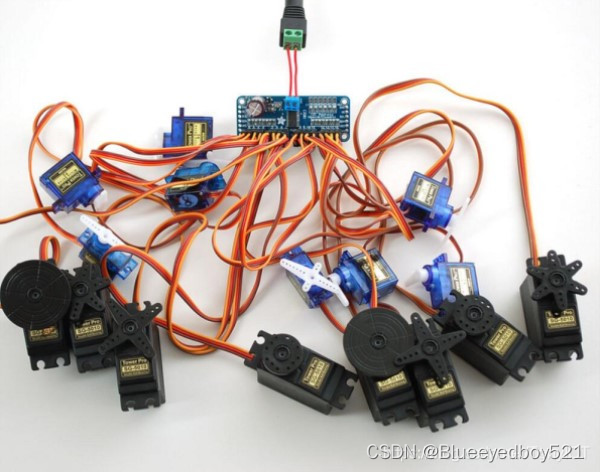

由于Arduino的驱动能力有限,当需要控制多个舵机时,需要外接电源以及使用专用的舵机控制板。
库函数
用Arduino控制舵机一般有两种方法:
- 通过Arduino的普通数字引脚产生占空比不同的方波,模拟产生PWM信号进行舵机控制。
- 直接利用Arduino自带的Servo库进行控制。
Servo库常用函数:
- Attach(接口)—设定舵机接口。
- Write(角度)—用于设定舵机旋转的角度,可设定范围0°—180°。
- Read()—用于读取舵机角度的语句,可理解为读取最后一条write()命令中的值。

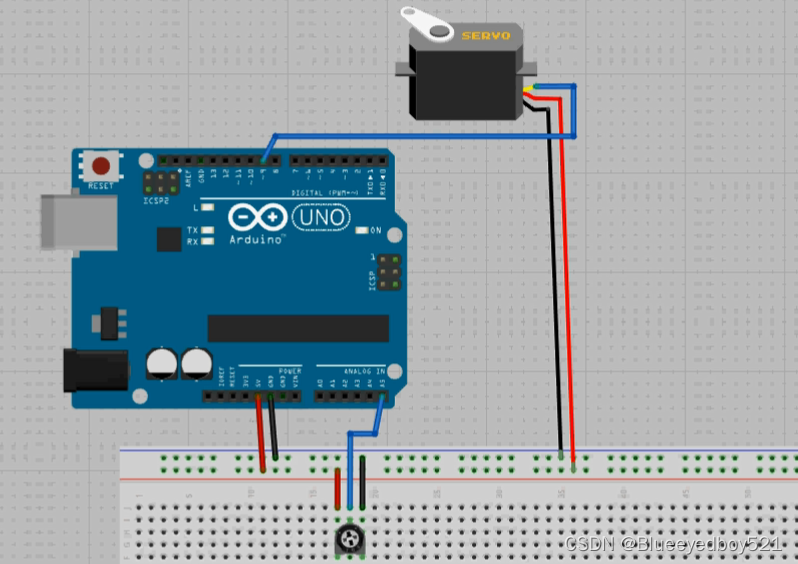

四、接线图

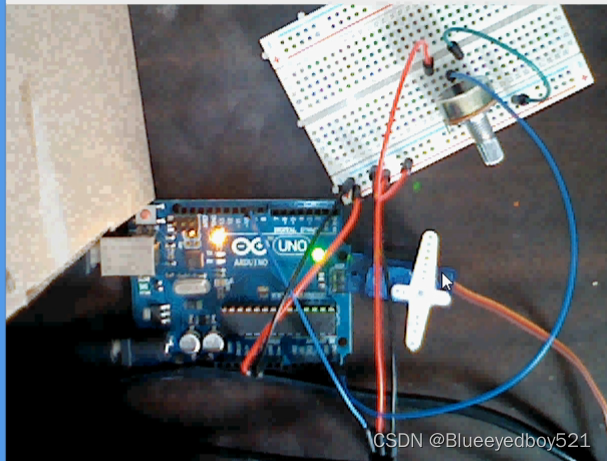

旋转电位器,舵机跟着旋转
五、代码
/*
#include <Arduino.h>
#define PWM_pin 9
int pulsewidth = 0;\
void setup()
{
pinMode(PWM_pin,OUTPUT);
}
void loop()
{
// 旋转到90°
pulse(90);
}
void pulse(int angle)
{
pulsewidth=int ((angle*11)+500);
digitalWrite(PWM_pin,HIGH);
delayMicroseconds(pulsewidth);
digitalWrite(PWM_pin,LOW);
delay(20-pulsewidth/1000);
}
*/
#include <Servo.h> //引入lib
Servo myservo; //创建一个伺服电机对象
#define potpin A5 //设定连接可变电阻的模拟引脚
int val; //创建变,储存从模拟端口读取的(0到102)
void setup()
{
myservo.attach(9); //9号引脚输出电机控制信号 注:仅能使用9、10号引脚
}
void loop()
{
val = analogRead(potpin);
//读取来自可变电阻的模拟值(0到1023之间)
val = map(val,0,1023,0,179); //利用"map"函数缩放该,得到伺服电机需要的角度(0到180之间)
myservo.write(val); //设置伺服电机的位置
delay(15); //等待电机旋转到目标角度
}
