前言

大家好，今天继续给大家分享一款安信可新出的lora模块“Ra-01S和Ra-01SH”,分为高低频版本，这片模块和之前介绍过的Ra-01/02一样都是SPI接口的，不同的地方是这一款采用的芯片规格是SX1268的属于比较新的一款高低频兼容的芯片模组，性价比很高。但是Ra-01S的驱动方式和Ra-01不同，硬件上基本可以做到无缝切换，所以接下起来就为大家分享和介绍一下这款模组的驱动测试方式。

产品特性

此次Ra-01S推出最突出的的特点就是他的接收电流和发射功率了，在原Ra-01的基础上接收电流下降一半有余，不要小看这一半，在某些应用方案的设计上可以让低功耗的续航增加一半，而且作为使用1268的芯片基本囊括了开放使用的所有频段。
发射功率上的话比原有的Ra-01多出2dbm，这有可能使你的收发距离上升三分之一。
还有一点我们此次推出的01S系列的模块和之前的Ra-01封装大小是一致的，并且经过测试是可以实现互相通信的。

  • LoRa™ 调制解调器
  • 支持 FSK、GFSK、MSK、GMSK、LoRa™及 OOK 调制方式
  • 支持频段 410MHz~525MHz
  • 工作电压为 3.3V,最大输出 +22dBm ，最大工作电流为 140mA
  • 接收状态下具有低功耗特性，接收电流最低为 4.5mA ，待机电流为 1.6mA
  • 高灵敏度：低至-140dBm
  • 小体积双列邮票孔贴片封装
  • 模块采用 SPI 接口，使用半双工通信，带 CRC、高达 256 字节的数据包引擎
    在这里插入图片描述

工具准备

主控MCU:STM32F103C8T6*2
模组型号：Ra-01S两个
其他：
1.杜邦线若干
2.USB转TTL
3.串口调试助手
4.keil（ARM版本）
5.下载器（Jlink或者ST-link都行）

硬件接线

SPI的驱动接线还是比较繁琐的，千万要注意不要接错线了，有条件的朋友可以直接画一个板子出来，下面是接线图和效果图，可以参考一下。
模组主控接线

Ra-01SSTM32F103C8T6
SPICS/NSSPA_4
SPISCKPA_5
SPIMISOIPA_6
SPIMOSIPA_7
RSTPB_1
BUSYPA_0
DIO1PA_1
DIO3PA_11
串口主控接线
STM32F103C8T6串口工具
-------------
PA_9TXD
PA_10RXD
_____________
PB_12LED指示灯
PB_13按键（低电平有效）
下载烧录接线
STM32F103C8T6烧录器（ST-LINK/JLINK)
-------------
GNDGND
VCCVCC
SWCLKSWCLK
SWDIOSWDIO

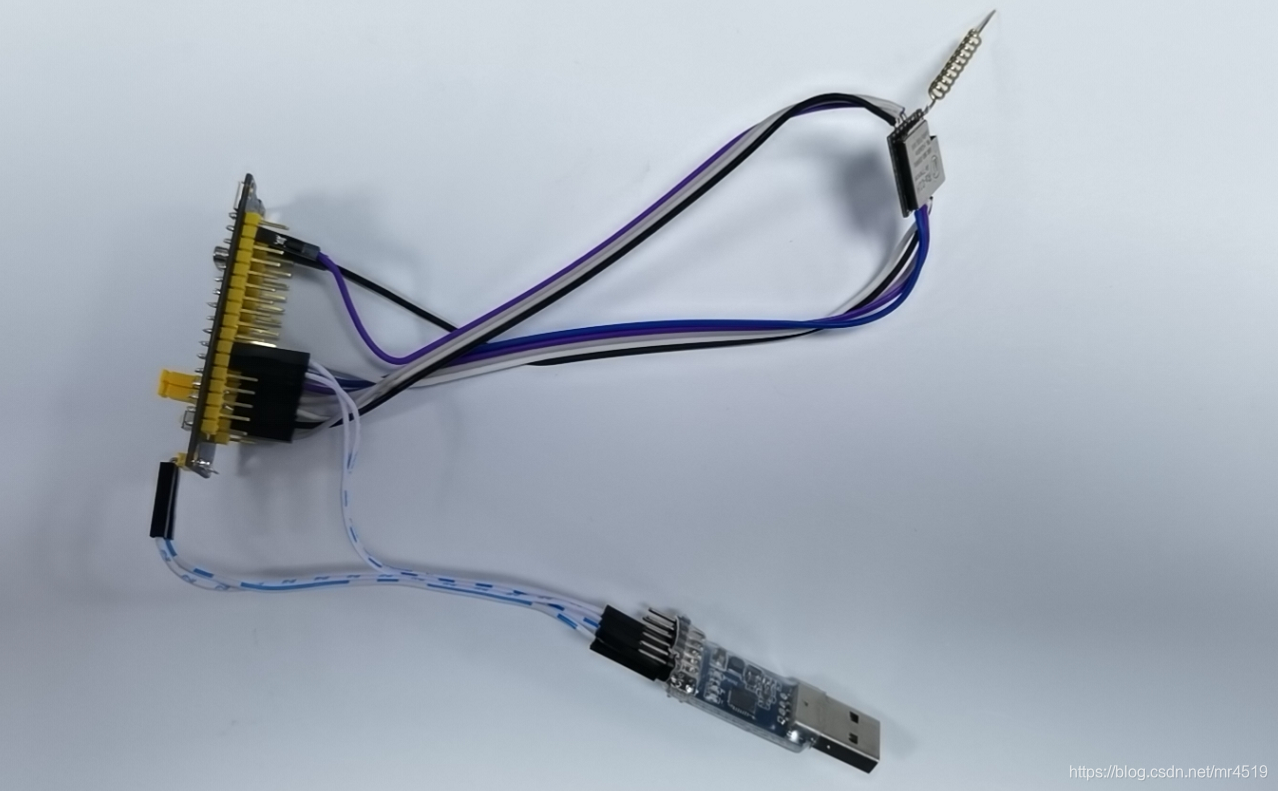

效果展示

在这里插入图片描述

驱动分享

开始前确保keil的环境安装正常，然后我们来看下工程文件，我们一共两个源码包，一个为上电自动发送，另一个为按键触发送，带有LED指示，两个源码都提供串口数据打印，最大限度的展示传输效果，做少量修改方可直接使用。

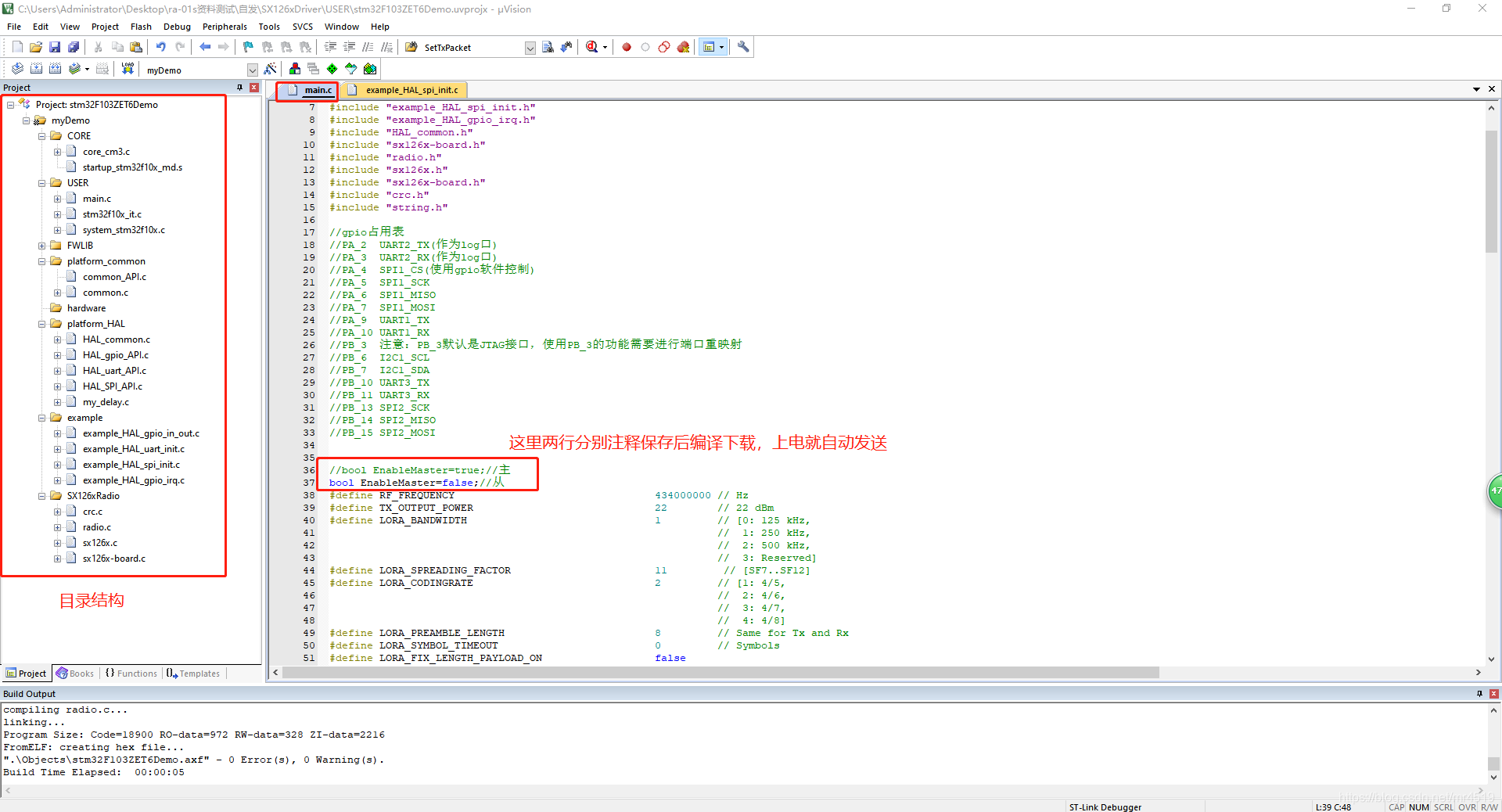

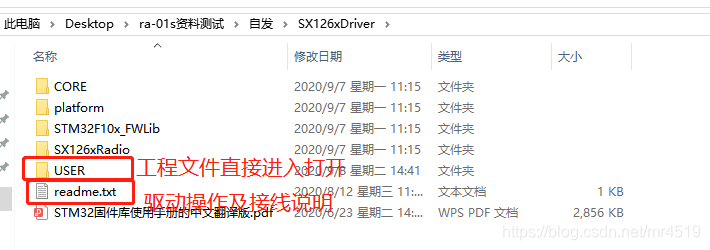

自发发送

在这里插入图片描述
在这里插入图片描述

效果

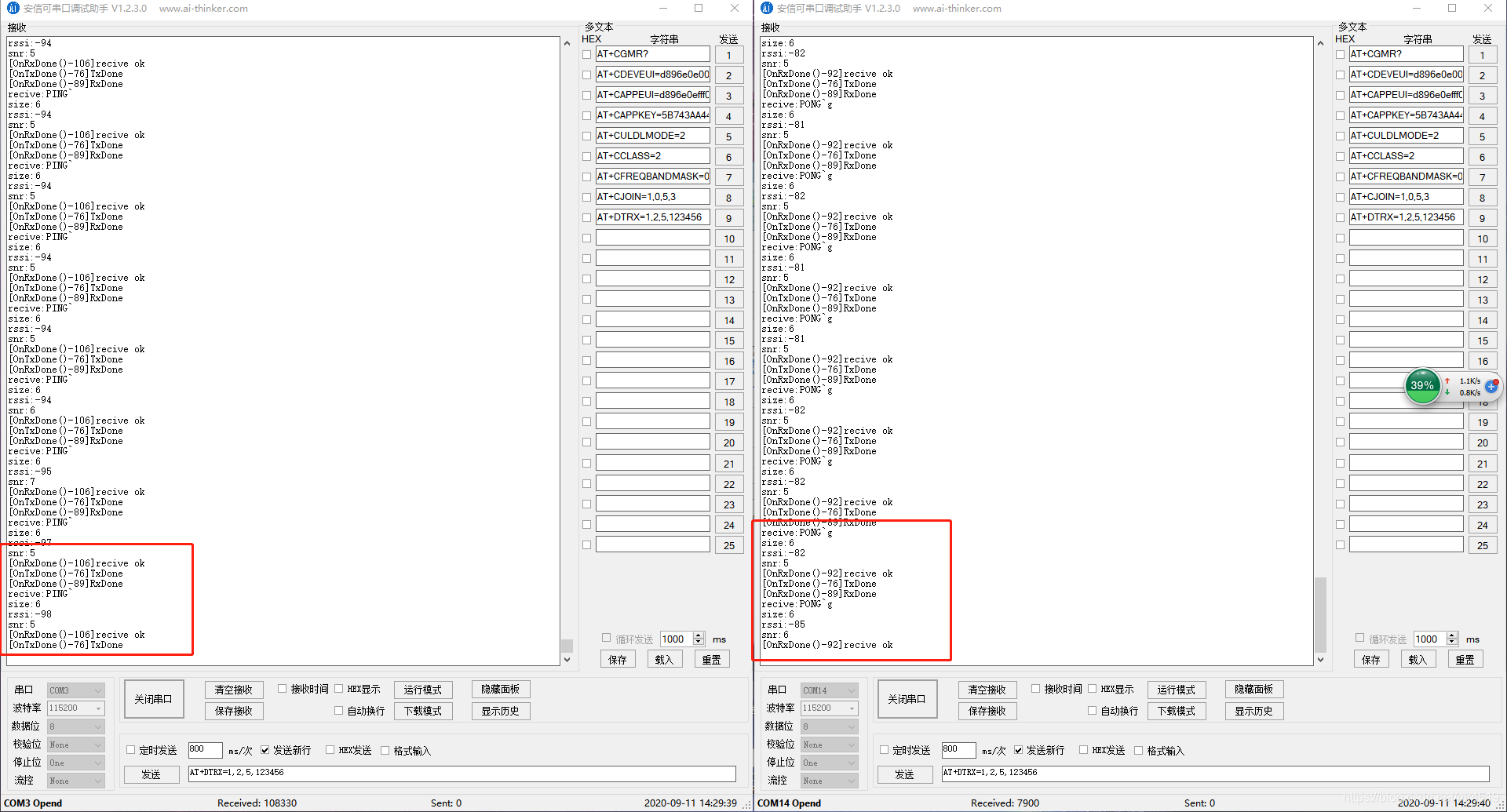

接上串口调试助手，波特率调整为115200之后可以在界面内看到如下效果显示，两个设备之间不断互相PING消息
在这里插入图片描述

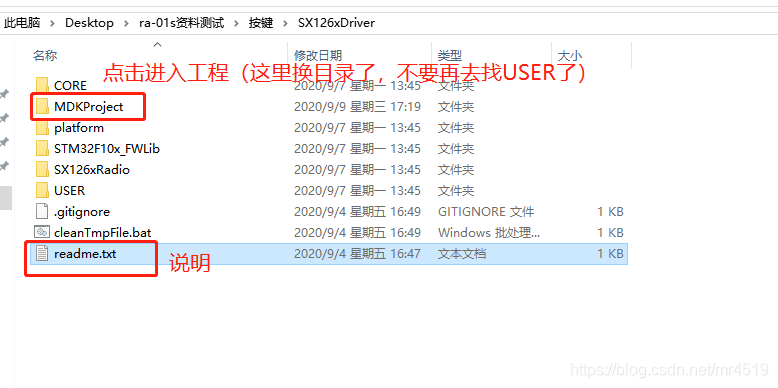

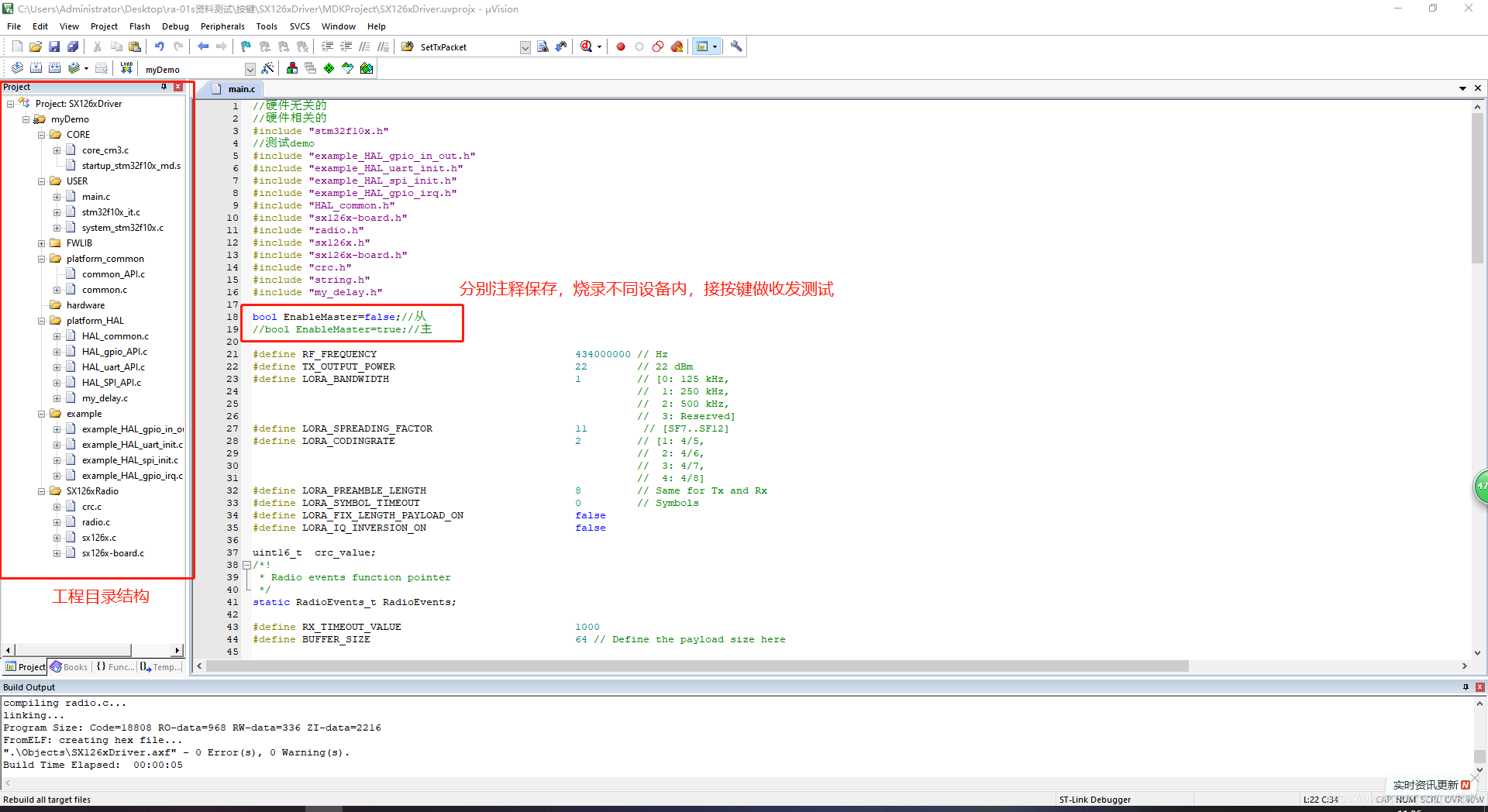

按键发送

在这里插入图片描述
在这里插入图片描述

效果

接上串口调试助手，波特率调整为115200之后，按下开发板的按键 PB13，另外一个模组可收到消息。
在这里插入图片描述

联系我们

以上就是本期分享的内容，目的在于让大家快速适应新品方案的开发，以上提供的驱动源码联系我们可以免费提供。

官方官网：https://www.ai-thinker.com
开发资料：https://docs.ai-thinker.com/
技术支持：support@aithinker.com
