安信可PB系列蓝牙模组 APP Ble Mesh组网教程

一、前言

本文以PB-02开发板为例，介绍PB系列蓝牙模组通过安卓“PHY Mesh” app实现BLE Mesh组网

二、硬件准备

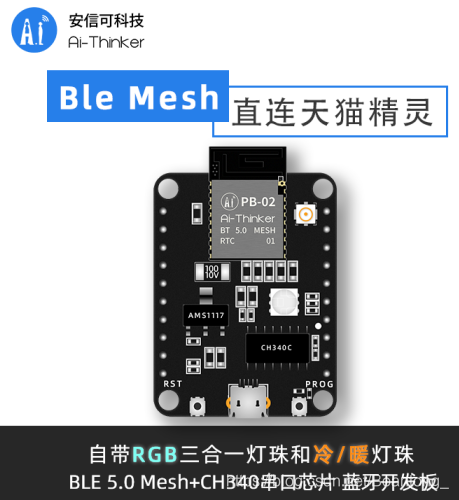

• PB-02开发板，至少三块，购买链接


• USB转TTL（模组烧录的时候要用到）

• 硬件接线：

1. PB-01/PB-02开发板烧录只需直接将MicroUSB口连接电脑即可

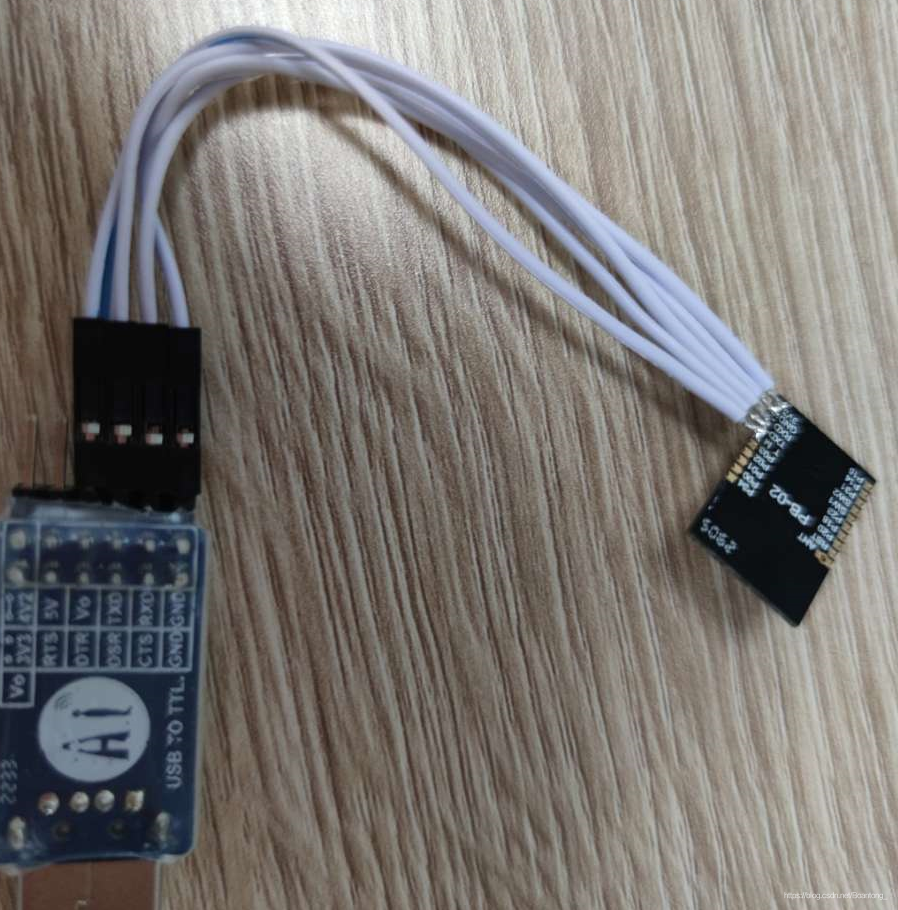

2. PB系列模组的接线如下表

PB系列模组	USB转TTL
GND	GND
3V3	Vo
Tx	Rx
Rx	Tx
TM	DTR

三、软件准备

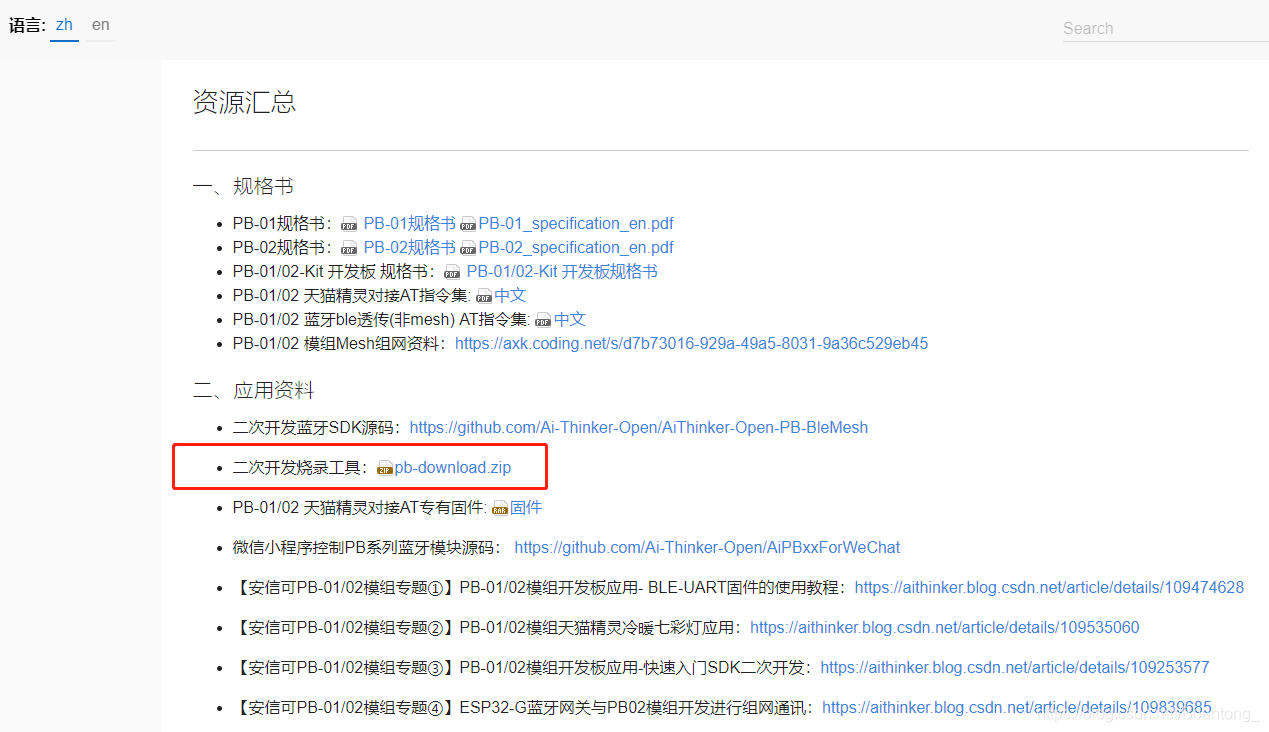

• 支持PB系列模组实现BLE Mesh组网的资料包
  其中包括支持PB系列模组实现BLE Mesh组网的AT指令固件以及相匹配的安卓版“PHY Mesh” APP
• 固件烧录软件

• 固件烧录步骤

1. 打开PhyPlusKit烧录软件，点击UART Setting，打开串口配置界面，选择进行烧录的端口号，串口波特率选择115200，点击“connect”按钮；

2. 先后按下PB-02开发板的PROG以及RST按键（尽量快，几乎同步），当串口监视窗口（log窗口）中显示“UART RX : cmd>>:”表示开发板已进入烧录模式，点击Erase，擦除开发板中的源固件；
   （注：PBxx系列模组在烧录的时候需要将TM引脚拉高，使模组进入烧录模式，待烧录结束之后，再将TM引脚拉低，进入运行模式）

3. 在烧录配置对话框中选择HEX文件烧录，双击M0后面的文本框，选择要烧录的hex文件，点击Write，开始烧录固件，当log窗口显示“Write images successfully”表示固件烧录成功；
   （注：在烧录之前，先给模组设置MAC地址，否则将入网失败）


四、AT指令集

五、APP组网示例

完成固件烧录之后，打开串口调试助手，配置串口波特率为115200，打开串口，依次输入 AT+SETUP 进入组网状态；

开发板或者模组的准备工作结束之后，手机打开安装好的“PHY Mesh” app，启动后界面如下图一所示。底部导航栏分别为，网络（NETWORK），分组（GROUPS），和设置（SETTINGS）选项页面。
点击网络页面的“ADD NODE”开始扫描未配置的节点UNPROVISIONED NODE）。如下图二所示，附近的未配置的节点将会列于表上，点击希望配置的节点开始配置。
成功配置后，APP 提示配置成功，如下图所示，点击“OK”继续。该成功配置的节点，如下图三所示，将会列于表上。
配置成功后，模组串口输出信息。
节点需要首先分组后才能控制操作，点击左上角第一个图标进行分组。灯具类节点需点击“SUBSCRIBE”订阅分组，如下图一所示。用户可以选择订阅已有分组，或者选择创建新分组，点击“OK”确认。
点击分组页面，切换至分组列表，如下图所示，列表列出所有的已创建的分组，以及各分组内所有的设备数量。灯具类节点需点击分组项目，进入子页面控制开关，以及调色，如下图所示。
所有控制操作（开关，调色，及其他），都是组控制的。对某个节点的控制操作，同属于该节点所在组的其它节点都有效。如果需要对某个节点单控操作，需要勾选“Unicasting”然后再控制操作。
在 PHY Mesh APP 中，用户可以创建新分组，修改分组名，删除分组。
创建分组：点击分组页面，切换至分组列表，如下图所示，点击“CREATE GROUP”创建分组，输入希望的组名和地址，或者保留缺省设置，然后点击“OK”创建。新分组将会更新显示在列表中。
修改分组：点击分组页面，切换至分组列表，如下图所示，输入希望的新的组名，然后点击“APPLY”生效。
删除分组：点击分组页面，切换至分组列表，如下图所示，向左或者向右滑动需要删除组项，则可删除该分组。
通过点击设置页面的下拉菜单，APP 提供导出与导入功能，方便用户更换手机或者其它的节
点配置设备时，迅速恢复原网络关键配置（包括 NETWORK KEYS，APP KEYS，节点，分组及
其他配置）。

六、数据通信

APP 给两个模组分配的地址各为 0x0002,0x0003，并把地址为 0x0002 的节点加入群组Living Room,群组地址为 0xC000
如下表：设备 1 可以通过 AT+TEST 指令分别向设备 1，群组 1，所有设备发送消息。APP 也
可以通过群组控制下发信息。

附：AT 指令串口操作截图

该组网教程，需要烧录固件，相关配网APP及固件资源下载链接：https://axk.coding.net/s/d7b73016-929a-49a5-8031-9a36c529eb45

技术支持邮箱: support@aithinker.com
