【工程师整活】Ai-WB1-A1S实现离线语音+APP+天猫精灵控制风扇

---

前言

对于Ai-WB1模组，大家可能还没有多少印象，甚至像极了回忆自己小朋友模样——有些陌生，毕竟屏幕前的你都已经是大佬级别。
今天给大家介绍的项目的技术点，想必大家一点都不陌生：

• 离线语音控制
• 手机APP远程控制
• 天猫精灵在线语音控制

物联网中常用的三种控制方式，都在一个项目实现。工程师整活，整大活。

一、控制主板

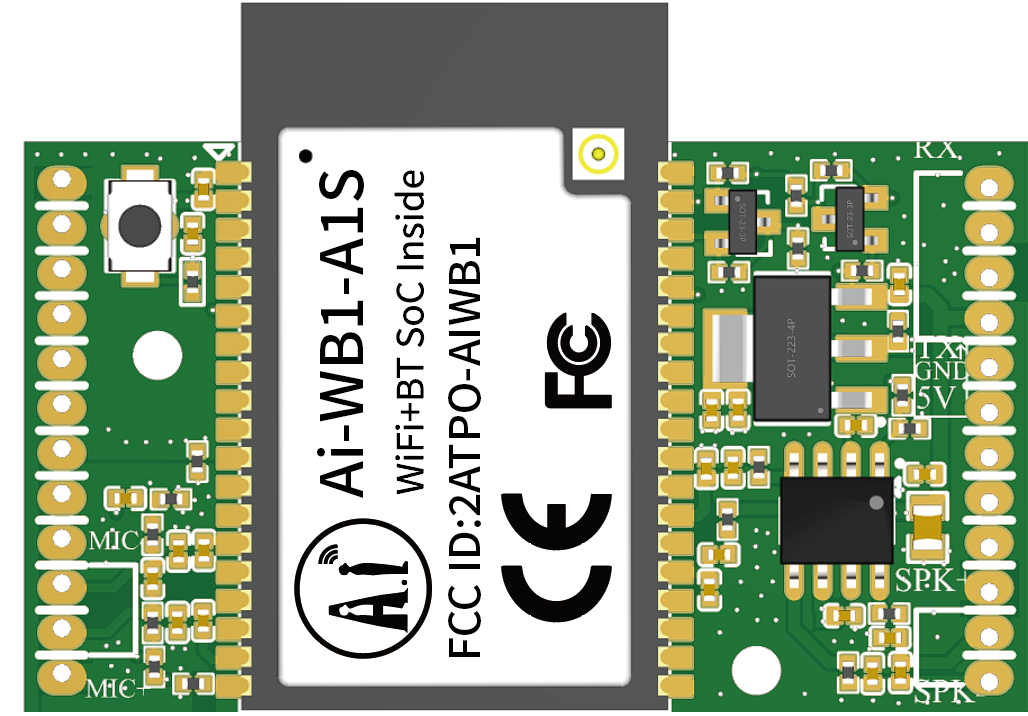

Ai-WB1-A1S 模组内部集成了codec 芯片（ES8311），可以实现语音采集，但是音频播放还需要一个功放，所以就有了下面这个板子。

板子上集成了功放芯片，MIC和喇叭接口、复位按键，还有LDO。左右两边的2.54mm 插口，可以快速嵌入到产品主板中。

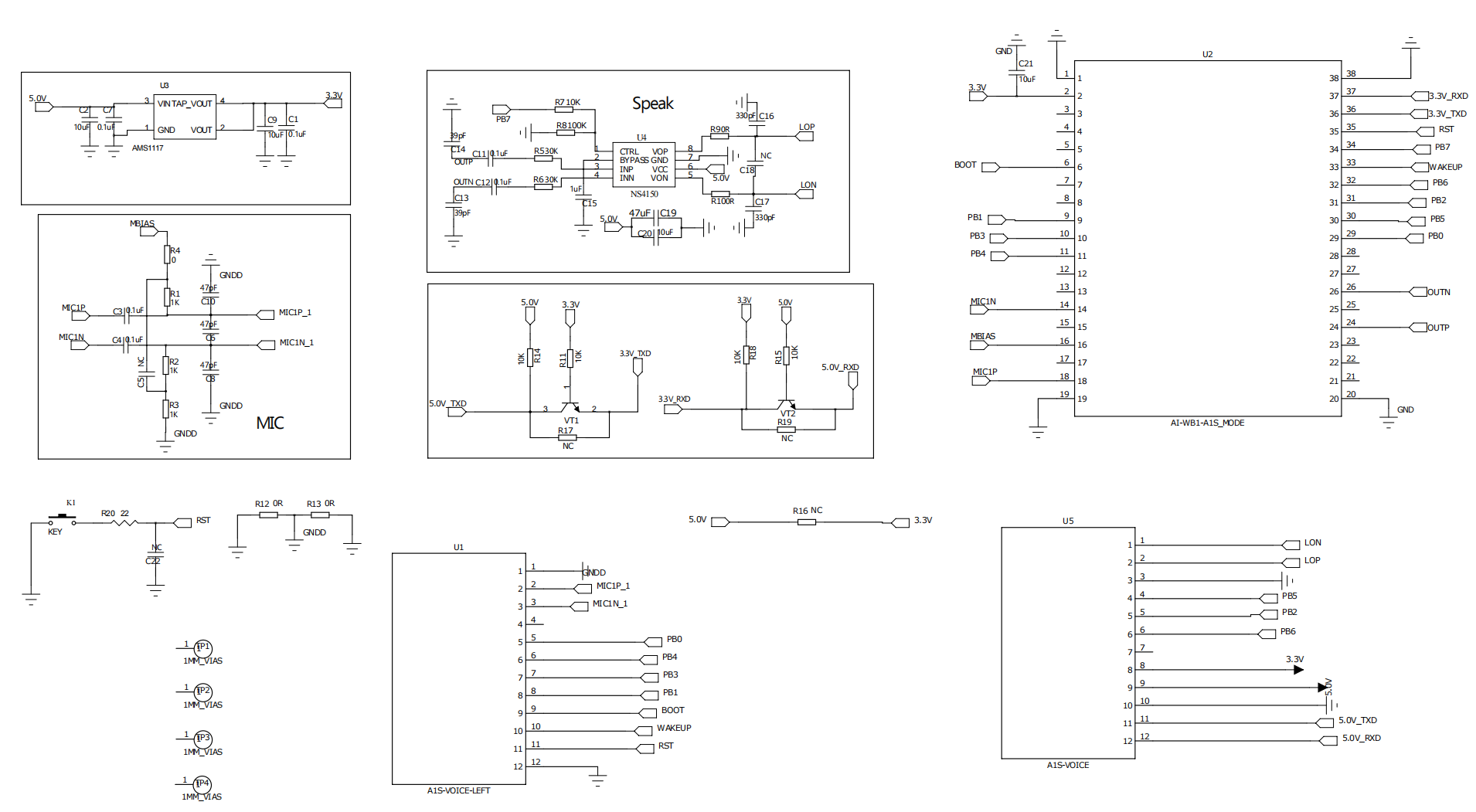

二、转接板原理图

注意，部分元件参数是根据实际情况来调整，所展示的参数不代表最终的参数。

三、接线与烧录

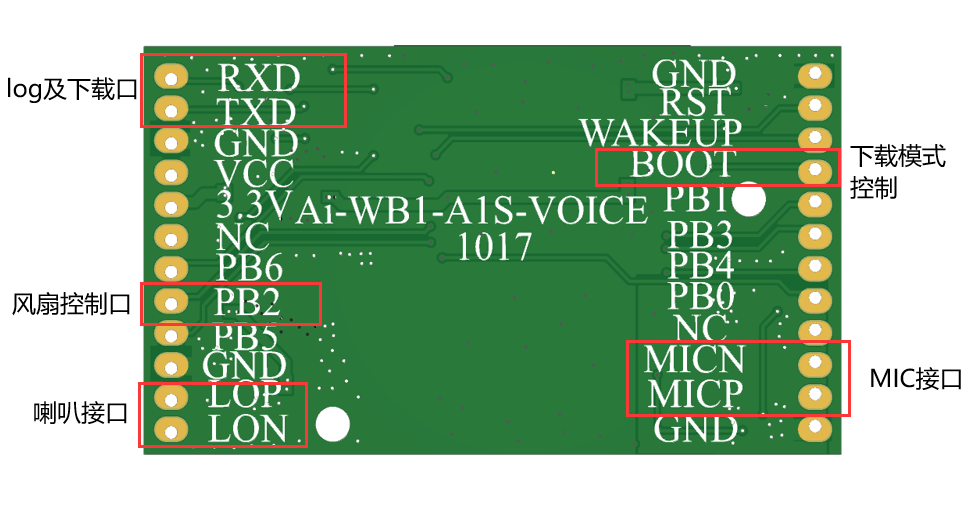

1.转接板接线

需要接线，肯定是需要了解两边的排针，功能：

2.固件烧录

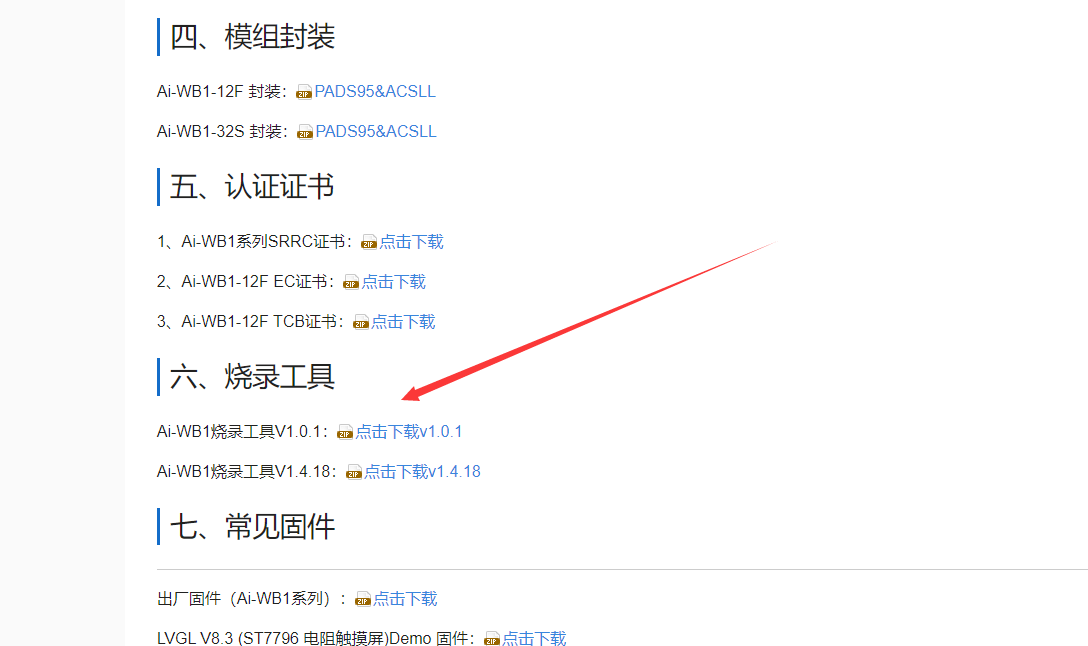

烧录工具下载地址：https://docs.ai-thinker.com/ai_wb1

在转接板没上电之前，把BOOT引脚接地后，转接板上电，然后持续打印cccc，表示模组进入烧录模式：

然后就可以选择固件进行，下载了，固件下载地址：https://docs.ai-thinker.com/ai_wb1

四、离线语音功能

本项目所定义的离线语音有：

命令词	功能	回复语
小安小安	唤醒词	我在，有什么可以帮到你、我在、我在哦你说
打开风扇	控制风扇打开	风扇已打开
关闭风扇	控制风扇关闭	风扇已关闭
快捷配网	进入配网模式	没有回复

五、App 控制功能

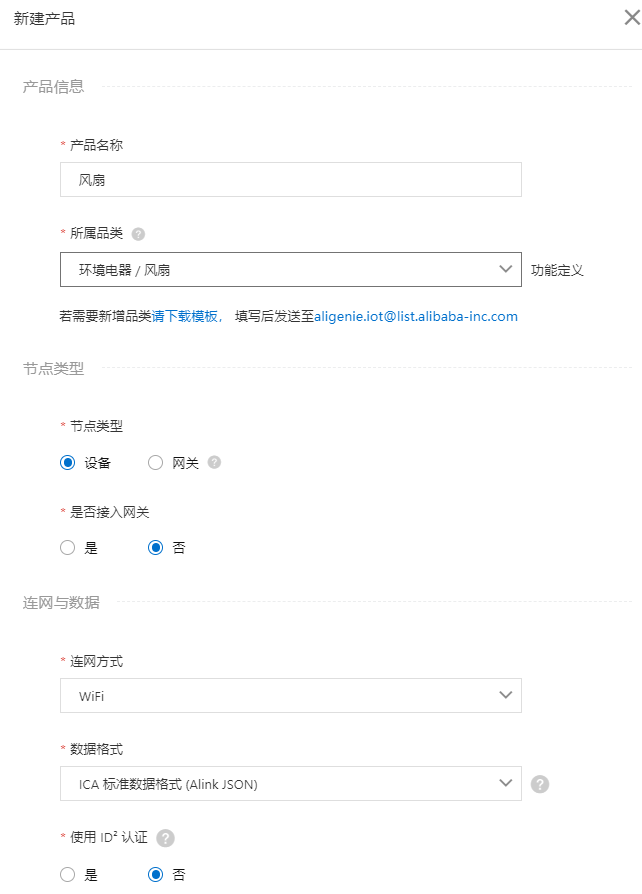

1.云平台产品创建

在创建产品时，就按照风扇的品类来创建即可：

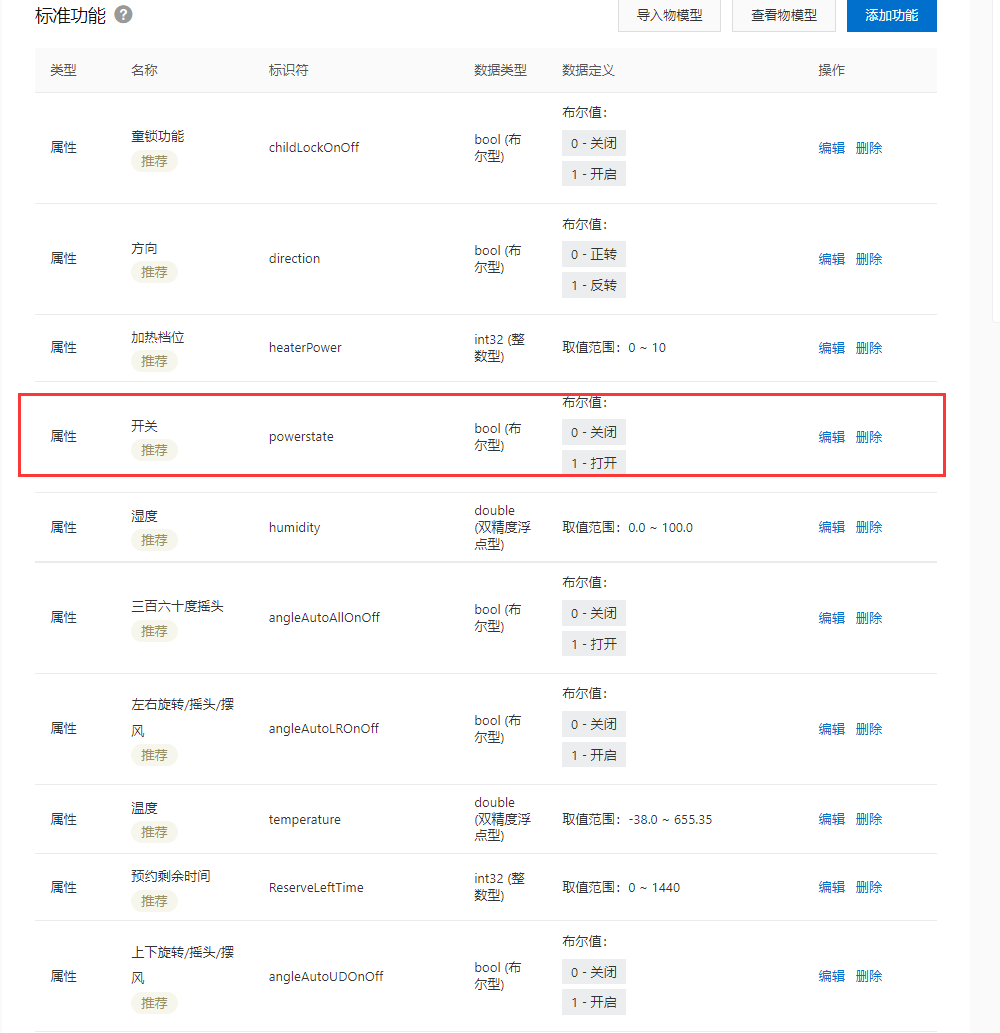

功能定义
在定义产品功能时，只需要保留开关功能即可，其他全部删除。

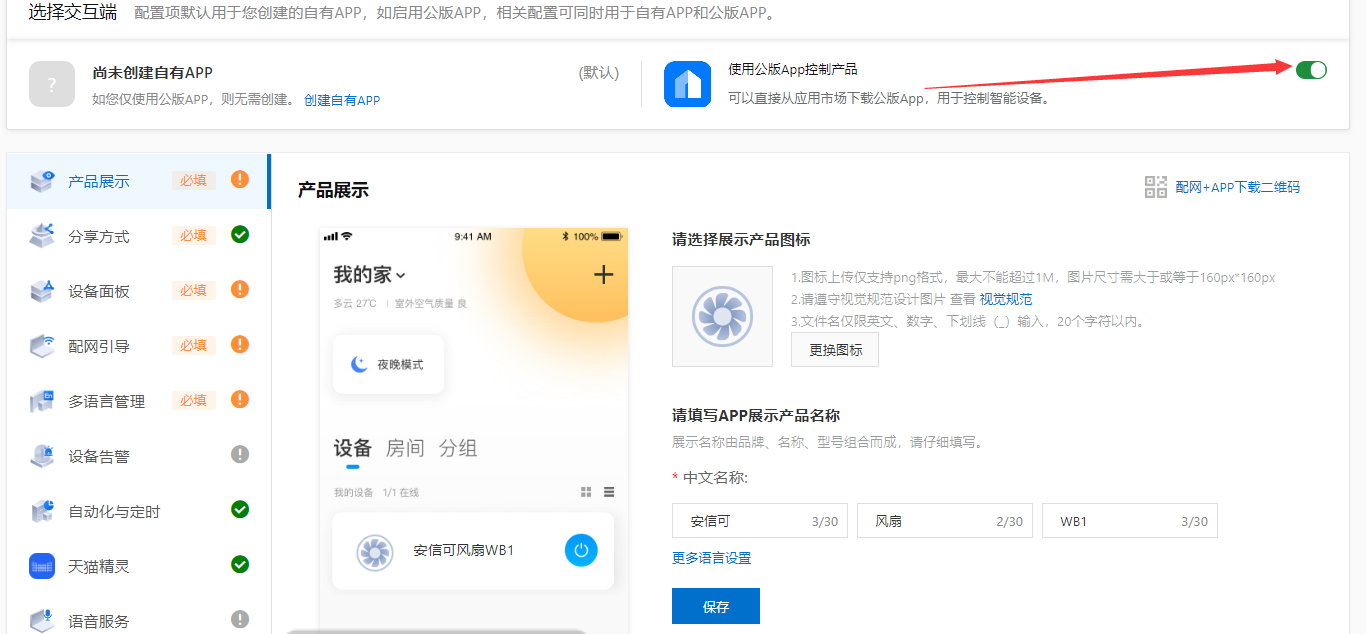

人机互交界面设置
配置使用公版App。

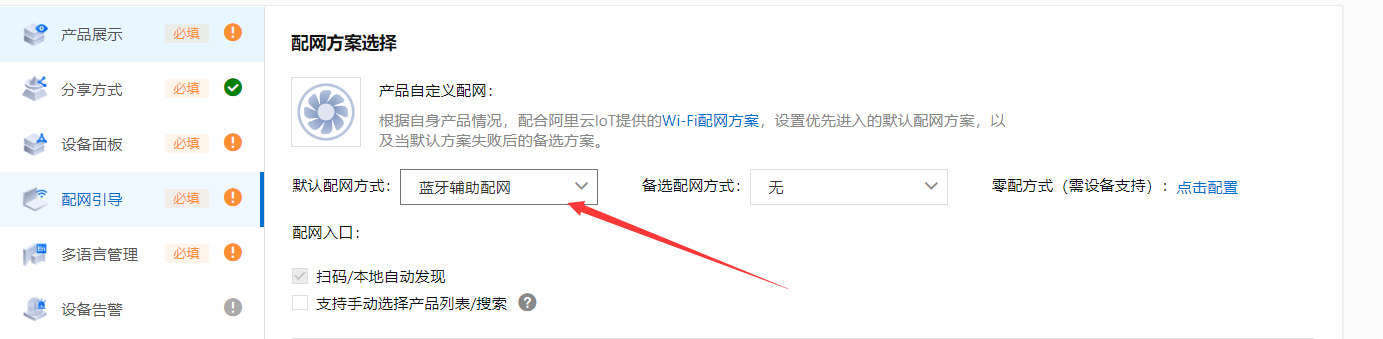

配网方式
配网方式选择蓝牙辅助配网即可：

最后填写多语言产品信息即可。

2.添加设备

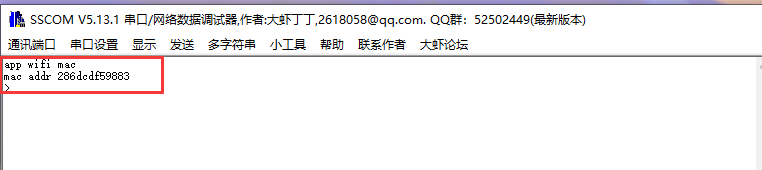

添加设备需要提前获取模组的WiFI STA的 mac 地址，使用指令：

app wifi mac\r\n

读出来的mac 地址需要作为设备名称在云平台添加设备

添加完成，之后发布产品，只有产品发布之后，才能使用

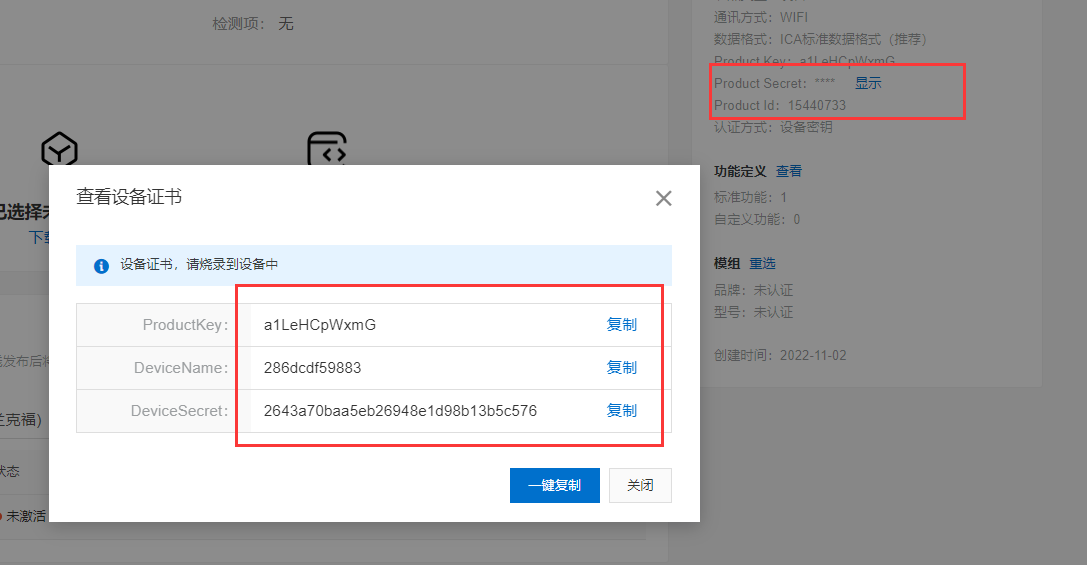

3.五元组烧录

五元组指的是设备三元组+Product Secret+Product Id，是设备连接阿里云生活物联网平台的必要参数，获取方式如下：

例如有以下五元组：

名称	内容
device name	286dcdf59883
DeviceSecret	2643a70baa5eb26948e1d98b13b5c576
ProductKey	a1LeHCpWxmG
Product Secret	3efU7ncpZotzebPE
Product Id	15440733

使用串口（波特率115200）把以下指令发送到模组：

kv set hal_devinfo_dn 286dcdf59883\r\n
kv set hal_devinfo_ds 2643a70baa5eb26948e1d98b13b5c576\r\n
kv set hal_devinfo_pk a1LeHCpWxmG\r\n
kv set hal_devinfo_ps 3efU7ncpZotzebPE\r\n
kv setint hal_devinfo_pid 15440733\r\n

4.进入配网

使用以下语音指令：小安小安、快捷配网，可以让模组进入配网模式。
云智能App操作

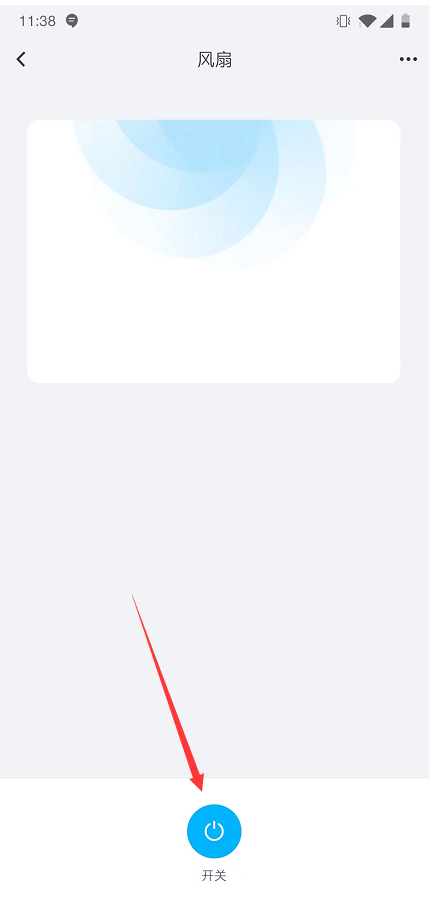

4.设备控制

直接在云智能App 在设备控制界面直接点击开关按钮即可。

五、天猫精灵控制功能

与云智能App同一账号下的天猫精灵音箱，可以在天猫精灵APP可以参看所有设备。平台指令：

• 天猫精灵，打开风扇
• 天猫精灵，关闭风扇

六、联系我们

以上就是本期分享的内容，目的在于让大家快速适应新品方案的开发，更多资料可从我们官网上获取。
