一. 概述

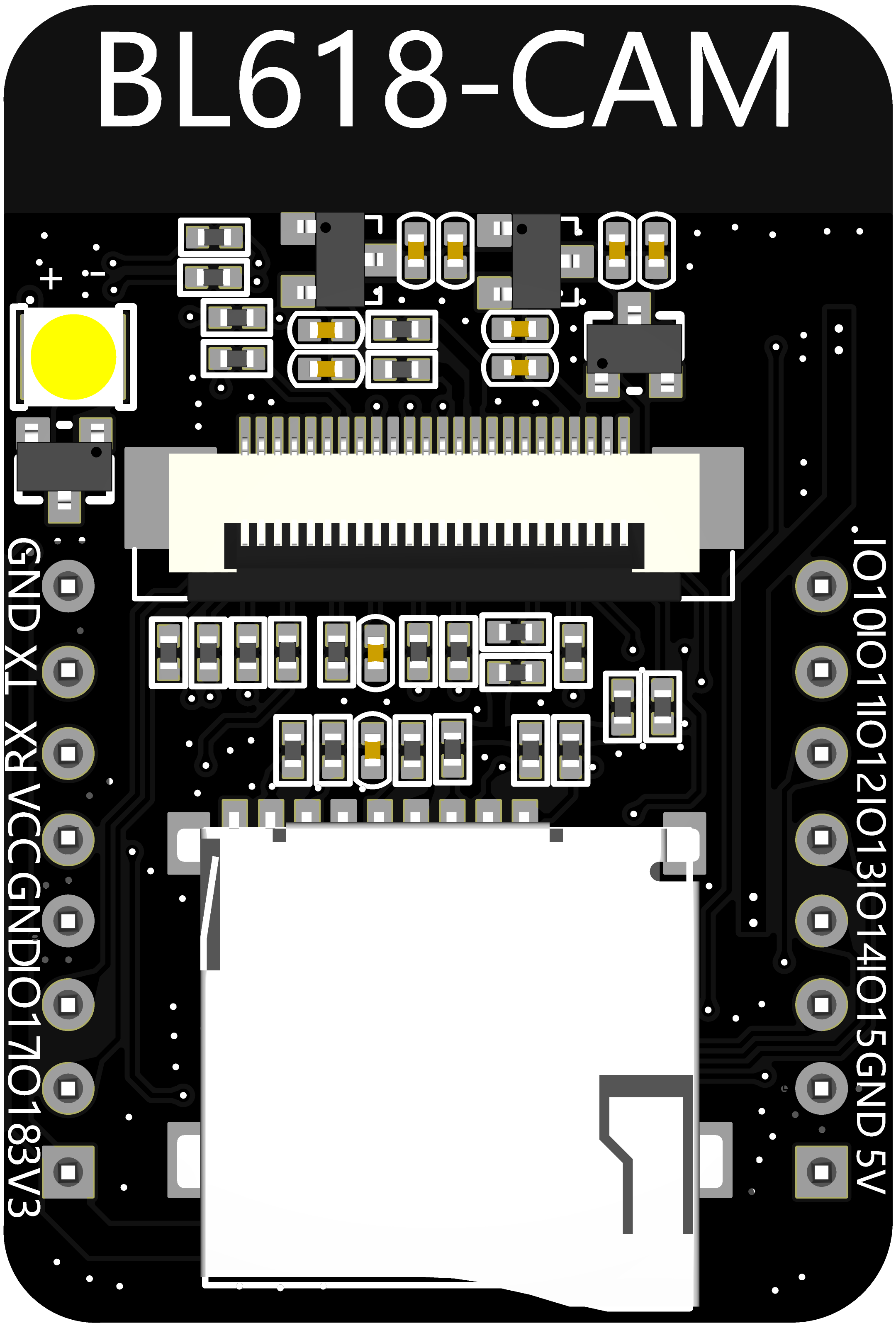

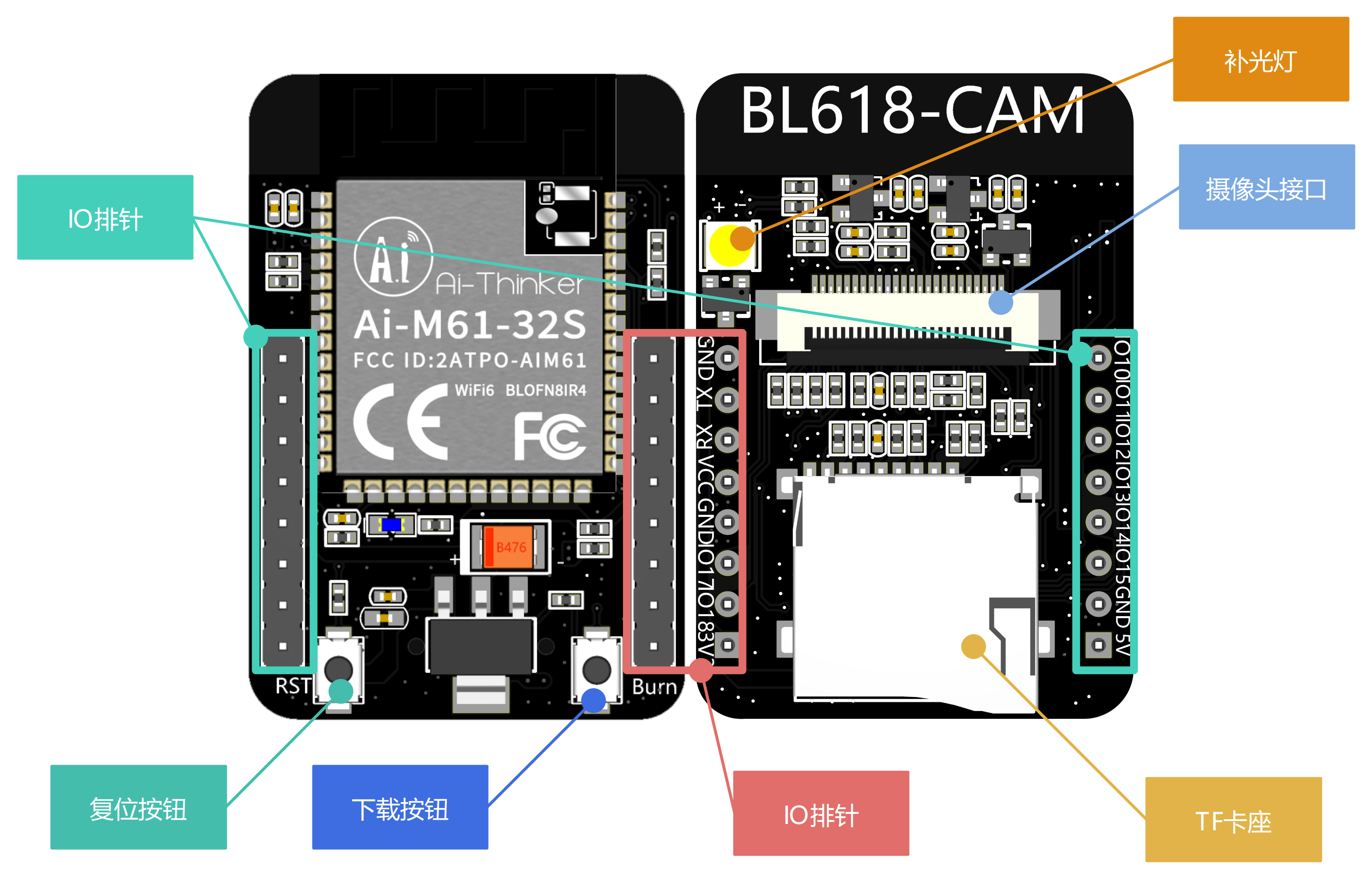

小安派-Cam-D(AiPi-Cam-D)是安信可科技为高性能模组Ai-M61-32S设计的一款摄像头核心板,引脚完全兼容Ai-WB1-32S-CAM,同时添加TF卡座,弥补Ai-WB1-32S-CAM的不足。
小安派-Cam-D默认接入30w像素摄像头,并引出所有未使用的引脚,方便开发。且完全开源,可以复刻。

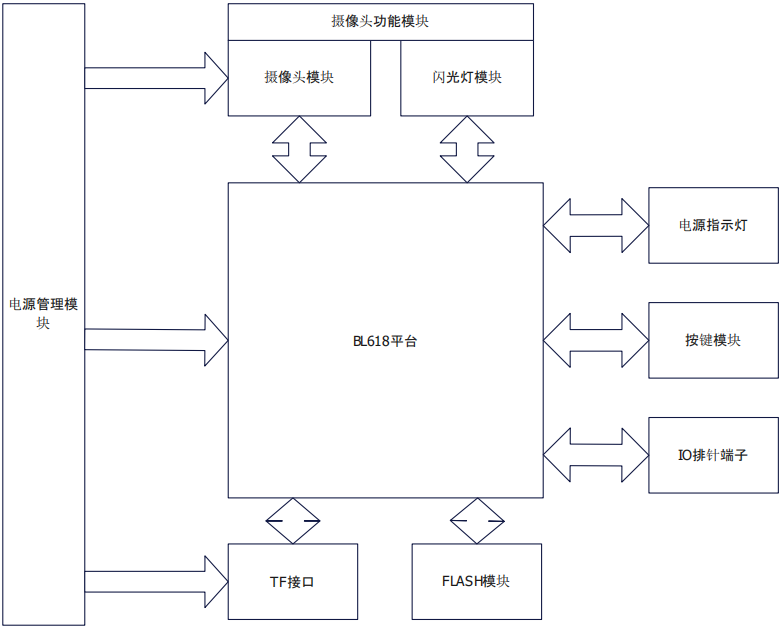

二. 系统框图

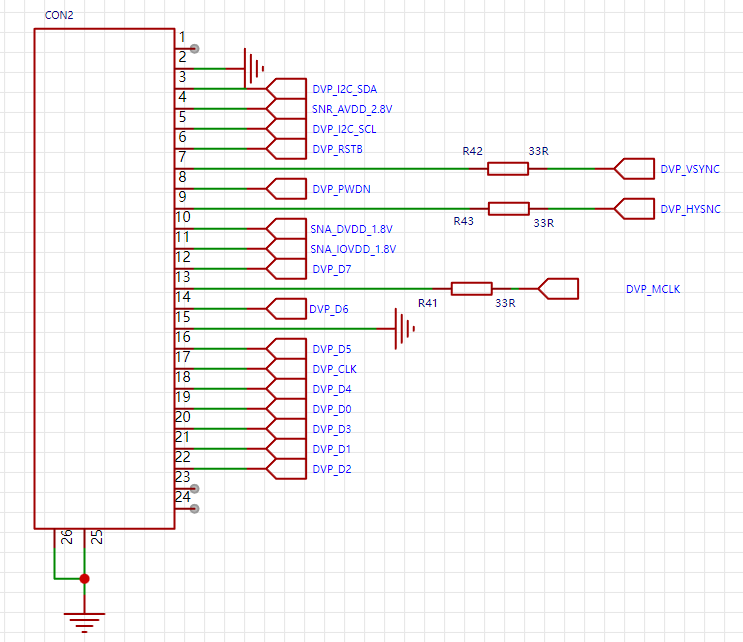

三. 摄像头电路
摄像头采用经典的24Pin FPC座,兼容更多摄像头接口。
注意:

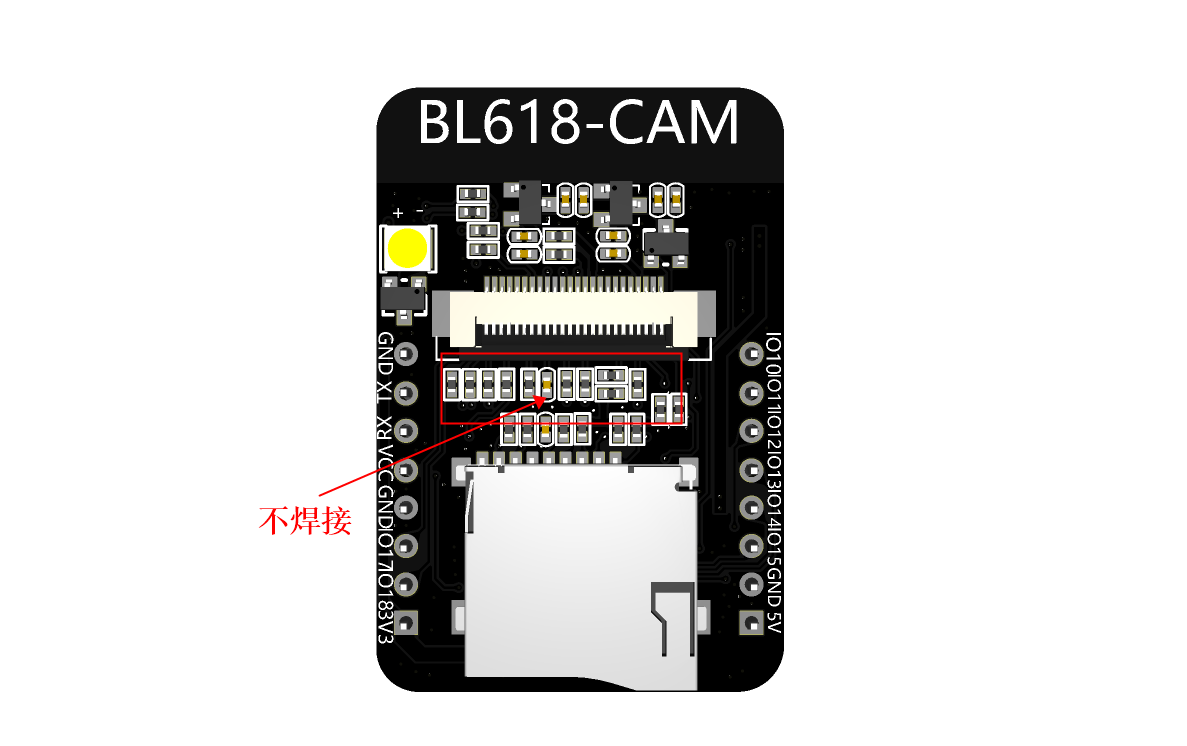

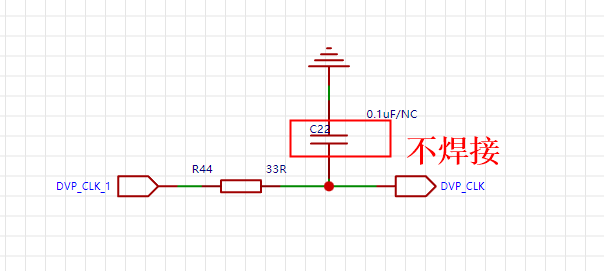

如果发现摄像头画面出不来,建议检查一下C22电容是不是焊接上的,不焊接才能正常使用。

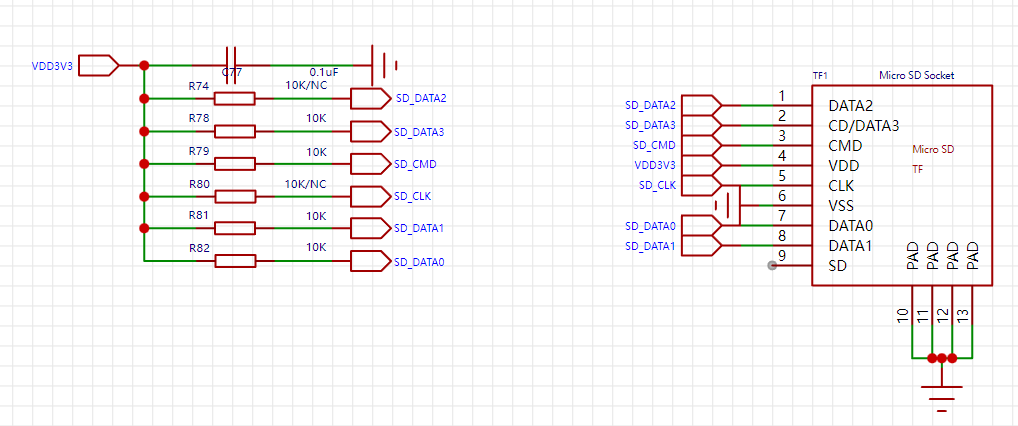

四. 内存卡电路
内存卡采用的是高速四线数据的SPI。
五. IO引脚说明
IO名称 | 功能 | IO名称 | 功能 | |
---|---|---|---|---|
GND | 电源地 | IO10 | GPIO10/SPI_MISO/SDH_DAT1/SF2_D3/I2S_DI/I2S_RCLK_O/I2C_SCLPWM0/ADC_CH7 | |
TX | UART0_TXD/GPIO21/SPI_SCLK/I2S_FS/I2C_SDA/PWM0 | IO11 | GPIO11/SPI_MOSI/SDH_DAT0/SF3_CLK/I2S_DO/I2S_RCLK_O/I2C_SDA/PWM0 | |
RX | UART0_RXD/GPIO22/SPI_MOSI/SPI_MISO/I2S_DI/I2S_RCLK_O/I2C_SCL/PWM0 | IO12 | GPIO12/SPI_SS/SDH_CLK/SF3_D0/I2S_BCLK/I2C_SCL/PWM0/ADC_CH6 | |
VCC | 3V3和5V可选,默认3V3 | IO13 | GPIO13/SPI_SCLK/SDH_CMD/SF3_D2/I2S_FS/I2C_SDA/PWM0/ADC_CH5 | |
GND | 电源地 | IO14 | GPIO14/SPI_MOSI/SPI_MISO/SDH_DAT3/SF3_D1/I2S_DI/I2S_RCLK_O/I2C_SCL/PWM0/ADC_CH4 | |
IO17 | 默认可用,该 IO 口与模组内部 32.768KHz 晶振输出PIN脚共用。如果定制内部贴片 32.768KHz 晶振的模组,该IO则为NC状态。GPIO17/SPI_SCLK/I2S_FS/I2C_SDA/XTAL_32K_OUT/PWM0 | IO15 | GPIO15/SPI_MOSI/SDH_DAT2/SF3_CS/I2S_DO/I2S_RCLK_O/I2C_SDA/PWM0 | |
IO18 | GPIO18/SPI_MISO/I2S_DI/I2S_RCLK_O/I2C_SCL/PWM0 | GND | 电源地 | |
3V3 | 3.3V电源接入 | 5V | 5V电源接入 |
六、资料
安信可官网docs:https://docs.ai-thinker.com/cam
小安派-Cam-D嘉立创开源工程地址:https://oshwhub.com/ai-thiner_openteam/m6132cam
