Ai-WB2模组与手机建立基于Gatt的连接，实现在UART-Bluetooth LE透传模式下传输数据

已于 2023-07-05 16:15:53 修改
阅读量2.7k 收藏 17
点赞数 3
分类专栏： 安信可Ai-WB2系列 文章标签： c语言 物联网
于 2023-07-05 15:59:06 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Boantong_/article/details/131555960
版权
本文介绍了如何使用安信可的combo_AT固件在WB2系列模组上进行蓝牙与串口通信的设置和测试。用户需烧录固件，设置蓝牙名称和UUID，然后通过nRFConnect工具连接并进行数据传输。在手机端发送数据后，模块会通过串口打印接收到的信息，反之亦然。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

前言

安信可官网的combo_AT固件不断更新，为了方便大家开发WB2系列，本示例使用安信可自主开发的AT固件实现蓝牙与串口透传通讯。波特率115200。

一、准备工作

硬件软件
Ai-WB2系列模组或开发板Combo-AT_V4.18版本固件
Type-C数据线nRF Connect（蓝牙调试工具）

二、使用步骤

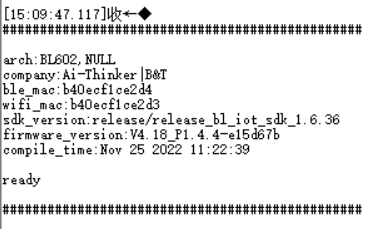

1.正确烧录固件验证上电信息

在这里插入图片描述

2.配置蓝牙信息

输入以下 AT指令。

AT+BLENAME=aithinker_XiaoZe           //设置蓝牙名称，这里我使用aithinker_XiaoZe
AT+BLESERUUID=ffe405d2af9fa98fe54a7dfe4353aa66 //设置UUID
AT+BLETXUUID                          //查询TX特征的UUD
AT+BLEMODE=0                          //设置蓝牙工作模式为从机模式

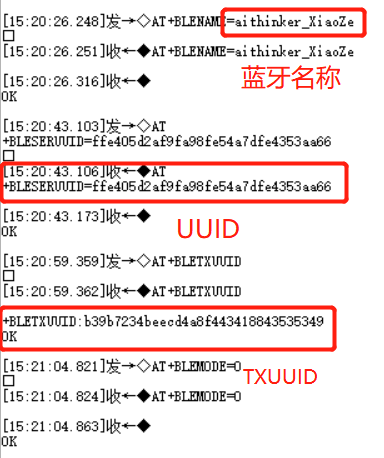

记住如下信息
请添加图片描述

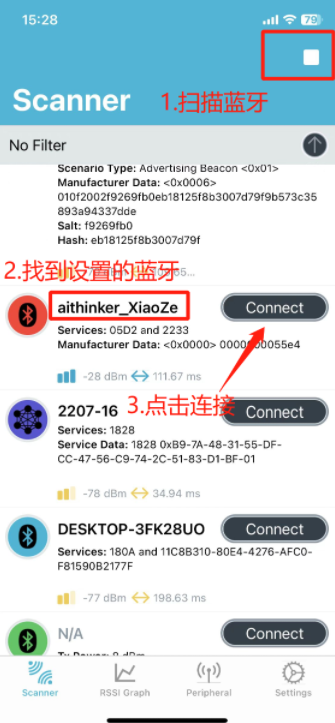

3.手机打开nRF Connect连接蓝牙

在这里插入图片描述

4.数据传输

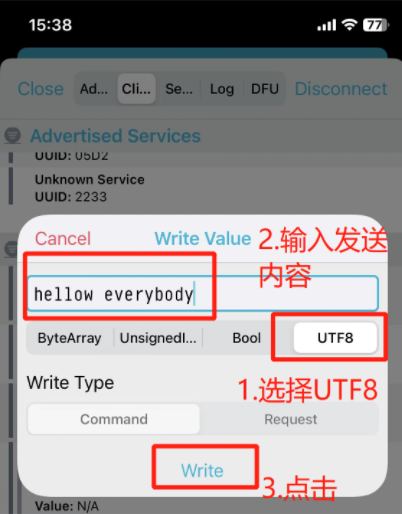

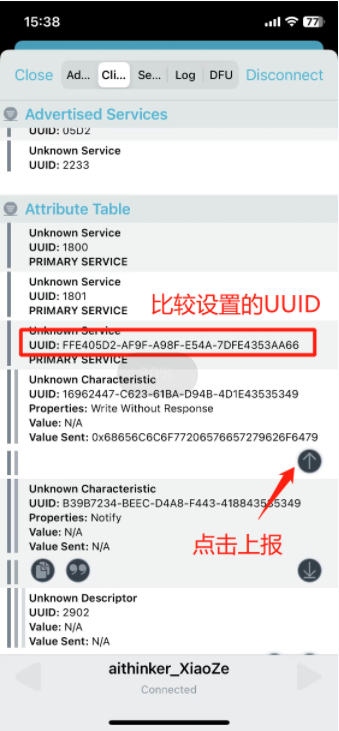

(1) 手机上报发送数据给模块，模块接收到的数据通过串口打印

在这里插入图片描述

在这里插入图片描述

串口打印数据

在这里插入图片描述

(2)模块发送数据至手机

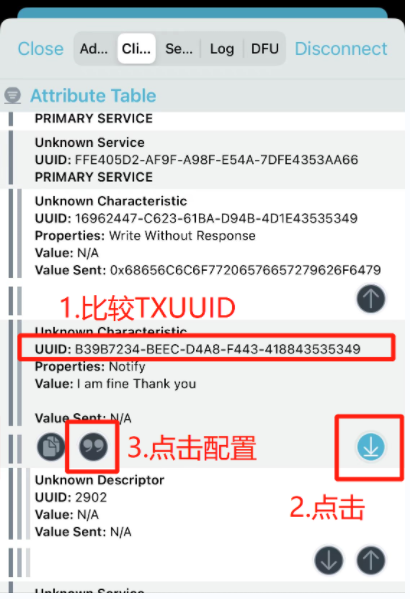

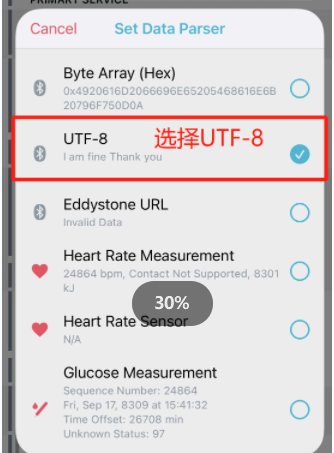

先使用手机进行配置
在这里插入图片描述

在这里插入图片描述

串口发送数据

在这里插入图片描述

手机接收到数据

在这里插入图片描述
